齿轮图样是体现设计要求和质量要求，并巨是加工制造、检验、安装及生产质量管理的重要技术文件。GB/T 6443—1986《渐开线圆柱齿轮图样上注明的尺寸数据》及GB/T 4459.2—2003《机械制图齿轮画法》是绘制齿轮图样的基本依据。

在齿轮图样上一般应标注的尺寸数据：分度圆直径、齿顶圆直径及其公差、齿宽、孔（或轴）的直径及其公差、定位面及其要求、齿轮表面粗糙度要求等。

以表格的形式需要提供的有关项目及数据：法向模数、齿数、基本齿廓（符合GB/T 1356—2001标准基齿条齿廓规定的注出齿形角，否则应另外图示详述）、齿顶高系数、螺旋角、螺旋方向、径向变位系数、齿厚的公称值及其上偏差和下偏差（公法线长度及其上、下偏差；或法向齿厚公称值及其上、下偏差或量柱（球）测量距及其上、下偏差）、精度等级、齿轮副中心距及其极限偏差、配对齿轮图号及其齿数、检验项目代号及其公差或极限偏差等。

按齿轮的相关技术要求，还应当给出加工和测量时的其他数据，例如，为检验齿轮加工精度，有些齿轮还应提供基圆直径、接触线长度等参数、齿顶圆柱面的几何公差要求等。

齿轮零件工作图参数表举例见表7-27。

GB/T 10095.1—2008和GB/T 10095.2—2008对于齿轮精度等级的标注没有具体示例，根据新国标的内容，国标制订工作组关于齿轮精度等级标注建议如下：

如果齿轮检验项目的精度等级相同时（如均为6级），则标注为：

6GB/T 10095.1—2008或6GB/T 10095.2—2008

如果齿轮检验项目的精等级不同，如齿廓总偏差F_a为6级，齿距累积总偏差F_p为7级，螺旋线总偏差F_β为7级，标注为：(www.daowen.com)

6（F_a）、7（F_p、F_β）GB/T 10095.1—2008

圆柱齿轮零件工作图示例如图7-18和图7-19所示。

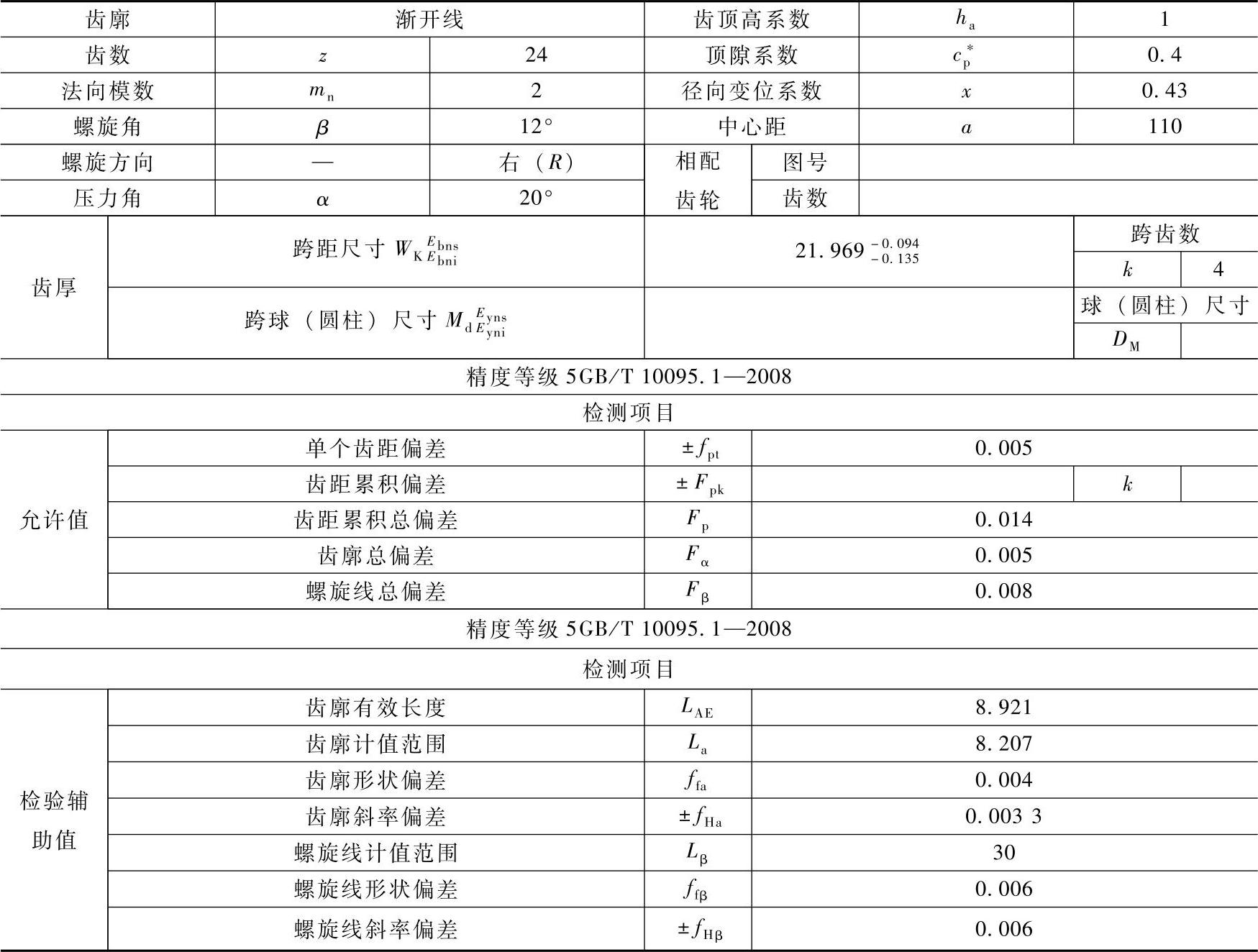

表7-27 圆往齿轮零件工作图参数表举例

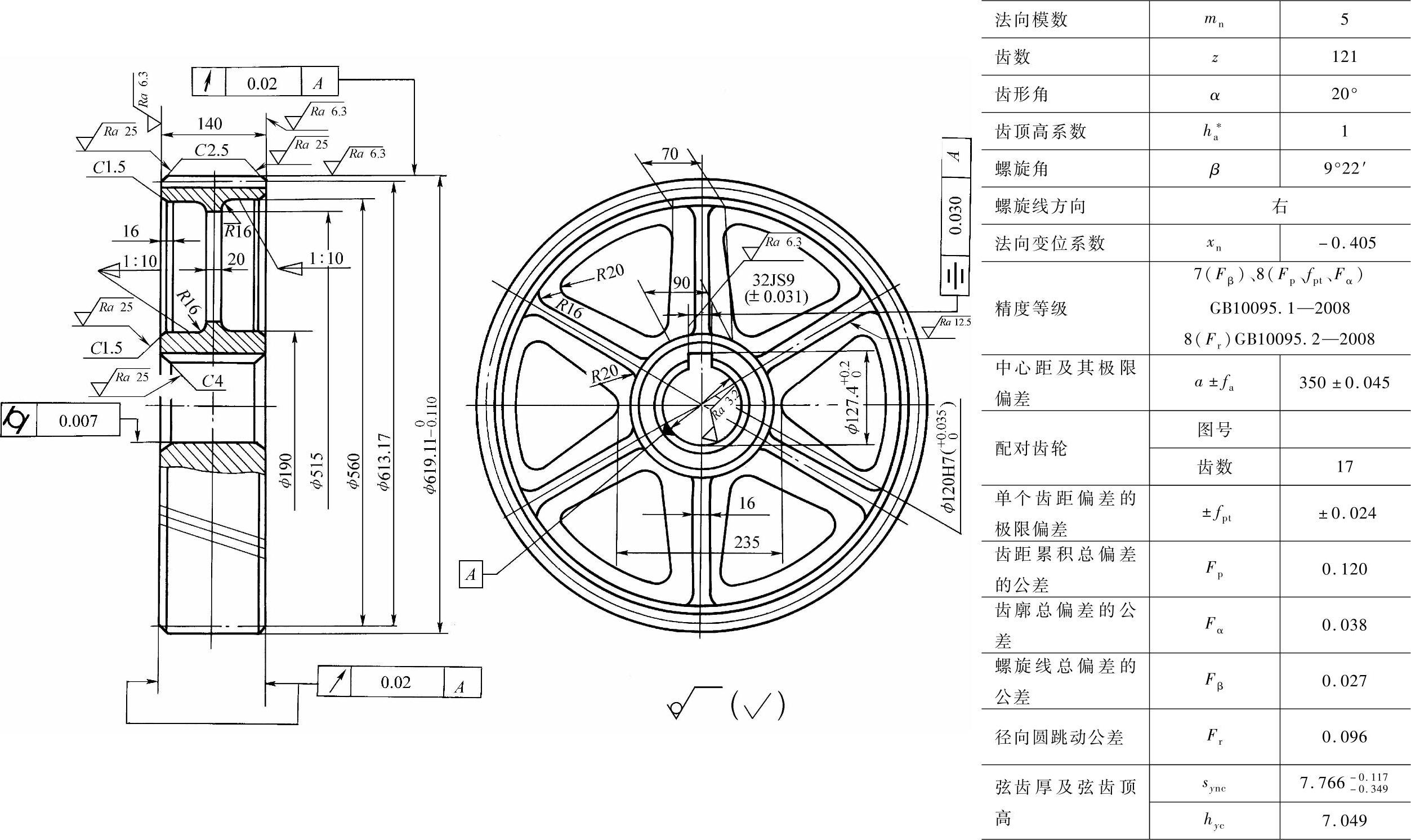

图7-18 圆柱齿轮工作图之一

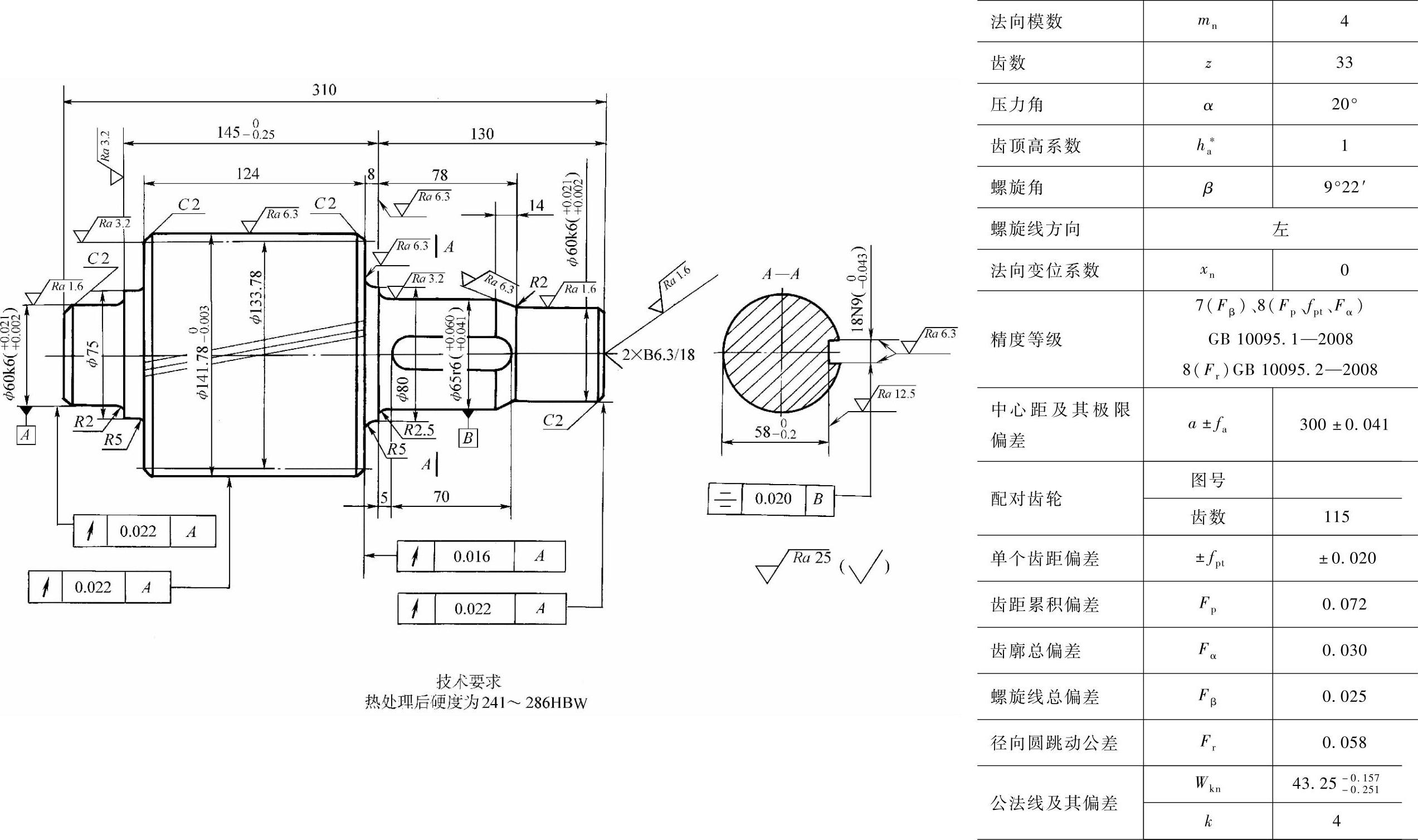

图7-19 圆柱齿轮工作图之二
