GB/T 12369—1990规定的直齿及斜齿锥齿轮的基本齿廓及其参数见表7-28；GB/T 12368—1990规定的直齿、斜齿及曲齿锥齿轮模数系列见表7-29，国外锥齿轮基本齿廓及径节系列见表7-30和表7-31。

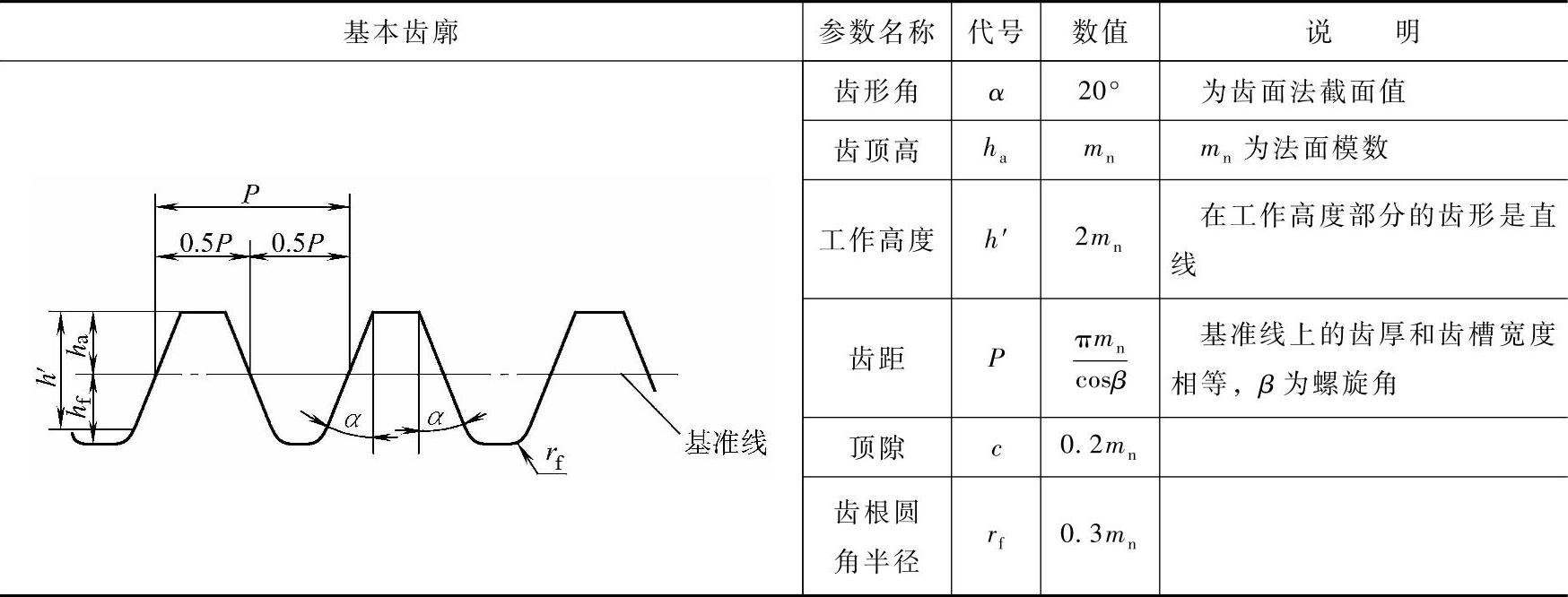

表7-28 锥齿轮基本齿廓及其参数（摘自GB/T 12369—1990）
注：1.标准GB/T 12369—1990适用于大端端面模数m≥1mm的下列直齿、斜齿锥齿轮：1）通用与重型机械用的直齿及斜齿锥齿轮；2）齿高沿齿线方向收缩、顶隙相等的锥齿轮副；3）加工方法为用铲形齿面为平面的展成法切削或磨削。
2.齿根圆角半径应尽量取大些。在啮合条件允许的情况下，此值可到0.3mn。
3.当需要齿廓修缘时，原则上在齿顶修缘，其最大值在齿高方向0.6mn处，在齿厚方向0.02mn处。
4.齿形角α=20°为基本齿形角，根据需要允许采用α=14°30′及α=25°。

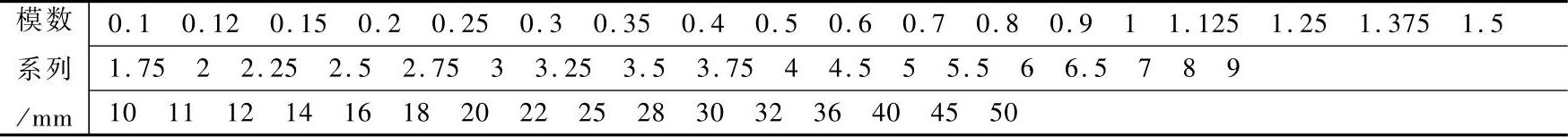

表7-29 锥齿轮模数系列（摘自GB/T 12368—1990）
(www.daowen.com)
注：1.本表适用于直齿、斜齿及曲齿锥齿轮。
2.本表模数是锥齿轮大端端面模数。

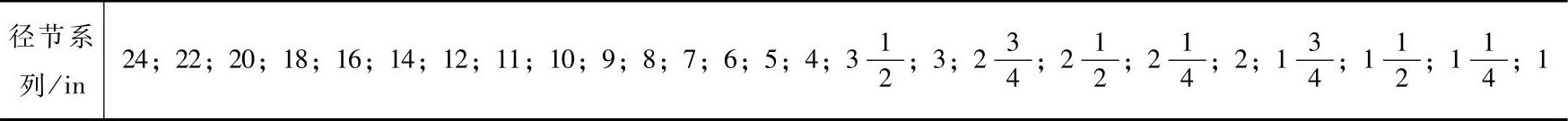

表7-30 国外锥齿轮大端端面标准径节系列

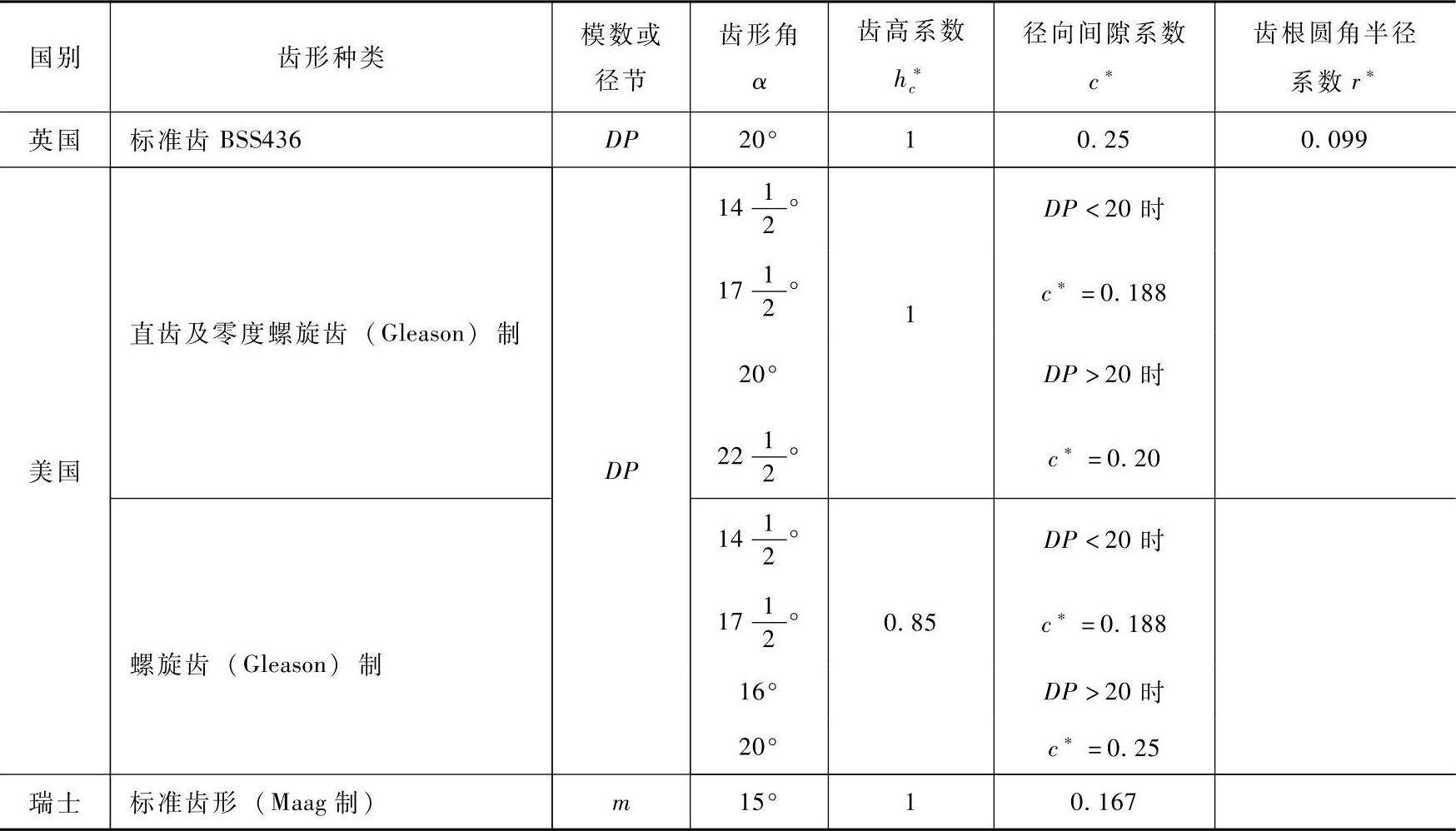

表7-31 国外常用锥齿轮基齿条基本参数

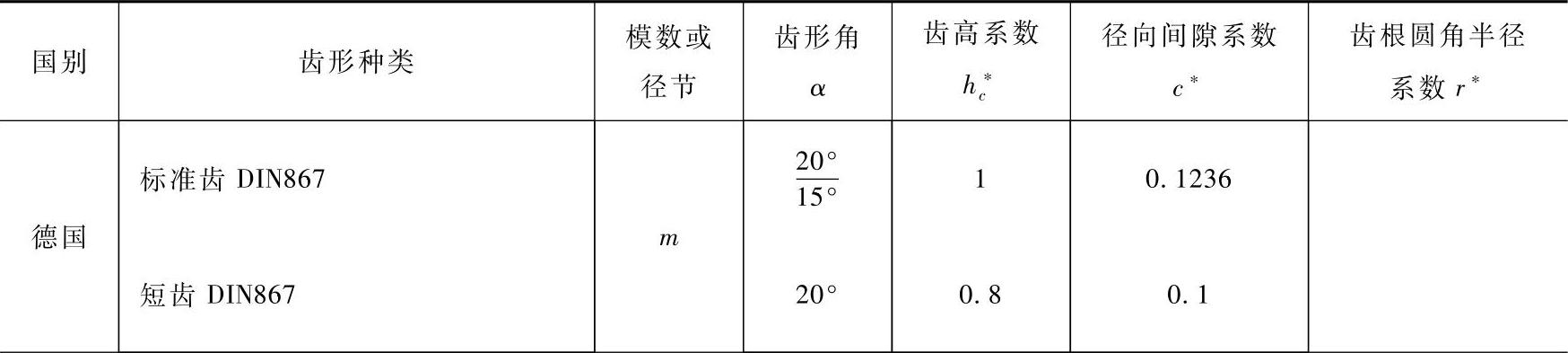

（续）
