执行File→New Layout命令，生成新的工作文件。执行File→Load Datafile命令，打开Tecplot软件安装目录下的Demo\XY\y_axis2.plt文件。在工具栏的帧模式中选择XY Line，其图层格式有直线式、符号式、柱状式等。帧窗口中的XY曲线如图5-15所示。

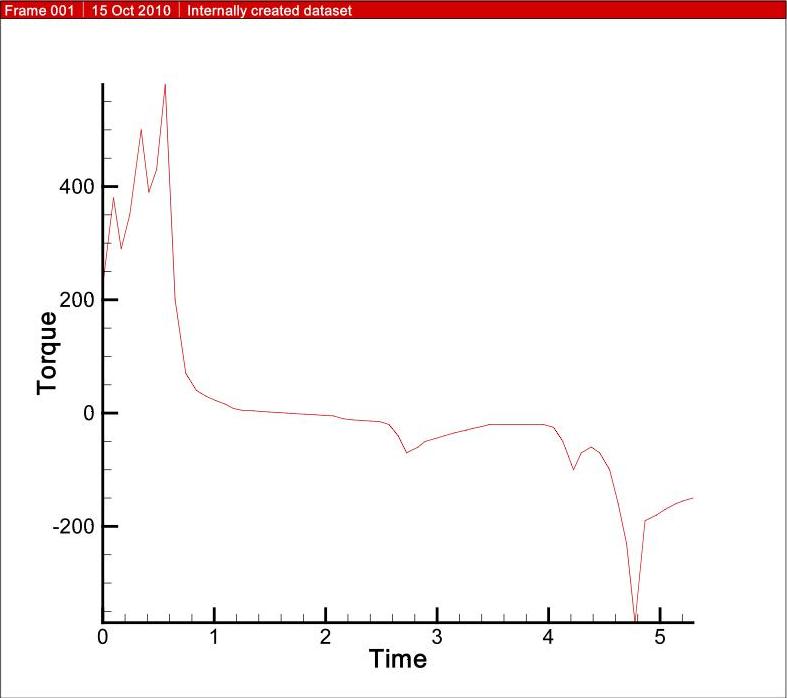

图5-15 XY曲线

1.边框的编辑

在Tecplot软件中提供了编辑边框的功能。实现此功能可借助于Frame菜单下的Edit Current Frame选项，则会弹出一个对话框，如图5-16所示。此对话框主要分两个区域：一部分主要规定边框的尺寸与位置；另一部分可以对是否显示边界线、题头、背景进行设置，同时也可设置边框头的颜色等性质。

2.关于轴线坐标的编辑

对于XY曲线图形，可对其轴线的坐标名进行编辑，为实现这一目标需要借助于Plot菜单下的Axis选项。在弹出的Axis Details对话框中选中Title标签，如图5-17所示。

此对话框中主要有三大区域：第一部分主要用来设置其显示的位置，位于轴坐标的左端、中间或右端；第二个区域用来设置坐标轴名的显示颜色、字体、尺寸等属性；第三个区域有两项：

●Use Varible Name。

●Use Text。

其中，第一项表示使用变量名，第二项用来编辑坐标轴名。

同时也可用另一种方法来编辑坐标轴名，具体方法如下：

在边框工具栏中单击，再在需编辑坐标轴名的位置单击，则会弹出一个Text Details对话框，如图5-18所示。在此对话框的Enter Text String列表中就可以编辑想要的坐标名了。

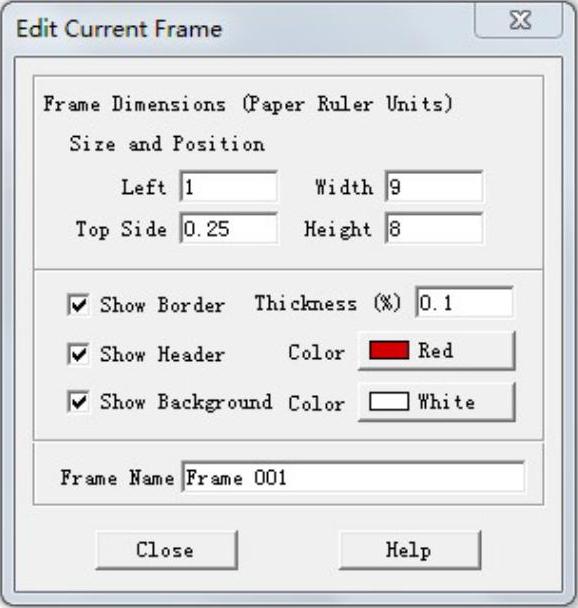

图5-16 Edit Current Frame对话框(www.daowen.com)

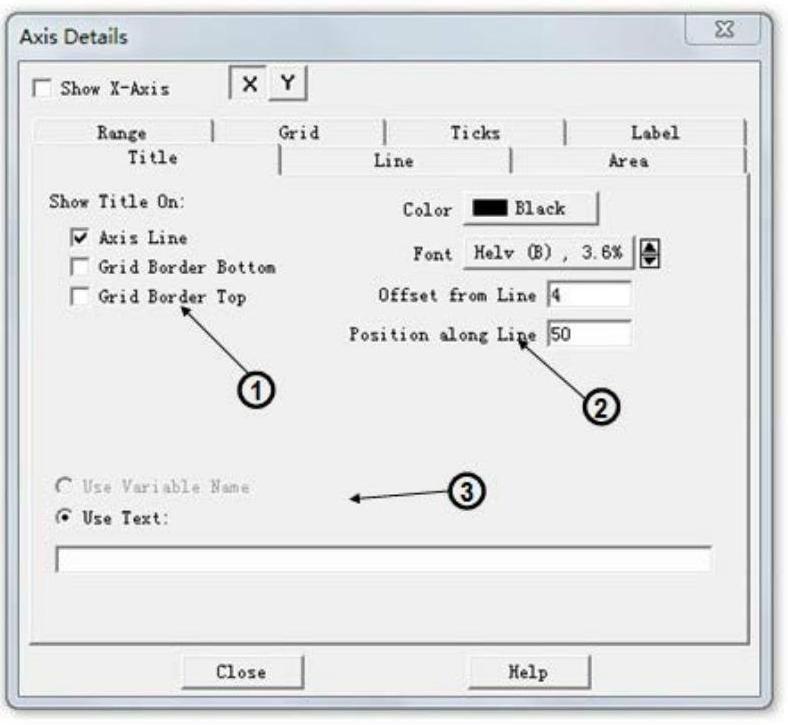

图5-17 Axis Details对话框

3.在XY曲线图形中关于Symbol的设置

在XY Line选项下单击Mapping Style选项，弹出Mapping Style对话框，在其中选择Symbols标签，如图5-19所示。在出现的列表中有诸多选项：Symb Show用来设置Symbol的显示与否；Symb Shape可用来设置Symbol的形状（正方形、三角形、原形）；Outline Color用来设置Symbol轮廓线的颜色；Fill Mode表示对每个Symbol内部填充与否，同时也可设置其填充的颜色。在设置好以上诸选项之后，再在边框工具栏Map Layers中选定Symbol，就可以观察Symbol图了，如图5-20所示。

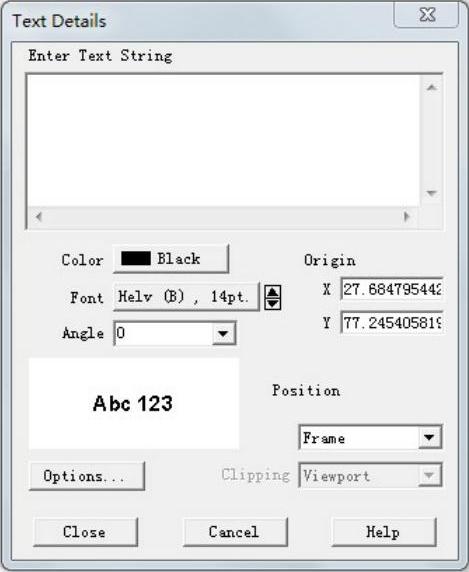

图5-18 Text Details对话框

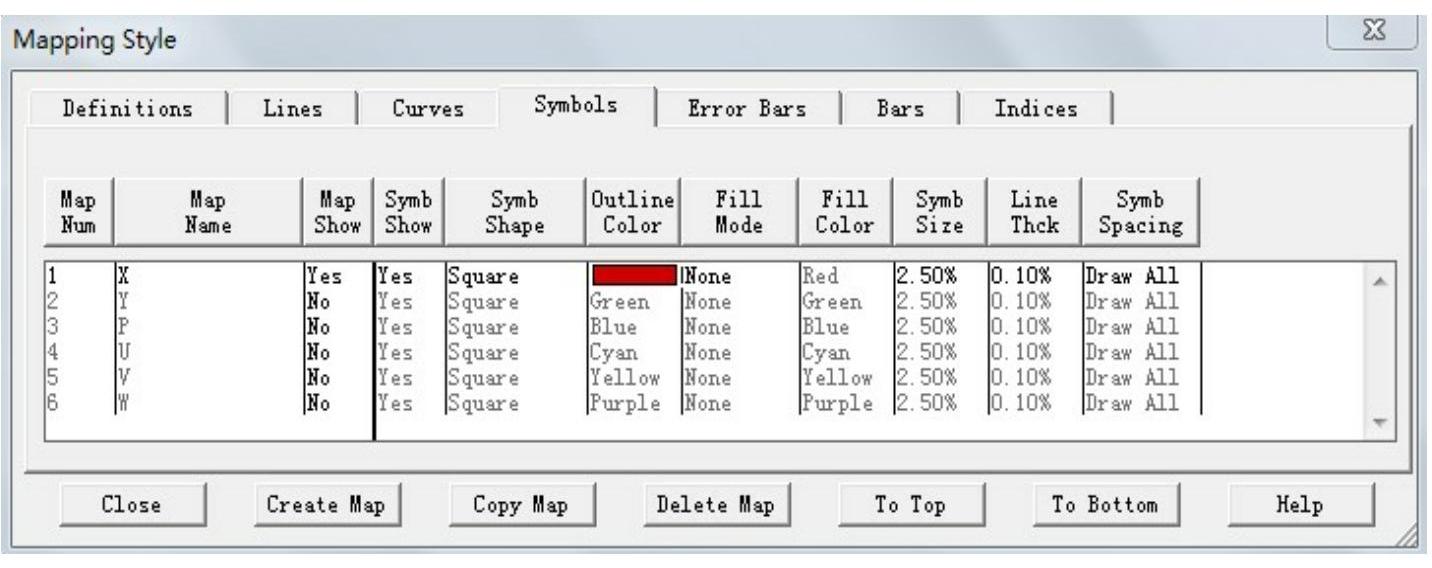

图5-19 Mapping Style对话框

4.XY曲线图形的存储与输出

在绘制完图形后，需要对此图形进行必要的存储以便以后做修改。这时需要保存.lay文件。打开“文件”菜单，或者用save file或者用save file as命令。如果正在读一图形，选择前者就会取代先前的保存，而后者则需要输入一个新的名字来保存当前的图形。输入新名字之后还需要为数据集再定义一个名字。以后若想读入一幅图，则只需单击“文件”菜单中的Open Layout命令，而不必打开数据文件！

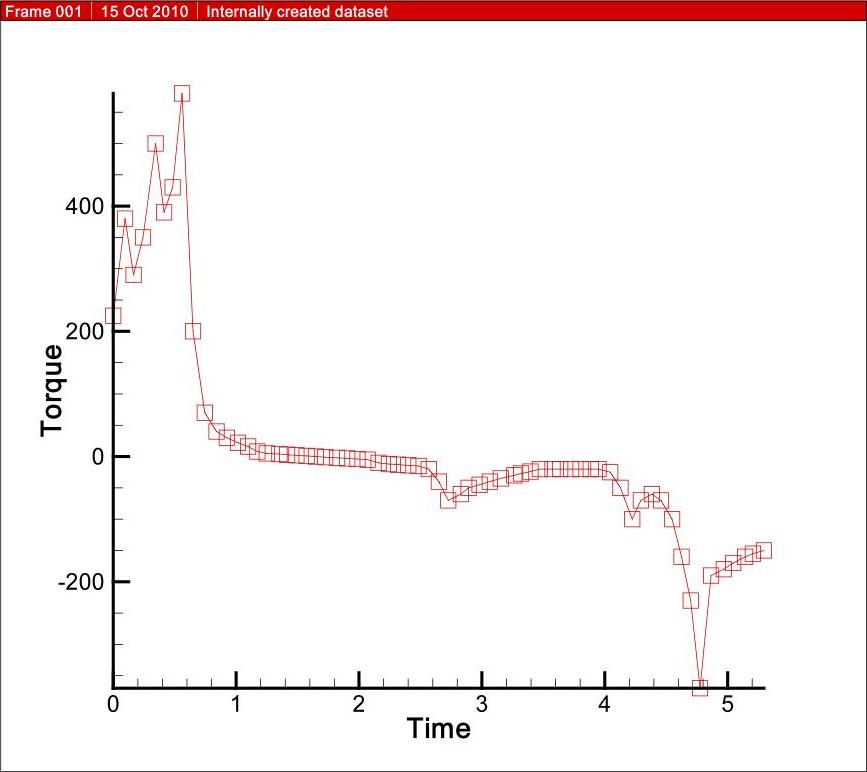

图5-20 Symbol图

若想把所绘制的Tecplot软件图输出到Word文档中，则需利用到Edit菜单。单击菜单中的Copy Layout to Clipboard命令，然后打开Word文档，在其中想存储的位置单击鼠标右键，粘贴至此，然后还可以适当地调整图形的大小和位置等属性。
