在图1-18中，如果用符号Va表示a点的电位，用Vb表示b点的电位，选取a点为参考点，即Va=0，则Vb＜0；选取b点为参考点，即Vb=0，则Va＞0。不论如何选取参考点，a点的电位永远高于b点的电位。
由此可见，电场力对正电荷做功的方向就是电位降低的方向。规定电压的方向由高电位指向低电位，即电位降低的方向。因此，电压也常被称为电压降。
电压的方向可以用高电位指向低电位的箭头表示，也可以用高电位标“+”、低电位标“-”来表示。
与电流方向相似，在电路计算时，事前无法确定电压的实际方向，也常需要事先选定电压的参考方向，用“+、-”标在电路图中，如果计算的结果电压为正值，那么电压的实际方向与参考方向相同；如果计算的结果电压为负值，那么电压的实际方向与参考方向相反。即
当UAB＞0时，A点电位高于B点电位；
当UAB＜0时，A点电位低于B点电位。如图1-19所示。
(www.daowen.com)

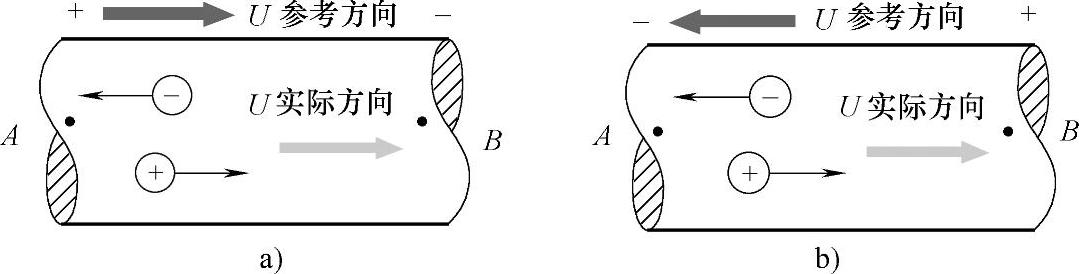

图1-19 电压的参考方向
a）U的计算值为正值 b）U的计算值为负值
在电路中，若电流和电压的参考方向取得相同，称为关联参考方向，否则称为非关联参考方向，如图1-20所示。

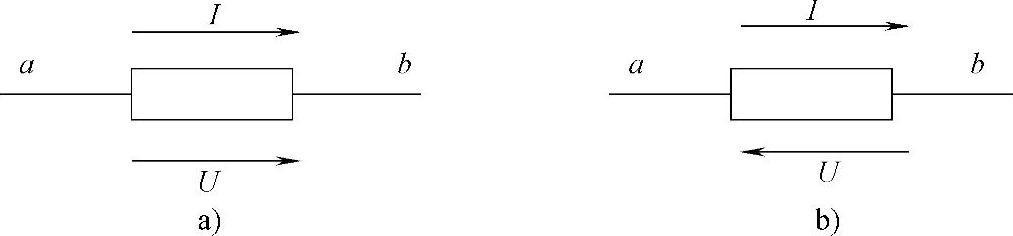

图1-20 电流与电压的关联参考方向
a）I与U关联 b）I与U非关联
