在UG NX 10.0中经常使用“缩放体”命令来设置收缩率。继续以前面的模型为例，一般操作步骤如下：

Step1.测量设置收缩率前的模型尺寸。

（1）选择命令。选择下拉菜单命令，系统弹出“测量距离”对话框。

（2）测量距离。测量图12.3.1所示的原点到零件内表面的距离值为170。

（3）单击按钮，关闭“测量距离”对话框。

Step2.设置收缩率。

（1）选择命令。选择下拉菜单命令，系统弹出“缩放体”对话框。

（2）定义缩放类型。在“缩放体”对话框区域的下拉列表中选择选项。

（3）选择要缩放的体。选择图12.3.1所示的零件为要缩放的体，此时系统自动将缩放点定义在坐标原点上。

（4）定义比例因子。在区域的文本框中输入值1.006。

（5）单击按钮，完成设置收缩率的操作。(www.daowen.com)

Step3.测量设置收缩率后的模型尺寸。

（1）选择命令。选择下拉菜单命令，系统弹出“测量距离”对话框。

（2）测量距离。测量图12.3.2所示的原点到零件内表面的距离值为171.02。

说明：与前面选择测量的面相同。

（3）单击按钮，关闭“测量距离”对话框。

Step4.检测收缩率。由测量结果可知，设置收缩率前的尺寸值为170，收缩率为1.006，所以设置收缩率后的尺寸值为170×1.006=171.02，说明设置收缩率没有错误。

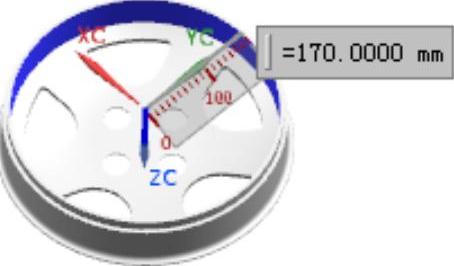

图12.3.1 测量设置收缩率前的模型尺寸

图12.3.2 测量设置收缩率后的模型尺寸
