使用注射模向导模块设计模具，一般首先进入Siemens NX 8.5建模模块，然后选择标准工具栏上的“开始”→“所有应用模块”命令，在显示的功能选项命令中选择“注射模向导”命令，可以打开如图2-31所示的“注射模向导”工具栏，其中各功能项介绍如下。

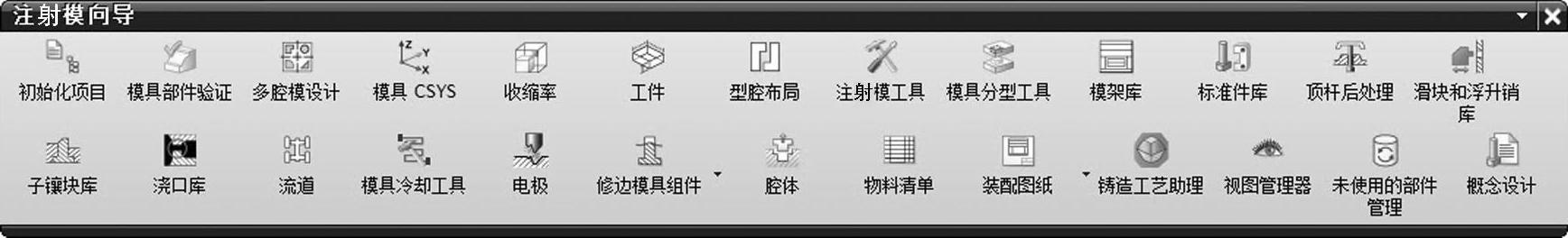

图2-31 “注射模向导”工具栏
1）
初始化项目：用来载入需要进行模具设计的产品零件，载入零件后，系统将生成用于存放布局和型腔、型芯等一系列文件。
2）
多腔模设计：在一个模具中可以生成多个塑料制品的型芯和型腔。
3）
模具CSYS：该功能用来设置模具坐标系统，模具坐标系统主要用来设定分模面和拔模方向，并提供默认定位功能。
4）
收缩率：指因液态塑料凝固为固态塑料制品而产生收缩，用于补偿零件收缩的一个比例因子。
5）
工件：该功能用于定义型腔和型芯的镶块体。
6）
型腔布局：用于布局同一个模具中安放的多个零件，以合理地安排一模多件。
7）
注射模工具：为了简化分模的过程，改变型芯、型腔的结构，用于修补各种孔、槽以及修剪补块的方法。
8）
模具分型工具：指把毛坯分割成为型芯、型腔的过程，其中包括创建分型线、分型面、型芯和型腔等。
9）
模架库：用来安放和固定模具的安装架，并把模具系统固定在注塑机上。
10）
标准件库：指模具设计中，用于固定、导向等标准的器件，如螺钉、导向柱、电极和定位环等。
11）
顶杆后处理：用分型面修剪顶杆并设置配合长度，该长度是紧密型匹配顶杆孔的长度。(https://www.daowen.com)
12）
滑块和浮升销库：即滑块抽芯，零件中在出模方向的侧面有时会有凸出和凹入的部分，该部分不能通过拔模生成，因此需要临时添加一滑块，在分模前将滑块抽出，以形成相应的型面，然后便可顺利拔模。
13）
子镶块库：零件上的默认特征形状在正常分模后会导致模具加工困难，通过加入镶块减小模具型面的复杂程度，降低加工模具的成本。
14）
浇口库：浇口是材料流入凹模和凸模形成的成型腔通道。
15）
流道：熔化的材料利用流道通过毛坯到达浇口并进入零件成型腔。
16）
模具冷却工具：提供冷却系统的设计，冷却系统的作用是防止模具受热变形，影响零件的设计精度，同时也可以使零件快速冷却。
17）
电极：一些复杂型腔和型芯需采用特种加工，如电火花加工，这就需要为它们在毛坯上设计电极。
18）
修边模具组件：用于修剪镶块、电极和标准件以形成型芯或型腔的局部形状。
19）
腔体：有时需要在模具上安装标准件，这就需要为放置的标准件在模具上预留空间，型腔设计工具提供了该功能。
20）
物料清单：给出了用于模具系统装配相关的零件列表。
21）
装配图纸：该功能用于自动创建模具的装配图。
22）
铸造工艺助理：该功能可以修改式样及型芯盒的模型和工具特征，以用于创建浇铸和工具设计。
23）
视图管理器：用于控制装配结构部件在屏幕上的显示。
24）
未使用的部件管理：用于删除模具项目中不再被使用的部件文件，或恢复部件文件。
