滑块结构设计优化指南

（1）利用HB外挂，调用滑块机构，并进行修整：

1）隐藏其他部件，屏幕中只显示定模板和两个滑块成型块。

2）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择定模板和两个滑块成型块，单击按钮。

3）单击菜单栏中“HB_MOULD M6.6”→“行位（滑块）系列”→“行位（滑块）铲基”，滑块类型选择如图7-58所示，滑块的方向选择，根据状态栏提示选择型腔型芯为+X方向的滑块成型块，输入滑块参数如图7-59所示，单击按钮，单击按钮，调入滑块机构如图7-60所示。

4）删除锁紧块部分。单击“删除”按钮，选择锁紧块部分零件，删除锁紧块。

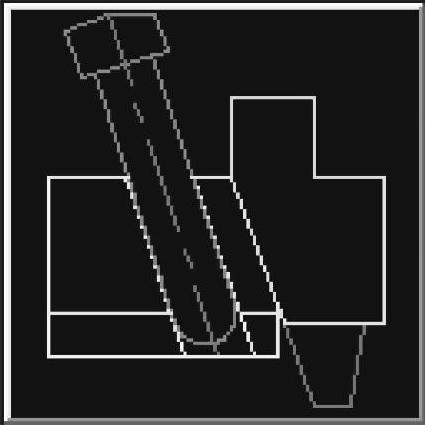

图7-58 滑块类型

5）将两个滑块成型块与滑块的高度设计成等高：在“同步建模”工具条中，单击“替换面”按钮，目标面选择一个滑块成型块的上表面，工具面选择滑块上表面，单击按钮。同样的方法，将另外一个滑块成型块与滑块高度设计平齐。

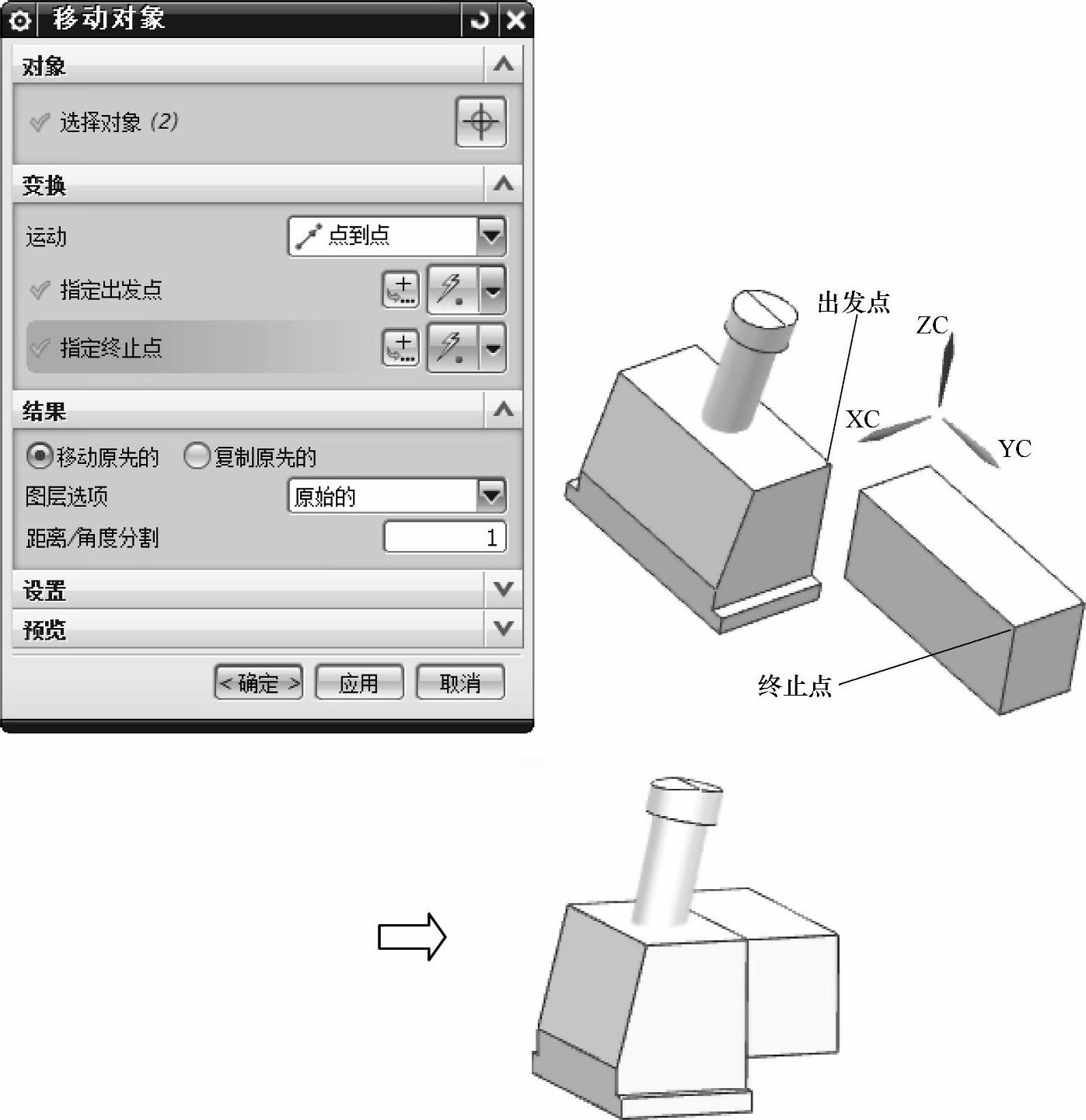

6）单击菜单栏中“编辑”→“移动对象”，弹出“移动对象”对话框。移动的对象选择滑块和斜导柱，变换运动选择，出发点选择滑块的角点，终止点选择滑块成型块的角点，，单击按钮，如图7-61所示。

7）将两个滑块成型块与滑块的宽度设计平齐：在“同步建模”工具条中，单击“替换面”按钮，目标面选择一个滑块成型块的侧面，工具面选择滑块侧，单击按钮，如图7-62所示。

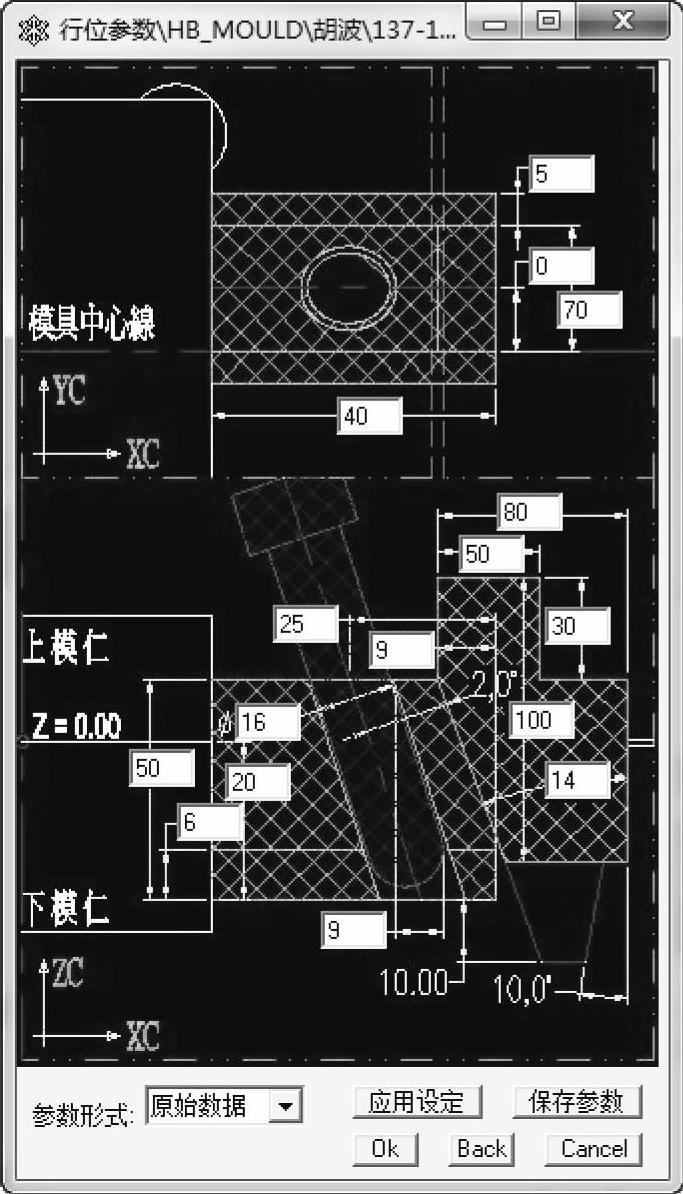

图7-59 滑块参数

（2）设计导滑槽：

1）隐藏其他部件，屏幕中只显示动模板、滑块和斜导柱。

2）在“特征”工具条中，单击“拉伸”按钮，选择意图示意图中，选择“面的边”，选择滑块正面，如图7-63所示。拉伸方向为+X方向，拉伸距离为80mm。在拉伸类型中，选择，求差的实体选择动模板，单击按钮。

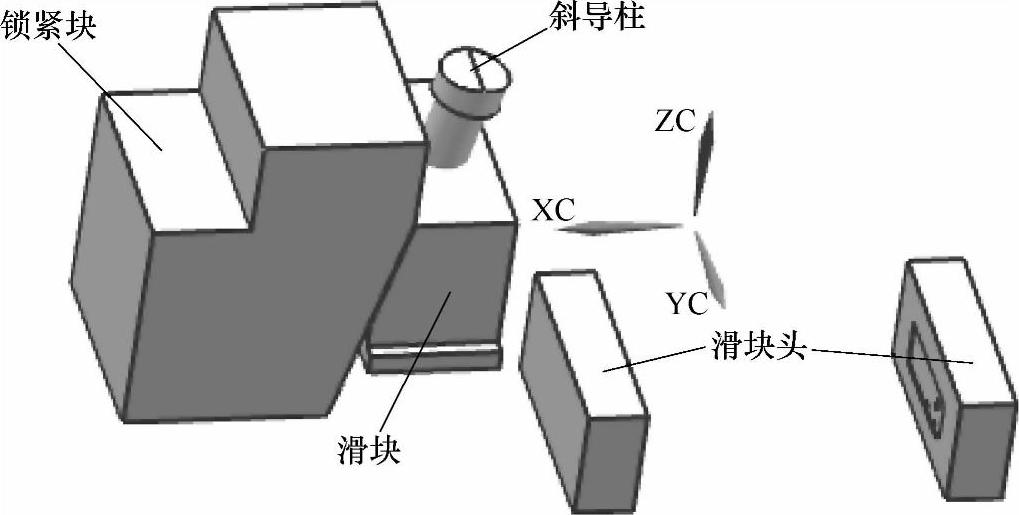

图7-60 调入滑块机构

（3）设计滑块座：

1）在“特征”工具条中，单击“拉伸”按钮，选择意图示意图中，选择“面的边”，选择滑块正面，如图7-64所示。拉伸方向为+X方向，拉伸开始值为0mm，结束选择，单击按钮。

图7-61 移动滑块和斜导柱

图7-62 修整滑块成型块尺寸

图7-63 设计导滑槽

2）在“特征”工具条中，单击“求和”按钮，将滑块和刚拉伸的滑块座求和。

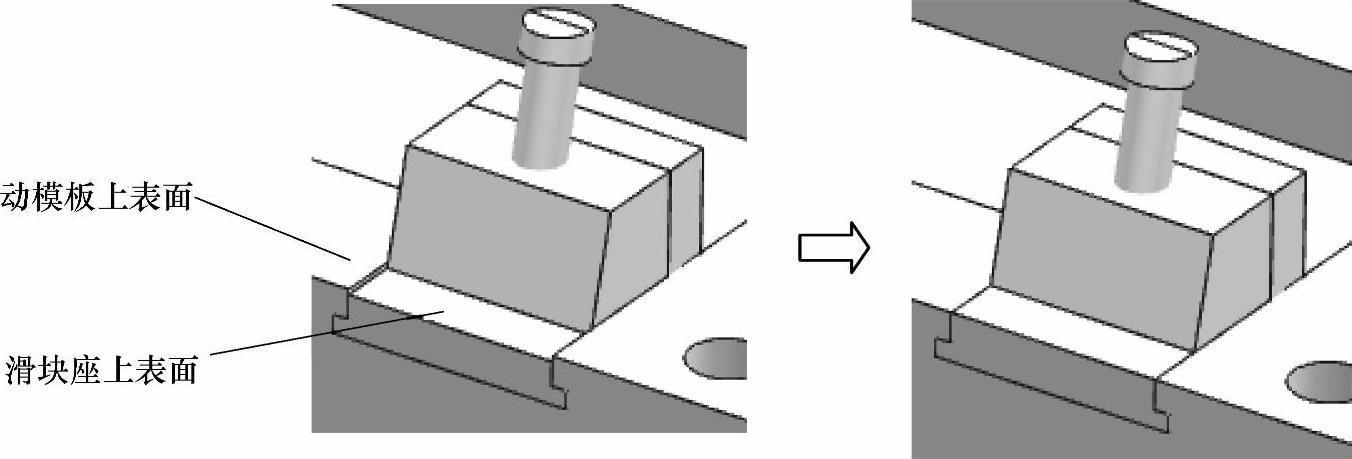

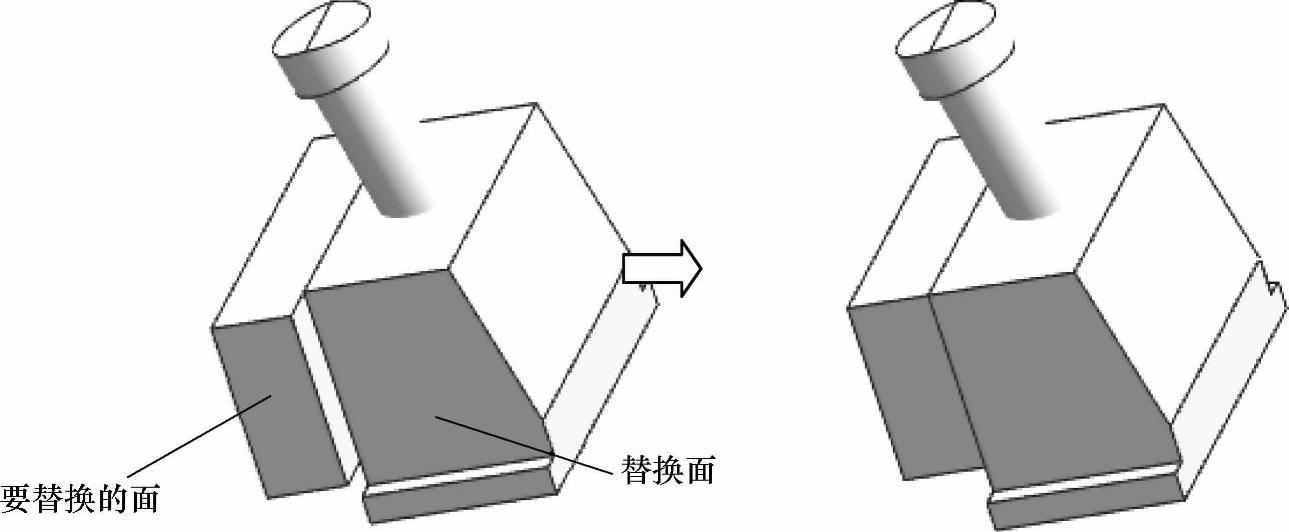

3）调整滑块尺寸：在“同步建模”工具条中，单击“替换面”按钮，目标面选择滑块座上表面，工具面选择动模板上表面，单击按钮，如图7-65所示。

图7-64 拉伸滑块座

图7-65 调整滑块

（4）在“特征”工具条中，单击“求和”按钮，将滑块座、滑块与滑块成型块求和，如图7-66所示。

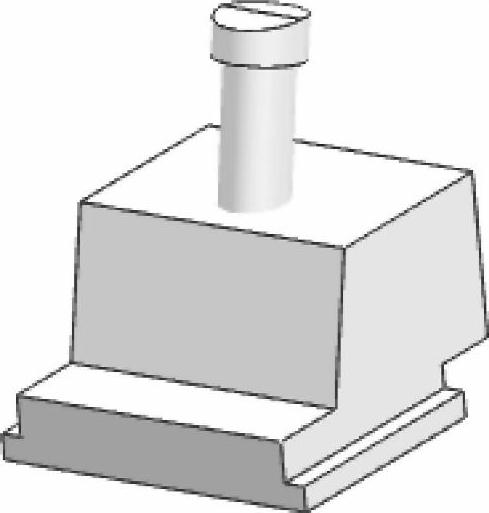

图7-66 滑块求和

（5）由于产品两侧的凸起相同，所以两侧的滑块也相同，可以利用镜像命令，创建-X方向的滑块机构：

1）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择动模板和滑块，单击。(https://www.daowen.com)

2）删除-X方向的滑块成型块。

3）在菜单栏中选择“编辑”→“变换”，弹出变换的选择对话框，选择滑块和斜导柱，单击按钮，选择，镜像的平面选择，单击按钮，单击，如图7-67所示。

4）设计-X方向的滑块导滑槽。在“特征”工具条中，单击“求差”按钮，目标体选择动模板，工具体选择刚镜像的滑块，设置选项中“保存工具”，单击按钮。

5）隐藏其他部件，屏幕中只显示定模板和两个滑块。在“编辑特征”工具条中，单击“移除参数”按钮，对象选择定模板和两个滑块，单击按钮。

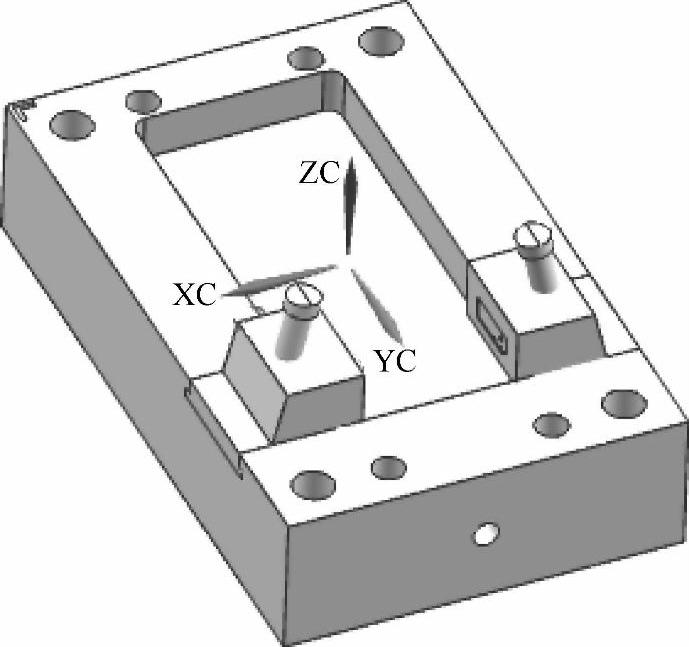

图7-67 镜像滑块机构

（6）在“特征”工具条中，单击“求差”按钮，目标体选择定模板，工具体选择两个滑块，设置选项中“保存工具”，单击按钮。

（7）滑块顶部需要深入到定模板，为方便滑块运动，需要将滑块顶部做斜度：

1）在菜单栏中选择“插入”→“修剪”→“拆分体”，目标选择两个滑块，分割的平面选择滑块座顶面，如图7-68所示。

图7-68 分割滑块

2）在“编辑特征”工具条中，单击“移除参数”按钮，对象选择两个滑块，单击按钮。

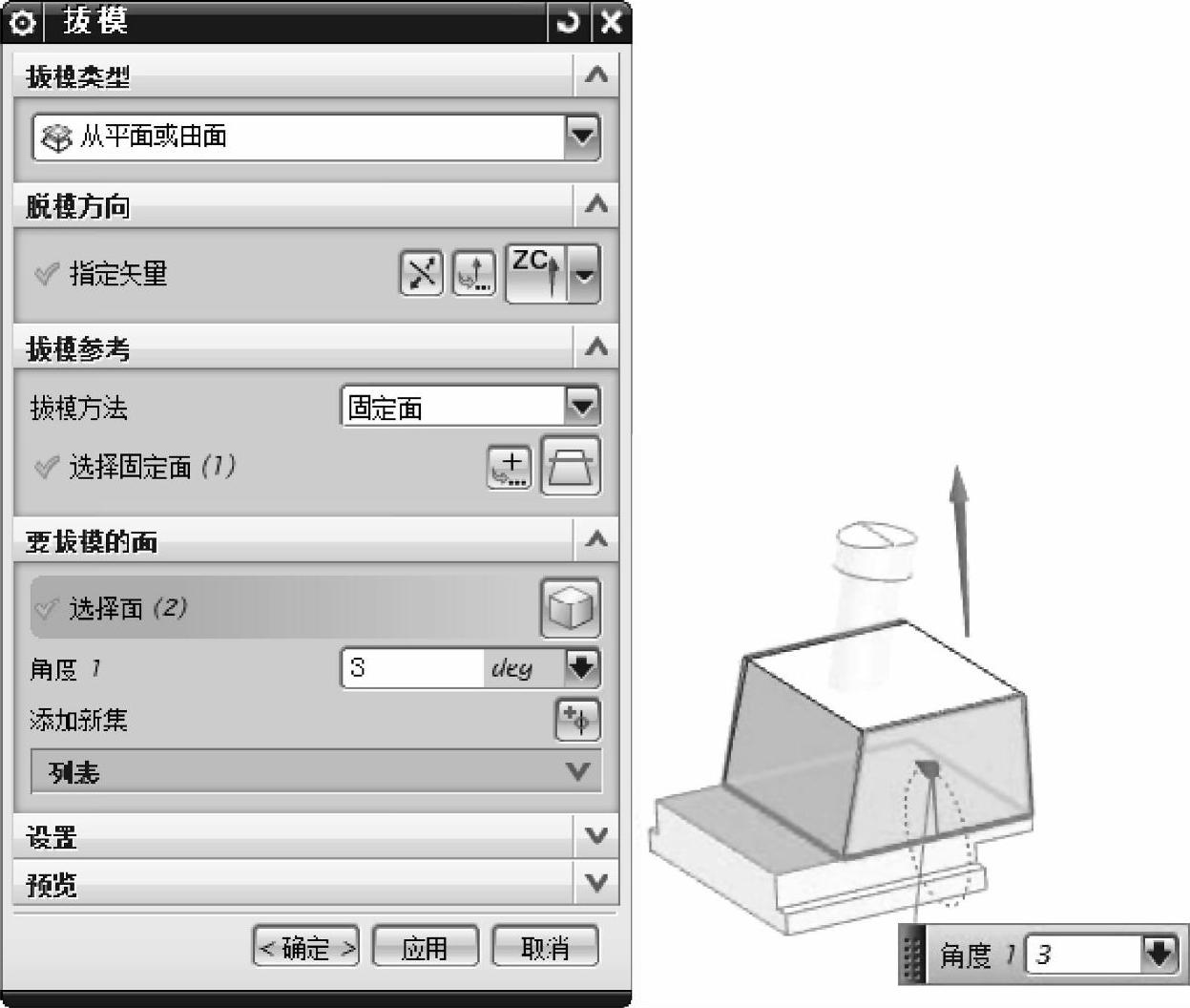

3）在“特征”工具条中，单击“拔模”按钮，拔模类型选择，方向选择，拔模方法选择，选择滑块座顶面（即刚才分割滑块的平面），拔模角度输入3°，单击按钮，要拔模的面选择滑块的两个侧面，如图7-69所示。

用同样的方法，将第二个滑块侧面拔模。

图7-69 滑块拔模

（8）倒圆角操作：

1）在“特征”工具条中，单击“边倒圆”按钮，倒圆角的边缘选择滑块的两侧边缘，倒角参数输入10，如图7-70所示。

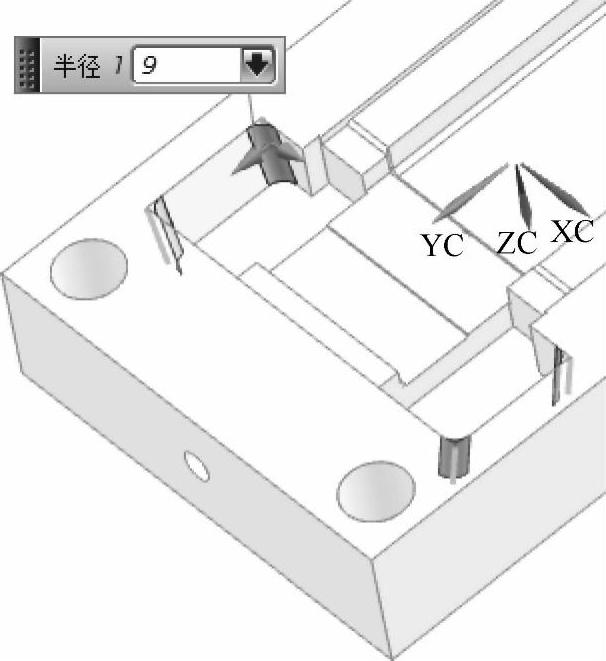

2）“边倒圆”按钮，倒圆角的边缘选择定模板的滑块孔边缘，倒角参数输入9mm，如图7-71所示。

（9）在“特征”工具条中，单击“求和”按钮，将滑块和滑块座求和。

（10）在“特征”工具条中，单击“求差”按钮，目标体选择滑块，工具体选择斜导柱，设置选项中“保存工具”，单击按钮，如图7-72所示。依次完成两个滑块和斜导柱的求差操作。

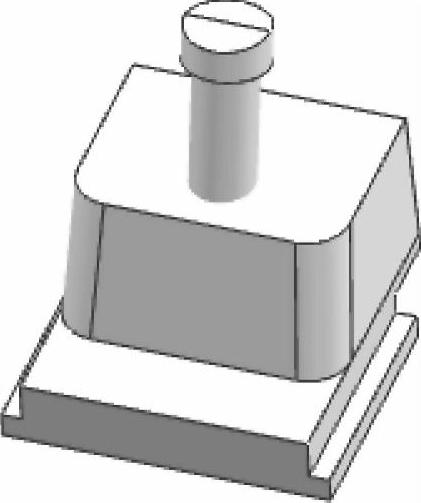

图7-70 滑块倒圆角

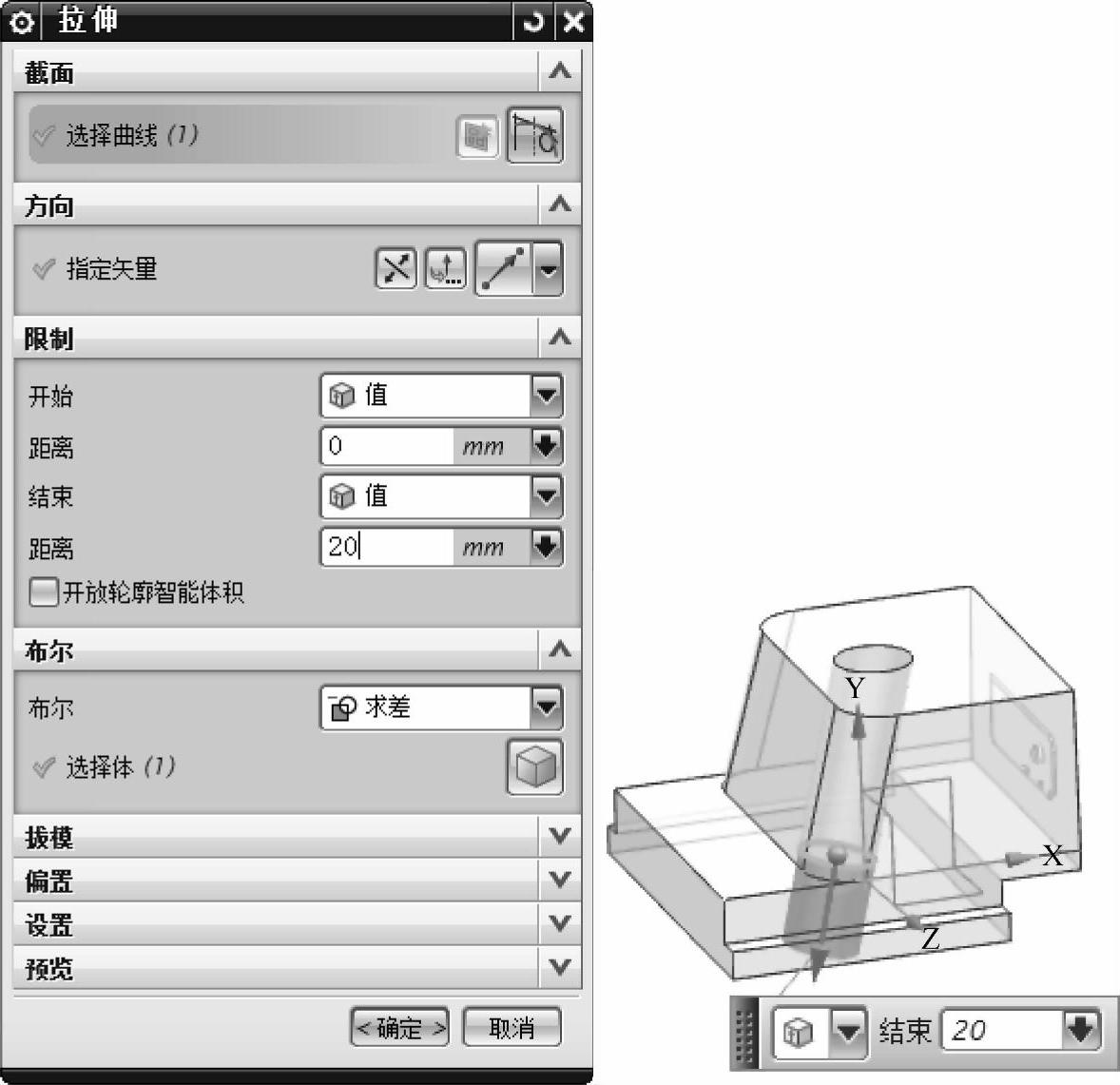

（11）斜导柱孔未能完全贯穿，需要修整滑块上的斜导柱孔。在“特征”工具条中，单击“拉伸”按钮，拉伸的截面选择斜导柱孔底边的圆弧，拉伸的方向选择“两点”，依次选择斜导柱孔的两个圆弧的圆心，拉伸高度输入为20mm，布尔运算选择，选择滑块，单击按钮，如图7-73所示。

图7-71 定模板的滑块孔倒角

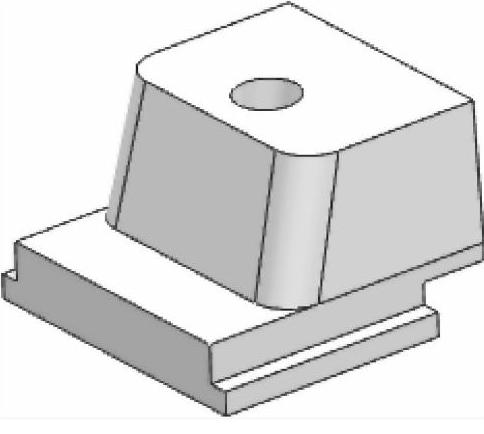

图7-72 斜导柱与滑块求差

图7-73 修整滑块斜导柱孔

（12）在“特征”工具条中，单击“求差”按钮，目标体选择定模板，工具体选择斜导柱，设置选项中“保存工具”，单击按钮。

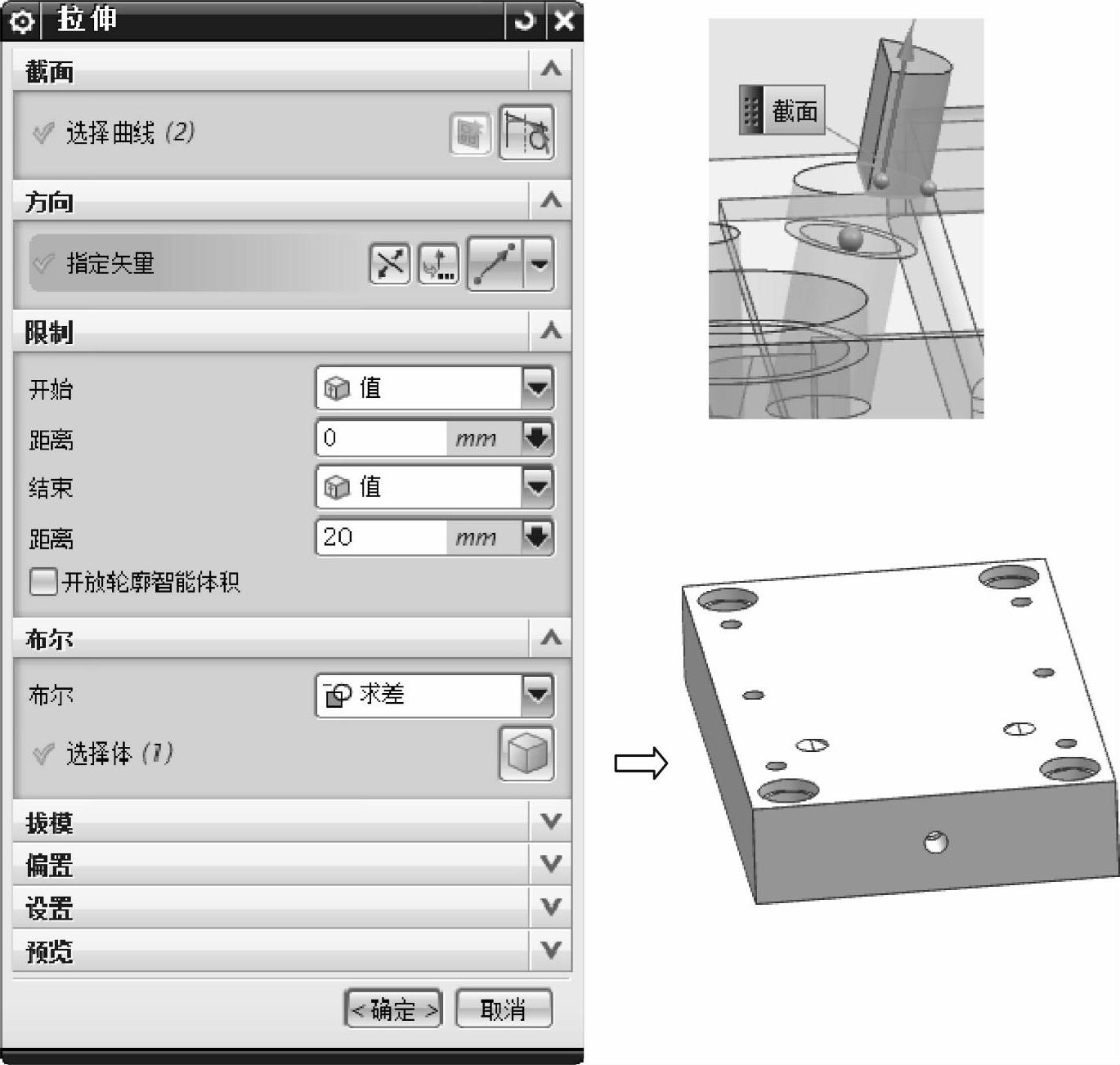

（13）修整定模板上的斜导柱孔：在“特征”工具条中，单击“拉伸”按钮，选择意图示意图中，选择“面的边”，拉伸的截面选择斜导柱在定模板上未贯穿的顶面，拉伸的方向选择“两点”，依次选择斜导柱上的两个圆弧的圆心，拉伸高度输入为20mm，布尔运算选择，选择定模板，单击按钮，如图7-74所示。依次完成定模板上的斜导柱孔的修整操作。

图7-74 定模板的导柱孔修整设计
