在AutoCAD 2014中，选择“修改”|“对象”|“多线”命令（MLEDIT），可打开“多线编辑工具”对话框，可以使用其中的12种编辑工具编辑多线，如图3-52所示。

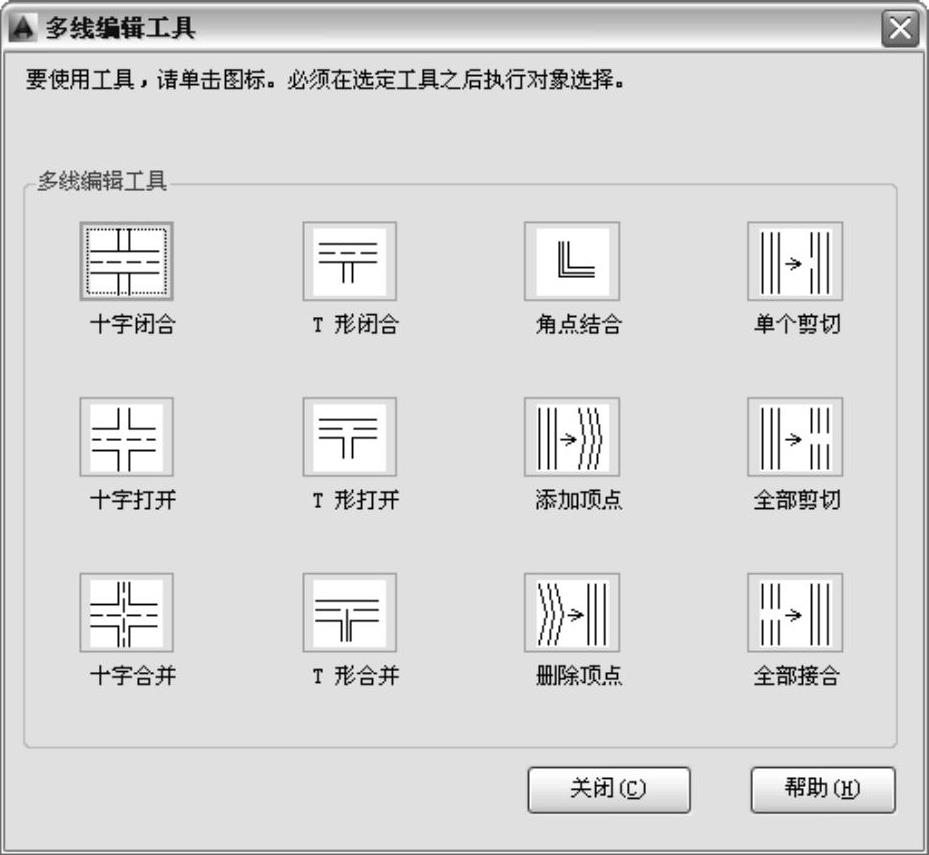

图3-52 “多线编辑工具”对话框

一学即会

多条平行线的绘制

视频：多条平行线的绘制.avi

案例：多条平行线.dwg

本实战训练的案例结合前面学习的多线来绘制多条平行线，用户在学习的过程中可以体会到新命令给绘制图形带来的快捷与方便。

1）正常启动AutoCAD 2014，执行“文件”|“打开”菜单命令，打开“案例\03\机械样板.dwt”，再执行“文件”|“另存为”菜单命令，将其另存为“案例\03\多条平行线.dwg”文件。

2）单击“格式”|“多线样式”命令，出现“多线样式”对话框。

3）单击“新建”按钮，新建多线样式，输入新建样式名“4条平行线”，如图3-53所示。

4）单击“继续”按钮，出现“新建多线样式”对话框，将其进行设置，输入说明，单击“添加”按钮，添加两条平行线，“偏移”分别输入“1”和“-1”，如图3-54所示，最后单击“确定”按钮。

(www.daowen.com)

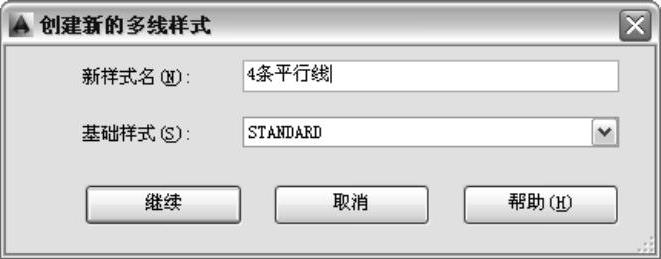

图3-53 输入新样式名

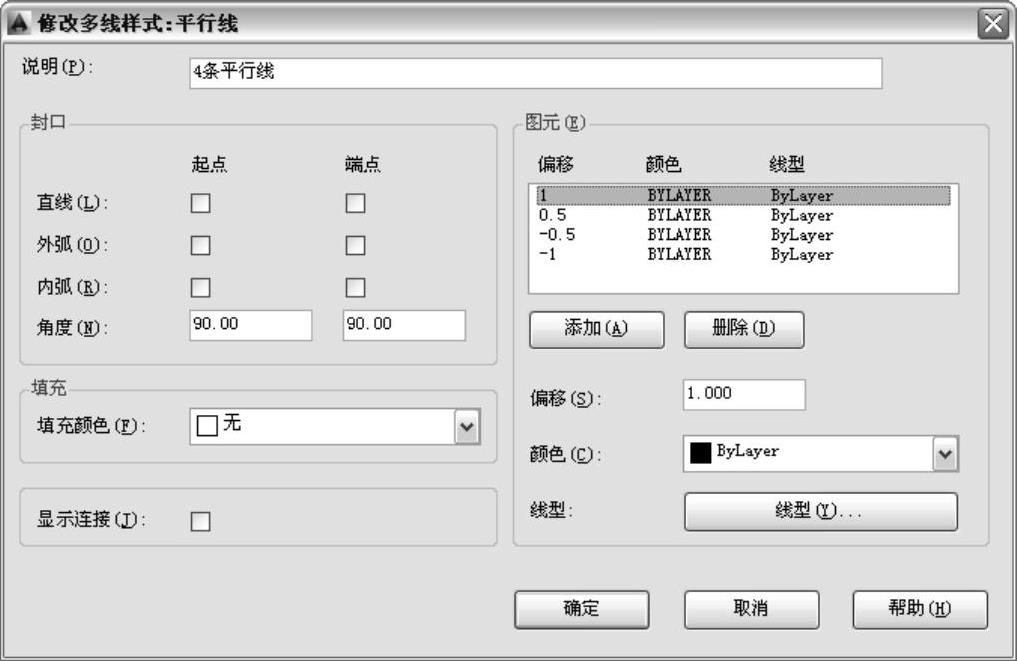

图3-54 “新建多线样式”对话框

技巧提示

添加多线

学习笔记

“多线”命令默认是两条线，可以单击“添加”命令添加任意条线。

5）单击“绘图”|“多线”命令，进行多线的绘制，如图3-55所示。

图3-55 绘制多线

6）至此，该图形已经绘制完成，按〈Ctrl+S〉组合键对该文件进行保存。
