使用“拉长”命令可以拉长或缩短线段的图形对象，也可以改变圆弧的圆心角。执行“拉长”命令的方法主要有以下几种。

●菜单栏：选择“修改”|“拉长”菜单命令。

●面板：在“默认”选项卡的“修改”面板中单击“拉长”按钮。

●命令行：在命令行中输入“LENGTHEN”命令，快捷键为“LEN”。

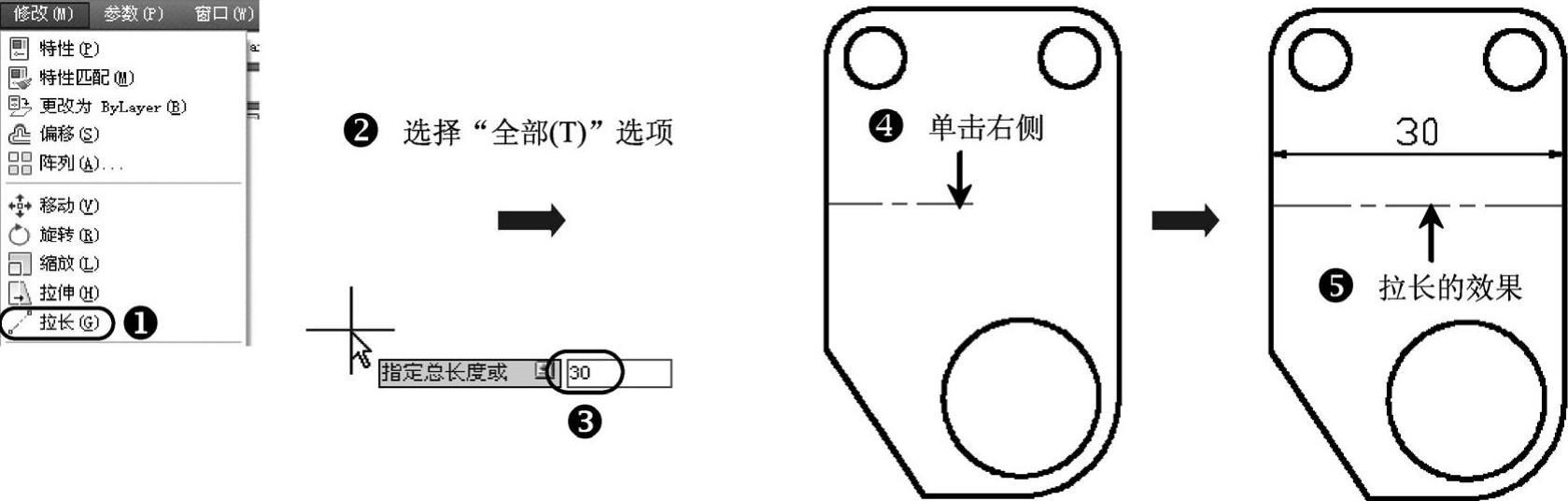

执行“拉长”命令后，根据如下命令行的提示选择拉长选项，如“增量（DE）”，再指定总长度值，再选择拉长的对象，并指定拉长对象的端点方向，从而将指定对象进行拉长，如图4-45所示。

图4-45 拉长对象

选项讲解

“拉长”命令行选项(www.daowen.com)

知识要点

●增量（DE）：通过输入长度或角度增量值的方法延长或缩短对象，输入正值表示增长，输入负值表示缩短。

●百分数（P）：通过输入百分比的方式来改变对象的长度或圆心角的大小。

●全部（T）：通过输入对象的总长度来改变对象的长度。采用这种方式时不必知道当前对象的长度。

●动态（DY）：拖动对象的某个端点来改变对象的长度或角度并用动态模式显示。

技巧提示

拉长的方向

学习笔记

在选择要拉长的对象时需注意，选择线段上的拾取点越靠近线段的哪一端，就会改变哪一端的长度，而线段的另一端保持不变。
