间歇轮实例：掌握工业自动化的精髓

本实例的多媒体演示参见配套光盘中的\\动画演示\第2章\2.4.12间歇轮.avi。

本例绘制的间歇轮如图2-72所示。

图2-72 间歇轮

思路分析

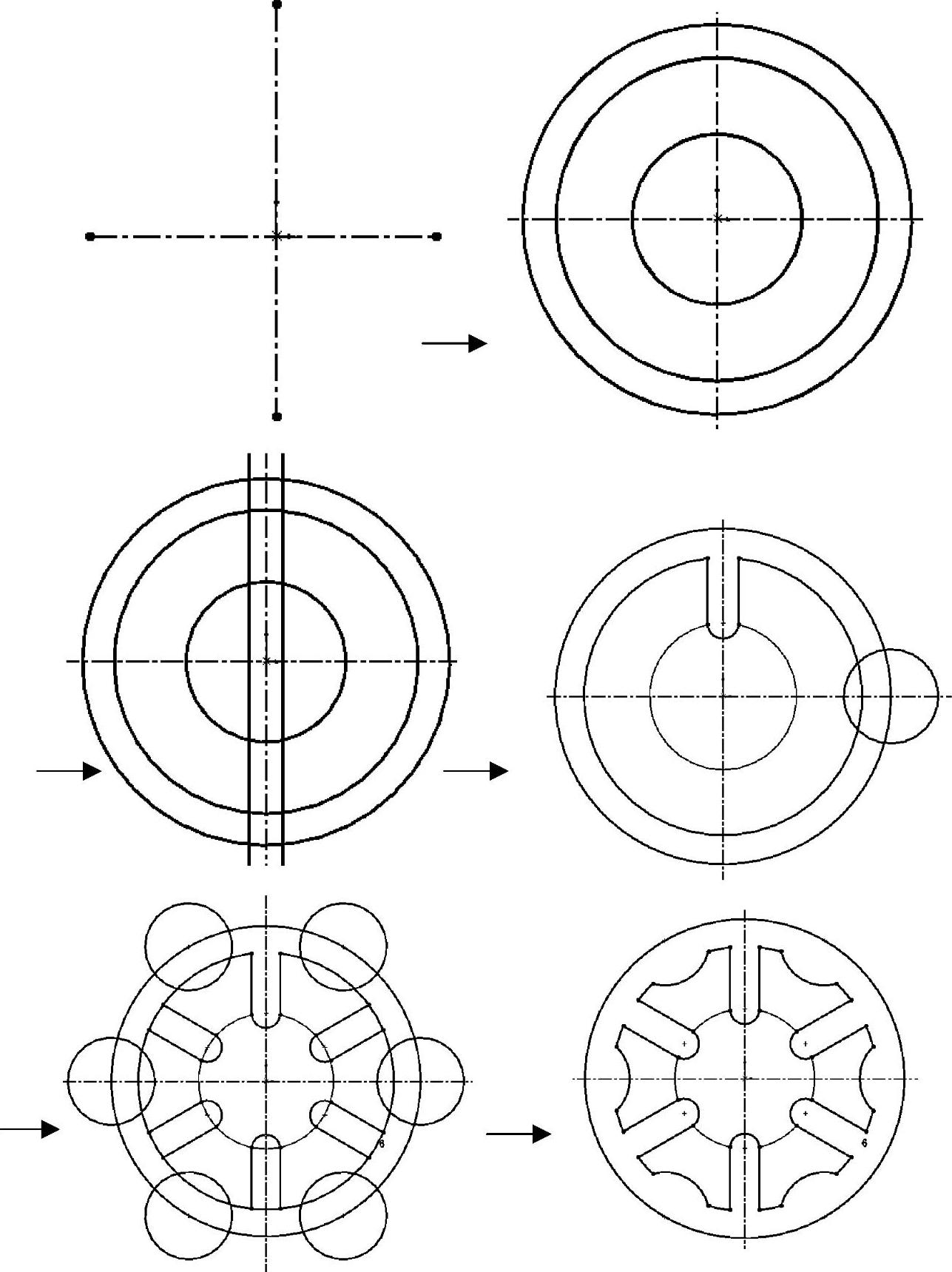

首先绘制中心线和圆，然后绘制直线，对其进行修剪，最后进行圆周阵列和修剪，完成草图的绘制。间歇轮草图绘制的流程图如图2-73所示。

图2-73 间歇轮草图绘制的流程图

绘制步骤

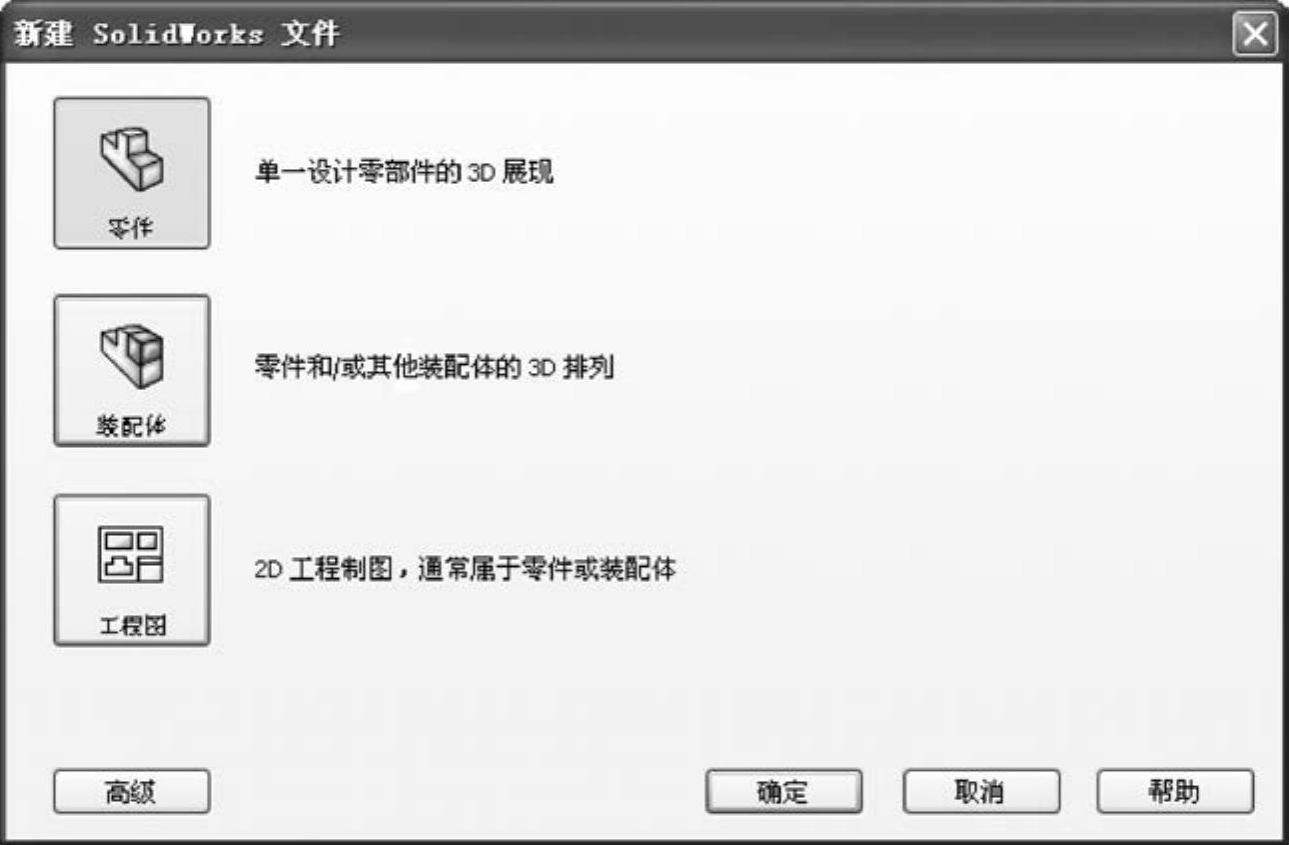

新建文件。启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，在弹出如图2-74所示的“新建SolidWorks文件”对话框中，单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

图2-74 “新建SolidWorks文件”对话框

创建基准面。在左侧的“FeatureManager设计树”中选择“前视基准面”作为绘图基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

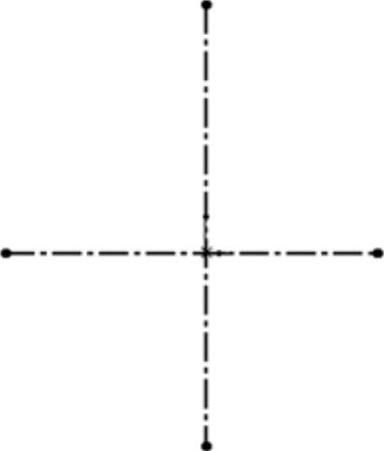

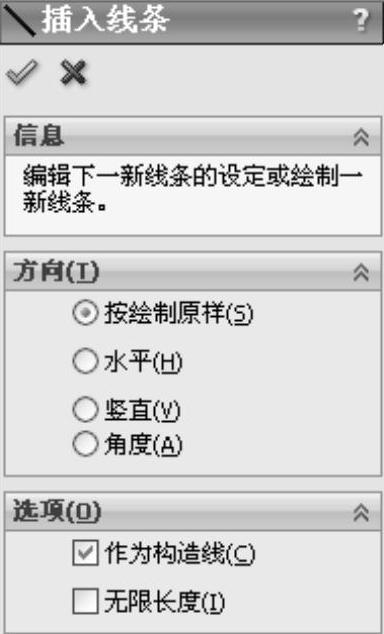

绘制中心线。单击“草图”工具栏中的“中心线”按钮，弹出“插入线条”属性管理器（见图2-75），绘制如图2-76所示的水平中心线，双击鼠标左键，完成水平中心线的绘制。然后绘制竖直中心线，结果如图2-77所示。

图2-75 “插入线条”属性管理器

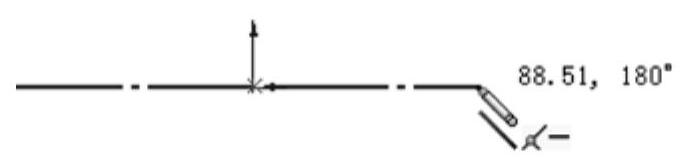

图2-76 绘制水平中心线

图2-77 绘制竖直中心线

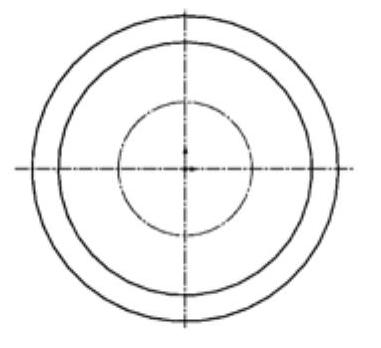

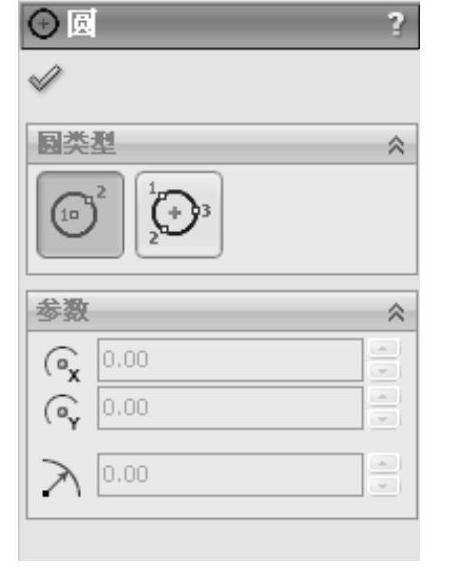

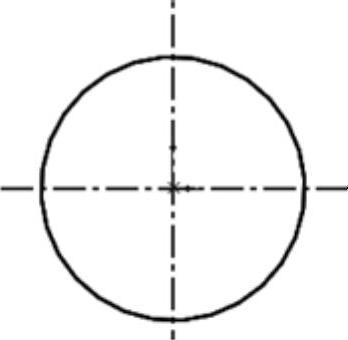

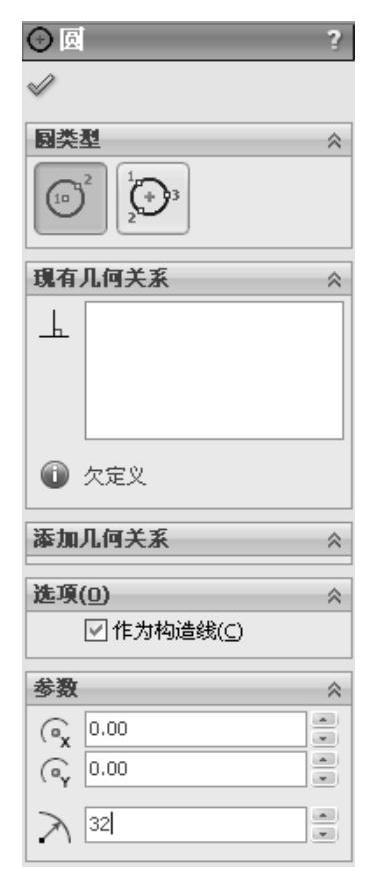

绘制圆。单击“草图”工具栏中的“圆”按钮，弹出“圆”属性管理器，如图2-78所示。在视图中选择坐标原点为圆的圆心，在“圆”属性管理器中输入半径为32.00mm，如图2-79所示，单击“确定”按钮，绘制的圆如图2-80所示。重复“圆”命令，在坐标原点绘制半径为26.50mm和14.00mm的圆，选择半径为14.00mm的圆，在“圆”属性管理器中勾选“作为构造线”复选框，绘制的3个圆如图2-81所示。

图2-78 “圆”属性管理器

图2-79 输入圆的半径

图2-80 绘制的圆

(https://www.daowen.com)

图2-81 绘制的3个圆

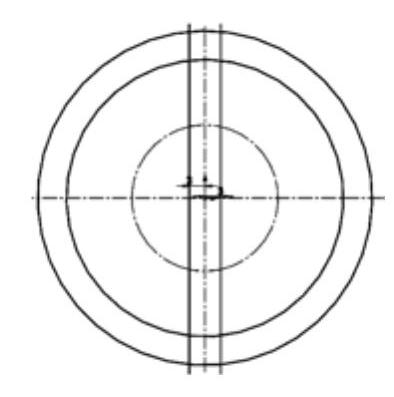

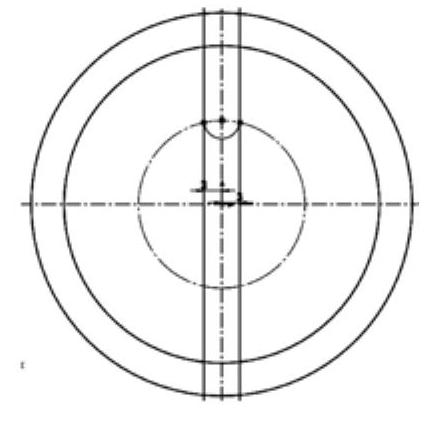

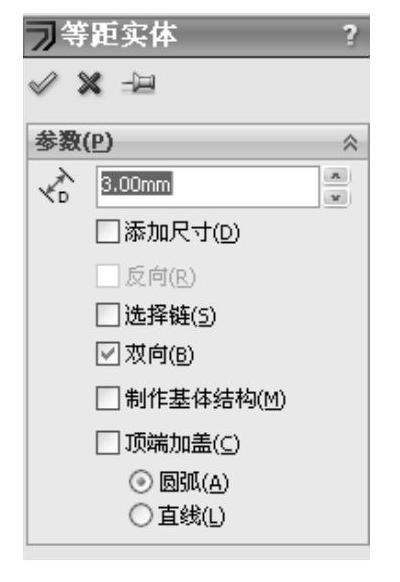

绘制等距线。单击“草图”工具栏中的“等距线”按钮，弹出如图2-82所示的“等距实体”属性管理器，输入等距距离为3.00mm，勾选“双向”复选框，在视图中选择竖直中心线，单击“确定”按钮，结果如图2-83所示。

图2-82 “等距实体”属性管理器

图2-83 绘制等距线

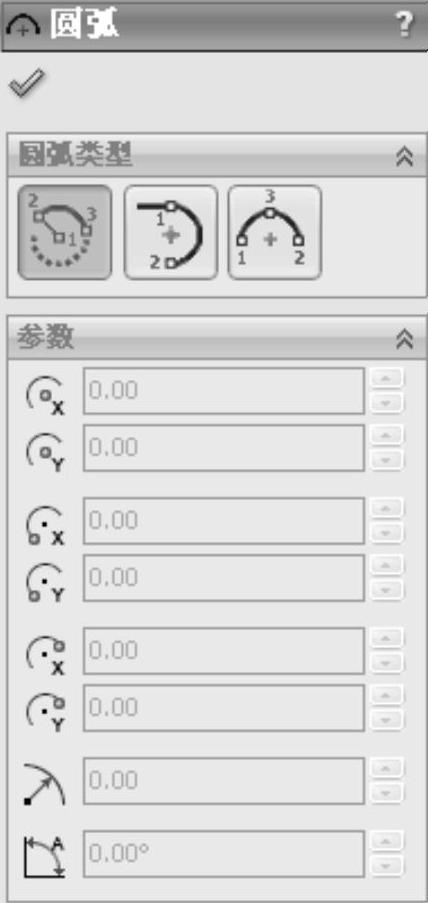

绘制圆弧。单击“草图”工具栏中的“圆心/起/终点画弧”按钮，弹出如图2-84所示的“圆弧”属性管理器，以小圆圆心和竖直中心线的交点为圆心，绘制以两条等距线与小圆的交点为起/终点的圆弧，单击“确定”按钮，结果如图2-85所示。

图2-84 “圆弧”属性管理器

图2-85 绘制圆弧

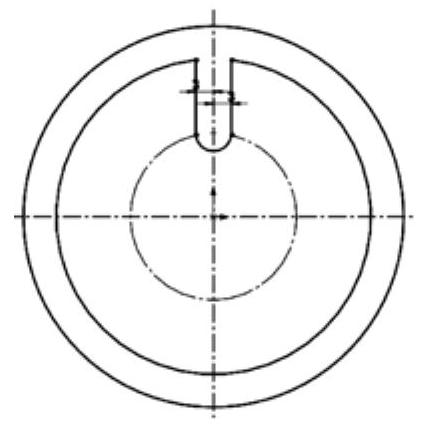

修剪图形。单击“草图”工具栏中的“剪裁实体”按钮，弹出如图2-86所示的“剪裁”属性管理器，单击“剪裁到最近端”按钮，剪裁多余的线段，单击“确定”按钮，结果如图2-87所示。

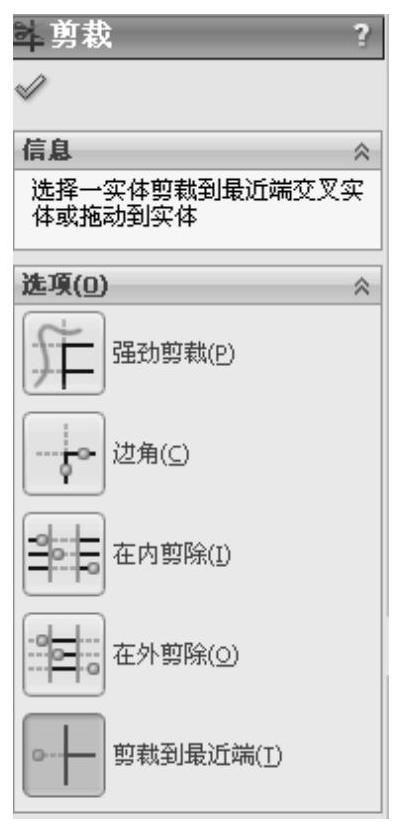

图2-86 “剪裁”属性管理器

图2-87 修剪图形

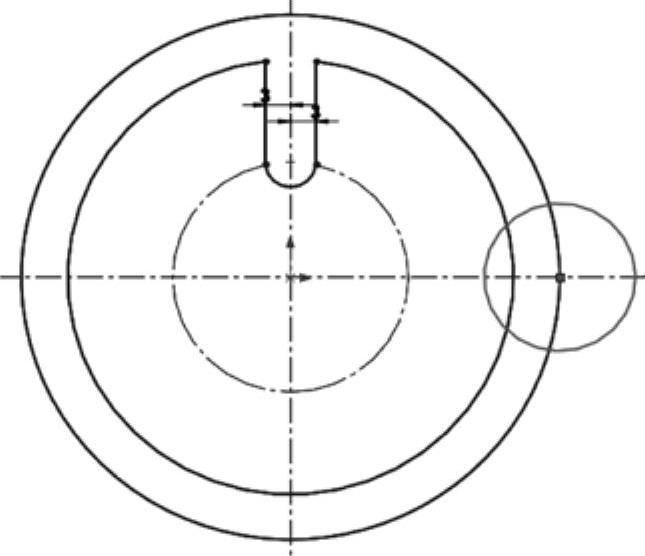

绘制圆。单击“草图”工具栏中的“圆”按钮，弹出“圆”属性管理器，在视图中选择水平中心线与大圆的交点为圆的圆心，在“圆”属性管理器中输入半径为9.00mm，单击“确定”按钮，结果如图2-88所示。

图2-88 绘制圆

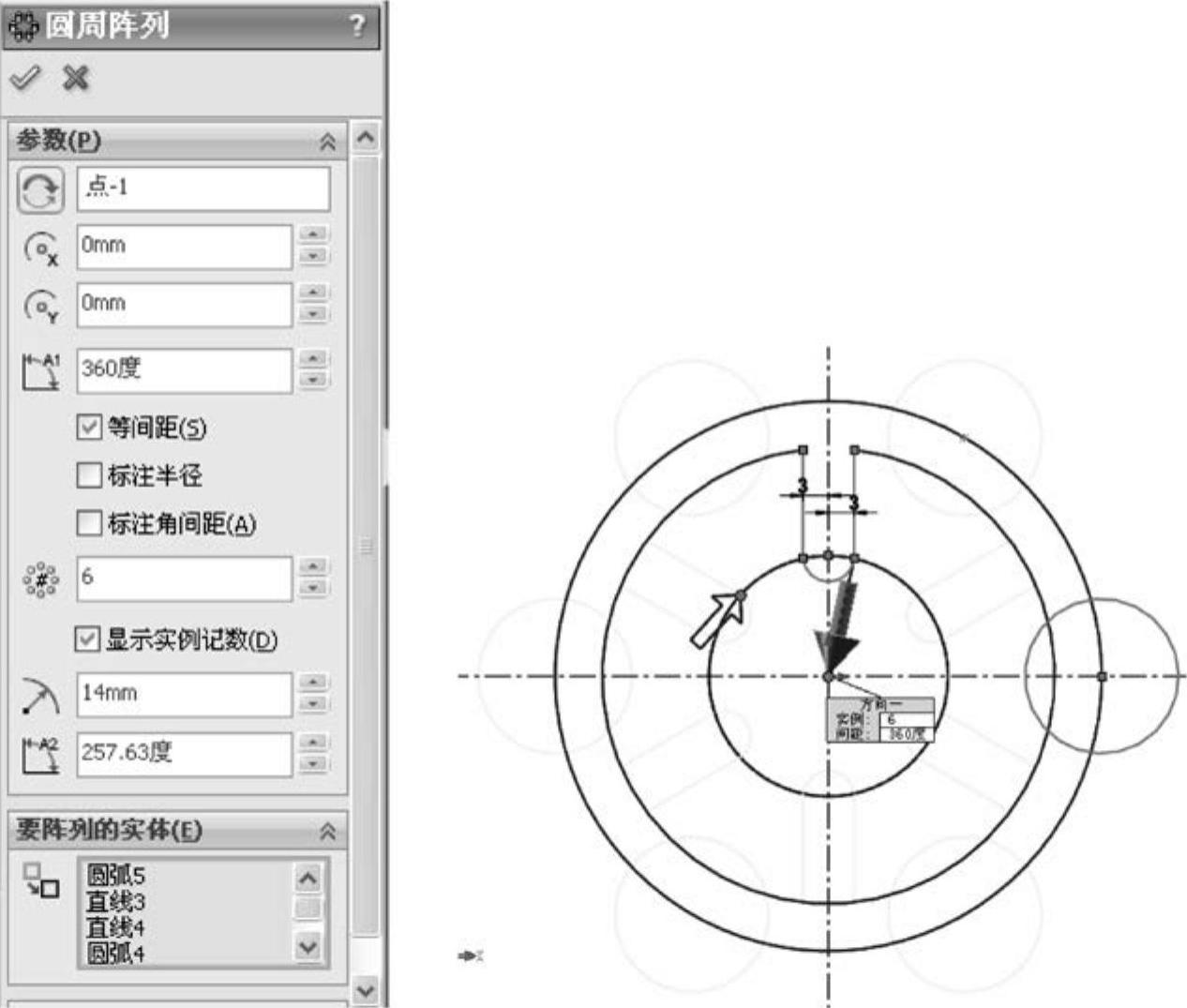

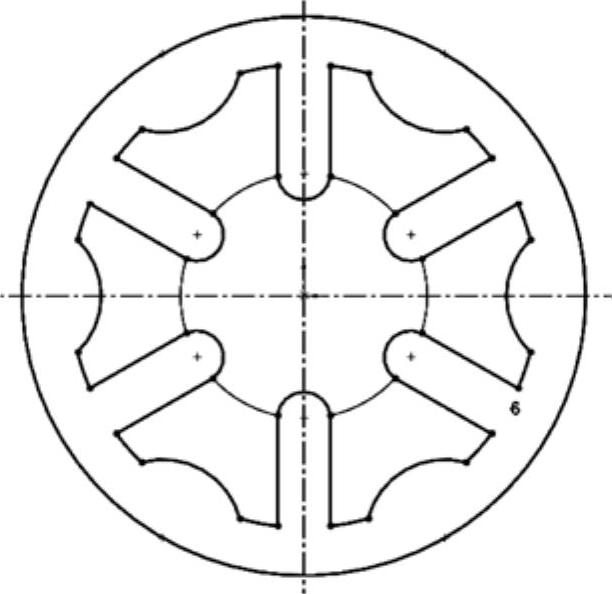

阵列直线。单击“草图”工具栏中的“圆周阵列”按钮，弹出如图2-89所示的“圆周阵列”属性管理器。选取坐标原点为阵列中心，输入旋转角度为360°，输入阵列个数为6，勾选“等间距”复选框，选择修剪后的两条直线和圆弧以及圆为要阵列的实体，单击“确定”按钮，绘制圆，如图2-90所示。

图2-89 “圆周阵列”属性管理器

修剪图形。单击“草图”工具栏中的“剪裁实体”按钮，弹出“剪裁”属性管理器，单击“剪裁到最近端”按钮，剪裁多余的线段，单击“确定”按钮，结果如图2-91所示。

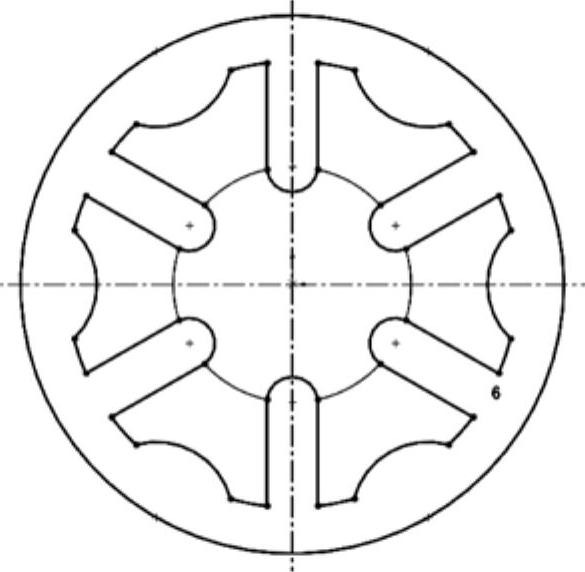

图2-90 阵列图形

图2-91 修剪图形
