设置基准面。在视图中选择如图9-101所示的面3，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“边角矩形”按钮
，绘制草图，并标注智能尺寸，如图9-102所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
，切除零件如图9-103所示。

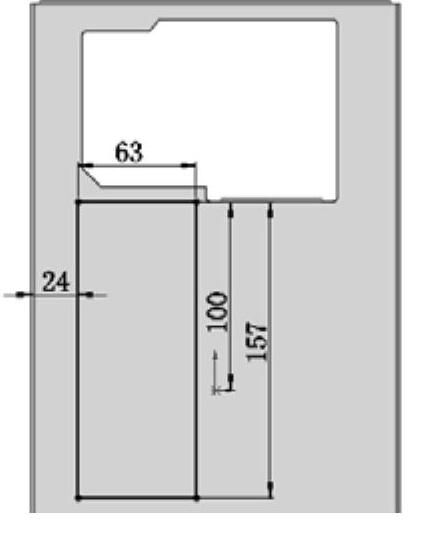

图9-102 绘制草图

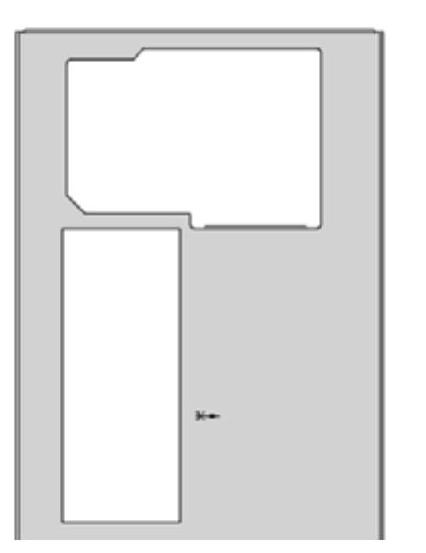

图9-103 切除零件
圆角处理。单击“特征”工具栏中的“圆角”按钮
，或执行“插入”→“特征”→“圆角”菜单命令，弹出“圆角”属性管理器，在视图中选择上一步创建切除特征的4条棱边，输入圆角半径为10.00mm，如图9-104所示。然后单击“确定”按钮
。

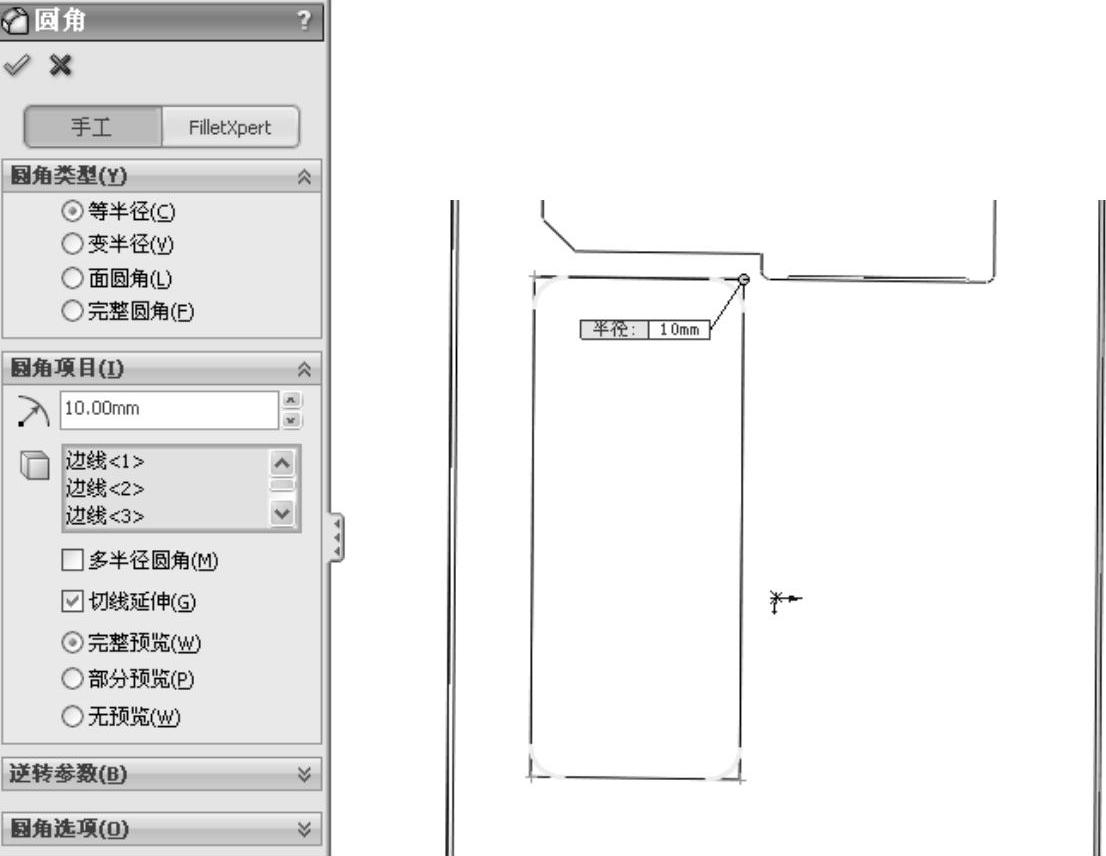

图9-104 “圆角”属性管理器
生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮
，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择图9-105中所示的切除拉伸边线，选择“内部虚拟交点”
，“折弯在外”类型
，输入长度为5.00mm，其他参数取默认值，如图9-105所示。然后单击“确定”按钮
，完成边线法兰的创建，如图9-106所示。

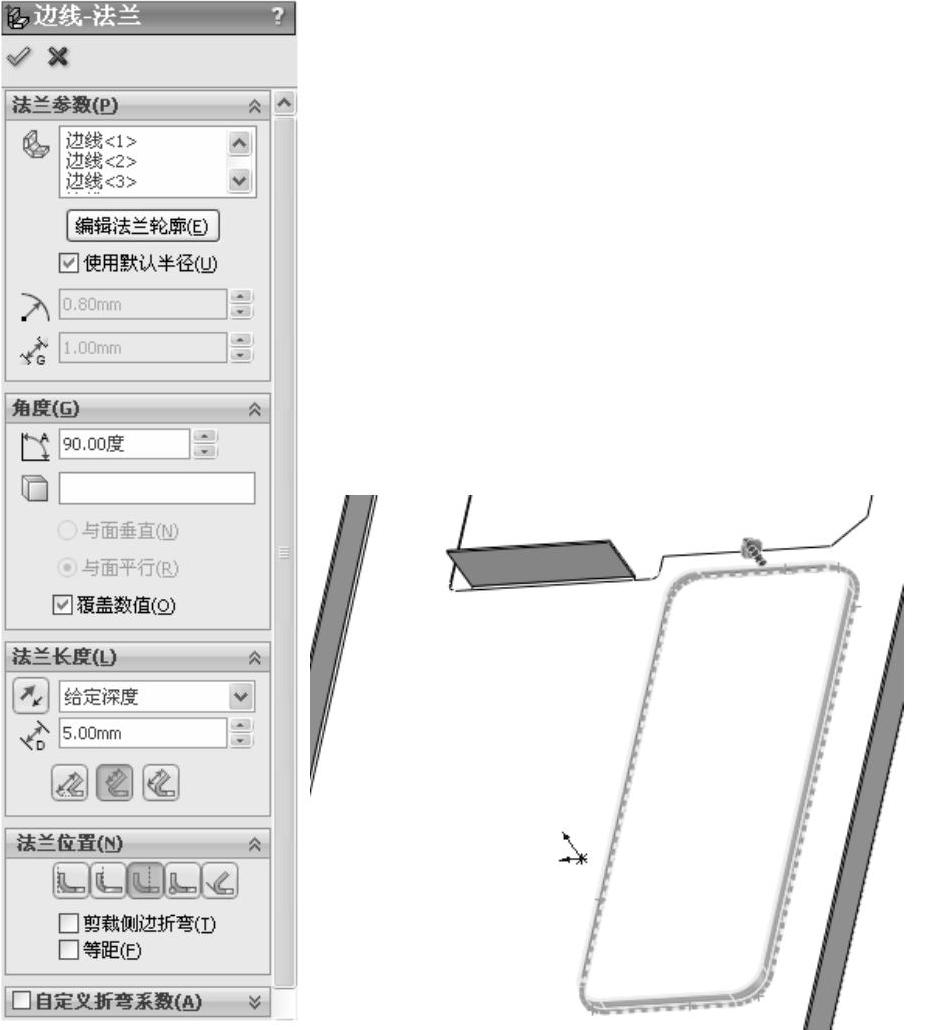

图9-105 “边线-法兰”属性管理器

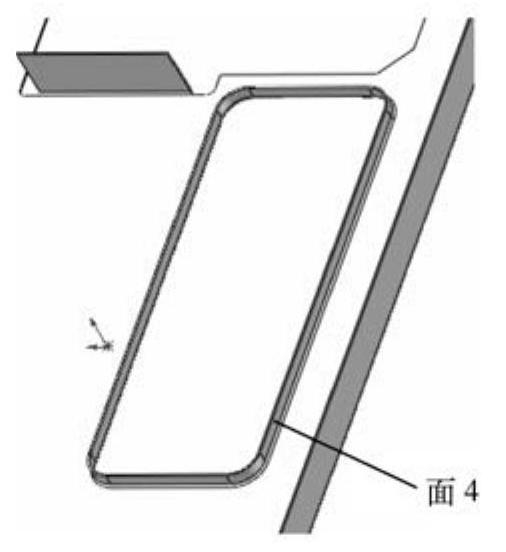

图9-106 创建边线法兰
设置基准面。在视图中选择如图9-106所示的面4，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
，绘制草图，并标注智能尺寸，如图9-107所示。
(https://www.daowen.com)

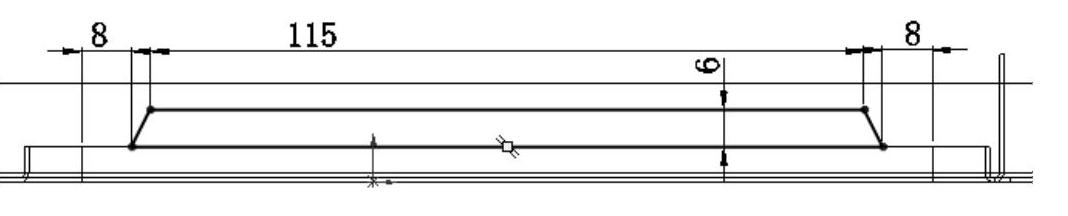

图9-107 绘制草图
生成基体法兰。单击“钣金”工具栏中的“基体法兰/薄片”按钮
，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入钣金厚度为0.70mm，其他参数取默认值，如图9-108所示。然后单击“确定”按钮
，完成基体法兰的创建，如图9-109所示。

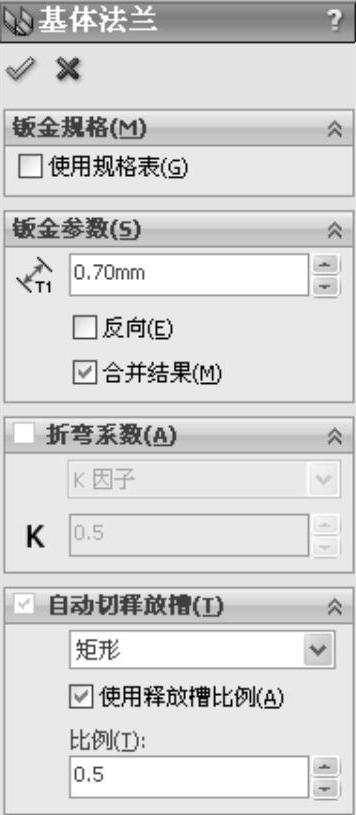

图9-108 “基体法兰”属性管理器
图9-109 创建基体法兰
重复步骤
～步骤
，在另一侧的边线法兰上创建基体法兰，如图9-110所示。

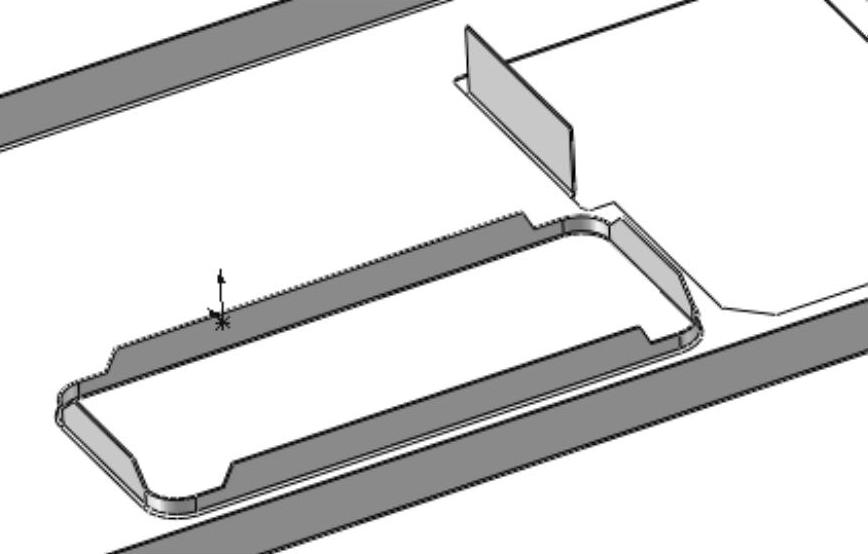

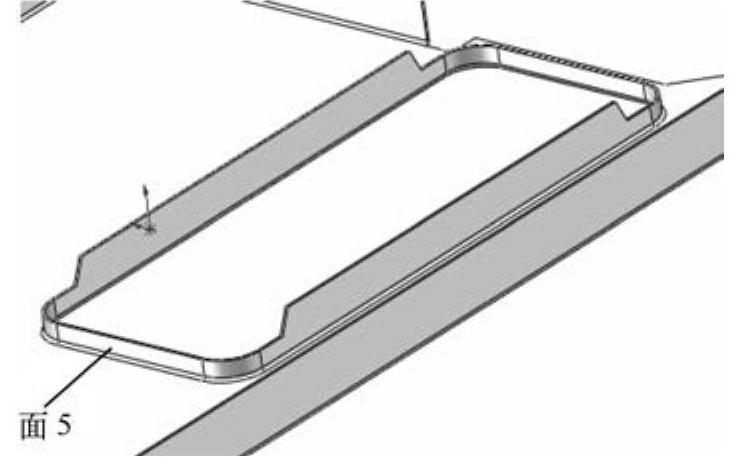

图9-110 创建四周基体法兰
设置基准面。在视图中选择如图9-110所示的面5，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
，绘制草图，并标注智能尺寸，如图9-111所示。

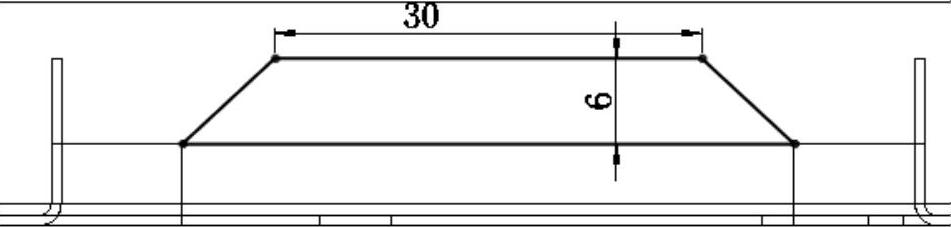

图9-111 绘制草图
生成基体法兰。单击“钣金”工具栏中的“基体法兰/薄片”按钮
，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入钣金厚度为0.70mm，其他参数取默认值。然后单击“确定”按钮
。
重复步骤
～步骤
，在另一侧的边线法兰上创建基体法兰，如图9-112所示。

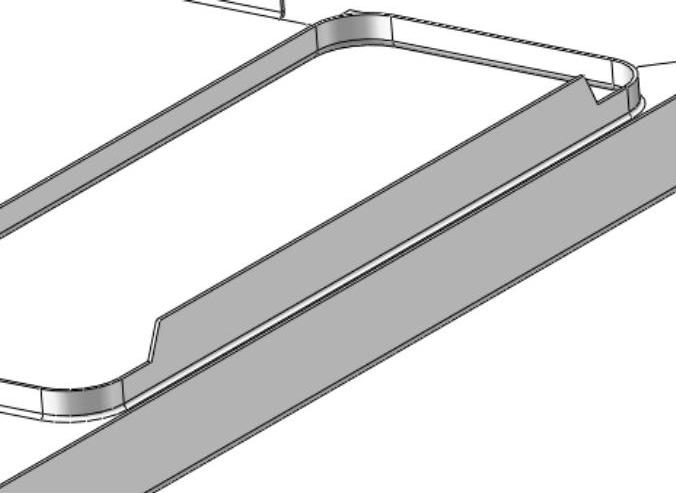

图9-112 创建基体法兰
