设置基准面。在视图中选择如图9-134所示的面8，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
，绘制草图，并标注智能尺寸，如图9-135所示。
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
设置基准面。在视图中选择如图9-135所示的面9，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
、“样条曲线”按钮
和“剪裁实体”按钮
，绘制如图9-136所示的草图并标注尺寸。
图9-135 绘制草图

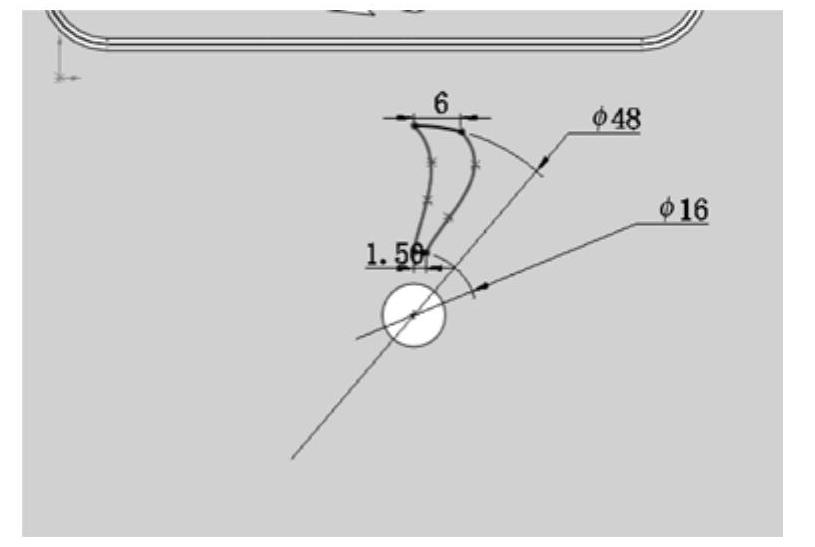

图9-136 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
圆周阵列。执行“视图”→“临时轴”菜单命令，显示临时轴。单击“特征”工具栏中的“圆周阵列”按钮
，或执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，弹出“圆周阵列”属性管理器，选择圆孔的轴线为基准轴，输入阵列个数为18，勾选“等间距”复选框，将上一步创建的切除特征为要阵列的特征，如图9-137所示。然后单击“确定”按钮
，圆周阵列切除特征如图9-138所示。
设置基准面。在视图中选择如图9-138所示的面10，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。(https://www.daowen.com)
绘制草图。单击“草图”工具栏中的“中心线”按钮
和“圆”按钮
，绘制直径为5mm的圆并标注尺寸，如图9-139所示。

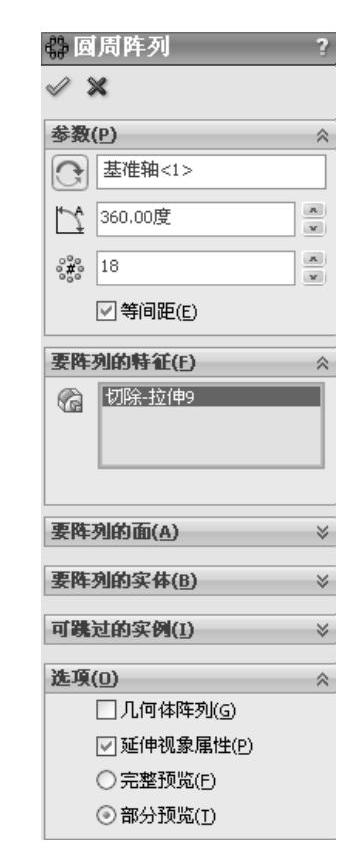

图9-137 “圆周阵列”属性管理器

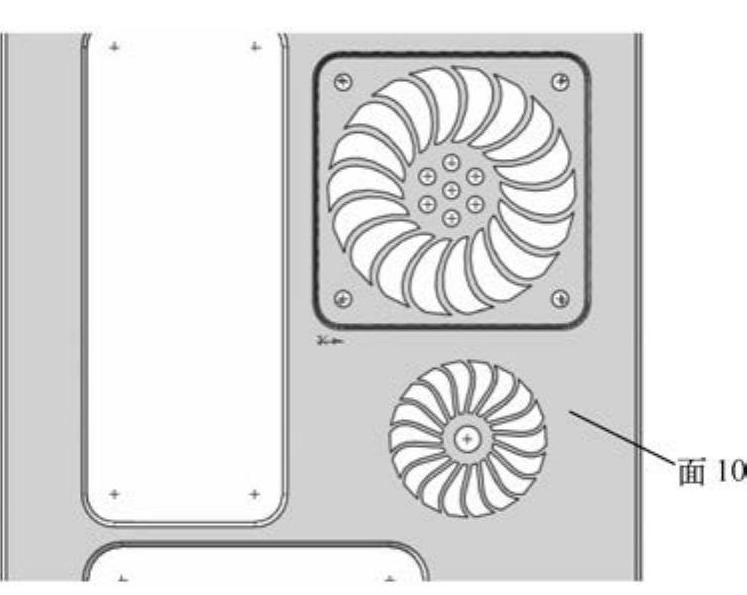

图9-138 圆周阵列切除特征
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
圆周阵列。执行“视图”→“临时轴”菜单命令，显示临时轴。单击“特征”工具栏中的“圆周阵列”按钮
，或执行“插入”→“阵列/镜像”→“圆周阵列”菜单命令，弹出“圆周阵列”属性管理器，选择圆孔的轴线为基准轴，输入阵列个数为4，勾选“等间距”复选框，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮
，圆周阵列切除特征如图9-140所示。

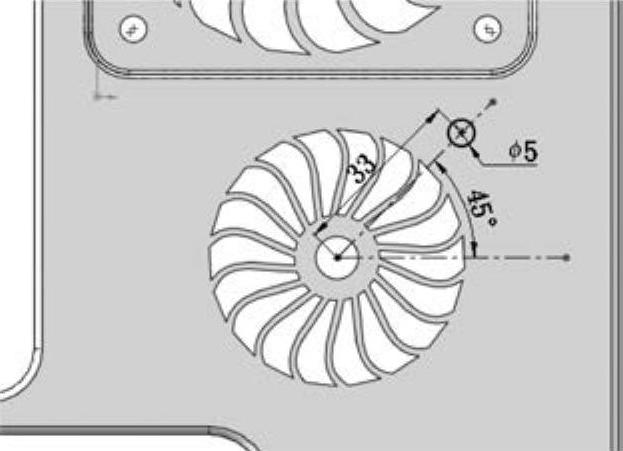

图9-139 绘制草图

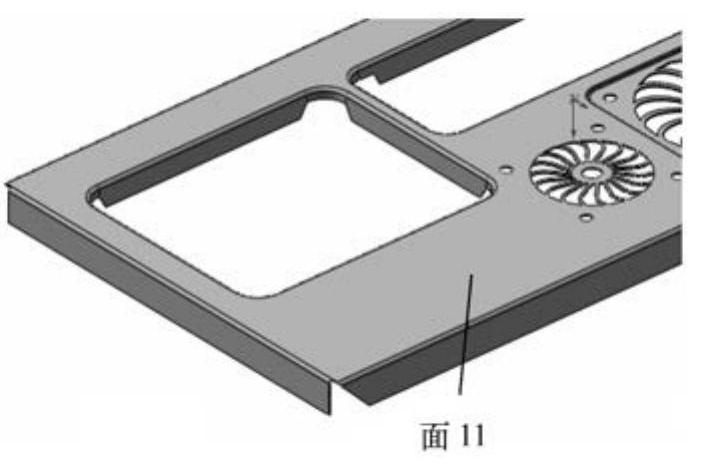

图9-140 圆周阵列切除特征
