【摘要】：根据如图9-204所示的路径可以找到成形工具文件夹，找到需要添加的成形工具“主板成形工具1”，将其拖放到钣金零件的侧面上。单击“草图”工具栏中的“智能尺寸”按钮，标注出成形工具在钣金零件上的位置尺寸，如图9-205所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成成形工具的添加，如图9-206所示。创建的成形工具如图9-208所示。
添加成形工具到库。打开“随书光盘/源文件/计算机机箱/顶板成形工具”，在设计树的“主板成形工具1”上单击鼠标右键，在弹出的快捷菜单中单击“添加到库”选项，弹出“添加到库”属性管理器，将前板成形工具添加到“design library/forming tools/lances”，单击“确定”按钮
，添加成形工具到设计库。
向主板添加成形工具。单击系统右边的“设计库”按钮
，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图9-204所示。根据如图9-204所示的路径可以找到成形工具文件夹
，找到需要添加的成形工具“主板成形工具1”，将其拖放到钣金零件的侧面上。
单击“草图”工具栏中的“智能尺寸”按钮
，标注出成形工具在钣金零件上的位置尺寸，如图9-205所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成成形工具的添加，如图9-206所示。

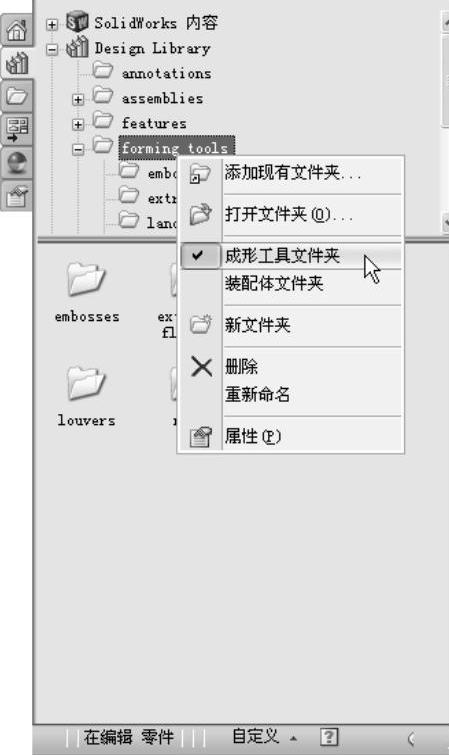

图9-204 “设计库”对话框

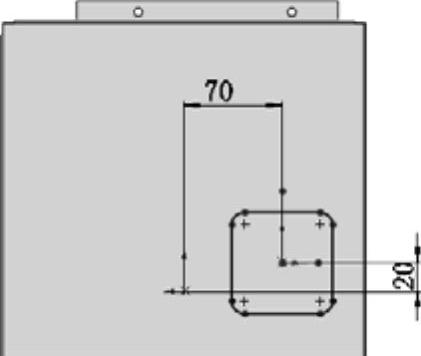

图9-205 成形工具的位置尺寸
(https://www.daowen.com)

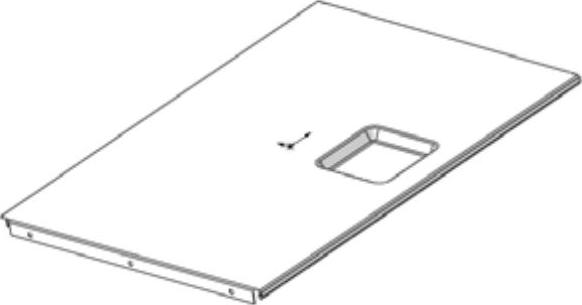

图9-206 添加成形工具1
重复步骤
和步骤
，添加主板成形工具2、主板成形工具3和主板成形工具4，成形工具定位尺寸如图9-207所示。创建的成形工具如图9-208所示。

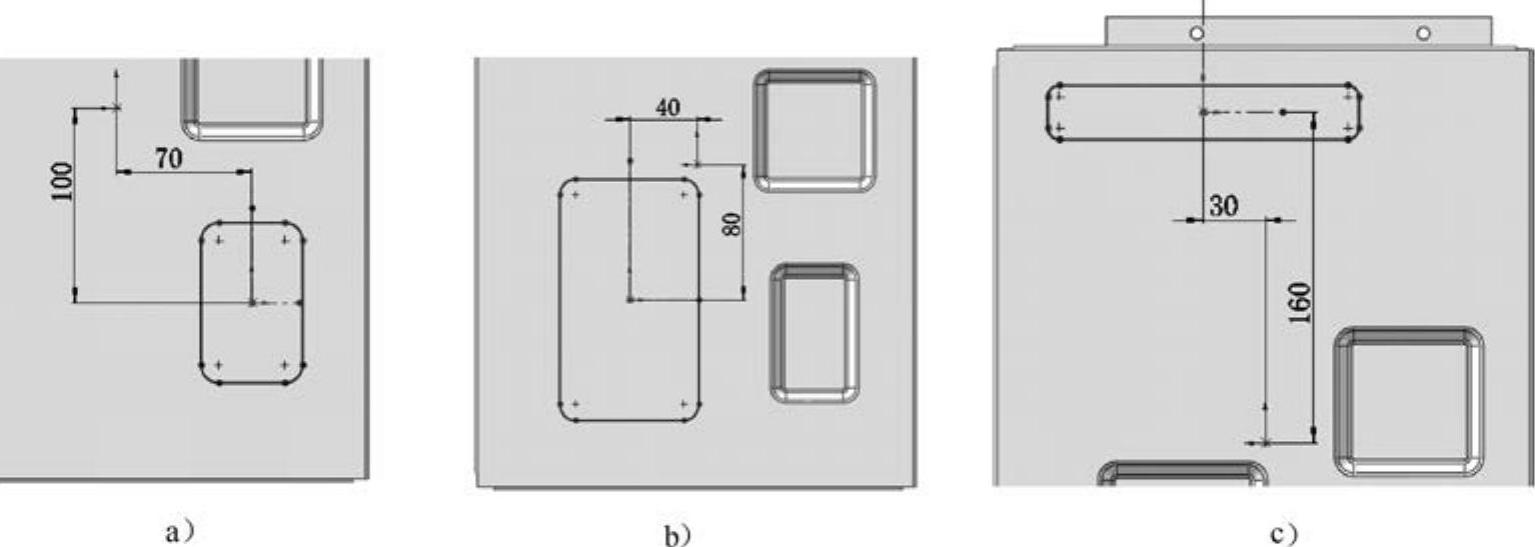

图9-207 成形工具定位尺寸
a）添加成形工具2 b）添加成形工具3 c）添加成形工具4

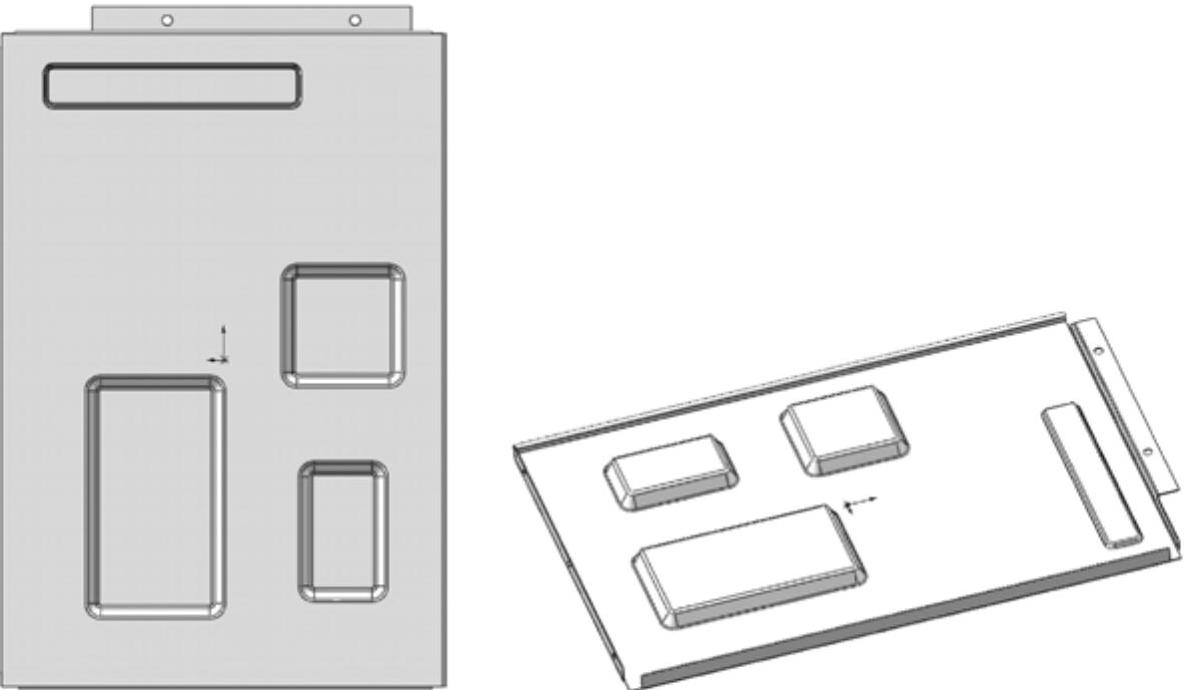

图9-208 创建的成形工具
