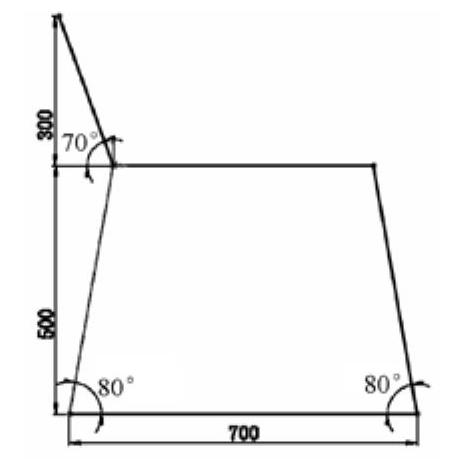

图10-105 绘制草图
启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。
单击“草图”工具栏中的“直线”按钮
，绘制如图10-105所示的草图并标注尺寸。
单击“草图”工具栏中的“绘制圆角”按钮
，弹出如图10-106所示的“绘制圆角”属性管理器，绘制如图10-107所示的圆角。

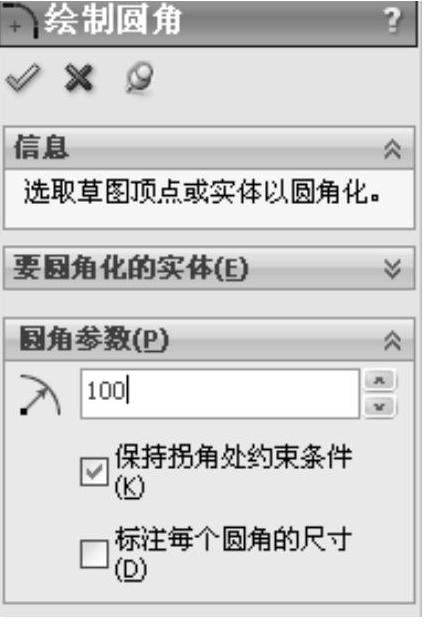

图10-106 “绘制圆角”属性管理器

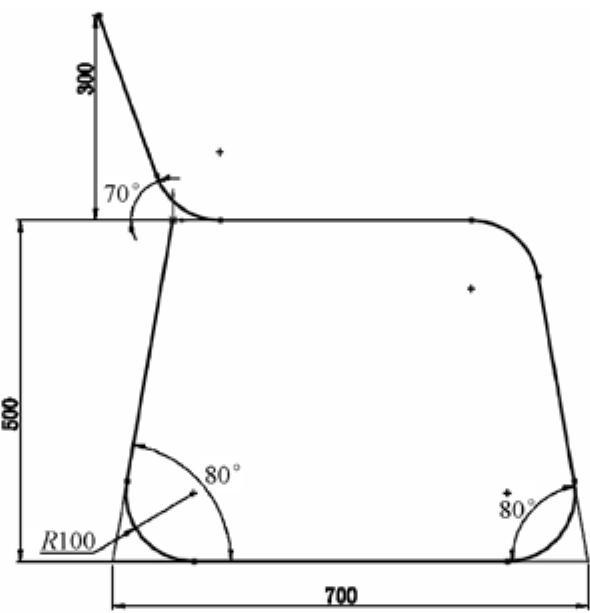

图10-107 绘制圆角
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮
，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“21.3×2.3”大小，然后在视图中拾取上一步绘制的草图，如图10-108所示。单击“确定”按钮
，创建结构构件，如图10-109所示。
(https://www.daowen.com)
图10-108 “结构构件”属性管理器

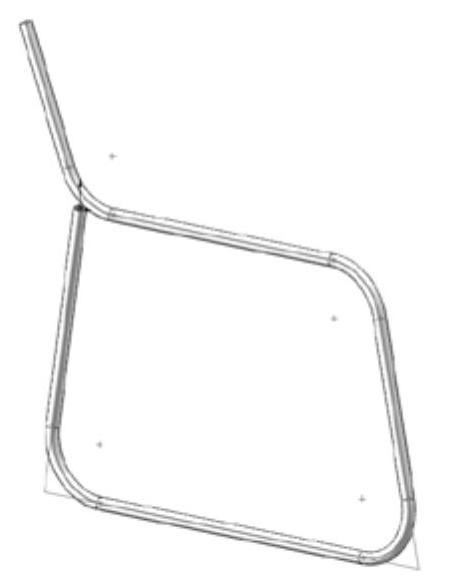

图10-109 创建结构构件
创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮
，弹出如图10-110所示的“基准面”属性管理器。选择“前视基准面”为参考面，输入偏移距离为250.00mm，单击“确定”按钮
，完成基准面的创建。
镜像结构构件。单击“特征”工具栏中的“镜像”按钮
，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，选择上一步创建的基准面为镜像面，选择视图中所有的结构构件为要镜像的实体，如图10-111所示。单击“确定”按钮
，镜像结构构件如图10-112所示。

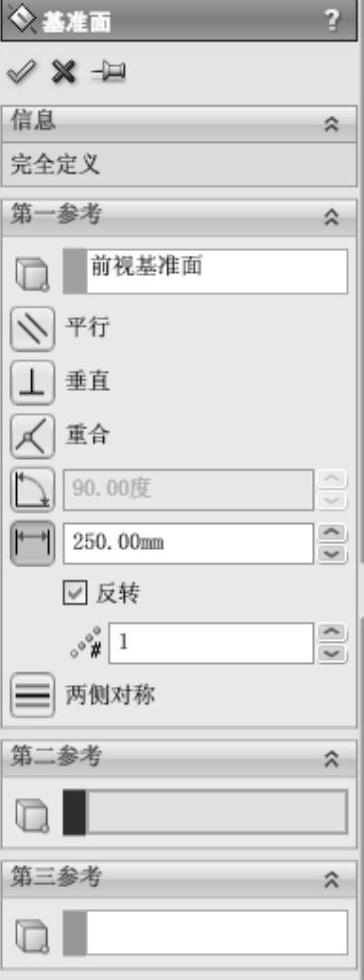

图10-110 “基准面”属性管理器

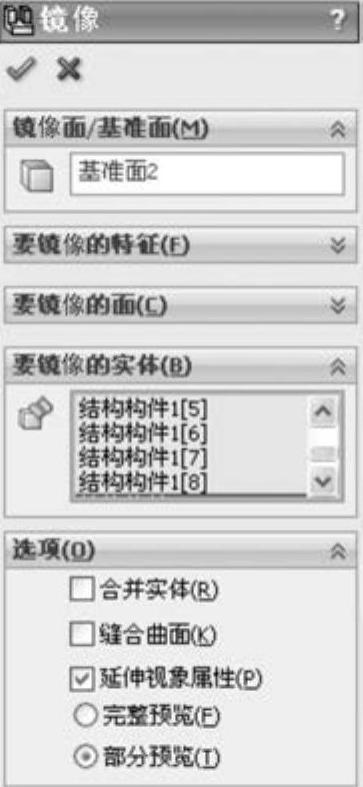

图10-111 “镜像”属性管理器

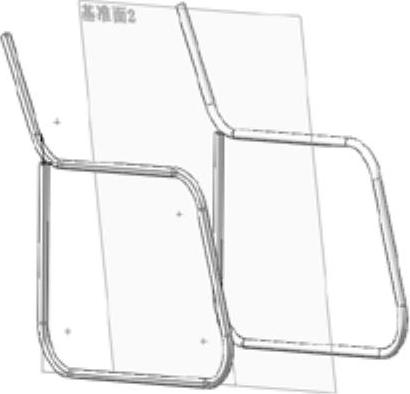

图10-112 镜像结构构件
