空调器一般都是上门维修,而维修时离不开工具。本节主要对上门维修常用工具及常用备件做一简单介绍。上门维修常用工具见表1-1。

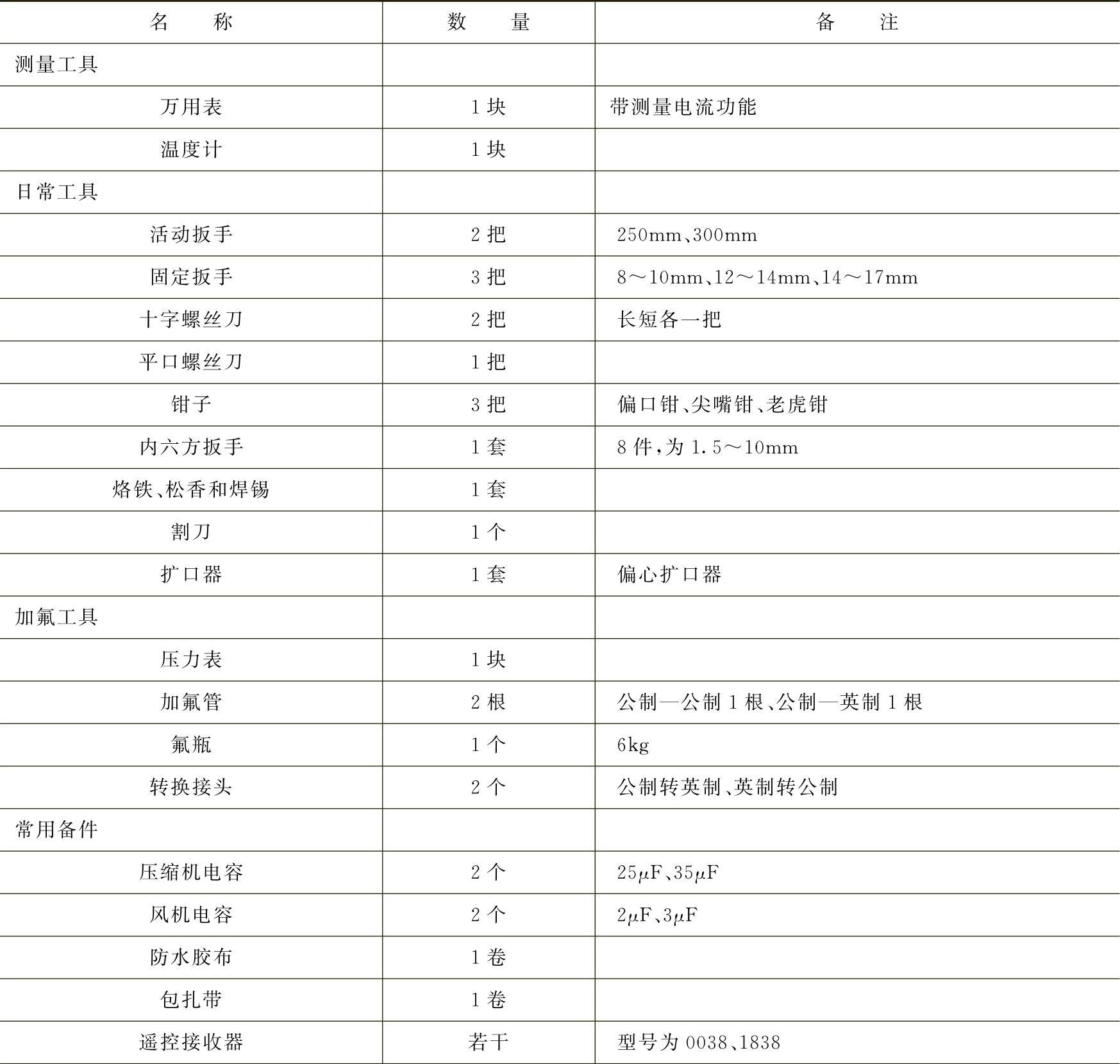

表1-1 上门维修常用工具

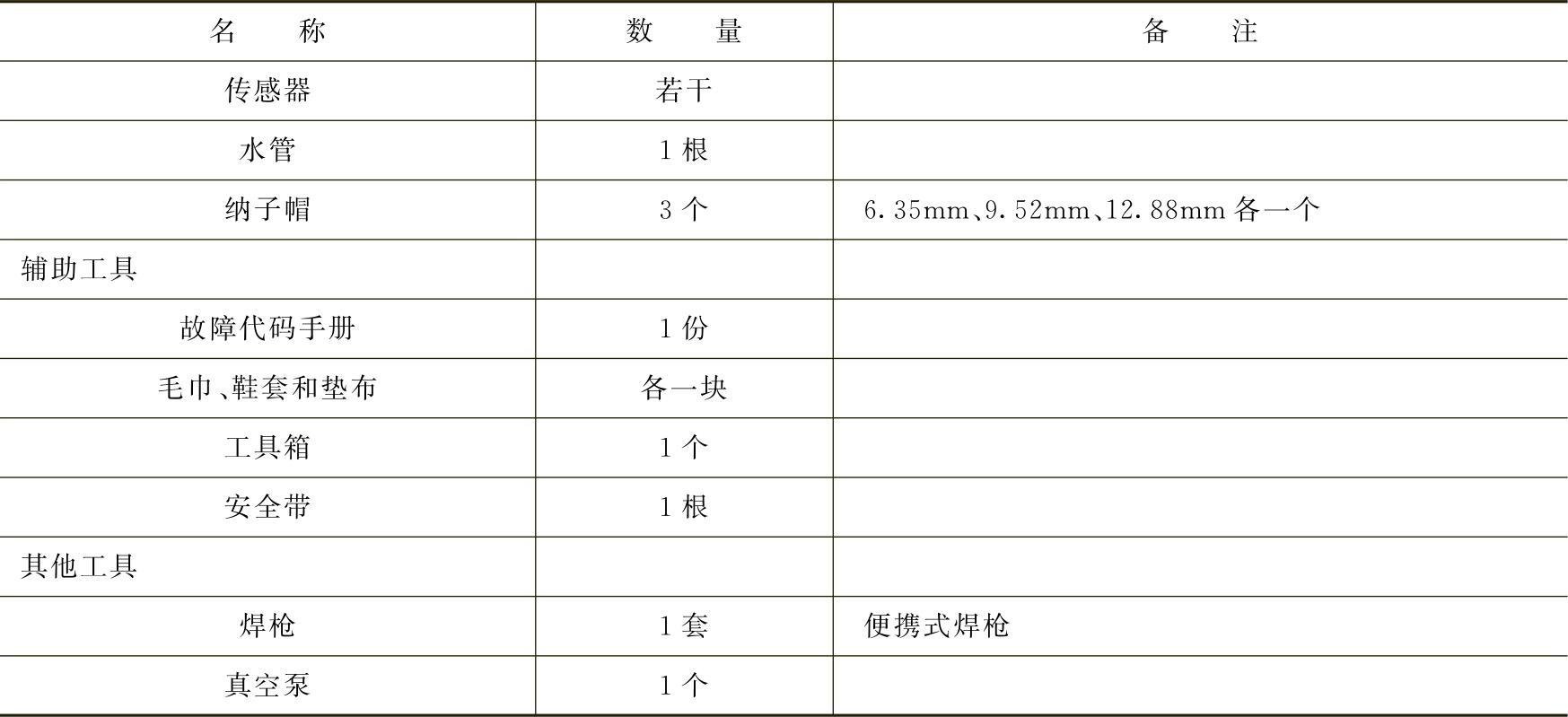

(续)

1.万用表

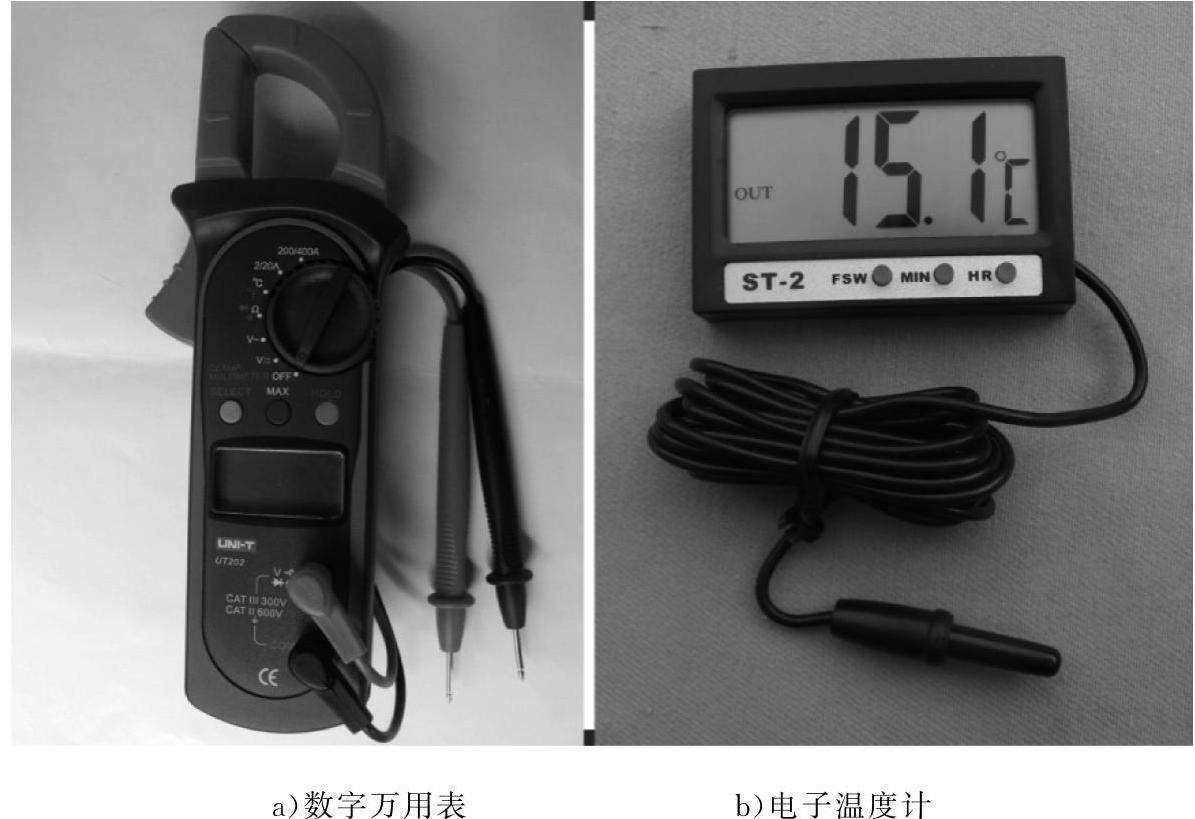

图1-1a为数字万用表实物外形。其作用是检测交流或直流电压、电流、电阻等。

上门维修时推荐使用数字万用表,理由是数值精确且携带方便；而携带指针万用表时容易损坏表头上的玻璃。如果万用表不具备测量电流功能,还应再携带一块钳形电流表。

2.温度计

图1-1b为电子温度计实物外形。它在检测空调器制冷(或制热)效果时使用,通过检测室内机进风口和出风口的温度差来判断空调器是否正常工作。上门维修时,建议选择电子温度计。

图1-1 数字万用表和电子温度计

3.活动扳手

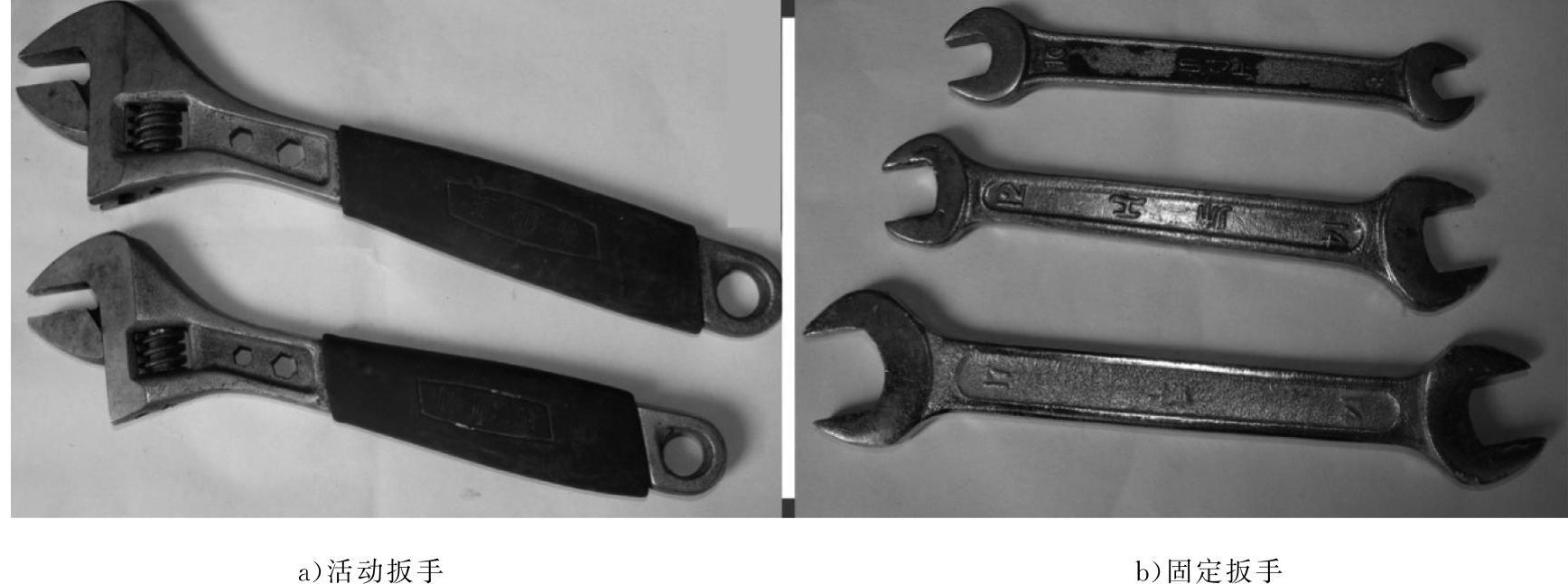

图1-2a为活动扳手实物外形。其作用是紧固连接铜管的螺母。

由于紧固室内机铜管螺母时需要两把扳手,因此上门维修时应携带两把扳手,建议250mm、300mm各一把。

4.固定扳手

图1-2b为固定扳手实物外形。

建议携带3把固定扳手:12～14mm、14～17mm扳手用来拆除室外机底脚螺丝；8～10mm扳手用来拆除压缩机接线盖螺丝或室外风扇固定螺丝。对于室外机三通阀检修口螺母,也可使用14mm的固定扳手。

图1-2 活动扳手和固定扳手

5.十字螺丝刀

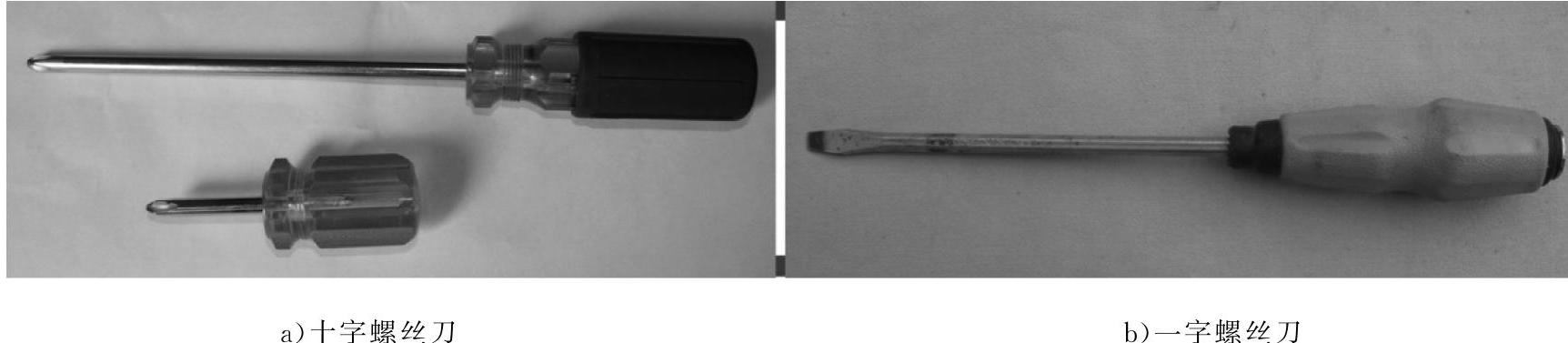

图1-3a为十字螺丝刀实物外形。其作用是拆除十字螺丝。

建议配备两把十字螺丝刀:长螺丝刀用于拆除空调器外壳螺丝；短螺丝刀用于拆除室外机外壳后部(靠墙一侧)螺丝。

6.一字螺丝刀

图1-3b为一字螺丝刀实物外形。其作用是拆除一字螺丝。由于现在一字螺丝在空调器中使用较少,所以平时携带一把即可。

图1-3 十字螺丝刀和一字螺丝刀

7.钳子

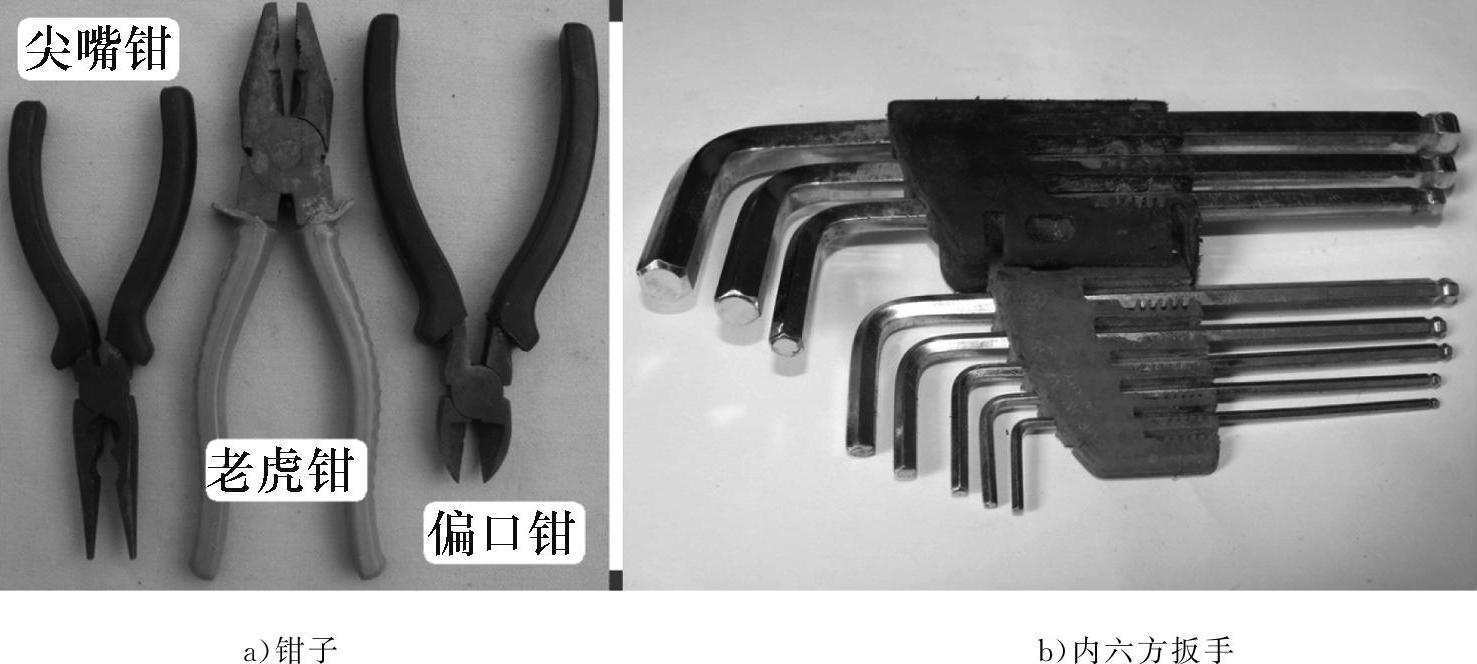

图1-4a为钳子实物外形。

上门维修时,配备3把钳子:尖嘴钳子用来夹持体积较小的物品；偏口钳子用来剪线；老虎钳用来夹住需要使用大力气的部位。

8.内六方扳手

图1-4b为内六方扳手实物外形。其作用是打开和关闭二通阀或三通阀阀芯。

最常用的是4mm和5mm的内六方扳手,根据实际情况,某些老式空调器也使用8mm或10mm的内六方扳手,而拆除室内风机与贯流风扇固定螺丝时需要用到2.5mm的内六方扳手,所以建议配备一套,具体为1.5mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm,共8件。

图1-4 钳子和内六方扳手

9.烙铁、松香和焊锡

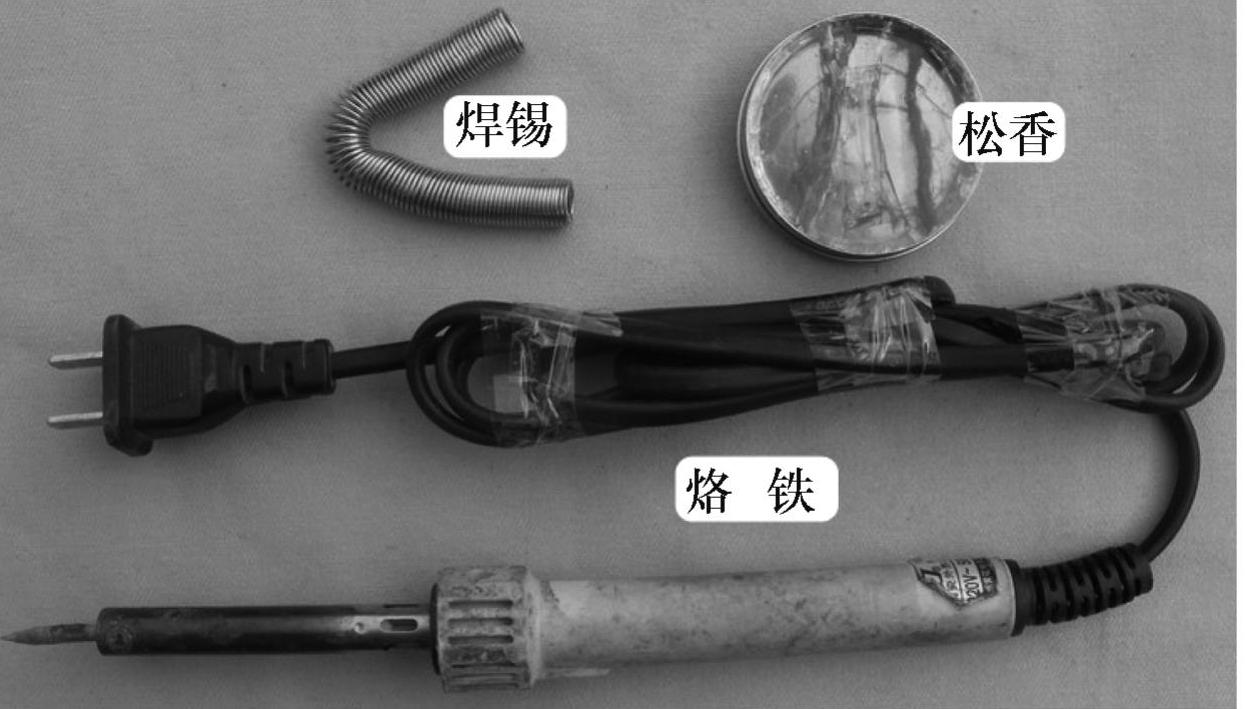

图1-5为焊接工具(烙铁、松香和焊锡)实物外形。它在焊接或更换主板电子元器件时使用。烙铁功率建议选用30W；松香和焊锡选择易携带的产品。

图1-5 焊接工具

10.割刀和扩口器

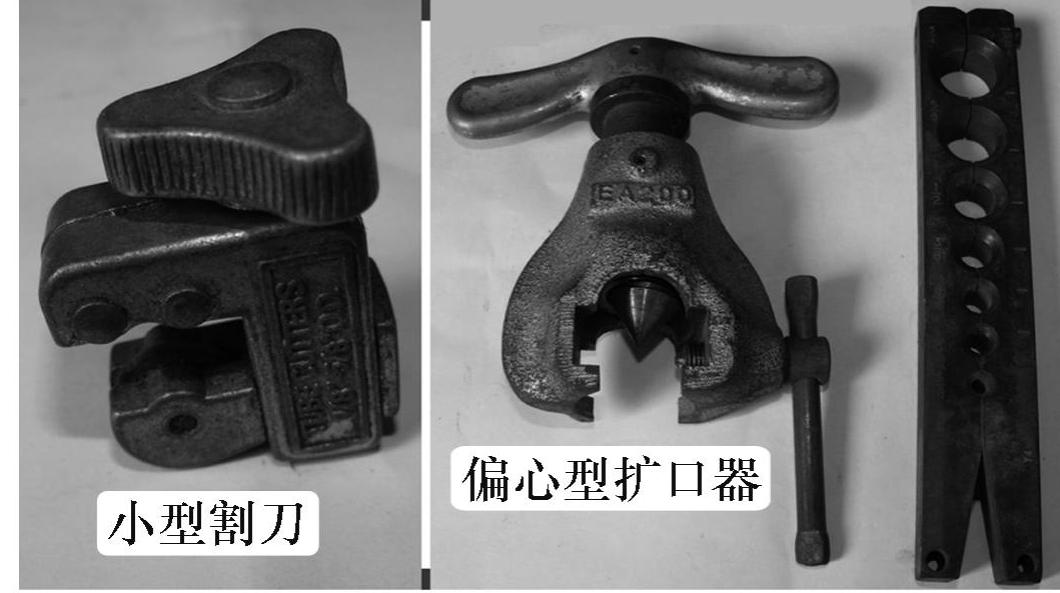

图1-6为割刀和扩口器实物外形。

割刀用来切割铜管；扩口器则是将铜管改为各种需要的接口。实际上门维修时,使用小型割刀即可；扩口器建议使用偏心型。

图1-6 割刀和扩口器

11.压力表

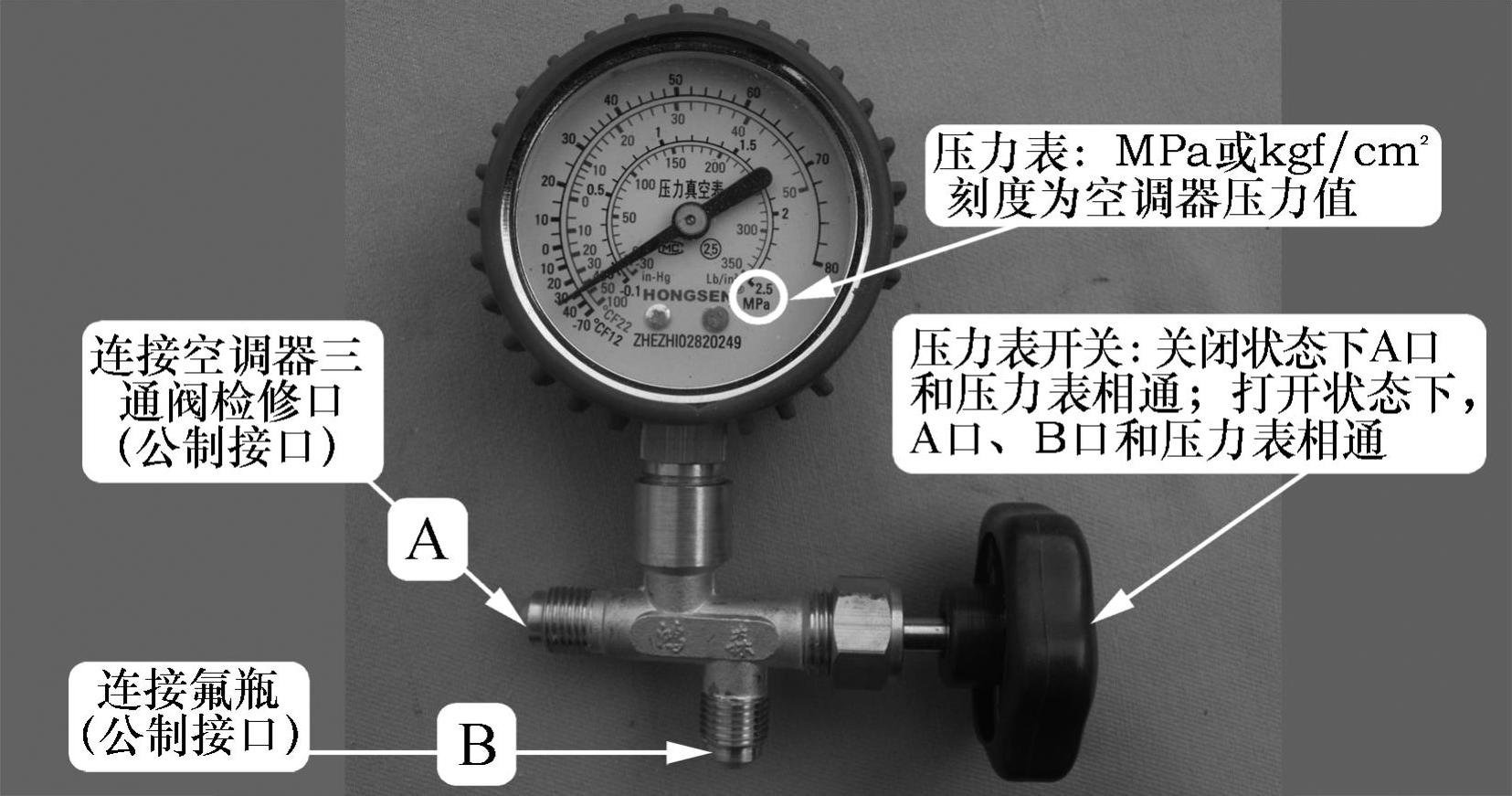

图1-7为压力表实物外形。其作用是检测系统压力。

压力表通常分为高压表和低压表两种。低压表的最高压力一般为1.6MPa左右,常在夏季维修制冷模式下使用；而在冬季维修制热模式下,由于系统运行压力较大,需要换用高压表(最高压力一般能达到3.5MPa),所以选用压力表时要根据实际情况进行选择。

①制冷模式下,正常压力为0.4～0.5MPa；制热模式下,正常压力为1.8～2.2MPa。

②1MPa=10kgf/cm²。

图1-7 压力表(www.daowen.com)

12.加氟管

图1-8为加氟管实物外形。其作用是连接氟瓶、真空泵、压力表(表阀的连接口)、空调器三通阀检修口等。

一般有两根即可,一根为公制—公制,连接氟瓶和压力表；一根为公制—英制,连接压力表和空调器检修口。

①空调器检修口一般为英制接口。

②选取加氟管时,应根据氟瓶的接口来决定。如果氟瓶接口为英制,则应使用两根公制—英制的加氟管。

图1-8 加氟管

13.氟瓶

图1-9a为氟瓶实物外形。它是储存制冷剂的钢瓶。使用时,选择容量为6kg的即可,太大则不易携带,太小则不方便使用。

14.转换接头

图1-9b为转换接头实物外形。

由于空调器三通阀检修口有公制和英制两种,检修时,如加氟管不合适,则不能进行检修,此时可以用转换接头进行连接,常见有公制转英制和英制转公制两种。

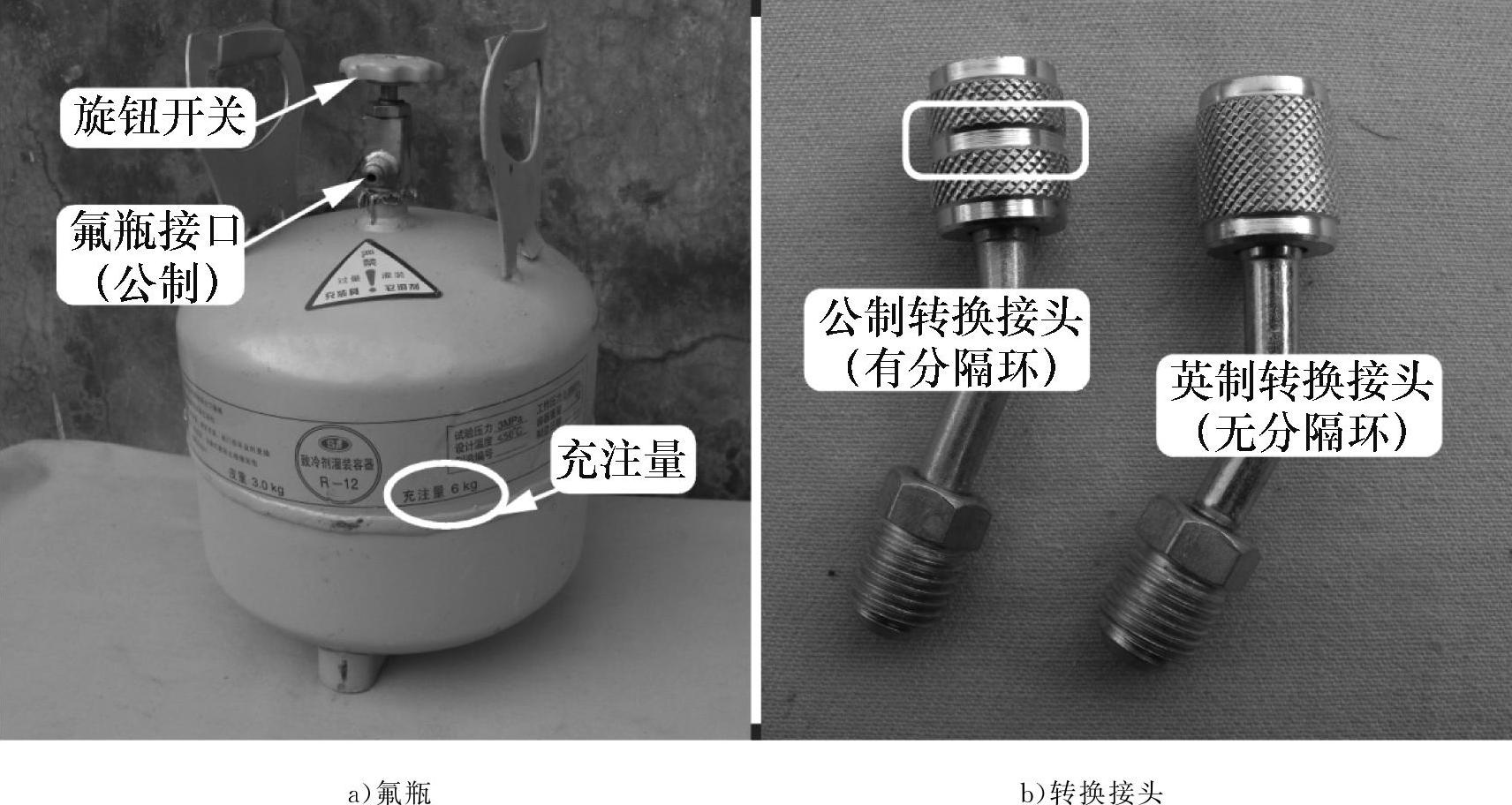

图1-9 氟瓶和转换接头

15.压缩机电容和风机电容

由于压缩机电容和风机电容比较容易损坏,所以压缩机电容25μF、35μF各备一个,风机电容2μF、3μF各备一个。

16.防水胶布和包扎带

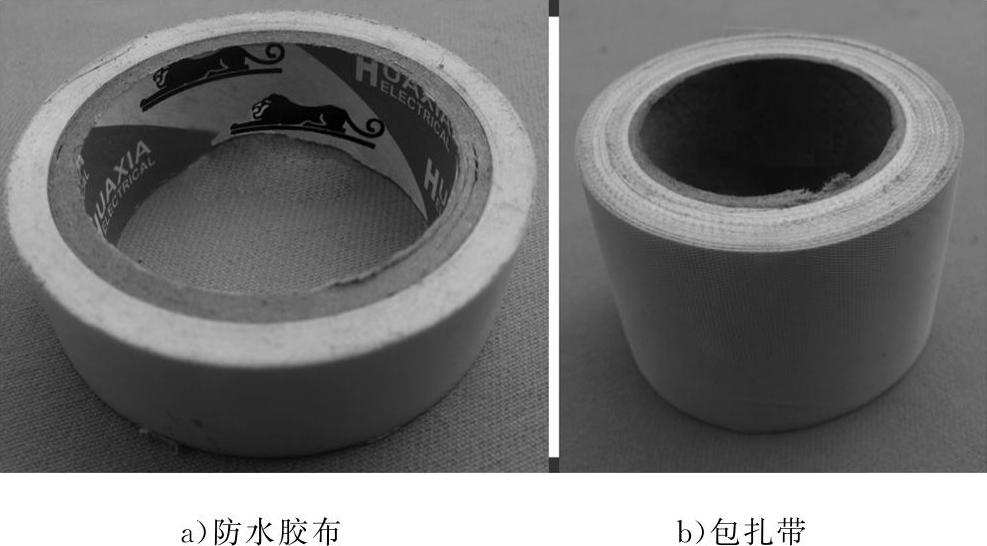

图1-10为防水胶布和包扎带实物外形。

系统缺氟检查室内机接口时,需要将连接管道外部包扎带去掉,而维修完成后则需要用包扎带重新包扎连接管道以恢复外观；防水胶布用来包扎连接线接头。

图1-10 防水胶布和包扎带

17.遥控信号接收器

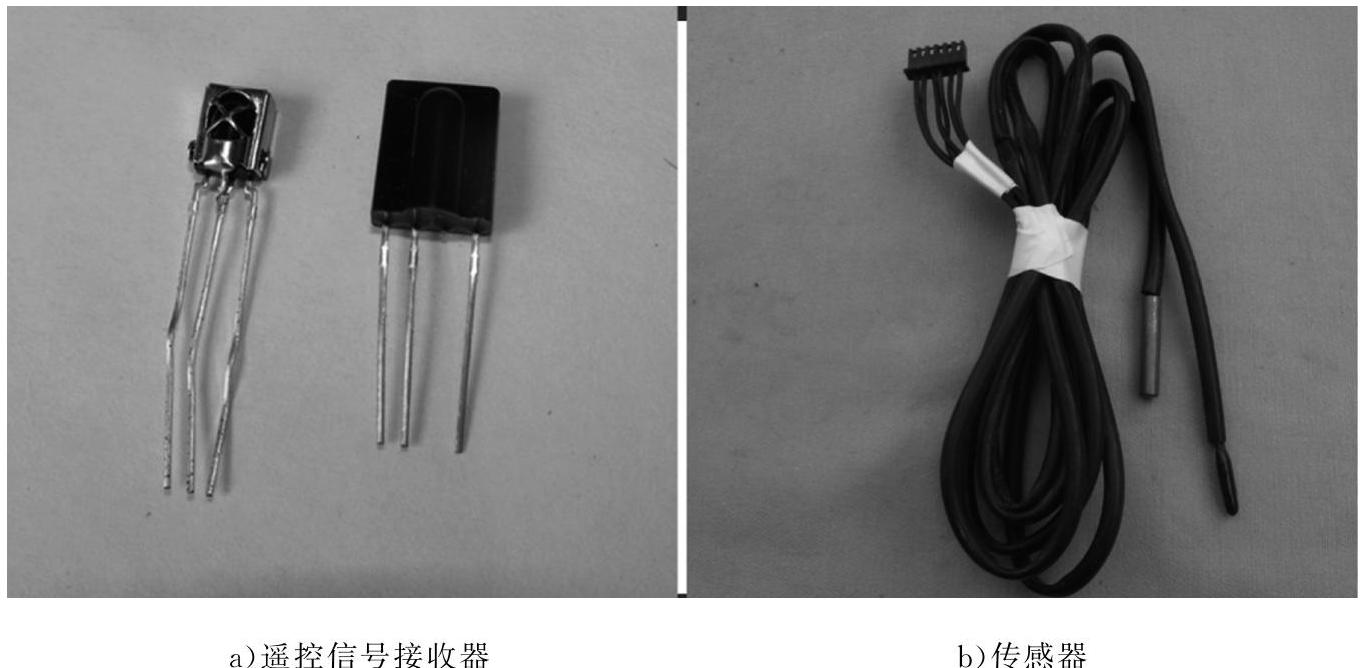

图1-11a为遥控信号接收器实物外形。由于空调器中遥控信号接收器比较容易损坏,所以应有此类备件,型号为1838或0038,数量若干。

18.传感器

图1-11b为传感器实物外形。由于空调器中环温与管温传感器比较容易损坏(尤其是管温传感器),所以应有此类备件,常见型号为25℃/5kΩ、25℃/10kΩ、25℃/15kΩ,数量若干。

图1-11 遥控信号接收器和传感器

19.水管

图1-12a为水管实物外形。空调器漏水故障较多,经常需要更换水管,所以建议带1根水管作为备件。

20.纳子帽

图1-12b为纳子帽实物外形。系统漏氟故障中,由于纳子帽损坏引起的故障占到一定比例,建议带上直径为6.35mm、9.52mm、12.88mm的纳子帽作为备件。

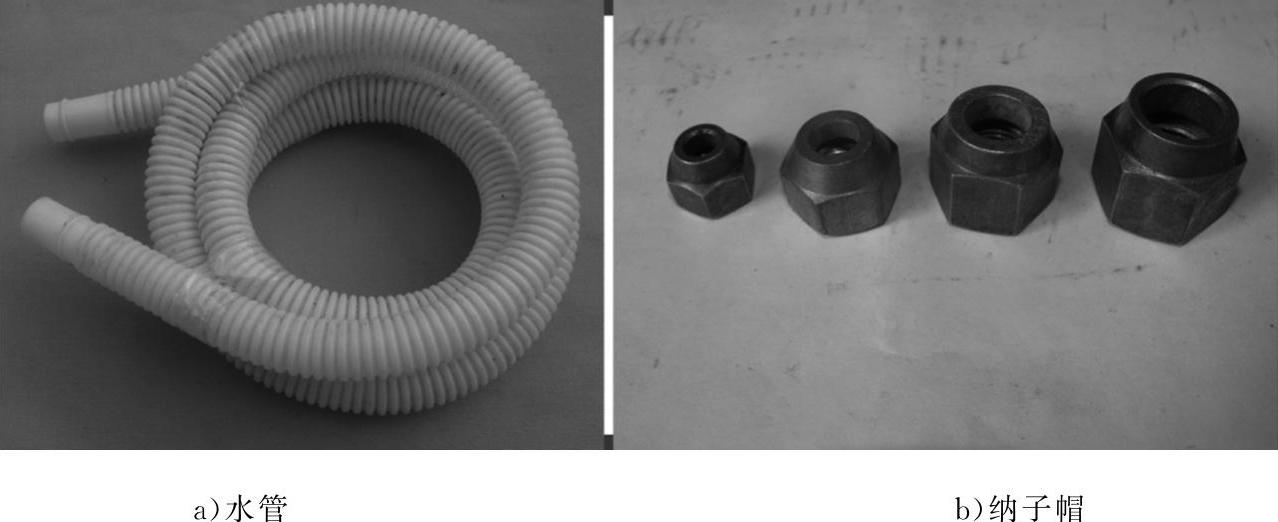

图1-12 水管和纳子帽

21.故障代码手册

由于现在空调器智能化程度比较高,能够自检故障并通过指示灯闪烁或显示屏显示字母来给予提示,如果带有故障代码手册,则可以迅速排除故障。上门维修时,可以根据实际情况进行选择。

22.毛巾、鞋套和垫布

毛巾可用来在维修完成后擦拭空调器,或系统缺氟如需要检查漏点,可以在毛巾上面倒些洗洁精产生肥皂泡检查漏点；上门维修空调器进用户家时要穿上鞋套,以免将用户家地面弄脏；垫布是在维修时用于暂放工具箱,其作用也是防止将用户家地面搞脏。

23.工具箱

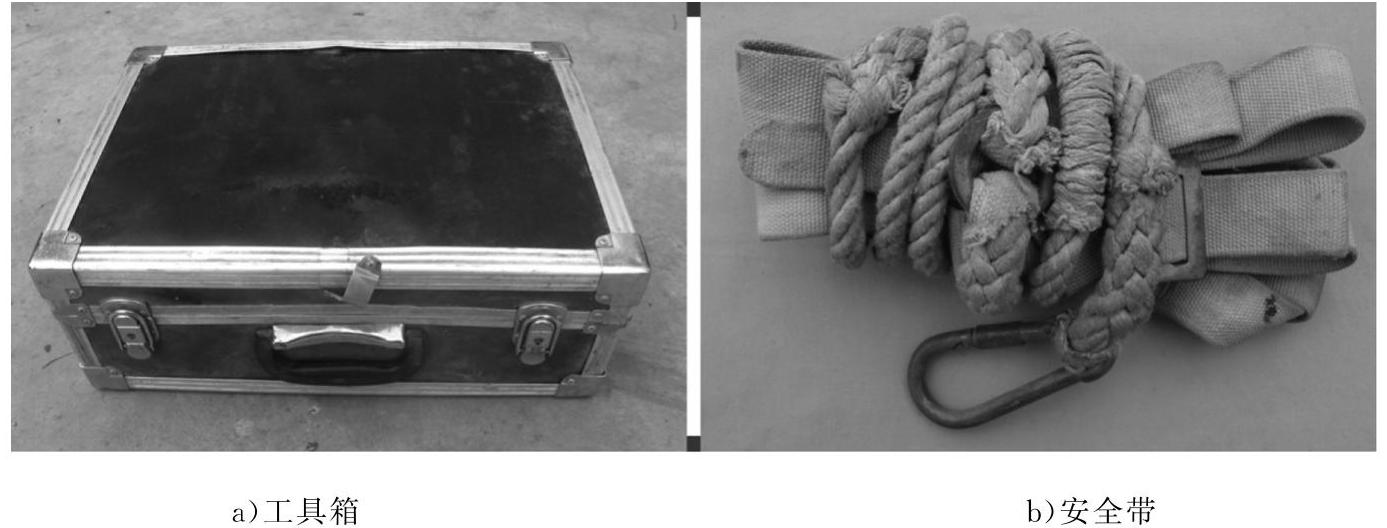

图1-13a为工具箱实物外形。它是存放工具的箱子。

上门维修时,建议使用外壳为硬板的工具箱,这样在维修室内机时如因高度不够,可以站在工具箱上面进行维修操作。

24.安全带

图1-13b为安全带实物外形。

空调器维修属于高空特种作业,危险系数较大,因此一定要携带安全带,且应选择国标产品。

图1-13 工具箱和安全带

25.焊炬和真空泵

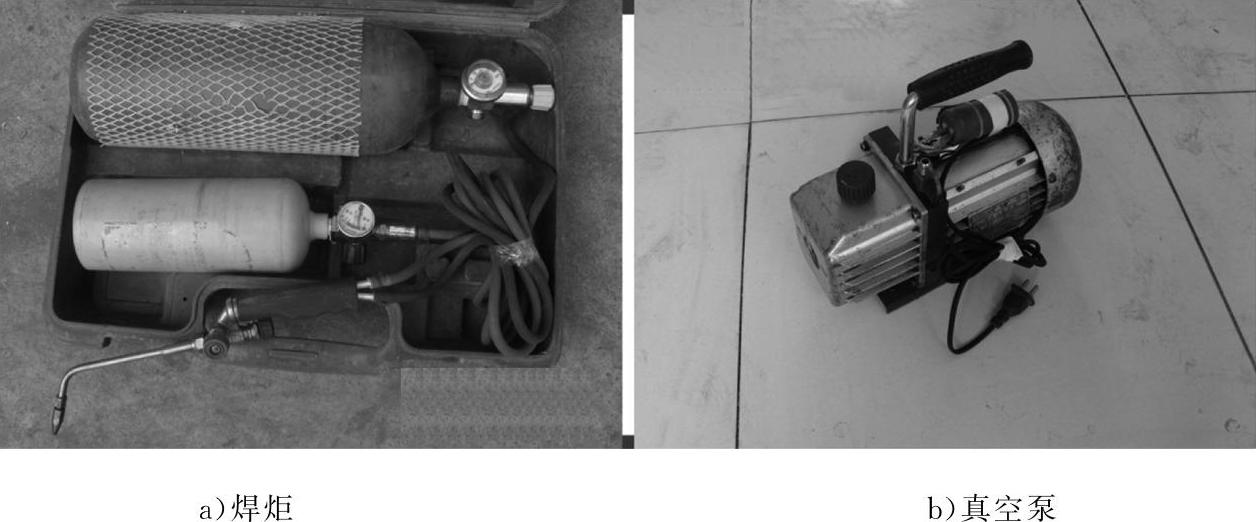

图1-14为焊炬和真空泵实物外形。

焊炬用来焊接空调器内部铜管,实际上门维修时可以选择便携式焊炬；真空泵用来抽除制冷系统内空气,可以根据实际情况选择是否配备。

图1-14 焊炬和真空泵
