故障分析与检修：根据故障现象及检修经验，可初步判断照明灯、风扇电动机、转盘电动机的供电电路有故障。在该机中，照明灯、风扇电动机、转盘电动机的供电电路主要由RY1、TR8、CN1的C端子及黄色导线等组成，其电路原理图如图4-75所示。

在图4-75中，照明灯的供电回路是：电源插头的N输入线路（蓝线）→过热切断保护器1→白线→RY2继电器输入端电极→红线→RY3继电器输入端电极→蓝线→CN1的B端→RY1继电器动触头开关→CN1的C端→黄线→照明灯→棕线→S3门控开关的输入端电极→红线→电源熔断器→棕线→电源插头L输入端。

图4-69 美的KD20C-CF型微波炉中烧烤火力控制电路原理图

注：该图依实物绘制，仅供参考。

图4-70 美的KD20C-CF型微波炉电脑板中RY2、RY3继电器实物图

在图4-75中，风扇电动机的供电回路是：电源插头N线路输入端→蓝线→过热切断保护器1→白线→RY2继电器输入端电极→红色→RY3继电器输入端电极→蓝线→CN1的B端→RY1继电器的动触头开关→CN1的C端→黄线→照明灯电极→黄线→风扇电极→棕线→过热切断保护器2的输入端电极→红线→S2门控开关的3、1端→黑线→S3门控开关→红线→电源熔断器→棕线→电源插头L输入端。

图4-71 美的KD20C-CF型微波炉电脑板中＋12V整流输出电路元器件实物图

图4-72 美的KD20C-CF型微波炉电脑板中的＋12V电压整流滤波输出电路原理图

注：该图依实物绘制，仅供参考。

图4-73 美的KD20C-CF型微波炉电脑板中＋5V稳压输出电路元器件实物图

在图4-75中，转盘电动机的供电回路是：电源插头N线路输入端→蓝线→过热切断保护器1→白线→RY2继电器的输入端电极→红线→RY3继电器输入端电极→蓝线→CN1的B端→RY1继电器的动触头开关→CN1的C端→黄线→转盘电动机→棕线→高压变压器的输入端电极→红线→S2门控开关的3、1端→黑线→S3门控开关→红线→电源保险管→棕线→电源插头L输入端。(www.daowen.com)

图4-74 美的KD20C-CF型微波炉电脑板中＋5V稳压输出电路原理图

注：该图依实物绘制，仅供参考。

图4-75 美的KD20C-CF型微波炉中照明灯、风扇电动机、转盘电动机供电电路原理图

注：该图依实物绘制，仅供参考。

从上述照明灯、风扇电动机、转盘电动机的供电回路分析中来看，它们的一个共同特点都是经过CN1插座的B端和C端，其中B端和A端用于220V电压输入，为电脑板供电。但从故障现象中显示窗有字符来看，则说明电脑板有220V电压输入，因而也就说明门控开关等输入线路是正常的。这时与照明灯、风扇电动机、转盘电动机的供电电路有共同关联点就只是RY1继电器和CN1的C端。因此，这时应重点检查RY1继电器及其控制电路，其实物如图4-76和图4-77所示。

经检查，发现CN1的C端始终无电压输出，检查RY1继电器动触头开关两极间的电阻值为∞（拔去CN1的C端插头测量），再检查TR8集电极电压始终为12V，但检测IC1（SN8P2604KB）⑥脚有5.1V／0V转换电平，而TR8基极始终为0V低电平。因而说明IC1⑥脚至TR8基极的线路有开路性故障。

经进一步检查，结果是R22与TR8基极之间的印制电路在R22电极端附近开裂，将其补焊后，故障排除。

小结：这是一种比较隐蔽的故障，其原因是印制电路板有原始划伤，只是在新时仍能导通，但随着使用时间增长，划伤处因氧化使其导通电阻值增大，最终形成不导通故障。该机在此前曾出现过照明灯时亮时不亮现象，但经几次检修均未能排除故障。因此，在一些疑难故障检修中，应注意检查电脑板的印制电路。

图4-76 美的KD20C-CF型微波炉电脑板中RY①继电器实物图

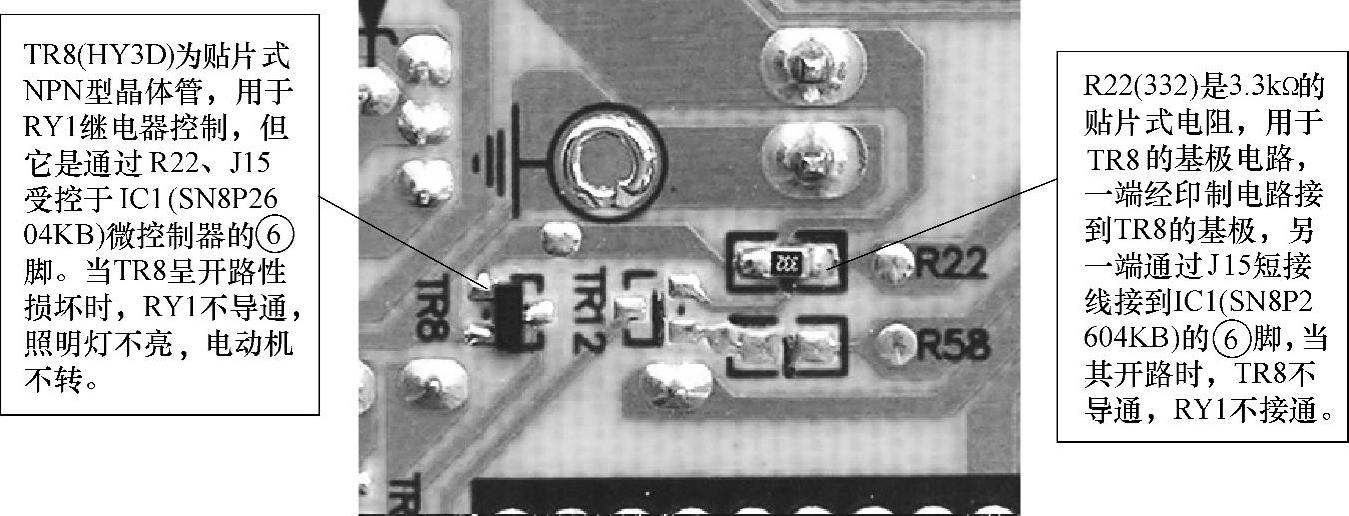

图4-77 美的KD20C-CF型微波炉电脑板印制电路中RY①控制元器件实物图
