通信网的拓扑结构有网状网、星状网、环状网、总线型网、复合型网等。

1.网状网

多个节点或用户之间互连而成的通信网称为网状网，也叫直接互联网（完全或部分互联网），如图1-2（a）所示。具有N个节点的完全互联网需要有N（N－1）/2条传输链路。网状网具有线路冗余度大，网络可靠性高，任意两点间可直接通信的优点。同时也具有线路利用率低，成本高，扩容不方便等不足。通常在节点数目少、有很高可靠性要求的场合使用。

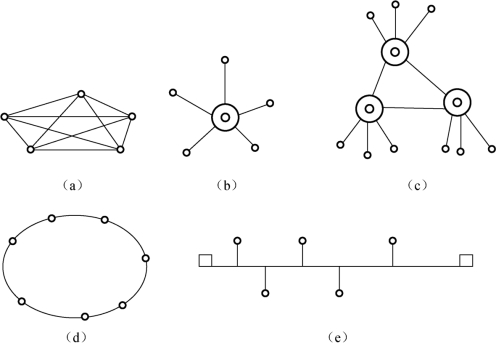

图1-2　通信网络拓扑结构

（a）网状网；（b）星状网；（c）复合型网；（d）环状网；（e）总线型网

2.星状网

星状网拓扑结构是一种以中央节点为中心，把若干外围节点（或终端）连接起来的辐射式互连结构，如图1-2（b）所示。与网状网相比，星状网降低了传输链路的成本，提高了线路的利用率。但其网络可靠性差，中心节点发生故障或转接不利，会使全网的通信都受到影响。本网适合在传输链路费用高于转接设备，对可靠性要求又不高的场合下使用。(www.daowen.com)

3.复合型网

复合型网是由网状网和星状网复合而成的网络，如图1-2（c）所示。本网络兼有网状网和星状网的优点，整个网络结构比较经济，且稳定性较好。本网在规模较大的局域网和电信骨干网中被广泛采用。

4.环状网

如果通信网各节点被连接成闭合的环路，则这种通信网被称为环状网，如图1-2（d）所示。N个节点的环形网需要N条传输链路。环型网可以是单向环，也可以是双向环。本网具有结构简单，容易实现，双向自愈环结构可以对网络进行自动保护的优点，同时具有若节点数较多时转接时延无法控制，不好扩容等缺点。主要使用于计算机局域网、光纤接入网、城域网、光传输网等网络。

5.总线型网

总线型网把所有的节点连接在同一总线上，是一种通路共享的结构，如图1-2（e）所示。

本网具有需要的传输链路少、节点间通信无须转接节点、控制方式简单、增减节点也很方便等优点，但是也具有网络服务性能和稳定性差、节点数目不宜过多、覆盖范围较小的缺点。主要应用于计算机局域网、电信接入网等网络。
