设置基准面。在左侧FeatureManager设计树中选择“前视基准面”，然后单击“视图（前导）”工具栏中的“正视于”图标按钮，将该基准面作为绘制图形的基准面。

绘制草图。单击“草图”面板中的“边角矩形”图标按钮，绘制如图7-39所示的草图并标注尺寸。

分割线。执行“插入”→“曲线”→“分割曲线”菜单命令，或者单击“特征”面板中的“分割曲线”图标按钮，此时系统弹出“分割曲线”属性管理器。选择分割类型为“投影”，选择上步绘制的草图为要投影的草图，选择旋转曲面为分割的面，单击属性管理器中的“确定”图标按钮，结果如图7-40所示。

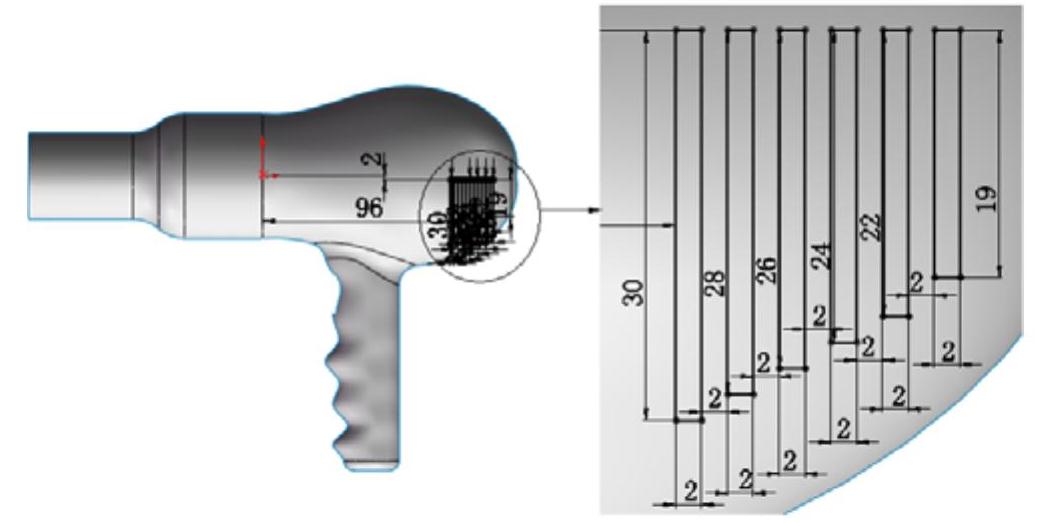

图7-39 绘制草图

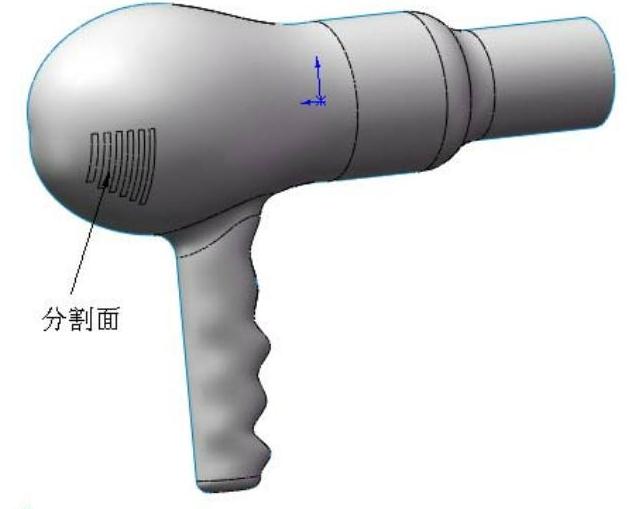

图7-40 分割线

镜像分割面。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”面板中的“镜像”图标按钮，此时系统弹出如图7-41所示的“镜像”属性管理器。选择“上视基准面”为镜像基准面，选择上步创建的分割面为要镜像的特征，单击属性管理器中的“确定”图标按钮，结果如图7-42所示。

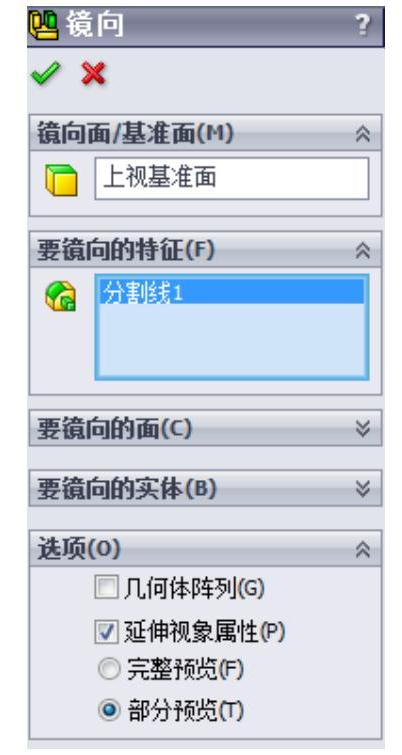

图7-41 “镜像”属性管理器

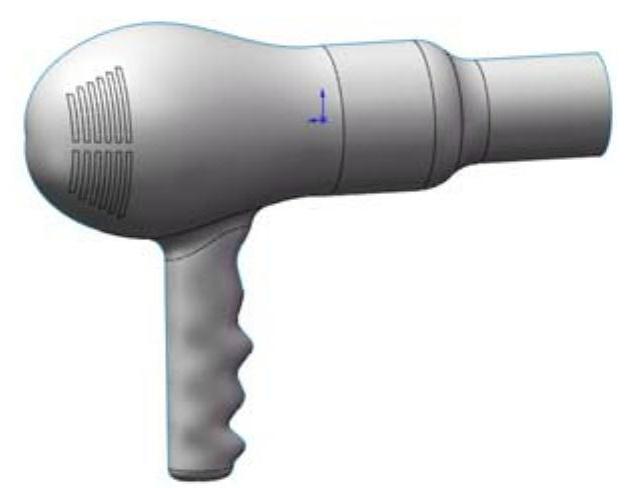

图7-42 镜像分割面

删除面。执行“插入”→“面”→“删除面”菜单命令，或者单击“曲面”工具栏中的“删除面”图标按钮，此时系统弹出“删除面”属性管理器。选择创建的分割面和镜像后的分割面为要删除的面，点选“删除”单选按钮，单击属性管理器中的“确定”图标按钮，结果如图7-43所示。(www.daowen.com)

镜像实体。执行“插入”→“阵列/镜像”→“镜像”菜单命令，或者单击“特征”面板中的“镜像”图标按钮，此时系统弹出“镜像”属性管理器。选择“前视基准面”为镜像基准面，选择视图中的所有实体为要镜像的实体，单击属性管理器中的“确定”图标按钮，结果如图7-44所示。

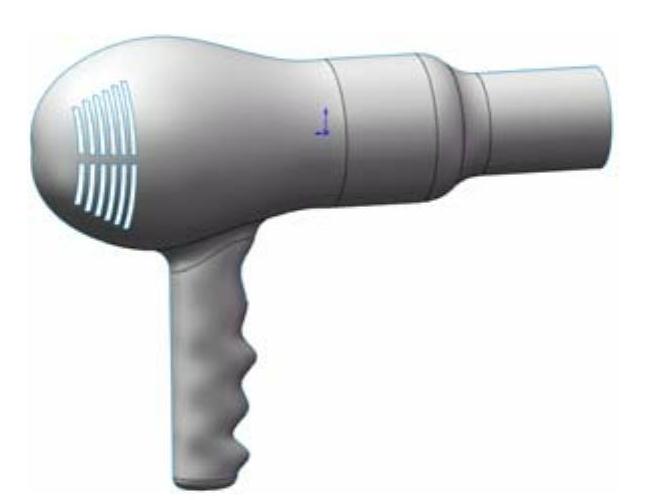

图7-43 删除分割面

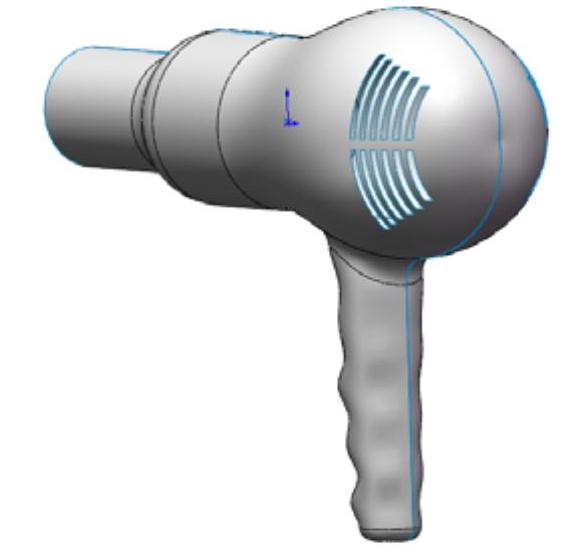

图7-44 镜像实体

缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令，或者单击“曲面”工具栏中的“缝合曲面”图标按钮，此时系统弹出“缝合曲面”属性管理器。选择视图中所有的曲面，单击属性管理器中的“确定”图标按钮。

加厚曲面。执行“插入”→“凸台/基体”→“加厚”菜单命令，此时系统弹出如图7-45所示的“加厚”属性管理器。选择视图中所有的曲面，选择“加厚侧面2”选项，输入厚度为2mm，单击属性管理器中的“确定”图标按钮，结果如图7-46所示。

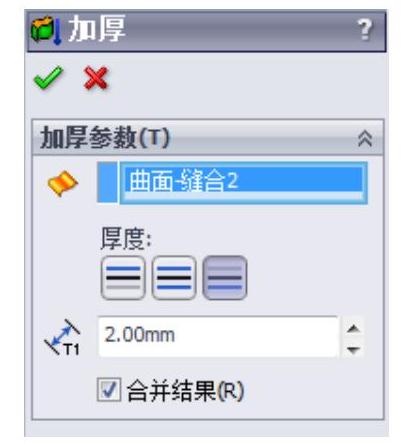

图7-45 “加厚”属性管理器

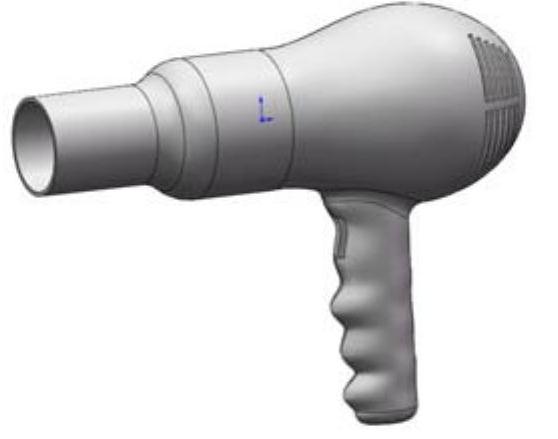

图7-46 加厚曲面
