转换为CAD兼容格式的方法

将DWG或DXF格式转换为SLDDRW格式的一般操作步骤如下：

Step1.选择命令。选择下拉菜单命令，系统弹出“打开”对话框。

Step2.打开文件。在“打开”对话框的下拉列表中选中选项，然后选取DWG格式的文件D：\sw13.5\work\ch11\ch11.07\ch11.07.02\base.dwg，单击按钮。

Step3.添加设置。

（1）在弹出的图11.7.2所示的“DWG/DXF输入”对话框中选中单选项和单选项，然后单击按钮，系统弹出图11.7.3所示的“DXF/DWG输入-工程图图层映射”对话框。

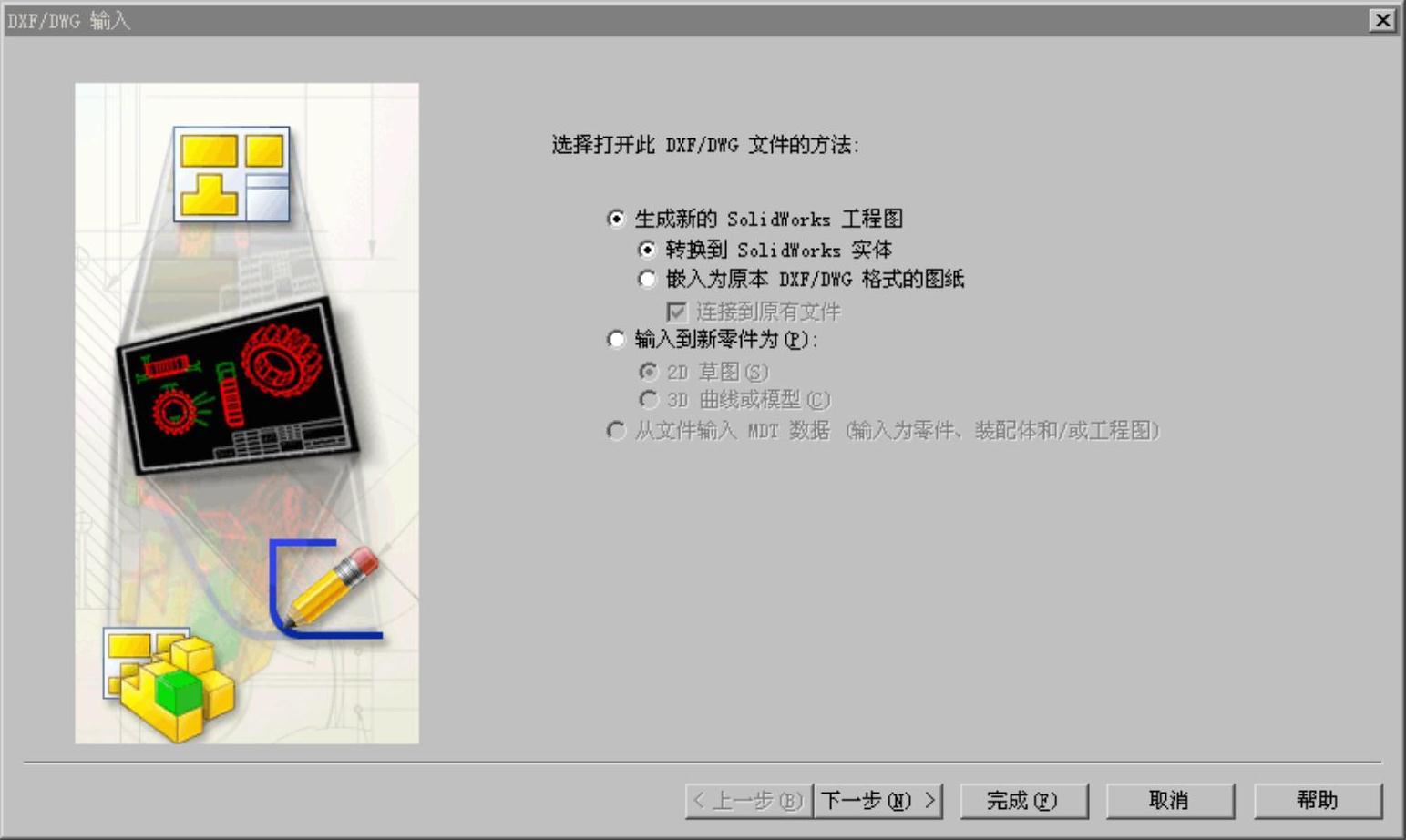

图11.7.2 “DXF/DWG输入”对话框

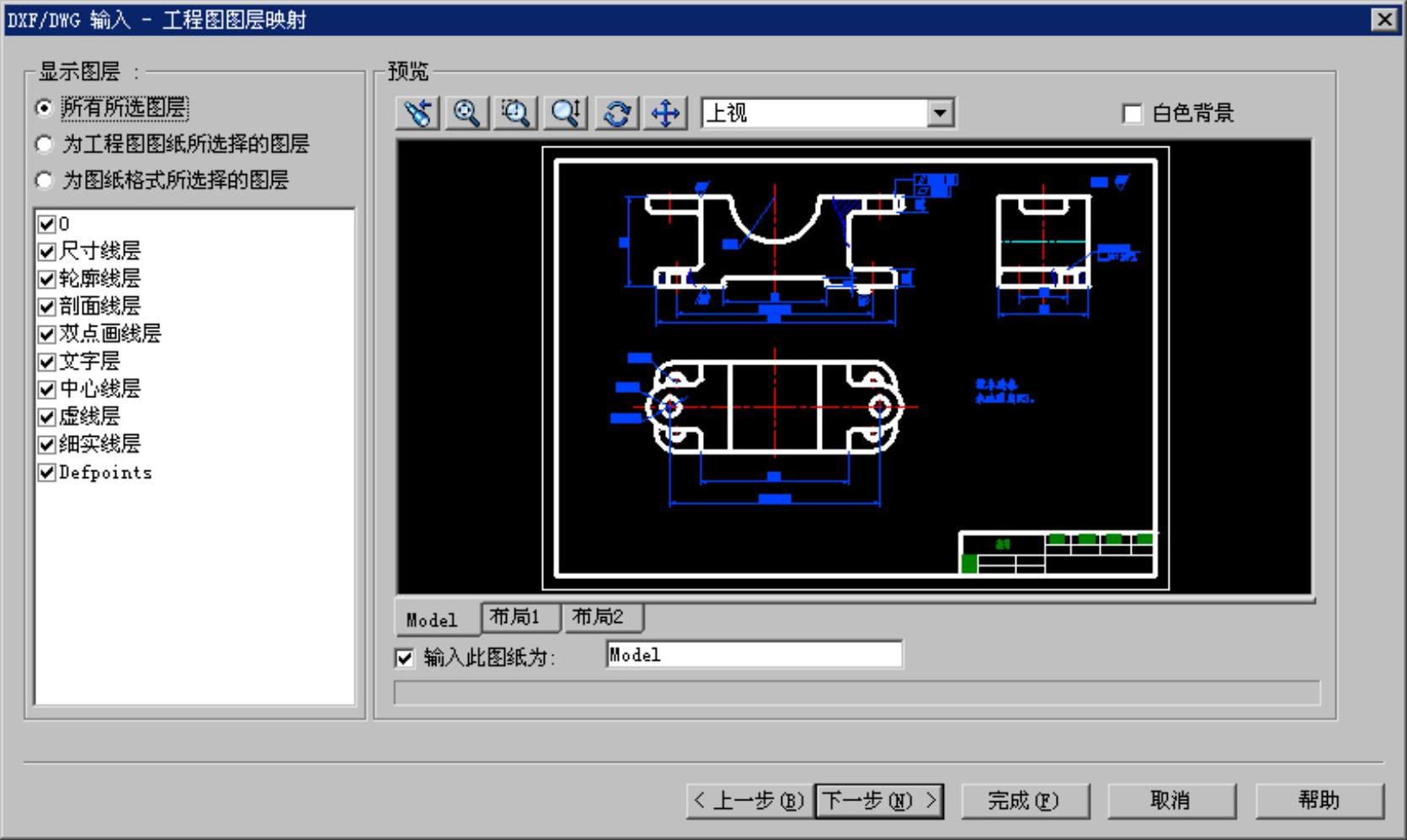

图11.7.3 “DXF/DWG输入-工程图图层映射”对话框

图11.7.3所示的“DXF/DWG输入-工程图图层映射”对话框中部分选项的功能说明如下：

● 区域：在该区域中可选择要输入到工程图或图纸格式的图层。

☑ 单选项：将选项区中所有的图层输入到工程图中。

☑ 单选项：选中该单选项后，需在下方的选项区中选取要输入到工程图图纸的图层。

☑ 单选项：选中该单选项后，需在下方的选项区中选取要输入到图纸格式的图层。

● 区域：在该区域中可预览所输入的工程图。选中复选框，将预览区中原有的黑色背景转换为白色背景。

（2）在“DXF/DWG输入-工程图图层映射”对话框中选中复选框，其他参数采用系统默认设置值，单击按钮。系统弹出图11.7.4所示的“DXF/DWG输入-文档设定”对话框。

图11.7.4所示的“DXF/DWG输入-文档设定”对话框中部分选项的功能说明如下：

● 区域：在该区域中选中复选框，在输入工程图时，将忽略AutoCAD字体的宽度因子而使用字体的默认宽度。

● 区域：在该区域的下拉列表中可设置输入文件（DWG文件）的单位。

● 区域：该区域中可设置输出文件（SLDDRW文件）的相关属性。

☑ 下拉列表：在该下拉列表中可设置工程图图纸大小。

☑ 下拉列表：单击按钮，在弹出的“打开”对话框中选择所需的工程图模板。(https://www.daowen.com)

图11.7.4 “DXF/DWG输入-文档设定”对话框

● 区域：设置工程图图纸比例，输入模型的尺寸不受影响。

● 区域：在该区域中可设置图形项目在图纸中位置。

☑ 单选项：将输入工程图的左下角与SolidWorks工程图图纸的原点重合，该原点位于图纸边界的左下角。

☑ 单选项：将输入的工程图放置在SolidWorks工程图图纸的中央。

☑ 单选项：通过在文本框和文本框输入相应的数值，可设置输入的工程图原点在SolidWorks工程图图纸上的放置位置。

（3）在“DXF/DWG输入-文档设定”对话框区域的下拉列表中选择选项，在下拉列表中选择；在区域选中单选项，其他参数采用系统默认设置值，单击按钮。

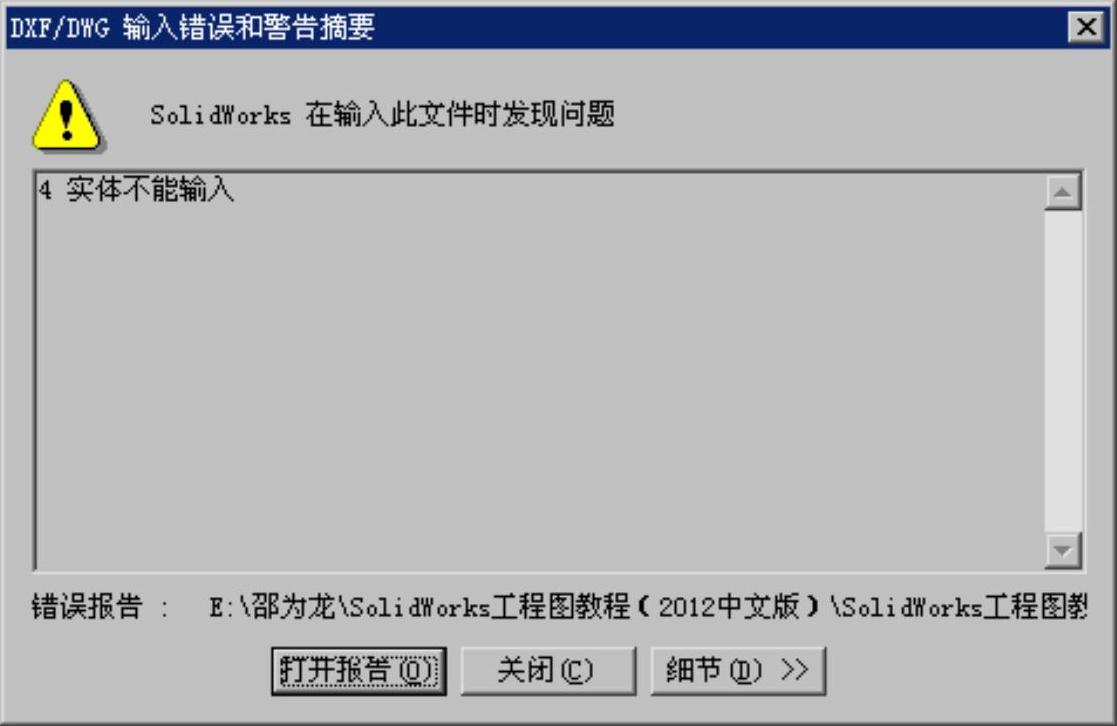

（4）在系统弹出的“DXF/DWG输入错误和警告摘要”对话框中单击按钮，查看错误或警告的细节，由图11.7.5所示的对话框可以看出，输入的图纸“Model”并未出错，单击按钮，此时输入的图纸如图11.7.6所示。

图11.7.5 “DWG/DXF输入错误和警告细节”对话框

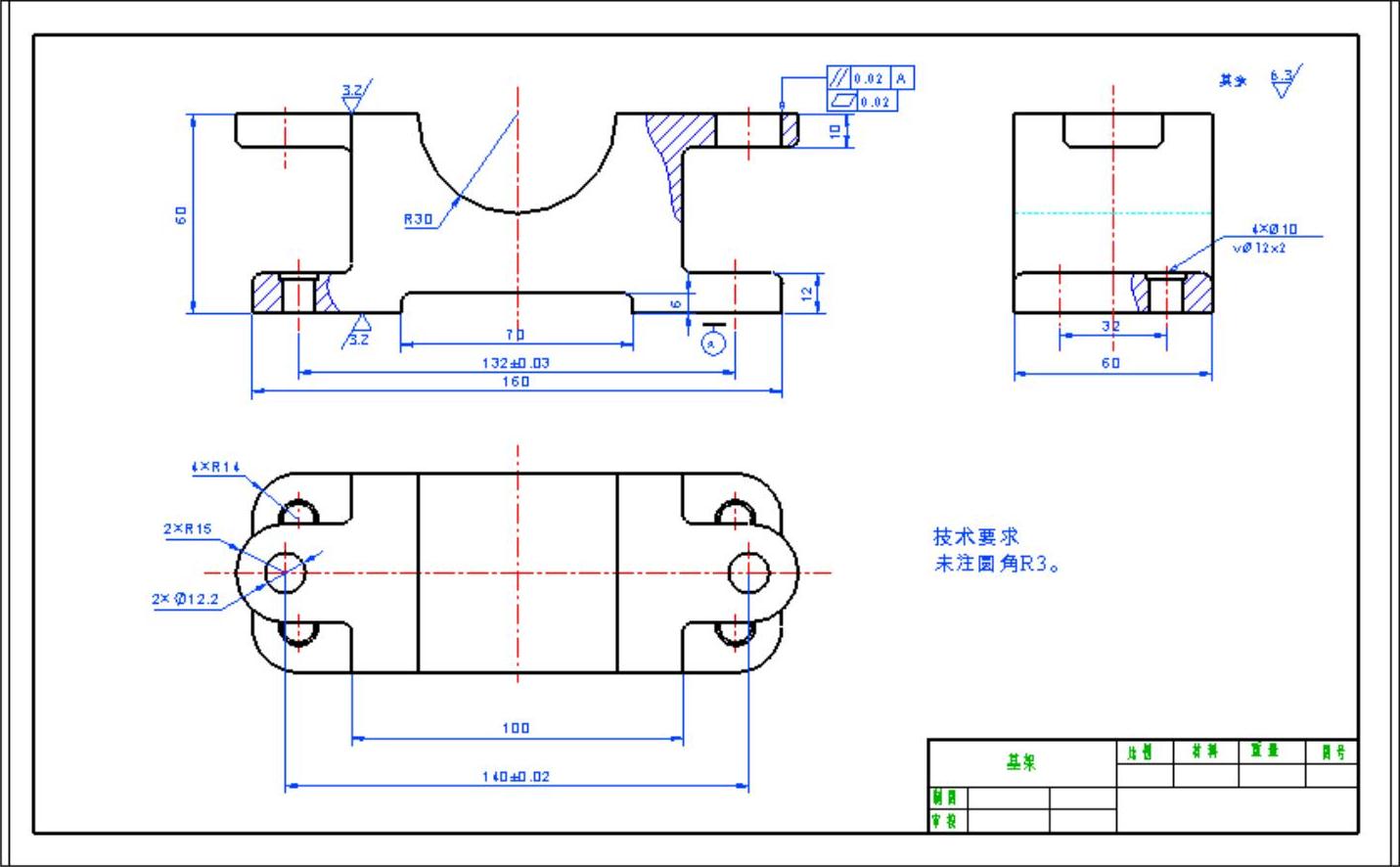

图11.7.6 输入DWG格式的工程图

Step4.修改工程图。

（1）打开“线型”工具栏，单击其中的“图层属性”按钮，系统弹出图11.7.7所示的“图层”对话框。

（2）修改图层。在“图层”对话框中，将所有图层的颜色修改为“黑色”，单击按钮，完成图层的修改。

（3）读者可以根据需要，修改标题栏中的文字或在其中添加注释。

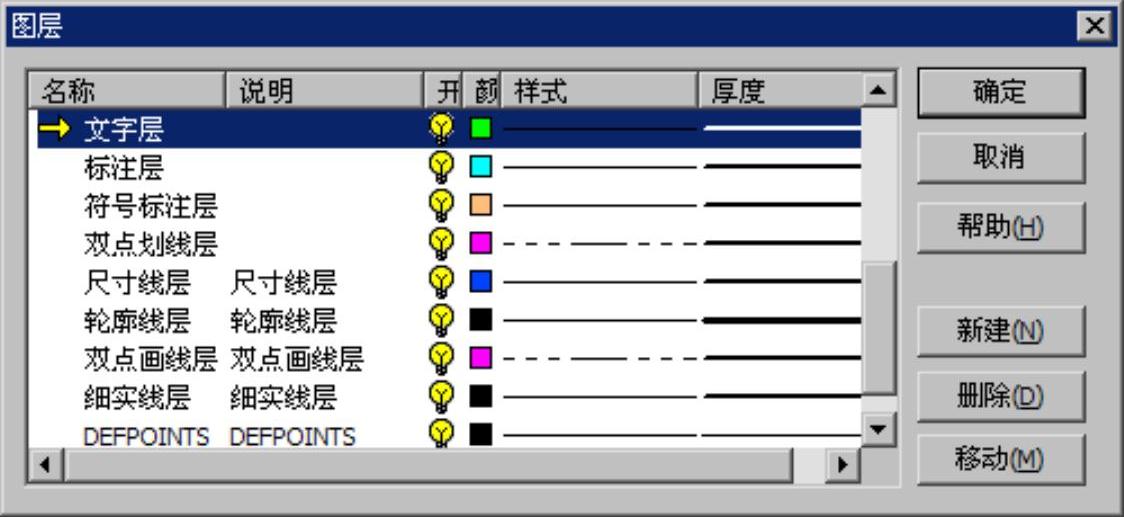

图11.7.7 “图层”对话框

Step5.将工程图由DWG格式转换为SLDDRW格式的操作已完成，保存并关闭工程图文件。
