RC积分电路如图5-7所示（同第三章第五节中介绍的滞后移相网络）。

电路的输出取自电容C两端，但并不是任何一种该结构的电路都是积分电路，要构成积分电路需满足输入信号为脉冲信号，且τ=RC>>T_W（T_W为输入矩形波的脉冲宽度）。由于电阻对交直流等效，所以对信号中的交直流成分有相同的降压作用，而电容的阻低频、通高频的滤波作用，会使交流信号变形。

1.积分电路对单向脉冲方波的作用

图5-8所示为单向脉冲方波通过积分电路的前后对照。

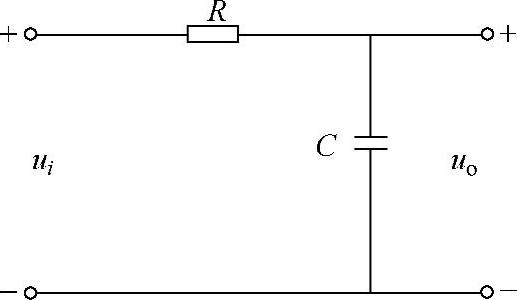

图5-7 RC积分电路

积分电路对方波脉冲叠加的直流没影响，但方波变成偏圆头的三角波。

2.积分电路对双向脉冲方波的作用

图5-9所示为双向脉冲方波通过积分电路的前后对照。

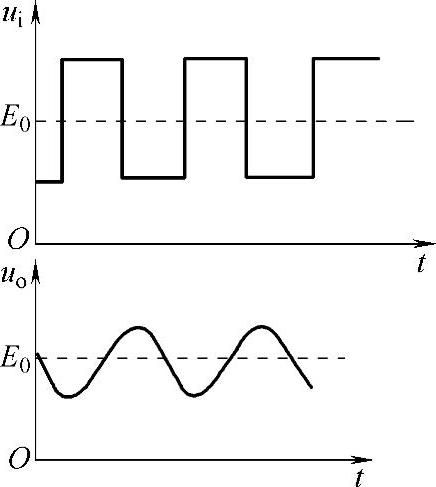

图5-8 单向脉冲方波通过积分电路的前后对照

注：上图为通过之前；下图为通过之后的变化。

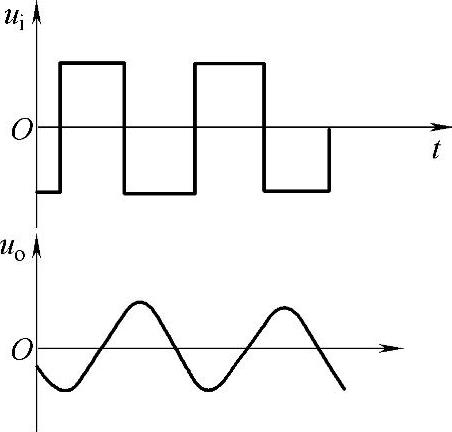

图5-9 双向脉冲方波通过积分电路的前后对照

注：上图为通过之前；下图为通过之后的变化。(www.daowen.com)

积分电路使双向方波也变成偏圆头的三角波，对直流成分没影响。

3.积分电路对单向锯齿方波的作用

图5-10所示为单向锯齿波通过积分电路的前后对照。

单向锯齿波是叠加有直流的锯齿波。积分电路对单向锯齿脉冲波中的直流没影响，但锯齿波的电压线性升降消失，下锯齿变成近似抛物线形。

4.积分电路对双向锯齿波的作用

图5-11所示为双向锯齿波通过积分电路的前后对照。

积分电路使锯齿波的电压线性升降消失，下锯齿变成近似抛物线形，对直流成分没影响。

可用示波器检测积分电路的输入、输出波形。

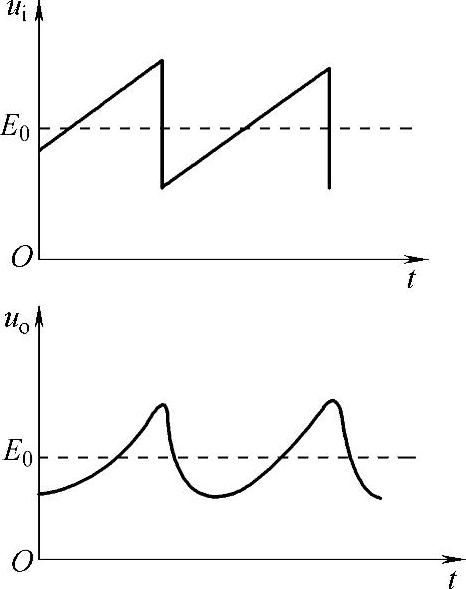

图5-10 单向锯齿波通过积分电路的前后对照

注：上图为通过之前；下图为通过之后的变化。

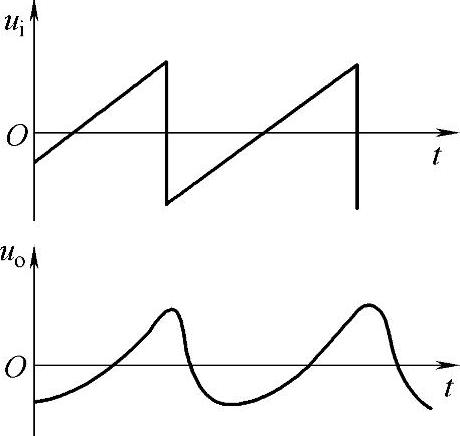

图5-11 双向锯齿波通过积分电路的前后对照

注：上图为通过之前；下图为通过之后的变化。
