1.延时开关电路

图6-36所示为楼道照明灯用的声、光双控延时开关电路，是单稳电路与单向晶闸管结合的典型应用。

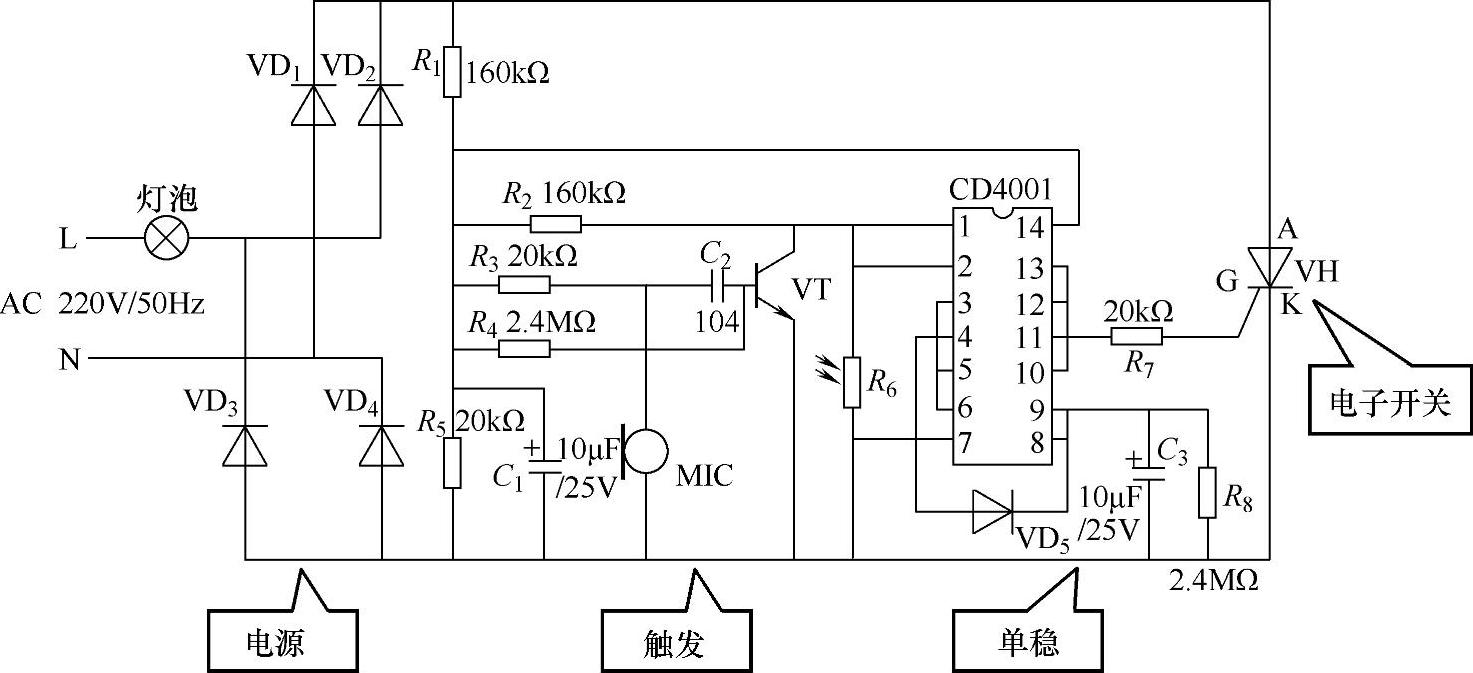

图6-36 声、光双控延时开关电路

电路由电源、触发、单稳和电子开关4个部分组成。

电路由VD₁～VD₄组成的桥式整流器将市电220V变为直流电，再由R₁、R₅分压、C₁滤波，为控制电路提供电源。

触发电路由高灵敏度的驻极传声器（MIC）用于拾取周围的声音信号，形成触发脉冲，R₃是驻极传声器的漏极外接电阻，C₂是耦合电容。晶体管VT把驻极传声器（MIC）输出的触发信号给以放大、倒相。R₂是晶体管VT的集电极电阻，R₄是VT基极的偏置电阻。R₆是光敏电阻，其阻值随受光面上的光照强度增加而减小。当环境较亮时，R₆阻值减小，将VT集电极拉为低电平不能升高，MIC感应声音的控制作用被阻断。

图6-36中CD4001为二输入4或非门数字集成电路，内部结构如图6-37所示。

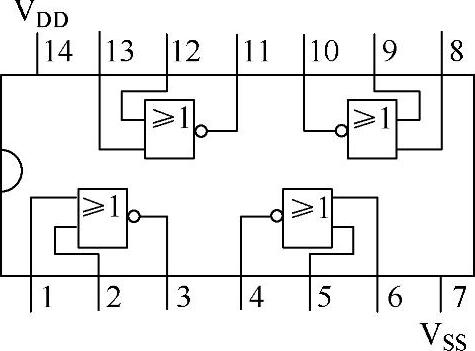

图6-37 CD4001内部结构

由CD4001中的或非门改作4个非门使用，与VD₅、C₃、R₈构成单稳。当MIC感应到声音信号输出瞬间低电平时，这个低电平经VT和CD4001中的两个非门变为高电平，VD₅导通，并对C₃充电，CD4001⑧、⑨两脚输入的高电平再经CD4001的后两级非门传输，高电平从⑫11脚输出，经R₇加在VH的门极，VH被触发导通，VD₁～VD₄组成的桥式整流器的输出端被导通的VH短路，灯泡的交流供电被接通点亮。C₃经R₈的放电时间就是电路的延时长度，当C₃电压降为低电平，CD4001的⑫11脚也随之输出低电平后，VH则在交流电由正半周变为负半周瞬间关闭截止，灯泡熄灭。

这类照明电路的延时开关只能配接白炽灯泡，不能接节能灯。使电路失效的首损件是单向晶闸管VH。

2.节能灯电路

图6-38所示为一例节能灯电路。

节能灯的节能是相对白炽灯而言的，现在广泛使用的小型节能灯属于紧凑结构的荧光灯，并以电子镇流器取代了电感镇流器。节能灯的电子镇流器是一个高频逆变振荡电路，220V低频（50Hz）市电经VD₁～VD₄、C₁整流、滤波转换为310V直流电，再经VT₁、VT₂为核心的振荡电路变为约20kHz的高频交流，为灯管供电，没有低频频闪，适宜作婴幼儿和青少年的生活、学习照明光源。

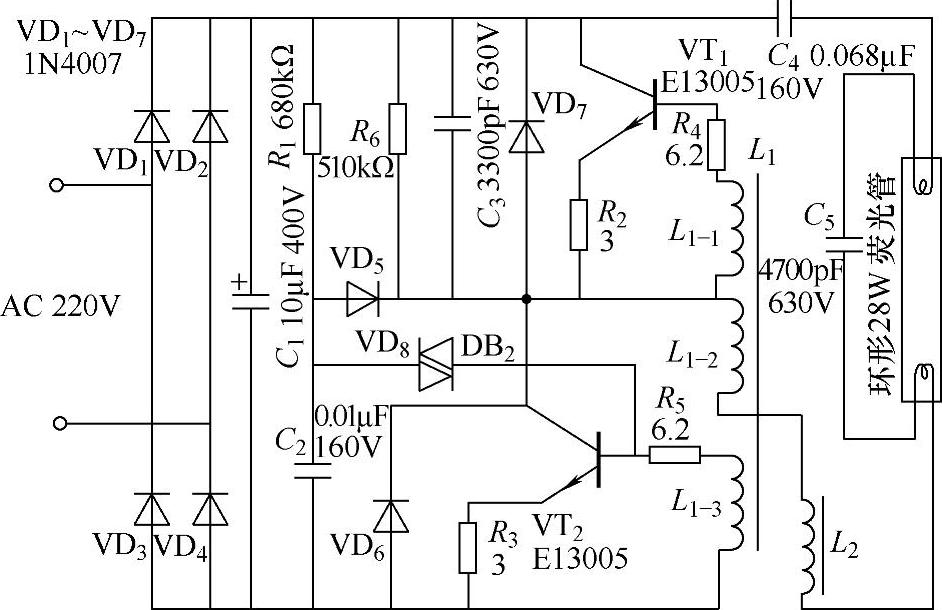

图6-38 节能灯电路

世界各国的市电频率都很低（我国为50Hz），使用电感镇流器的普通荧光灯的低频频闪对人的眼睛刺激很大，具有同类频闪的还有显像管电视及电脑显示器、电影等。这些低频频闪光源、电器、娱乐设备是危害婴幼儿和青少年视力的罪魁祸首。

荧光灯属于气体电离导电，气体电离需要一定温度。灯管两端的灯丝与C₄、C₅构成交流通路，市电接通电路起振后，由L_1-2输出电流点燃灯丝，将灯管内的气体加热，使之在高压下电离导通，灯亮。灯管严重老化或环境温度低时，灯的亮度会降低，甚至发生不能起动的现象。(www.daowen.com)

电子镇流器的输出功率要与灯管匹配，不能混用。

电路中的元器件都可用万用表检测，电压波形可用示波器检测显示。节能灯的电路板很小，并有市电直接引入，检测时要注意安全，避免发生触电事故。

3.调光台灯电路

常用调光台灯的电路如图6-39所示，是双向晶闸管的典型应用。

图中VTH是双向晶闸管，EL为被调光的白炽灯泡。VTH被触发导通时灯泡点亮发光，光亮强度取决于VTH的导通时间。由R₁、RP、R₂、R₃、C₂、C₃和触发二极管VD组成VTH的触发电路，RP为带开关（S）的电位器，控制交流电的通断与VTH导通时间的调节。

图6-39 调光台灯电路

吸尘器电动机的无级调速电路也是这个结构，还可用于其他电热或交流电动机类电器作调控电路，只要双向晶闸管的电流参数与电器匹配就行。

图6-39中VD是双向触发二极管，当外加电压高于管子的转折电压时管子才能导通，普通电路使用的双向触发二极管属于转折电压最低的类型，这类双向触发二极管的转折电压为20～60V，用万用表电阻最高挡检测也是断路（电阻无穷大）状态时为正常，若表针有摆动的则为损坏管。

电路中各点的电压波形可用示波器检测，探头的接地夹接在开关S处。

4.加湿器电路

加湿器可以增加空气的湿度，是现代家庭冬季常用的电器，也是医院中雾化药液的设备。

图6-40所示为常用加湿器的原理电路，是脉冲振荡和压电换能器的综合应用。

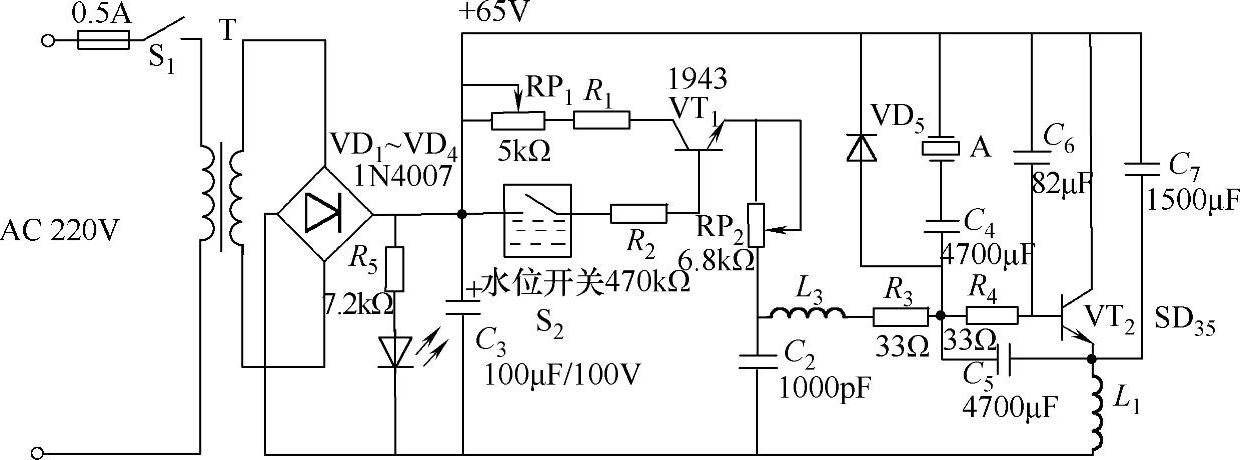

图6-40 加湿器电路

220V交流市电经变压器T降压，再经VD₁～VD₄的桥式整流、C₃滤波成为65V直流电。电路主体是以VT₂为核心的振荡器，接在基极的高频压电陶瓷换能器A的固有频率约为1.7MHz，既有控制电路振荡频率的作用，又将电路的高频电能转换为机械振动，使其表面的水雾化。水位开关S₂与R₂、RP₁、R₁、RP₂、C₂、L₂、R₃等以VT₁为核心构成VT₂的基极偏置兼控制调节电路。水位开关S₂与R₂控制VT₁的导通，C₂与L₂构成LC滤波电路，RP₁为机内微调，RP₂为面板上的手动调节。

加湿器电路中的元器件可用万用表检测，主电路的振荡波形可用示波器检测。电路中的易损件是VT₂和电陶瓷换能器。很多新型加湿器采用开关电源，使得电源故障检修难度增大。
