一、实验目的

（1）熟悉三相异步电动机的结构和铭牌数据。

（2）熟悉电动机常用控制电器的结构与动作原理。

（3）学会三相异步电动机的长动控制的接线和操作方法。

（4）能说出“长动”的基本概念。

（5）能读懂电动机长动控制电路的原理图，会分析其电路的工作过程。

二、实验仪器

实验仪器如表3-3所示。

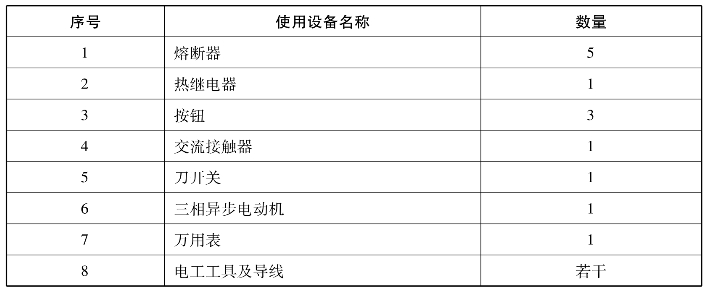

表3-3　实验仪器

三、实验线路与原理

电动机的长动控制线路，具有过载保护的单相长动控制线路，电动机的长动控制线路如图3.25所示。

（1）SB1、SB2为线路的控制按钮。

（2）工作原理：合上开关QS

起动：按下SB1→KM线圈获电→KM主触头闭合→电动机开始运行，动合辅助触点闭合，实现自锁。

停止：放开SB2→KM线圈断电→KM主触头断开→电动机停止运行。(www.daowen.com)

按下控制按钮SB1，由于接在按钮SB1下端的KM线圈通电，KM主触头闭合，电动机开始运转；当按下控制按钮SB2后，电动机停转。这种线路叫做长动控制线路，由于线路中加装了热继电器，所以线路依然具有过载保护。同时还兼有欠电压、失电压、短路保护等特点。

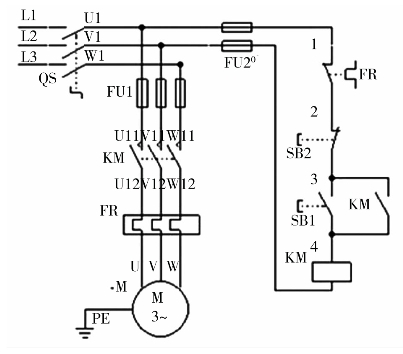

图3.25　电动机的长动控制线路

四、实验内容及要求

（1）检查各电器元件的质量情况，了解其使用方法。

（2）按图连接长动控制的电气控制线路，先接主电路，再接控制回路。

（3）用万用表检查所连线路是否正确，自已检查无误后，经指导教师检查认可后合闸通电试验。

（4）操作和观察电动机长动工作情况。

（5）若在实验中发生故障，应画出故障现象的原理图，分析故障原因并排除。

五、思考题

（1）电路中用什么实现了自锁？

（2）电路中自锁点起了什么作用？

（3）请思考，如何在同一电路中既有点动又有长动？

六、实验报告要求

记录实验中发现的问题、错误、故障及解决方法。
