Creo 4.0运动仿真：如何创建装配模型？

Step1.选择下拉菜单命令，将工作目录设置为D：\creo4.16\work\ch02.03。

Step2.单击“新建”按钮，在弹出的“新建”对话框中进行下列操作。

（1）选中选项组下的单选项。

（2）选中选项组下的单选项。

（3）在文本框中输入文件名linkage_mech。

（4）通过取消复选框中的“√”号，取消“使用默认模板”。

（5）单击该对话框中的按钮。

Step3.在系统弹出的“新文件选项”对话框（图2.3.3）中进行下列操作。

（1）选取适当的装配模板。在模板选项组中选取模板命令。

（2）对话框中的两个参数DESCRIPTION和MODELED_BY与PDM有关，一般不对此进行操作。

（3）复选框一般不用进行操作。(https://www.daowen.com)

（4）单击该对话框中的按钮。

完成这一步操作后，系统进入装配模式（环境），此时在图形区可看到三个正交的装配基准平面（图2.3.4）。

图2.3.3 “新文件选项”对话框

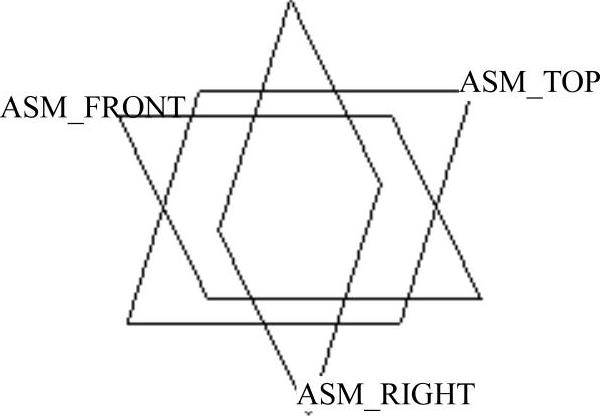

图2.3.4 三个正交的基准平面

Step4.隐藏装配基准。

（1）设置模型树的显示项目。在模型树界面中选择命令；在弹出的“模型树项”对话框中选中复选框，然后单击对话框中的按钮。

（2）隐藏基准平面。在模型树中选取基准平面ASM_RIGHT、ASM_TOP、ASM_FRONT并右击，从快捷菜单中选择命令。
