焊接过程中，电弧作为焊接电源的负载，与焊接电源组成了用电和供电系统。不同的焊接方法，不同类别的焊接电源，具有不同的空载电压和电源外特性。

1.空载电压

当焊机接通电网而输出端没有接负载时，焊接电流为零，此时输出端的电压称为空载电压。

2.电源外特性

焊接电源输出端电压与输出电流之间的关系称为电源外特性。弧焊电源外特性分为平特性与下降特性两大类。电源的外特性可用曲线表示，称为电源外特性曲线。常见弧焊电源外特性曲线如图3.5所示。不同的电弧焊方法应选择不同的外特性电源。

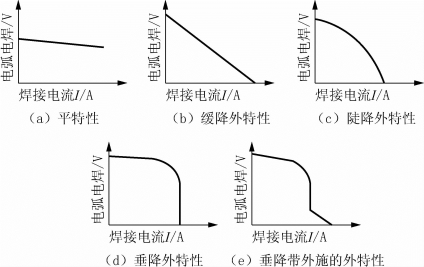

图3.5　常见弧焊电源外特性

3.常用弧焊电源

1）弧焊电源的型号

我国焊机型号按GB/T 10249—2010《电焊机型号编制方法》规定编制。

例：B X 3-300

B：焊接变压器

X：下降外特性(www.daowen.com)

3：动线圈式

300：额定电流为300A

常用焊机型号如表3.1所示。

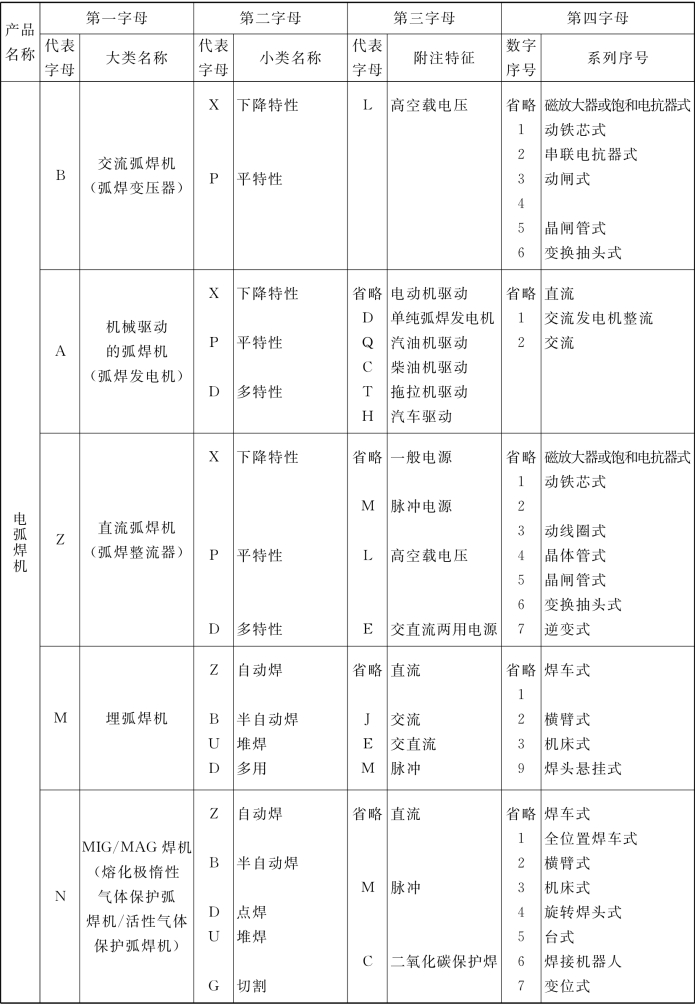

表3.1　常用焊机型号代表符号

续表

2）弧焊电源的类型

焊接电源是为电弧提供电能的设备（按其输出电流种类有交流电源与直流电源），交流电源即弧焊变压器，直流电源包括弧焊发电机和弧焊整流器。

常见弧焊变压器型号有BX3-300，BX3-500，BX6-160，BX1-330，BX2-550，BX2-1000等。

常见弧焊发电机型号有AXI-500，AX-320，AX4-300等。

常见弧焊整流器按其输出外特性不同，有下降特性（ZX系列）、平特性（ZP系列）、多用特性（ZD系列）三种。
