阀冷控制保护（Valve Cooling Control Protection，VCCP）与换流器控制保护（Converter Control Protection，CCP）系统之间的接口信号包含：直流控制系统主用／备用信号（ACTIVE）、远方切换阀冷主循环泵命令（switch　pump）、解锁／闭锁信号（DEBLOCK）、阀冷系统跳闸命令（VCCP　TRIP）、阀冷系统跳闸命令（VCCP　TRIP）、阀冷系统功率回降命令（RUNBACK）、阀冷系统可用信号（VCCP　OK）、阀冷系统具备运行条件（VCCP　RFO）、阀冷系统具备冗余冷却能力（REDUNDANT）、阀冷控保系统主用／备用信号（VCCP　ACTIVE）、室外温度、阀厅温度、出阀温度、进阀温度信号（TEMPERATURES）。

1.从CCP到VCCP的信号

1）直流控制系统主用／备用信号（ACTIVE）。直流控制系统主用／备用信号为光调制信号，1 MHz表示对应直流控制系统为主用系统，10 kHz表示对应直流控制系统为备用系统。

阀冷控保系统同时接收来自直流主备系统的信号，但仅使用主用直流控制系统的信号进行控制。

正常工作中，VCCP对ACTIVE信号通道进行监视。当在500ms内未监视到1 MHz或10kHz信号，则认为该通道故障，发报警事件，不发闭锁指令，将本系统设为不可用，尝试系统切换。

系统运行中有且只能有一个系统处于主用状态，正常系统切换过程中，来自两个CCP的ACTIVE信号同时为“主用”或同时为“备用”的时间不得大于1 ms。若VCCP接收到两个CCP系统的ACTIVE信号同时为“主用”，默认原主用系统为实际主用系统，VCCP发报警事件、不发闭锁指令、不将本系统置为不可用。若VCCP接收到两个CCP系统的ACTIVE信号同时为“备用”时，默认原主用系统为实际主用系统，VCCP发报警事件、不发闭锁指令、不将本系统置为不可用。

2）远方切换阀冷主循环泵命令（switch　pump）。远方切换阀冷主循环泵命令采用光调制信号，1 MHz表示直流控制系统要求阀冷控保系统切换主循环泵，10 kHz表示直流控制系统未要求阀冷控保系统切换主循环泵。

VCCP收到来自处于主用状态的CCP的该命令后，尝试起动备用主循环泵，退出现运行主循环泵。若备用主循环泵不可用，则拒绝切换，发报警事件。VCCP收到来自备用状态的CCP的该命令后，不执行主循环泵切换，但发报警事件。

正常工作中，VCCP对switch　pump信号通道进行监视，当在500 ms内未监视到1 MHz或10 kHz信号，则可以认为该通道故障，发报警事件，但不将该阀冷控制系统设为不可用。

3）解锁／闭锁信号（DEBLOCK）。解锁／闭锁信号为光调制信号，1 MHz表示对应的换流器处于解锁状态，10 kHz表示换流器处于闭锁状态。

VCCP利用DEBLOCK信号禁止换流阀解锁期间停主循环泵。换流器解锁或闭锁状态由来自主用的CCP的信号决定，当来自主用和备用状态的CCP的该信号不一致时，发报警事件。

正常工作中，VCCP对DEBLOCK信号通道进行监视。当在500 ms内未监视到1 MHz或10 kHz信号，则认为该通道故障，发报警事件，禁止停运主循环泵，但不将该阀冷控制系统设为不可用。

2.从VCCP到CCP的信号

1）阀冷系统跳闸命令（VCCP　TRIP）。VCCP系统检测到阀冷系统流量、温度、液位压力异常时，向CCP发出阀冷系统跳闸命令，由CCP闭锁对应换流阀。除非系统不可用主用的和备用的VCCP需同时处于工作状态并向CCP发出VCCP　TRIP命令。VCCP　TRIP命令为光调制信号，1 MHz表示该阀冷系统请求闭锁换流阀，10 kHz表示阀冷系统未请求闭锁换流阀。

处于主用状态的CCP收到VCCP　TRIP信号后，若两个VCCP系统均可用，则只有当两个VCCP同时发出VCCP　TRIP信号时闭锁换流器，若其中一个VCCP不可用，则当收到可用的VCCP的VCCP　TRIP信号时闭锁换流器。处于备用状态的CCP的闭锁换流器指令生成同上述原则，但不得出口。

CCP对来自VCCP的该信号进行监视。当在500 ms内未监视到1 MHz或10 kHz信号则认为该信号通道故障，CCP发报警事件并尝试进行系统切换。

2）阀冷系统功率回降命令（RUNBACK）。VCCP检测到阀冷系统出阀温度异常时，向CCP发出阀冷系统功率回降命令，要求直流控制系统降低输送功率，减少换流阀发热RUNBACK命令为光调制信号。1 MHz表示该阀冷系统请求降低输送功率，10 kHz表示阀冷系统未请求降低输送功率。RUNBACK信号由阀冷控保系统出阀温度保护产生。

主用的CCP收到来自VCCP的RUNBACK命令后，若两个VCCP系统均可用，则只有当两个VCCP同时发出RUNBACK信号时按预定策略下调输送功率，直至功率回降命令消失或者已降到最小输送功率；若其中一个VCCP不可用，则当收到可用的VCCP的VCCP　TRIP信号时执行功率回降。处于备用状态的CCP的功率回降指令生成同上述原则，但不得出口。

CCP对来自VCCP的该信号进行监视。当在500 ms内未监视到1 MHz或10 kHz信号则认为该信号通道故障，CCP发报警事件并尝试进行系统切换。

3）阀冷系统可用信号（VCCP　OK）。VCCP监视阀冷系统传感器、处理器、通信通道运行状态，向CCP系统发出阀冷系统正常／不可用信号。VCCP　OK信号为光调制信号1 MHz表示该阀冷系统运行正常，无影响运行的报警，10 kHz表示阀冷系统不可用，存在影响运行的故障。VCCP　OK信号由阀冷控保系统传感器、测量板卡、处理器、通信通道自检产生。

任何CCP系统收到相应的VCCP系统的不可用信号后，停止采用来自该VCCP的任何信号。CCP对来自VCCP的该信号进行监视。当在500 ms内未监视到1 MHz或10 kHz信号则认为该信号通道故障，CCP发报警事件并尝试进行系统切换。(www.daowen.com)

4）阀冷系统具备运行条件（VCCP　RFO）。VCCP监视阀冷系统运行状态，向直流控制系统发出阀冷系统具备运行条件信号。VCCP　RFO信号为光调制信号，1 MHz表示该阀冷系统运行正常，主循环泵、喷淋泵（或风机）、各传感器、膨胀罐等无报警，无保护动作（无跳闸命令、无功率回降命令）。10 kHz表示阀冷系统存在影响运行的故障，不具备解锁换流阀的条件。VCCP　RFO信号是阀冷控保系统综合传感器自检、主循环泵自检、喷淋泵（或风机）自检结果后产生的。

来自VCCP的VCCP　RFO信号是CCP系统判断换流阀是否可以解锁的条件之一。若该信号为0，则禁止解锁换流阀。CCP对来自VCCP的该信号进行监视。当在500 ms内未监视到1 MHz或10 kHz信号，则认为该信号通道故障，如换流阀未解锁，则发报警事件并尝试进行系统切换，若换流阀已解锁则发报警事件但不做系统切换。

5）阀冷系统具备冗余冷却能力（REDUNDANT）。VCCP系统监视阀冷系统运行状态向CCP系统发出阀冷系统是否具备冗余冷却能力的信号。REDUNDANT信号为光调制信号1 MHz表示阀外冷系统三个喷淋塔或三组冷却风机均可用，10 kHz表示阀外冷系统部分喷淋塔不可用（喷淋塔或频率泵故障）或冷却风机不可用，不具备冗余冷却能力。REDUNDANT信号是阀冷控保系统检测喷淋泵（或风机）状态后产生的。

REDUNDANT信号有效期间，CCP系统禁止直流系统过负荷运行。CCP对来自VCCP的该信号进行监视。当在500 ms内未监视到1 MHz或10 kHz信号，则认为该信号通道故障如换流阀未解锁时发报警事件并尝试进行系统切换，若换流阀已解锁，则发报警事件同时按换流阀失去冗余冷却能力继续运行。

6）阀冷控保系统主用／备用信号（VCCP　ACTIVE）。阀冷控保系统主用／备用信号为光调制信号，1 MHz表示对应阀冷控保系统为主用系统，10 kHz表示对应阀冷控保系统为备用系统。

CCP同时接收来自VCCP主备系统的VCCP　ACTIVE信号，但仅使用主用VCCP系统的信号（VCCP　RFO、REDUNDANT、TEMPERATURES）进行控制，使用主用和备用VCCP的信号实现“闭锁”（VCCP　TRIP）和“功率回降”（RUNBACK）。

正常工作中，CCP对VCCP　ACTIVE信号通道进行监视。当在500 ms内未监视到1 MHz或10 kHz信号，则认为该通道故障，发报警事件，将该CCP系统设为不可用，尝试系统切换。

系统运行中，有且只能有一个VCCP系统处于主用状态，正常系统切换过程中，来自两个VCCP的VCCP　ACTIVE信号同时为“主用”或同时为“备用”的时间不得大于1 ms。如CCP接收到两个VCCP系统的VCCP　ACTIVE信号同时为“主用”，保持原“主用”的系统作为实际主用系统继续运行，CCP发报警事件、不发闭锁指令、不将本系统置为不可用如CCP接收到两个VCCP系统的VCCP　ACTIVE信号同时为“备用”，保持原“主用”的系统作为实际主用系统继续运行，CCP发报警事件、不发闭锁指令、不将本系统置为不可用。

7）室外温度、阀厅温度、出阀温度、进阀温度信号（TEMPERATURES）。VCCP系统为CCP提供环境温度、阀厅温度、出阀水温和进阀水温4个温度信号，CCP读入上述4个信号后，用于相关控制和保护，同时用于后台显示。这4个信号为光信号，由单根光纤通过分时复用的方式发送，采用IEC 60044－8协议传输。

室外温度采自阀外冷系统喷淋塔或冷却风机附近，阀厅温度采自阀厅顶部，出阀温度和进阀温度采自阀冷主水管道对应位置处。同时，满足以下条件：

1）VCCP通过GPS获得时间信息（B码），校正本地时间。

2）VCCP经PROFIBUS总线向事件服务器提供阀冷控保系统相关事件信息，时间标注由后台服务器完成。

3）VCCP经PROFIBUS总线向事件服务器提供阀内冷系统温度、流量、压力、电导率膨胀罐液位等各传感器测量值，在操作工作站（Operating Work Station，OWS）相关页面显示。

4）VCCP系统重要事件报文至少包括：保护动事件，明确给出故障位置、故障类型等信息；运行状态事件，明确给出主循环泵（运行、故障）、冷却塔／冷却风机（运行、故障）、电动开关阀（分、合、故障）、加热器（投入、退出、故障）、旁通回路等阀冷设备的运行信息；阀冷系统自检事件，通过传感器自检、阀冷控保系统处理器及板卡自检、阀冷系统接口信号自检等故障明确给出阀冷控保系统软硬件故障的位置、类型等信息。

换流器控制保护（CCP）和阀冷控制保护（VCCP）之间包括但不限于表6－5所列信号。

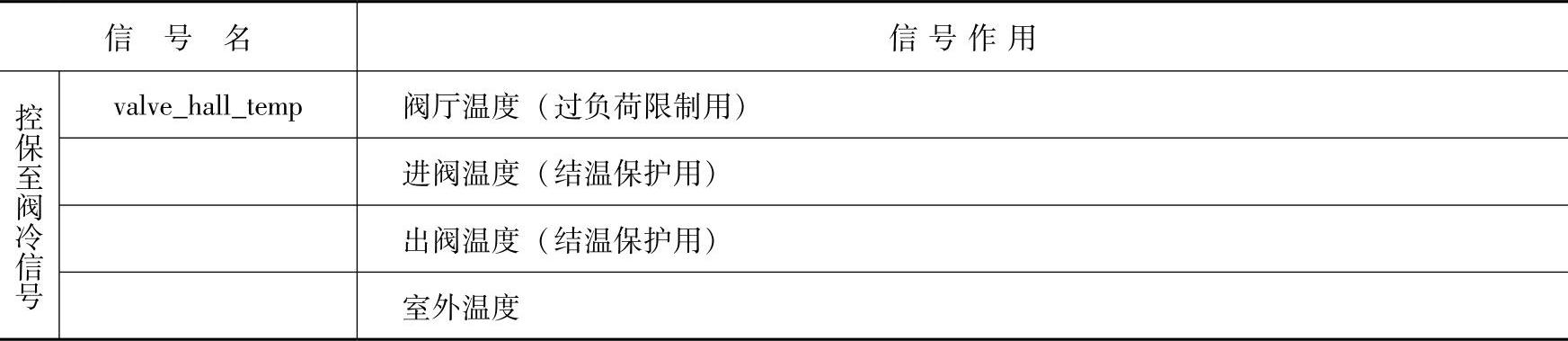

表6－5 阀冷系统输入／输出信号

（续）
