装配图是表达机器或部件的工作原理、运动方式、零件间的连接及其装配关系的图样，它是生产中的主要技术文件之一。在生产一部新机器或者部件的过程中，一般要先进行设计，画出装配图，再由装配图拆画出零件图，然后按零件图制造零件，最后依据装配图把零件装配成机器或部件。表达一台完整机器的装配图，称为总装配图。表达机器中某个部件或组件的装配图，称为部件或组件装配图。如图9.1所示的是滑轮座部件装配图。

1）装配图的作用

①在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图。

②在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件。

③在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。

2）装配图的内容

从如图9.1所示的滑轮座部件装配图可知，一张装配图应包括以下4项内容。

（1）一组视图

一组视图能正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。(www.daowen.com)

（2）必要的尺寸

标注出反映产品或部件的性能、规格、外形、装配和安装所需的必要尺寸和一些重要尺寸。

（3）技术要求

在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的要求。

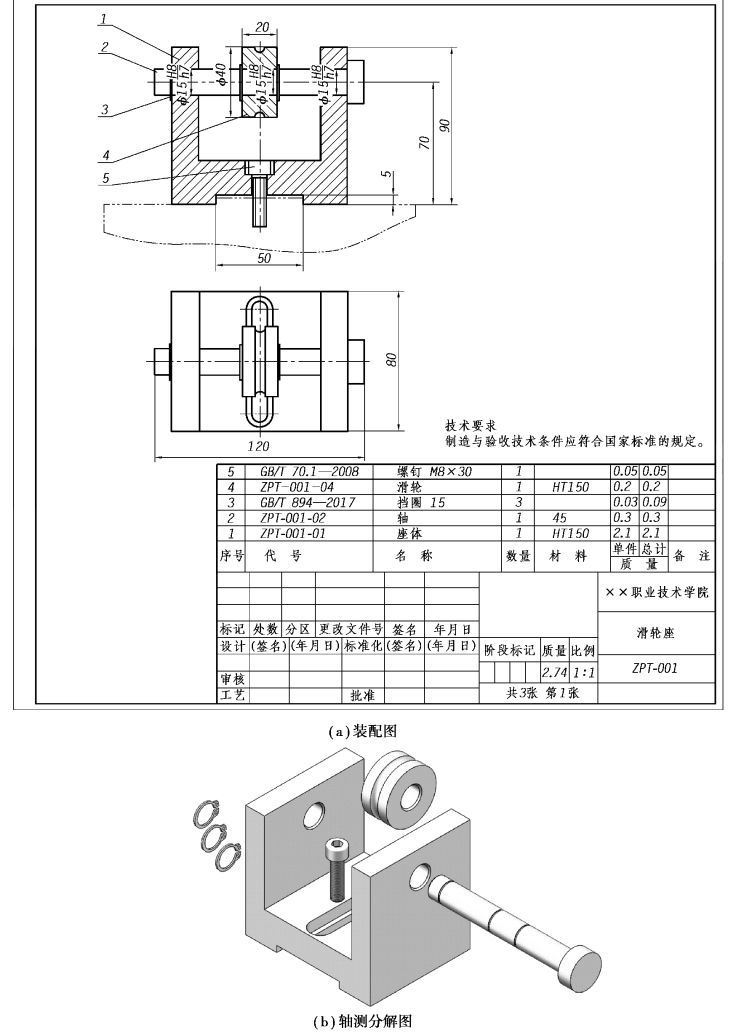

图9.1　滑轮座部件装配图

（4）零、部件序号、标题栏和明细栏

按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写标题栏和明细栏。
