筋板拔模面。选择【菜单】→【插入】→【细节特征】→【拔模】，或者单击【主页】选项卡，选择【特征】组中的【拔模】图标
。系统将弹出“拔模”对话框，如图12-81所示。利用该对话框进行拔模操作，方法如下：
在对话框中“类型”选项选择“从平面”选项。
在“角度”文本框填写参数3，距离公差，角度公差按默认选项。
在“指定矢量”下拉列表中选择
作为拔模方向。
选择如图12-82所示面上的一点，确定固定面。
系统状态栏将提示选择需要的拔模的面，选择图12-83、图12-84所示的拔模面。
单击“确定”按钮，得到如图12-85所示的结果。
按如上方法将所有筋板拔模，拔模角度为3，选择拔模面与上一步相同，最后获得如图12-86所示的实体。

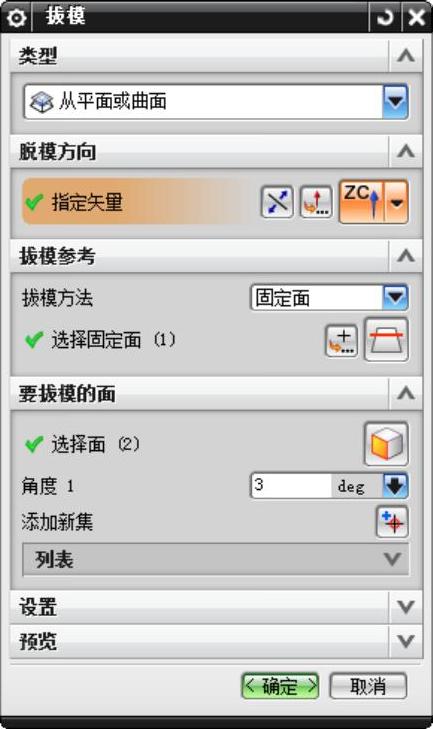

图12-81 “草图”对话框

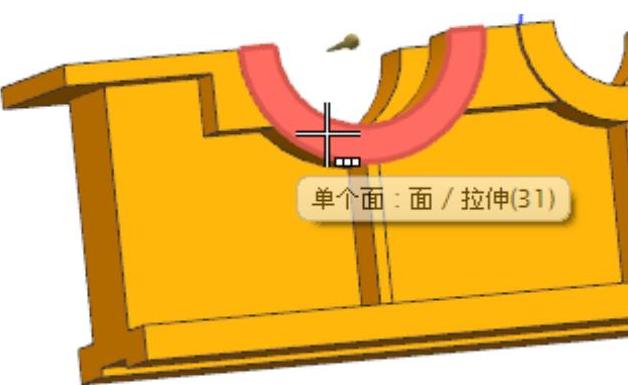

图12-82 确定固定平面

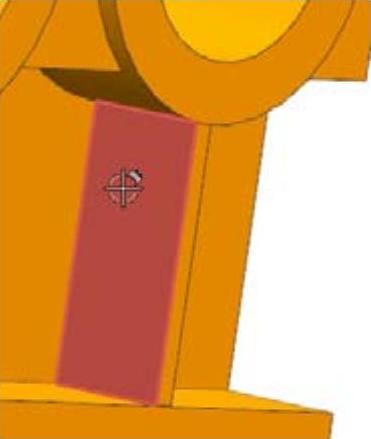

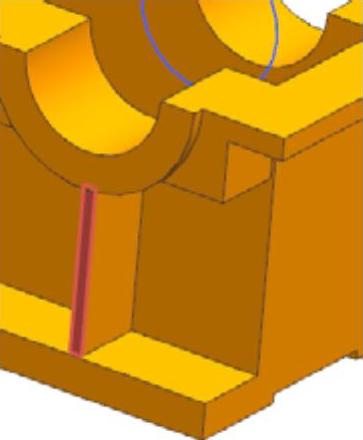

图12-83 选择拔锥面

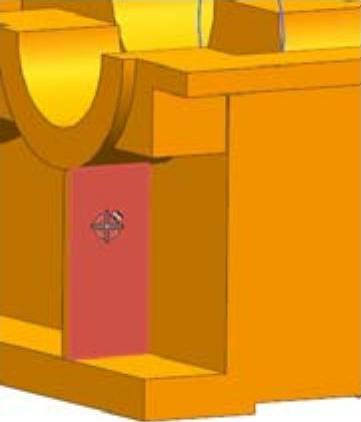

图12-84 选择拔锥面

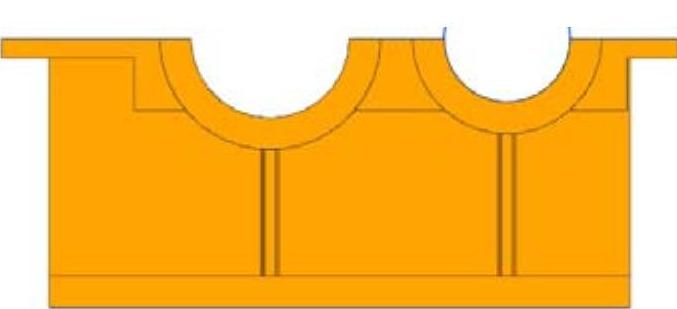

图12-85 拔模结果

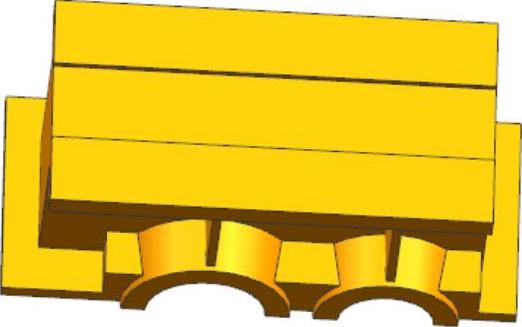

图12-86 创建的筋板
利用镜像原理复制另一端面的筋板。选择【菜单】→【编辑】→【变换】，弹出“变换”对话框。利用该对话框进行镜像变换，方法如下：
在“变换”对话框提示下，选择上一步获得的两个筋板。
系统弹出“变换”对话框，如图12-87所示。选择“通过一平面镜像”选项。
系统弹出“平面”对话框，如图12-88所示。选择XC-YC平面即法线方向为ZC，其他选项按如图12-88所示，单击“确定”按钮。

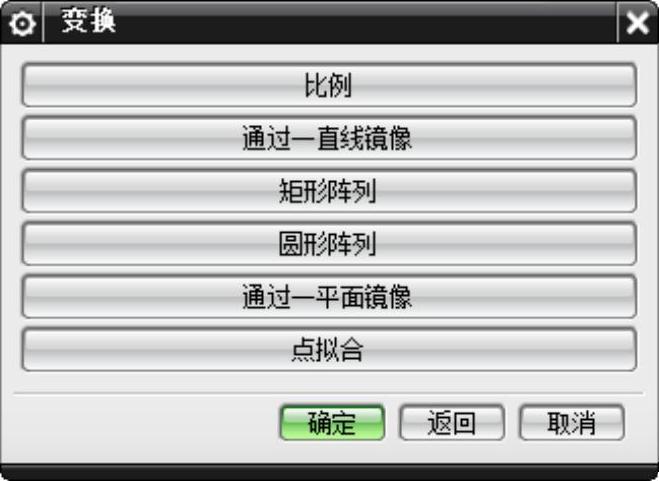

图12-87 “变换”对话框(https://www.daowen.com)

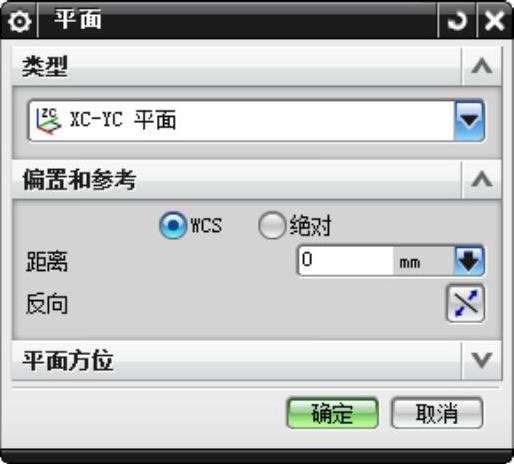

图12-88 “平面”对话框
系统弹出“变换”对话框，如图12-89所示。选择“复制”选项，单击“确定”按钮，得到实体如图12-90所示。
轴承孔拔模面。选择【菜单】→【插入】→【细节特征】→【拔模】命令，或者单击【主页】选项卡，选择【特征】组中的【拔模】图标
。系统将弹出“拔模”对话框，如图12-91所示。利用该对话框进行拔模操作，方法如下：
在对话框中“类型”选项选择“从平面或曲面”选项。
“角度”文本框填写参数6，距离公差，角度公差按默认选项。

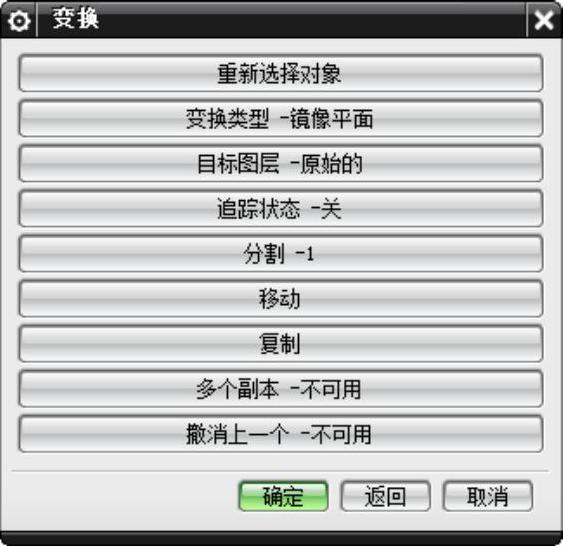

图12-89 “变换”对话框
图12-90 创建实体

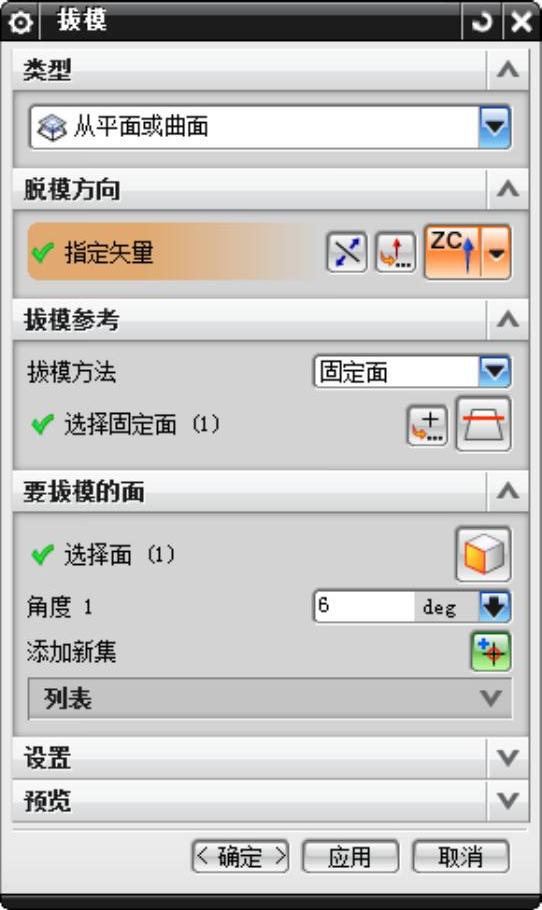

图12-91 “拔模”对话框
在“指定矢量”下拉列表中选择
作为拔模方向。
选择如图12-92所示面上的一点，确定固定平面。
选择图12-93所示的轴承孔的拔模面。
按如上方法将另一方向的轴承孔拔模，拔模角度为-6。最后获得如图12-94所示的实体。
按如上方法将小轴承面孔拔模，参数相同。
选择【菜单】→【插入】→【组合】→【求和】命令，对肋板进行布尔求和运算。
图12-92 确定固定平面

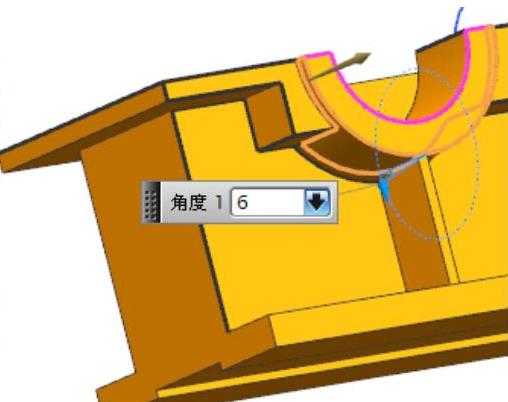

图12-93 选择拔模
图12-94 创建的轴承孔拔模面
