1.训练目的

熟悉电缆桥架不同的安装方式及安装过程，学会正确使用安装工具等。

2.训练准备

1）准备电缆沿桥架敷设的施工图样及相关技术资料。

2）施工机具及材料：

主要工具：金属切割锯、螺钉旋具、手电钻和钻头、锉刀、C形轧头、呆扳手、指针式扭力扳手、划线器、棘轮扳手等。

主要材料：修补材料、尼龙绳、安装材料等。

主要测量工具及仪表：水平仪、钢卷尺、直角尺、激光器等。

3.训练要领

（1）前期配置

1）用激光器或尼龙绳，按要求尺寸找出从地平面到桥架底部的高度，并在此高度处打上水平线。

2）调整吊杆上的螺母。

（2）楼面立柱的安装

1）如图2-10所示，安装楼面立柱。

2）把桥架用压板或导向头固定在立柱上。

（3）托臂的安装 选择图2-11中一种托臂的组装示例，将托臂用膨胀螺栓直接固定在墙壁上（或混凝土构件上）。

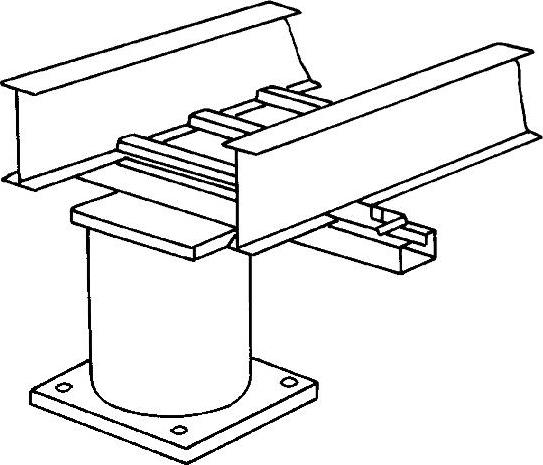

图2-10 楼面支撑立柱

（4）垂直安装 选择图2-12中一种方法进行安装。

（5）直线安装

1）直线段的定位与安装：按图2-13所示确定桥支架、吊架的位置，并使直通之间的连接点落在支架、吊架及跨距的1/4处。安装时，先把两节直线段搁置在相邻两支架、吊架上，如图2-14a所示，使直线段不直接落在支架上。再用一对节点板及其他五金件，将两节相连。节点板应放在桥架的外侧，螺栓头放在内侧，用足够的力矩将其紧固，使节点板与梯边平服，如图2-14b所示。

2）确定膨胀节点板间的距离：按表2-13确定膨胀节点板间的距离。

图2-11 各种托臂的安装

a）单槽悬臂式托臂 b）墙装悬臂式托臂 c）加强肋形悬臂式托臂 d）双槽钢形悬臂式托臂

(www.daowen.com)

图2-12 桥架垂直安装

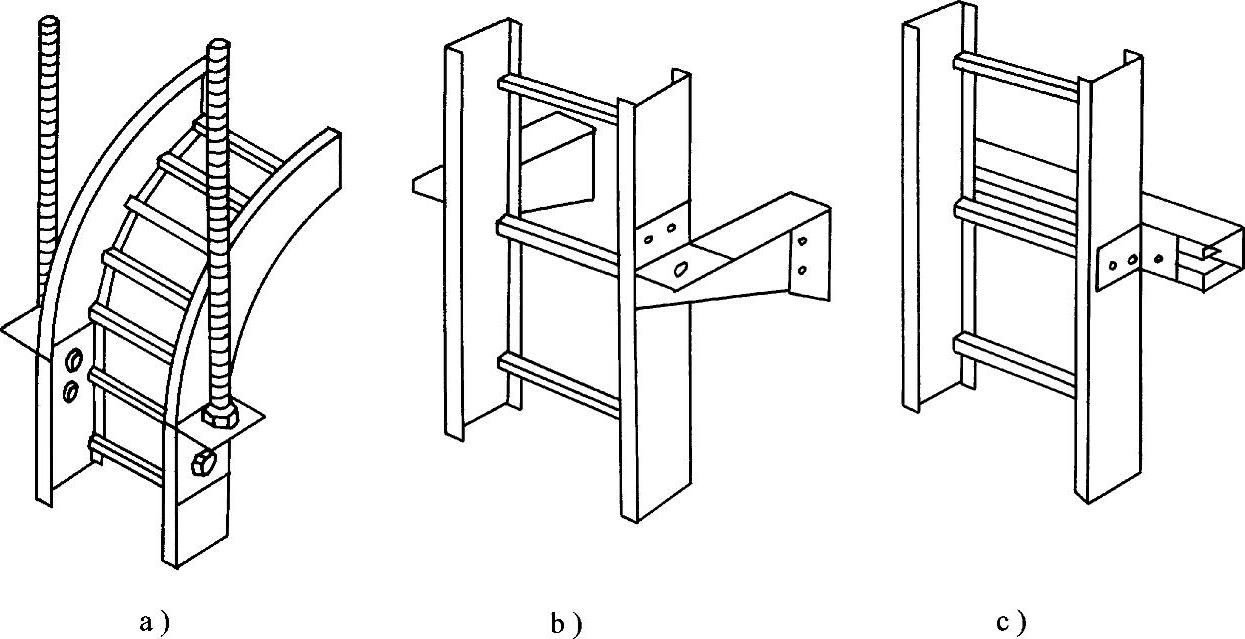

a）垂直螺杆吊装 b）垂直加强板悬臂支架 c）垂直槽钢支架

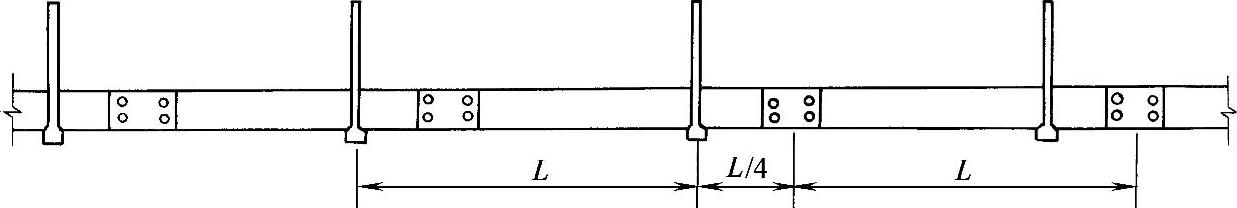

图2-13 桥支架、吊架位置

图2-14 桥架直线段安装

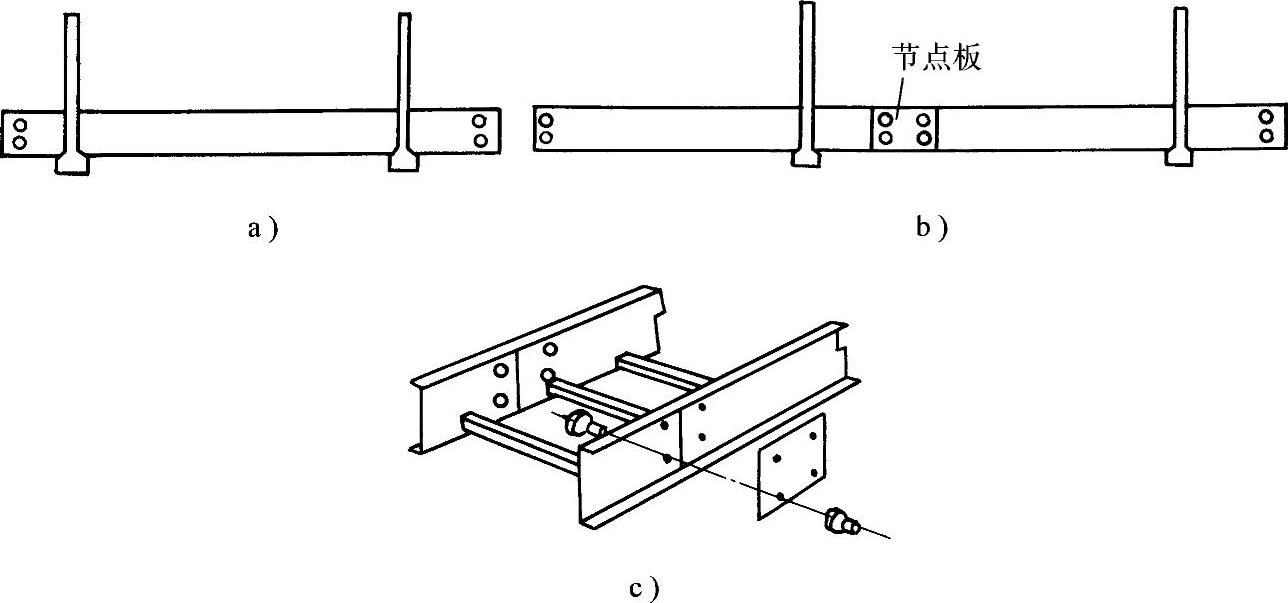

a）单节点预放位置 b）两节相连的位置 c）节点板连接位置

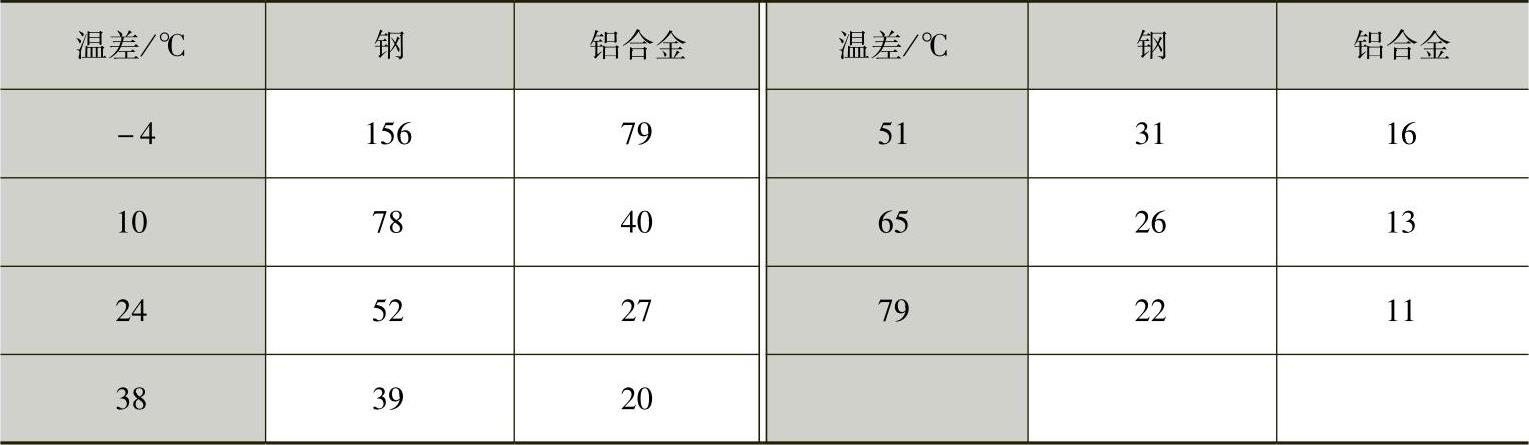

表2-13 伸缩25mm时膨胀节点的最大间距 （单位：m）

如图2-15所示，按下列步骤确定正确的间隙：

①在最高温度线上找出该桥架金属预计会到达的最高温度，例如38℃。

②在最低温度线上找出该桥架金属预计会到达的最低温度，例如-33℃。

③在两点之间连一条直线。

④在连线上找出安装时的金属温度，可找到相应该选定的间隙，例如，10℃时其间隙应为9.5mm。

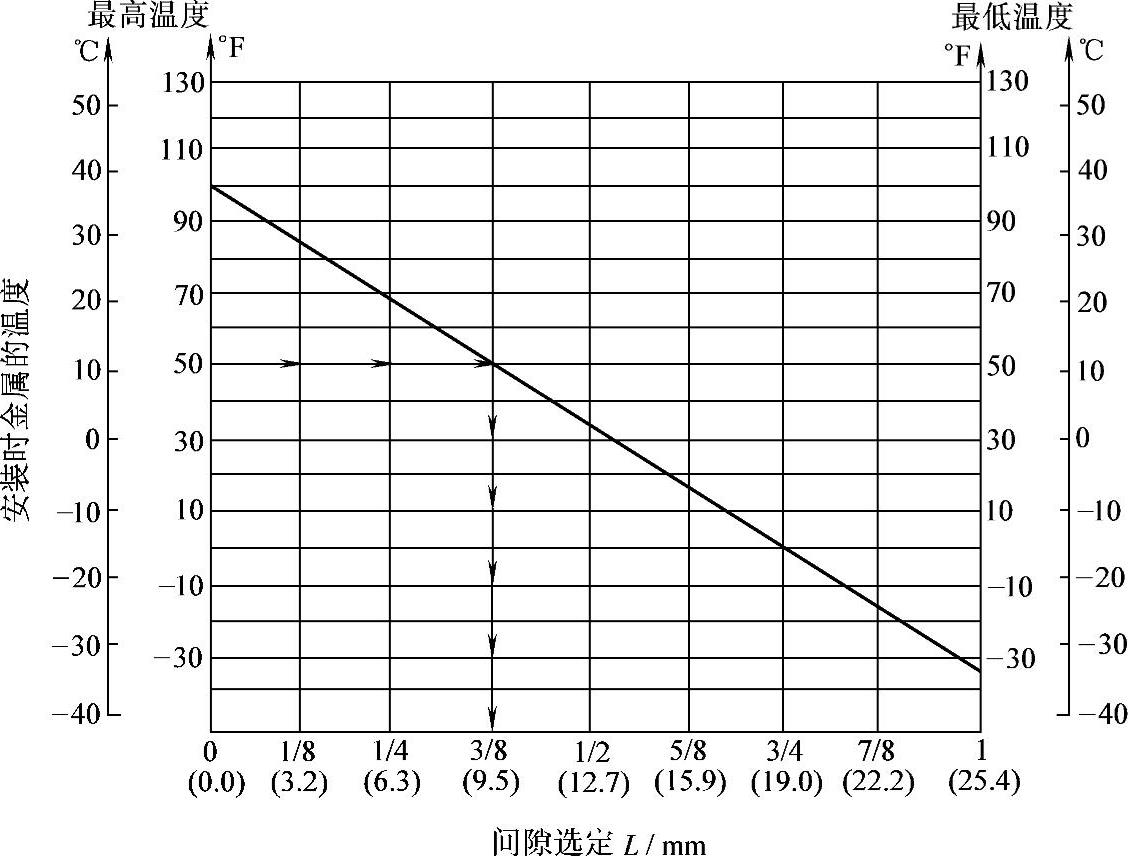

图2-15 膨胀节点板间隙的确定

3）电气连线：按图2-16所示，用跳线连接方式连接膨胀连接点。

4.注意事项

1）托臂安装时要使其保持水平，并使各托臂之间相互平齐。

2）支架、吊架间距应不大于单节桥架的长度，应避免桥架连接点落于支架、吊架上或跨距的中间。

3）电缆桥架应在两个膨胀连接板之间的中心点处被固定住，使其只能从固定点向两侧作沿长度方向的伸缩。

4）膨胀连接点要求有可靠的电气连线。

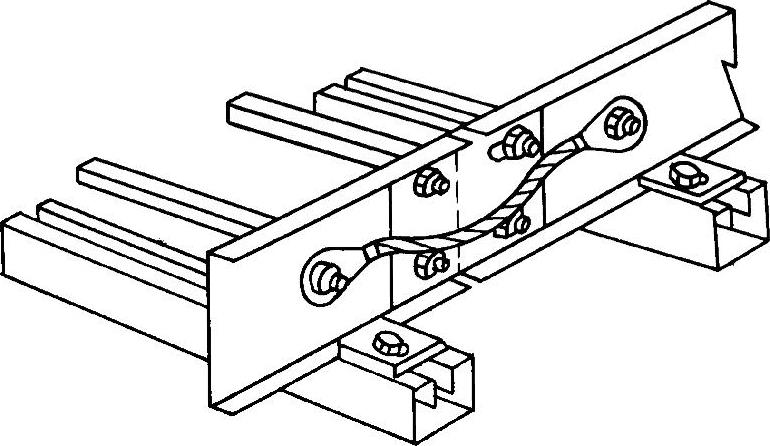

图2-16 跳线连接方式

5）锯割、钻孔等操作时，应注意相应的操作要领。
