深入探究半视图和半剖视图

半视图常用于表达具有对称形状的零件模型，使视图简洁明了。创建半视图时需选取一个基准平面来作为参照平面（此平面在视图中必须垂直于屏幕），视图中只显示此基准平面指定一侧的视图，另一侧不显示。

在半剖视图中，参照平面指定的一侧以剖视图显示，而在另一侧以普通视图显示，所以需要创建剖截面。

半视图和半剖视图分别如图3.8.14和图3.8.15所示，下面分别介绍其操作步骤。

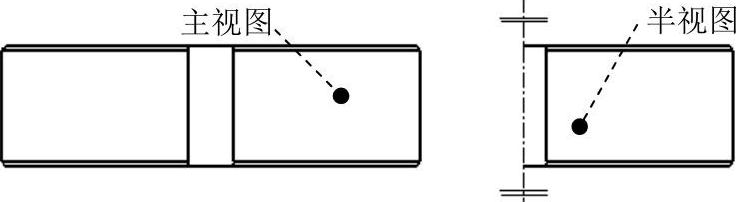

图3.8.14 半视图

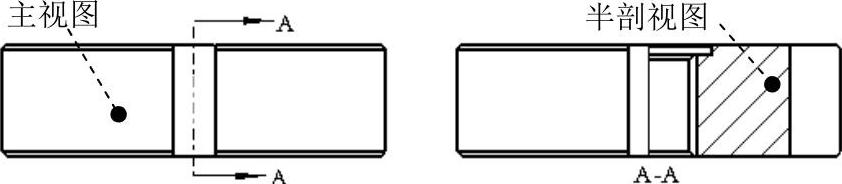

图3.8.15 半剖视图

1．创建半视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.03，打开tool_disk_drw_1.drw工程图文件。

Step2.选取图3.8.14所示的主视图，然后右击，从弹出的快捷菜单中选择命令。

Step3.在系统的提示下，在图形区的主视图右侧单击放置视图，并设置视图显示样式为消隐。

Step4.双击上一步创建的投影视图，系统弹出“绘图视图”对话框。

Step5.在对话框的区域中选取选项，将设置为。

Step6.在系统的提示下，选取图3.8.16所示的TOP基准平面。此时视图如图3.8.17所示，图中箭头为半视图的创建方向（箭头指向左侧表示仅显示左侧部分，箭头指向右侧表示仅显示右侧部分）；单击“反向保留侧”按钮使箭头指向右侧；将设置为；单击对话框中的按钮，系统生成半视图，此时“绘图视图”对话框如图3.8.18所示。

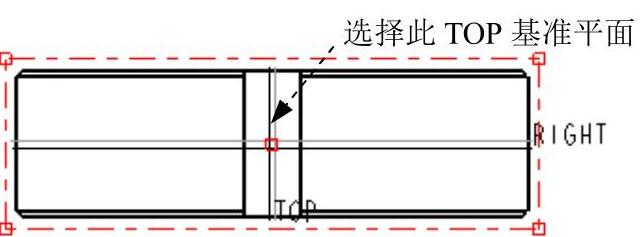

图3.8.16 选取参照平面

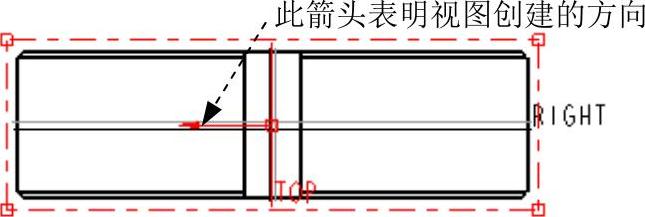

图3.8.17 选择视图的创建方向

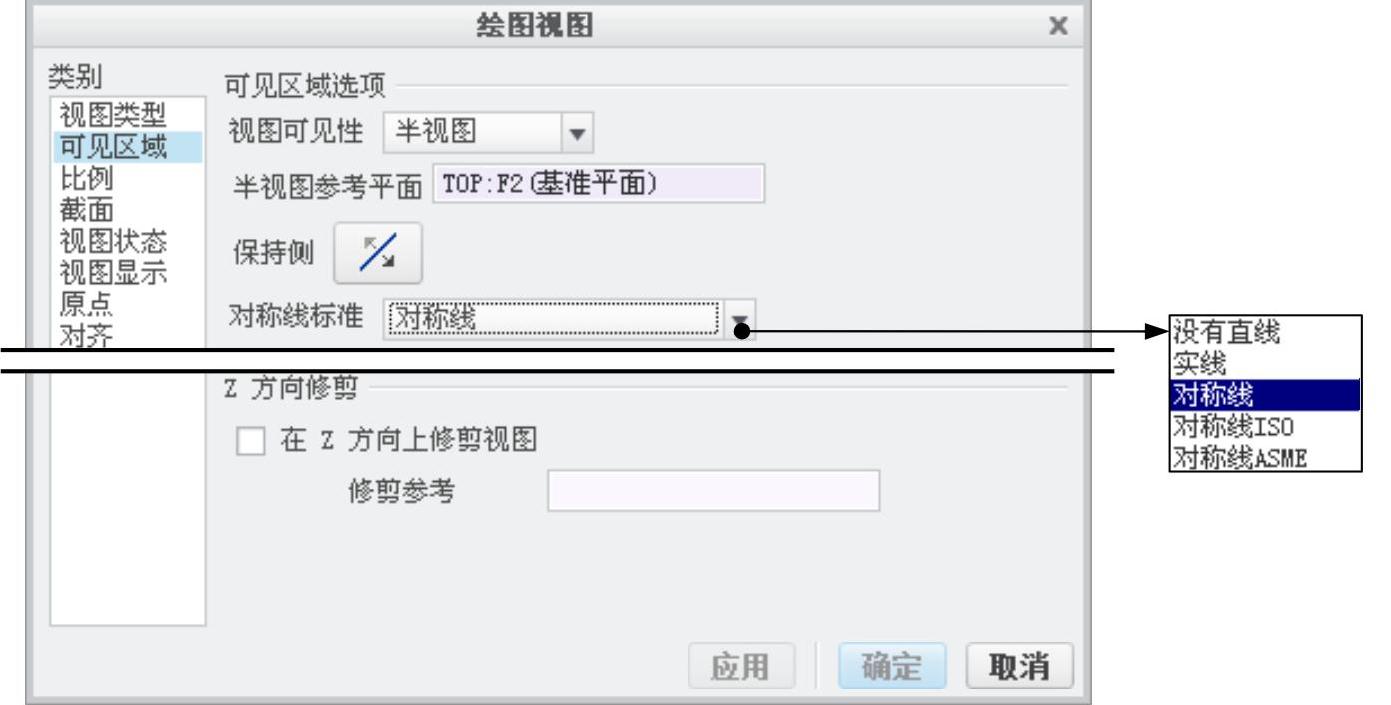

图3.8.18 “绘图视图”对话框

Step7.单击对话框中的按钮，关闭对话框。(https://www.daowen.com)

2．创建半剖视图

Step1.将工作目录设置至D:\creo3.7\work\ch03.08.03，打开tool_disk_drw_2.drw工程图文件。

Step2.选取图3.8.15所示的主视图，然后右击，从弹出的快捷菜单中选择命令。

Step3.在系统的提示下，在图形区的主视图右侧任意位置单击放置视图，并设置视图显示样式为消隐。

Step4.双击上一步创建的投影视图，系统弹出“绘图视图”对话框。

Step5.设置剖视图选项。

（1）在图3.8.19所示的对话框中，选取区域中的选项。

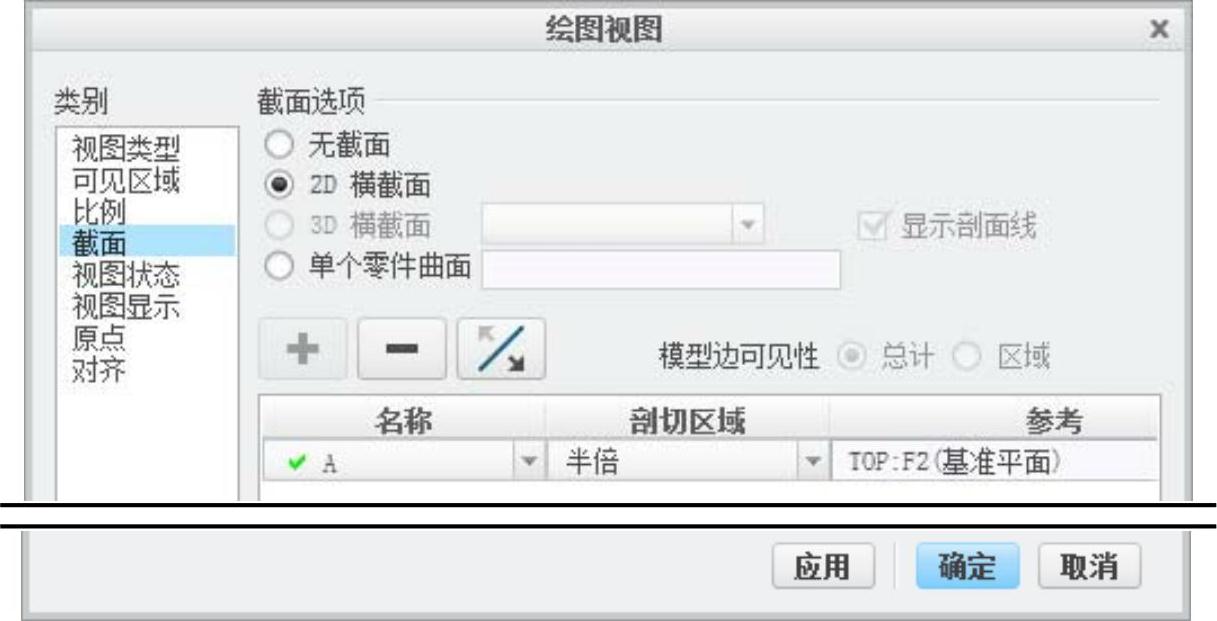

图3.8.19 “绘图视图”对话框

（2）将设置为，将设置为，然后单击按钮。

（3）在下拉列表中选取剖截面（A剖截面在零件模块中已提前创建），在下拉列表框中选取选项。

（4）在系统的提示下，选取图3.8.20所示的TOP基准平面，此时视图如图3.8.21所示，图中箭头表明半剖视图的创建方向；单击绘图区TOP基准平面右侧任一点使箭头指向右侧；单击对话框中的按钮，系统生成半剖视图，此时“绘图视图”对话框如图3.8.19所示，单击“绘图视图”对话框中的按钮。

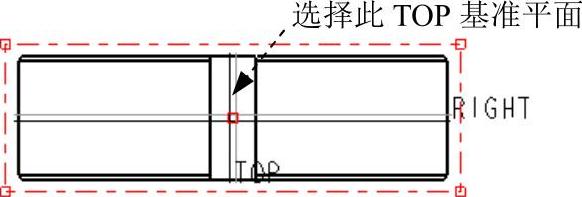

图3.8.20 选取参照平面

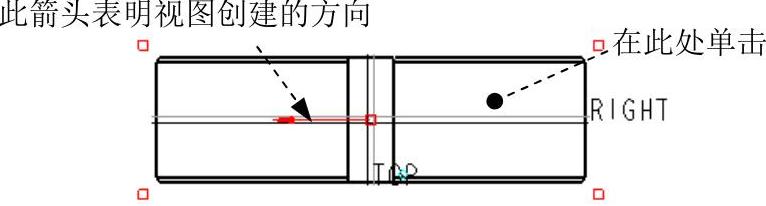

图3.8.21 选择视图的创建方向

Step6.添加箭头。

（1）选取图3.8.15所示的半剖视图，右击，从弹出的菜单中选择命令。

（2）在系统的提示下，单击主视图，系统自动生成箭头。
