筋（肋）特征的剖面线处理方法

按照制图标准，在创建剖面视图时，零件的筋（肋）特征是不被剖切的。下面讲解不剖切零件筋（肋）特征的处理方法，该处理方法的主要思路：在零件环境中创建一个简化表示，并将该简化表示应用到工程图，在工程图中将筋的轮廓用草绘图元复制表示，然后在零件环境的简化表示中排除筋特征，以达到不剖切筋特征的效果。

Step1.将工作目录设置至D:\creo3.7\work\ch03.11.06，打开零件文件rib.prt。

Step2.新建简化表示。

（1）在功能选项卡中单击按钮，系统弹出“视图管理器”对话框。

（2）在对话框中单击选项卡，单击按钮，采用系统默认名称“Rep0001”，并按回车键，在弹出的菜单中选命令，完成简化表示的创建，此时对话框如图3.11.12所示，单击对话框中的按钮，关闭视图管理器。

Step3.新建工程图。

（1）在工具栏中单击“新建”按钮，系统弹出“新建”对话框。

（2）在“新建”对话框的区域中选中单选项，在文本框中输入工程图文件名rib，取消选中复选框，即不使用默认模板，单击按钮，系统弹出“新建绘图”对话框。

（3）选取工程图模板或图框格式。在系统弹出的“新建绘图”对话框区域中接受系统的默认选择（模型RIB.PRT）；在区域中选中单选项；在区域中选取“纵向”；在下拉列表中选取选项；单击按钮，进入工程图环境。

Step4.在系统弹出的图3.11.13所示的“打开表示”对话框中选取简化表示选项，单击按钮，关闭对话框。

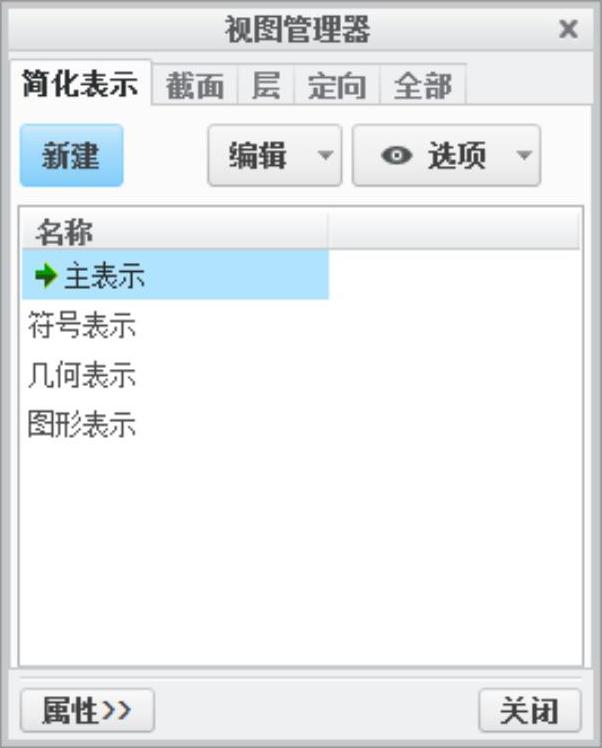

图3.11.12 “视图管理器”对话框

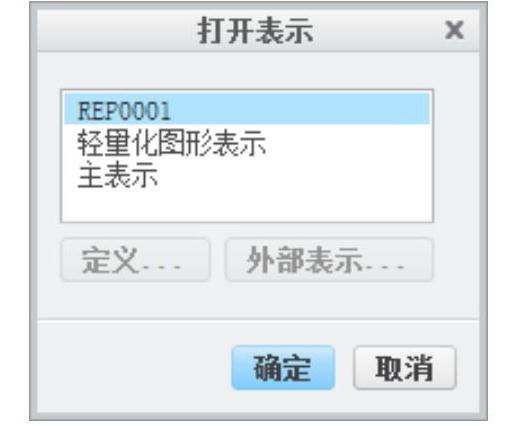

图3.11.13 “打开表示”对话框

Step5.创建基本视图。

（1）创建主视图。

①在图形区右击，在弹出的快捷菜单中选择命令，在图形区合适的位置单击来放置主视图，系统弹出“绘图视图”对话框。

②在“绘图视图”对话框中，选取区域中的选项，在列表框中选取选项，然后单击按钮，则系统即按的方位定向视图。

③选取区域中的选项，在下拉列表中选取选项，在下拉列表中选取选项，其他参数采用系统默认值，单击按钮，完成主视图的创建。

（2）创建左视图。

①在图形区选取上一步创建的主视图，并右击，在弹出的快捷菜单中选择命令，在主视图的右侧单击来放置左视图。

②双击左视图，在弹出的“绘图视图”对话框中，选取区域中的选项，在下拉列表中选取选项，在下拉列表中选取选项，其他参数采用系统默认设置值，单击按钮，完成左视图的创建。

Step6.创建使用边。在功能选项卡区域的选项卡中选择下面命令。按住Ctrl键，依次选取图3.11.14所示的四条边线，然后单击中键，完成使用边的创建。

Step7.创建剖面视图。(https://www.daowen.com)

（1）在图形区双击主视图，在系统弹出的“绘图视图”对话框的区域中选取选项，在区域中选中单选项；将设置为；然后单击按钮，在下拉列表框中选取剖截面选项（A剖截面在零件模型环境中已创建），在下拉列表框中选取选项，单击按钮，主视图的剖面视图创建完成。

（2）添加箭头。在图形区选取主视图，然后右击，在弹出的快捷菜单中选中命令，单击左视图放置剖面箭头，结果如图3.11.15所示。

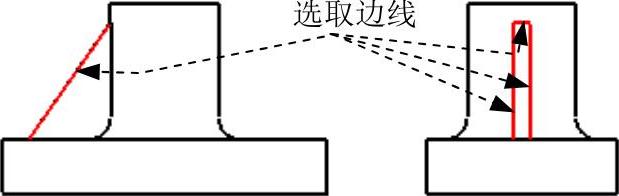

图3.11.14 创建使用边

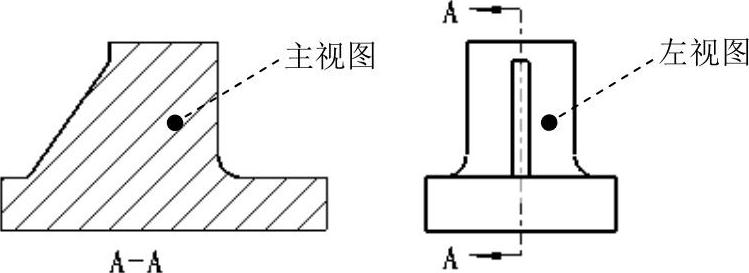

图3.11.15 创建剖面视图

Step8.修改简化表示。

（1）将窗口切换到零件环境。

（2）选择命令。在功能选项卡中单击按钮，系统弹出图3.11.16所示的“视图管理器”对话框。

（3）排除筋特征。

①在“视图管理器”对话框中打开选项卡，选中简化表示，然后在对话框中单击按钮，在弹出的下拉列表中选择命令，系统弹出图3.11.17所示的“编辑方法”菜单。

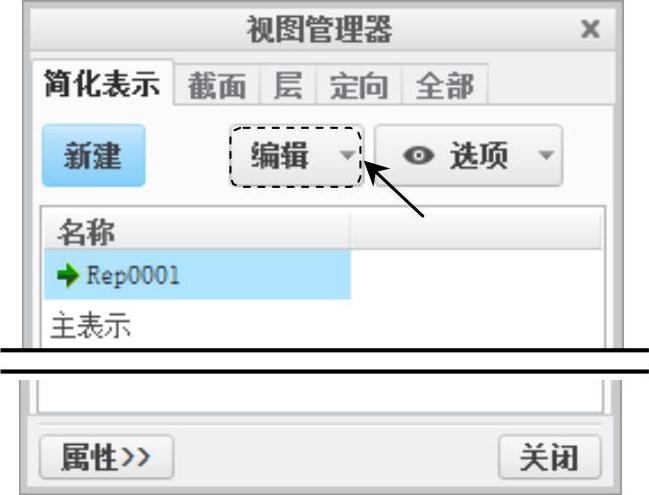

图3.11.16 “视图管理器”对话框

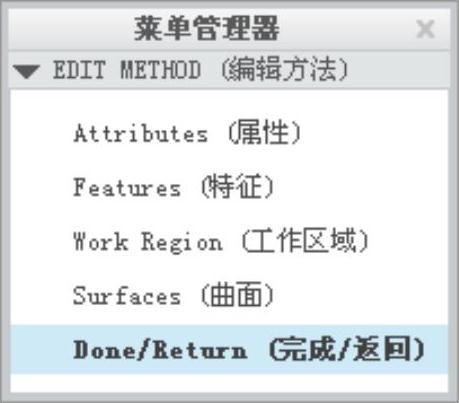

图3.11.17 “编辑方法”菜单

②在“编辑方法”菜单中选择命令，在弹出的“增加/删除特征”下拉菜单中选择命令，然后在图3.11.18所示的模型树中选取特征作为要排除的特征，最后在“编辑方法”菜单中依次选取命令和命令，在对话框中单击按钮，完成简化表示的修改。

Step9.将窗口切换到工程图环境，结果如图3.11.19所示。

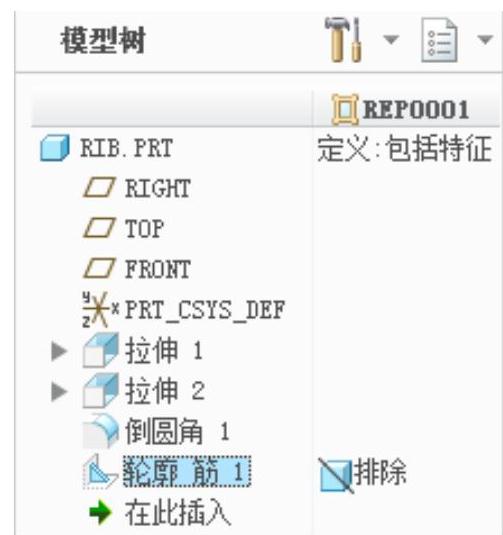

图3.11.18 排除筋特征

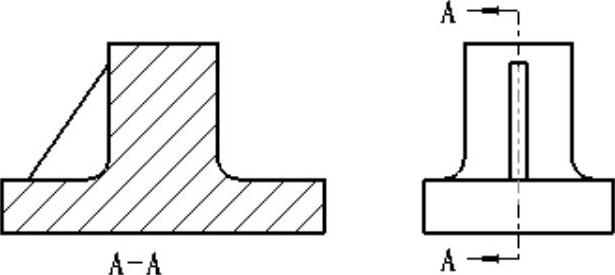

图3.11.19 最终结果

Step10.至此，含筋特征零件的剖面已创建完成，保存工程图文件，关闭零件文件。
