如何在Creo 3.7中绘制圆内直线并进行旋转与复制？

范例概述

本范例应用到“创建圆”“创建直线”命令，主要体现的是“旋转与复制”命令，其创建过程如下。

Stage1．新建一个草绘文件

Step1.将工作目录设置至D:\creo3.7\work\ch04.09.02。

Step2.新建一个名为example2的工程图文件，取消选中复选框，不使用默认模板，单击按钮；系统弹出“新建绘图”对话框，将设置为，在区域中选中单选项，在区域中选取“横向”，幅面大小选取；单击按钮，进入工程图环境。

Stage2．绘制草图

Step1.绘制圆。

（1）在功能选项卡区域的选项卡中单击“圆”按钮。

（2）在空白区域选取一点作为圆的中心点，以任意半径绘制圆。

（3）单击鼠标中键结束绘制圆，如图4.9.7所示。

Step2.绘制直线段。

（1）在功能选项卡区域的选项卡中单击“线”按钮。

（2）在系统弹出的图4.9.8所示的“捕捉参考”对话框中单击按钮，选取Step1中所绘制的圆为参考，单击鼠标中键。

图4.9.7 绘制圆

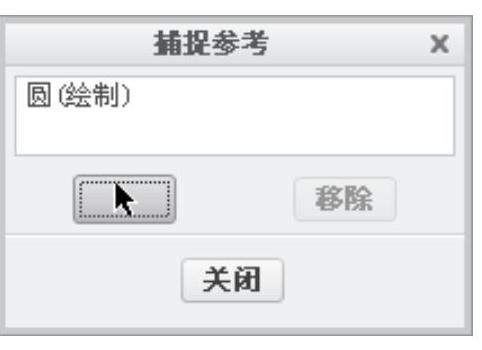

图4.9.8 “捕捉参考”对话框

（3）选取圆心为直线起点，再在空白处右击；系统弹出图4.9.9所示的快捷菜单，选择命令，在弹出的角度文本框后输入角度值0，单击按钮；然后在圆上的参照点处单击鼠标左键。(https://www.daowen.com)

（4）单击鼠标中键，完成直线的绘制，如图4.9.10所示。

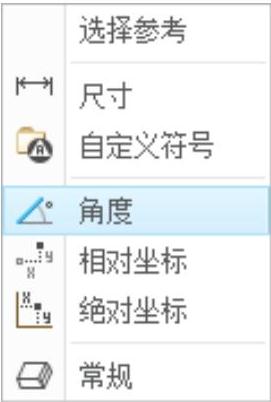

图4.9.9 快捷菜单

图4.9.10 绘制圆内直线

Step3.圆内直线的旋转与复制。

（1）在功能选项卡区域的选项卡中选择命令。

（2）选取图4.9.10所示的直线为变换对象，单击“选择”对话框中的按钮，系统弹出图4.9.11所示的“选择点”对话框，单击“选择点”对话框中的按钮，选取圆心为旋转中心点，单击对话框中的按钮。

（3）在系统提示后的文本框输入数值60，单击按钮。

（4）在系统提示后的文本框输入数值5，单击按钮，完成直线的旋转与复制，最终效果如图4.9.12所示。

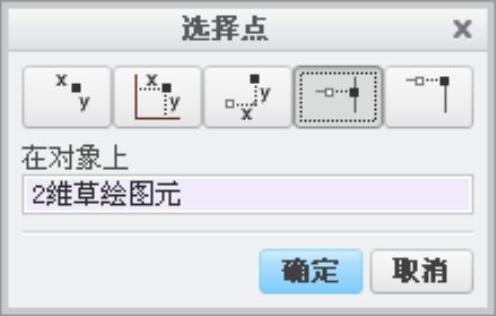

图4.9.11 “选择点”菜单

图4.9.12 最终效果图

Stage3．保存文件

选择下拉菜单命令（或单击工具栏中的“保存”按钮），保存完成的文件。
