位置公差标注操作详解

1．倾斜度、垂直度、平行度（、、）

标注倾斜度、垂直度、平行度操作的一般过程如下。

Stage1．标注“倾斜度”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.02，打开工程图文件tolerance_01.drw。

Step2.在功能选项卡区域的选项卡中单击“几何公差”按钮，系统弹出“几何公差”对话框。

Step3.在“几何公差”对话框左侧公差符号区域中，单击“倾斜度”按钮。

Step4.定义公差参照。在区域的下拉列表中选取选项，单击按钮，选取图5.6.26所示的面（边线）为公差参照。

Step5.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中，选择命令。

（2）在系统的提示下，选取图5.6.26所示的边线。

（3）在系统的提示下，在图5.6.26所示的位置单击中键，放置“倾斜度”公差。

Step6.选取选项卡，在子选项卡的下拉列表中选取基准。

Step7.在选项卡中，接受系统默认的公差值0.001，结果如图5.6.27所示。

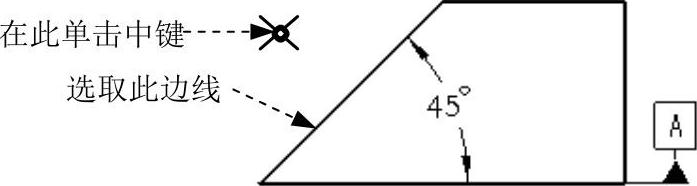

图5.6.26 定义公差参照（一）

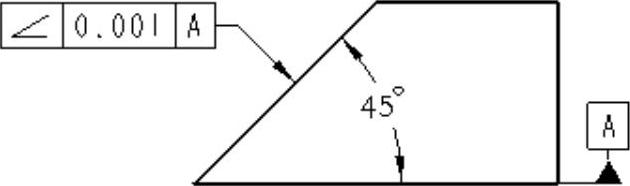

图5.6.27 标注“倾斜度”

Stage2．标注“垂直度”

Step1.在“几何公差”对话框的下侧按钮区单击按钮。

Step2.在“几何公差”对话框左侧公差符号区域中，单击“垂直度”按钮。

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.28所示的面（边线）为公差参照。

Step4.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中，选择命令。

（2）在系统的提示下，选取图5.6.28所示的边线。

（3）在图5.6.28所示的位置单击中键，放置“垂直度”公差。

Step5.选取选项卡，在子选项卡的下拉列表中选取基准。

Step6.在选项卡中，接受系统默认的公差值0.001，结果如图5.6.29所示。

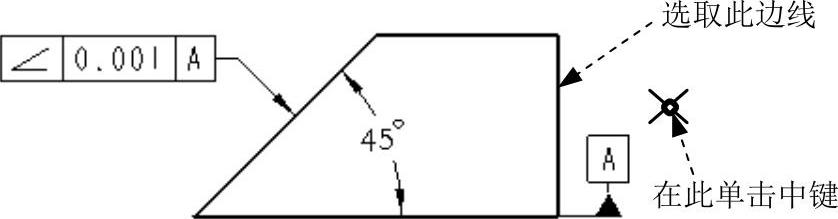

图5.6.28 定义公差参照（二）

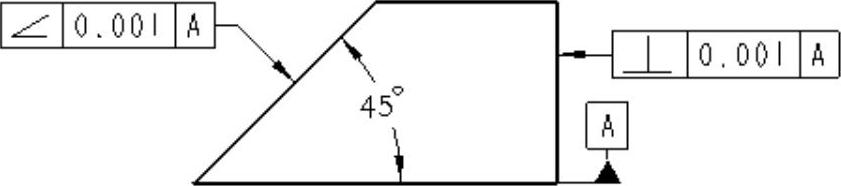

图5.6.29 标注“垂直度”

Stage3．标注“平行度”

Step1.在“几何公差”对话框的下侧按钮区单击按钮。

Step2.在“几何公差”对话框左侧公差符号区域中，按下“平行度”公差符号。

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.30所示的面（边线）为公差参照。

Step4.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.30所示的边线。

（3）在图5.6.30所示的位置单击中键，放置“平行度”公差。

Step5.将公差基准设置为，其他参数采用系统默认设置值。

Step6.单击对话框中的按钮（或单击中键），完成“平行度”的标注，结果如图5.6.31所示。

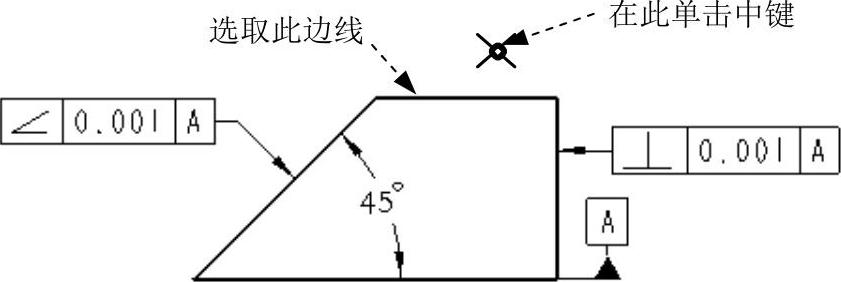

图5.6.30 定义公差参照（三）

图5.6.31 标注“平行度”

2．位置度、同轴度、对称度（、、）

标注位置度、同轴度、对称度操作的一般过程如下。

Stage1．标注“位置度”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.02，打开工程图文件tolerance_02.drw。

Step2.在功能选项卡区域的选项卡中单击“几何公差”按钮，系统弹出“几何公差”对话框。

Step3.在“几何公差”对话框左侧公差符号区域中，单击“位置度”按钮。

Step4.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.32所示的面（边线）为公差参照。

Step5.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.32所示的边线。

（3）在图5.6.32所示的位置单击中键，放置“位置度”公差。

Step6.将公差基准设置为，其他参数采用系统默认设置值，结果如图5.6.33所示。

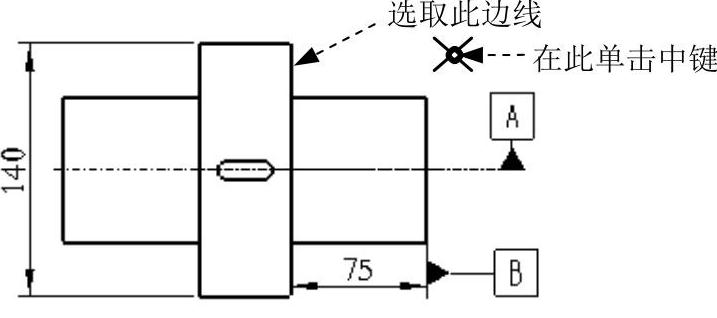

图5.6.32 定义公差参照（一）(https://www.daowen.com)

图5.6.33 标注“位置度”

Stage2．标注“同轴度”

Step1.在“几何公差”对话框的下侧按钮区单击按钮。

Step2.在“几何公差”对话框左侧公差符号区域中，单击“同轴度”按钮。

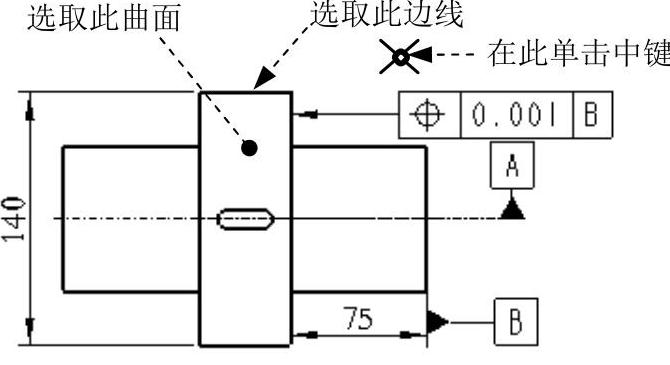

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.33所示的曲面为公差参照。

Step4.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.33所示的边线。

（3）在图5.6.33所示的位置单击中键，放置“同轴度”公差。

Step5.将公差基准设置为，公差值采用系统默认设置值。

Step6.在选项卡中选中复选框，如图5.6.34所示。

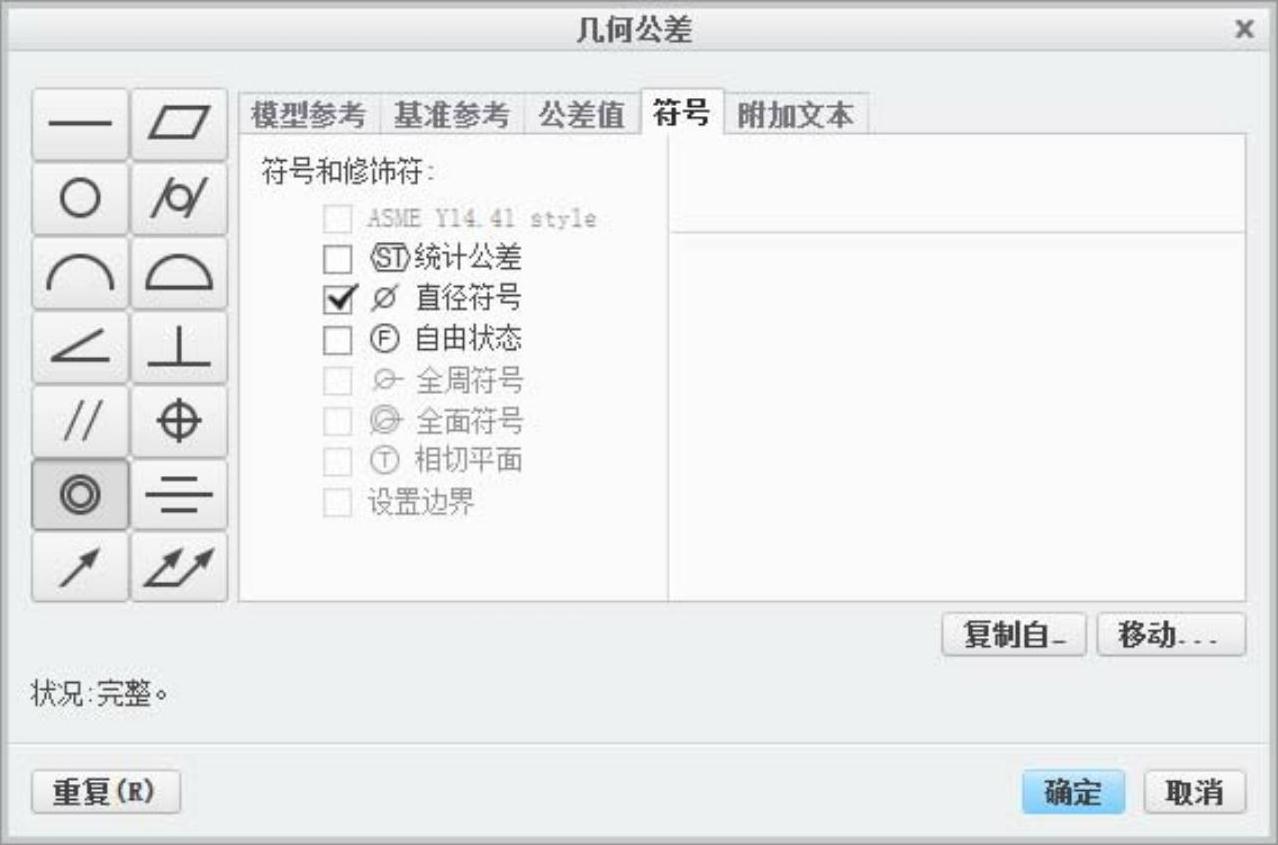

图5.6.34 “符号”选型卡

Stage3．标注“对称度”

Step1.在“几何公差”对话框的下侧按钮区单击按钮。

Step2.在“几何公差”对话框左侧公差符号区域中，单击“对称度”按钮。

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.35所示的特征为公差参照。

Step4.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.35所示的边线为放置位置参照。

（3）在图5.6.35所示的位置单击中键，放置“对称度”公差。

Step5.将公差基准设置为，其他参数采用系统默认设置值。

Step6.单击对话框中的按钮，完成“对称度”的标注，结果如图5.6.36所示。

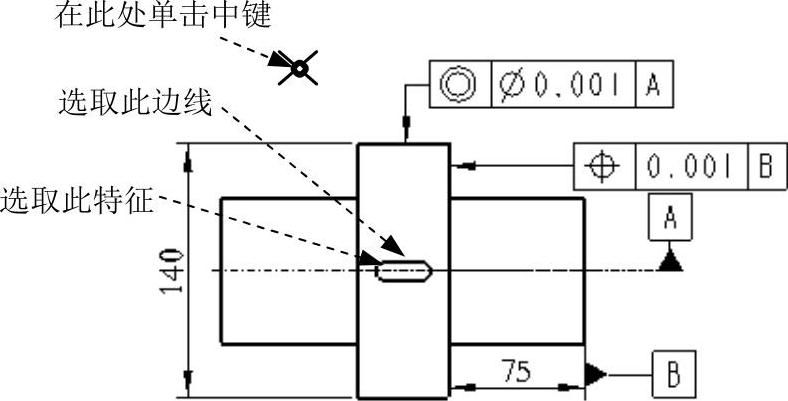

图5.6.35 定义公差参照（二）

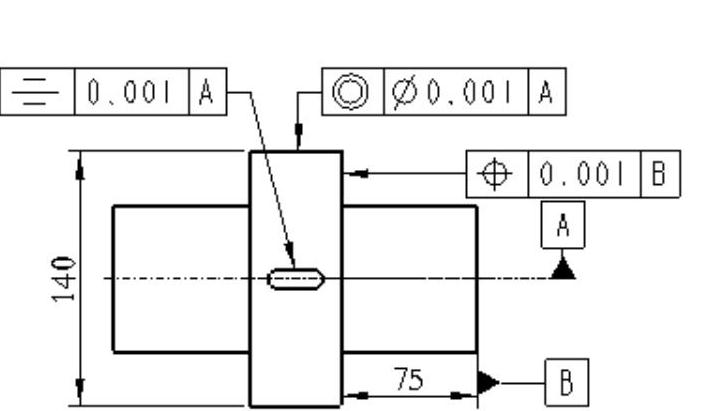

图5.6.36 标注“对称度”

3．圆跳动、全跳动（、）

标注圆跳动、全跳动操作的一般过程如下。

Stage1．标注“圆跳动”

Step1.将工作目录设置至D:\creo3.7\work\ch05.06.02，打开工程图文件tolerance_03.drw。

Step2.在功能选项卡区域的选项卡中单击“几何公差”按钮，系统弹出“几何公差”对话框。

Step3.在“几何公差”对话框左侧公差符号区域中，单击“圆跳动”按钮。

Step4.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.37所示的曲面为公差参照。

Step5.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.37所示的边线为放置位置参照。

（3）在图5.6.37所示的位置单击中键，放置“圆跳动”公差。

Step6.将公差基准设置为，其他参数采用系统默认设置值，结果如图5.6.38所示。

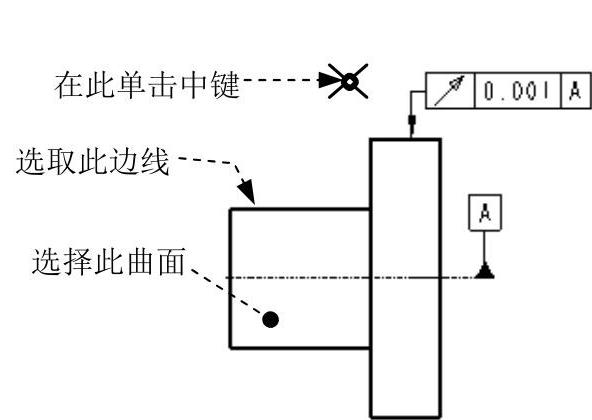

图5.6.37 定义公差参照（一）

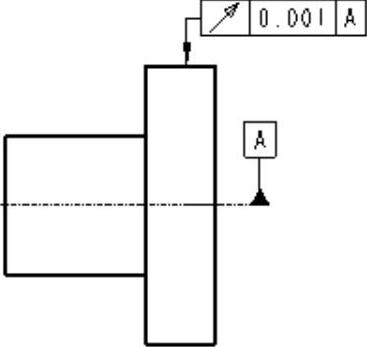

图5.6.38 标注“圆跳动”

Stage2．标注“全跳动”

Step1.在“几何公差”对话框的下侧按钮区单击按钮。

Step2.在“几何公差”对话框左侧公差符号区域中，单击“全跳动”按钮。

Step3.定义公差参照。在区域的下拉列表中选取选项，选取图5.6.39所示的曲面为公差参照。

Step4.定义公差的位置。

（1）在对话框中区域的下拉列表中选取选项，在弹出的菜单中选择命令。

（2）在系统的提示下，选取图5.6.39所示的边线为放置位置参照。

（3）在图5.6.39所示的位置单击中键，放置“全跳动”公差。

Step5.将公差基准设置为，其他参数采用系统默认设置值。

Step6.单击对话框中的按钮，完成“全跳动”的标注，结果如图5.6.40所示。

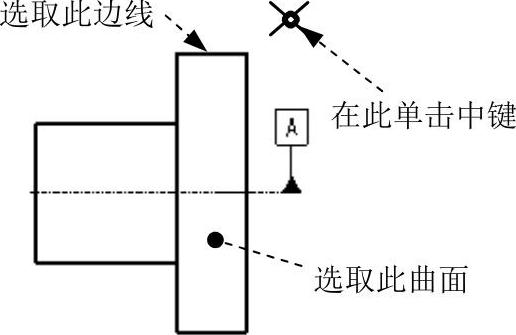

图5.6.39 定义公差参照（二）

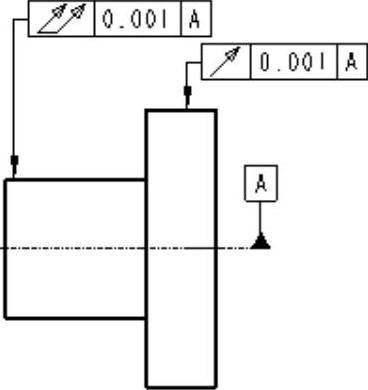

图5.6.40 标注“全跳动”
