现以tool_disk_drw_01.drw工程图文件为例创建一个标题栏，其一般操作步骤如下。

Step1.将工作目录设置至D:\creo3.7\work\ch06.04，打开文件tool_disk_drw_01.drw。

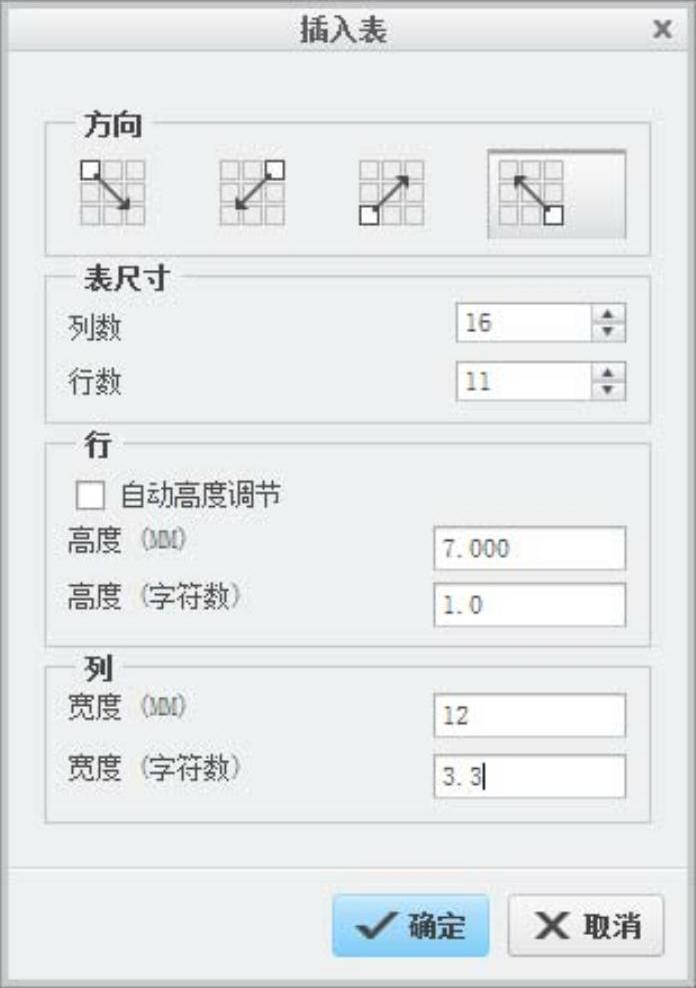

Step2.在功能选项卡区域的选项卡中选择命令，系统弹出图6.4.2所示的“插入表”对话框，在对话框中进行如下操作。

（1）定义表格方向。在对话框的区域中单击按钮，使表格生成方向向左上方生成。

（2）定义表尺寸。在区域中的文本框中输入列数16；在文本框中输入行数11。

（3）定义表行和列参数。在区域中取消选中复选框，在文本框中输入数值7，在文本框中输入数值1；在区域中的文本框中输入数值12，其他采用系统默认设置值。

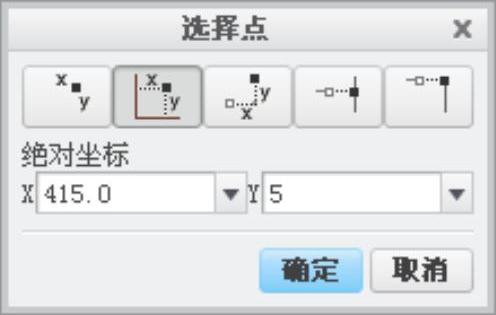

Step3.在对话框中单击按钮，系统弹出图6.4.3所示的“选择点”对话框，在对话框中单击按钮，输入X坐标值415，输入Y坐标值5，单击按钮。结果如图6.4.4所示。

图6.4.2 “插入表”对话框

图6.4.3 “选择点”对话框

图6.4.4 初步绘制的表格

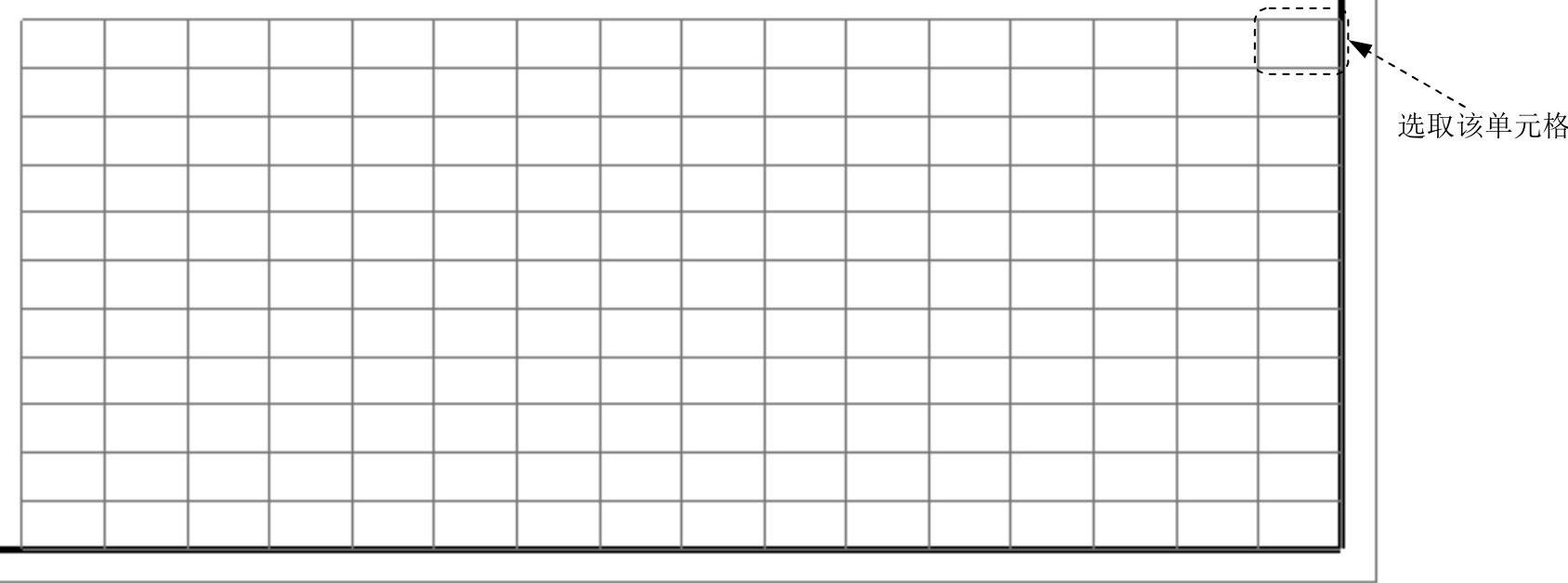

Step4.设置表格列宽参数。选取图6.4.4所示的单元格，在功能选项卡区域的选项卡中单击“高度和宽度”按钮，系统弹出“高度和宽度”对话框，在对话框的区域的文本框中输入列宽度值50，单击按钮。

Step5.参照Step4从右至左设置其他单元格列宽，列宽度值依次为12、12、6.5、6.5、6.5、6.5、16、12、12、4、12、4、8、2和10，结果如图6.4.5所示。

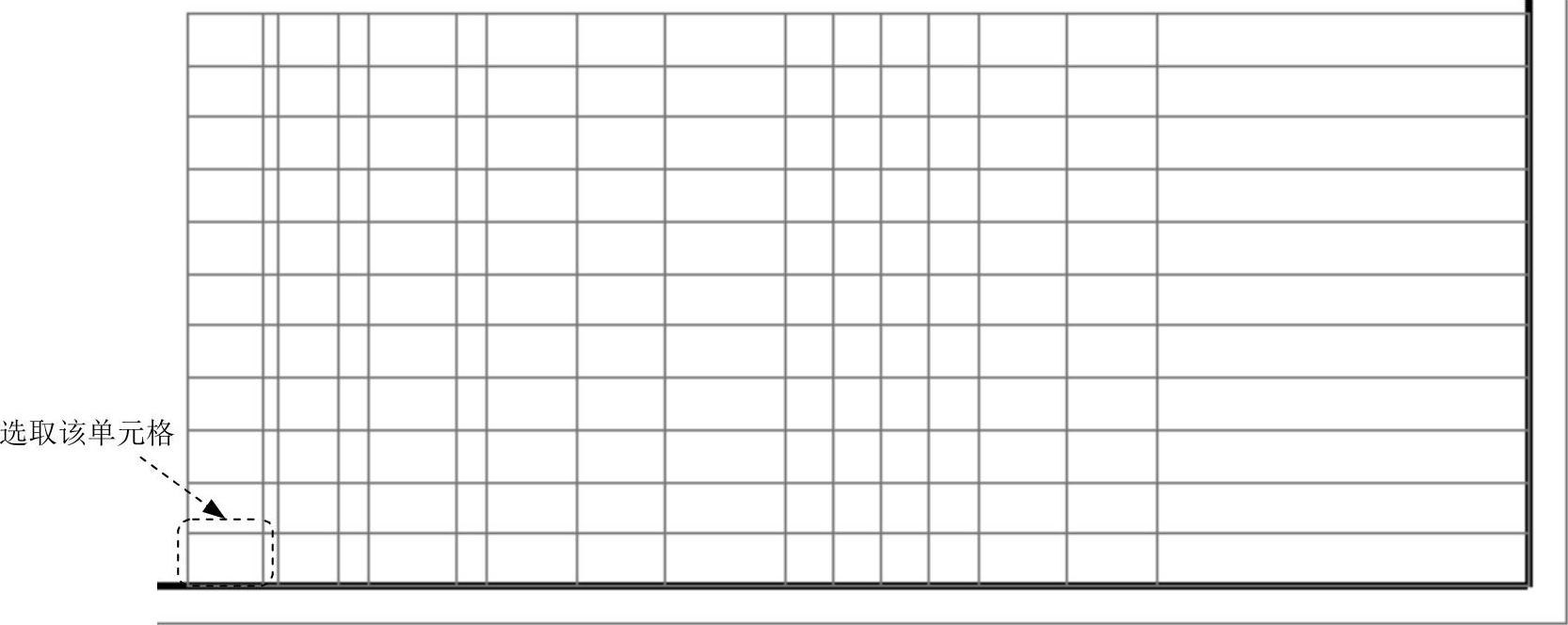

Step6.设置表格行高参数。选取图6.4.5所示的单元格，在功能选项卡区域的选项卡中单击“高度和宽度”按钮，系统弹出“高度和宽度”对话框，在对话框的区域的文本框中输入行高度值7，单击按钮。

Step7.参照Step6，从下至上设置其他单元格行高，行高度值依次为2、5、4、3、7、7、3、4、7和7，结果如图6.4.6所示。

图6.4.5 设置表格列宽参数

(https://www.daowen.com)

图6.4.6 设置表格行高参数

Step8.合并单元格。首先确认此时没有选取表格，在功能选项卡区域的选项卡中单击“合并单元格”按钮，系统弹出菜单，选择命令。

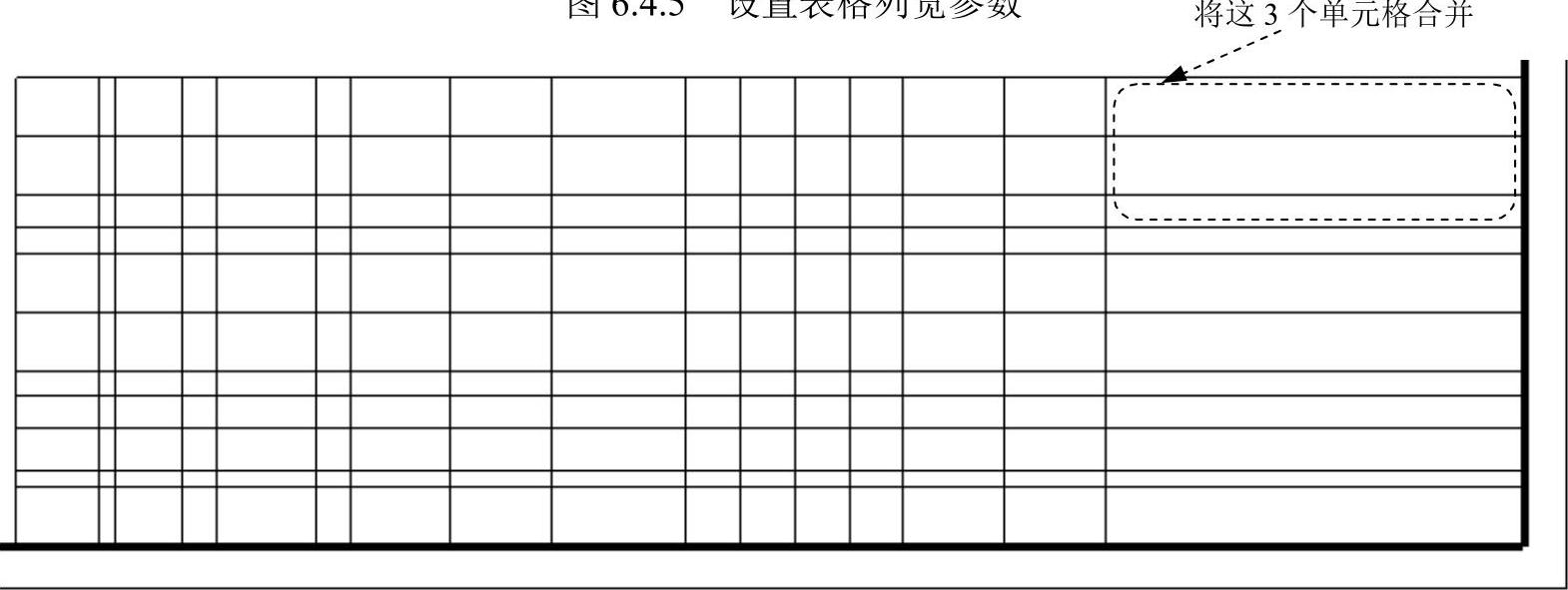

Step9.将图6.4.6所示的3个单元格合并。

Step10.由于需要合并的单元格繁多，这里不详细说明；合并结果如图6.4.7所示。

图6.4.7 合并单元格结果

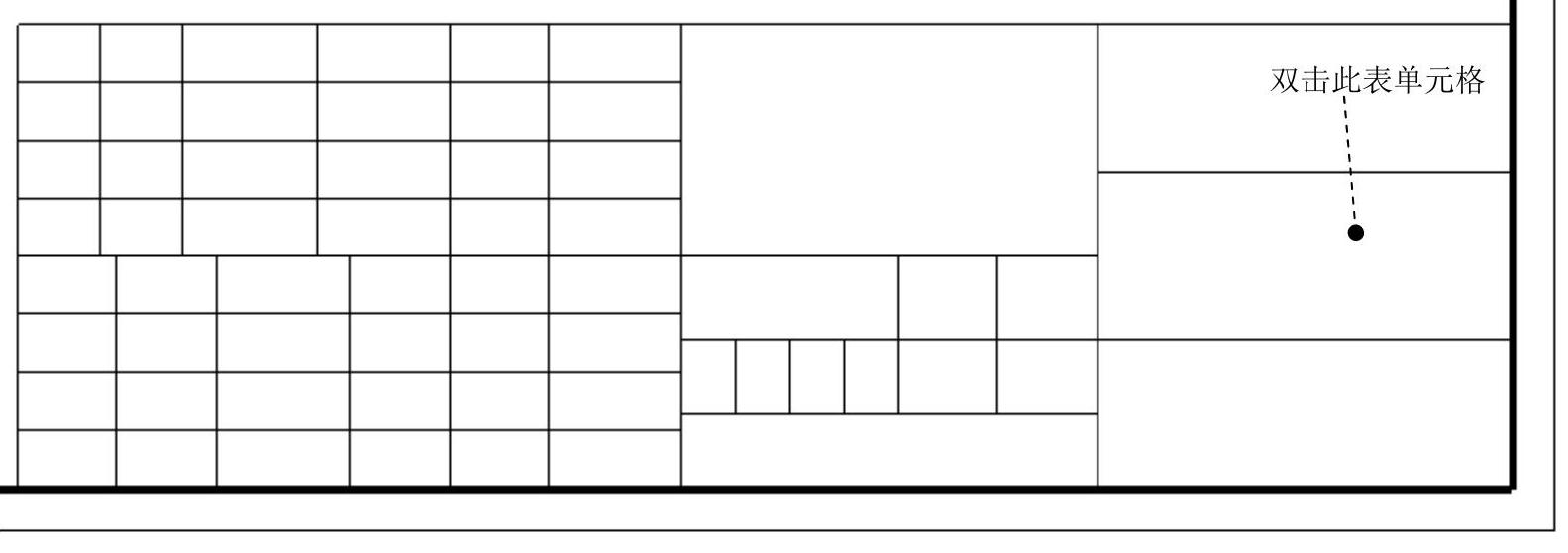

Step11.接下来向表格中输入文字，双击图6.4.7所示的单元格。

Step12.系统自动进入“格式”选项卡，在单元格中输入文本“铣刀盘”。

Step13.设置文本的字体、大小及位置。

（1）单击按钮右侧的按钮，此时系统弹出“文本样式”对话框，然后将上一步输入的文本“铣刀盘”选中。

（2）在区域中取消选中复选框，然后在下拉列表中选择选项。

（3）在文本框后取消选中复选框，在文本框中输入文本高度值5。

（4）在区域中取消选中复选框，然后在下拉列表中选取选项；在下拉列表中选择选项。单击按钮，输入后结果如图6.4.8所示。

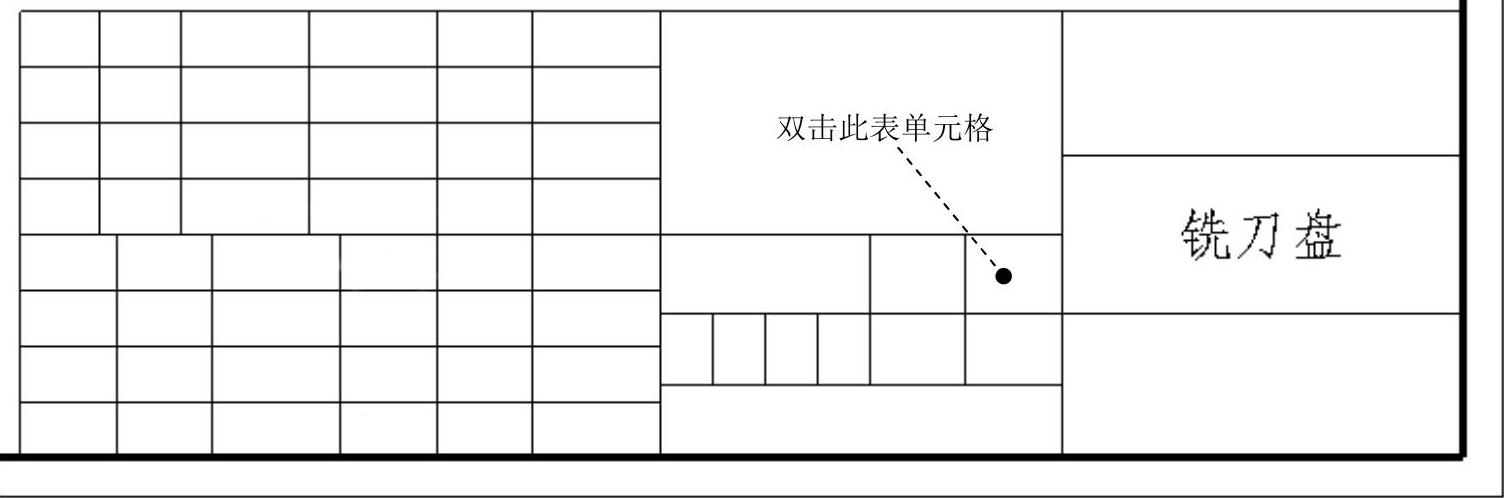

Step14.继续双击图6.4.8所示的单元格。在单元格里输入文本“比例”，文字高度设置为3，其他参数同上。

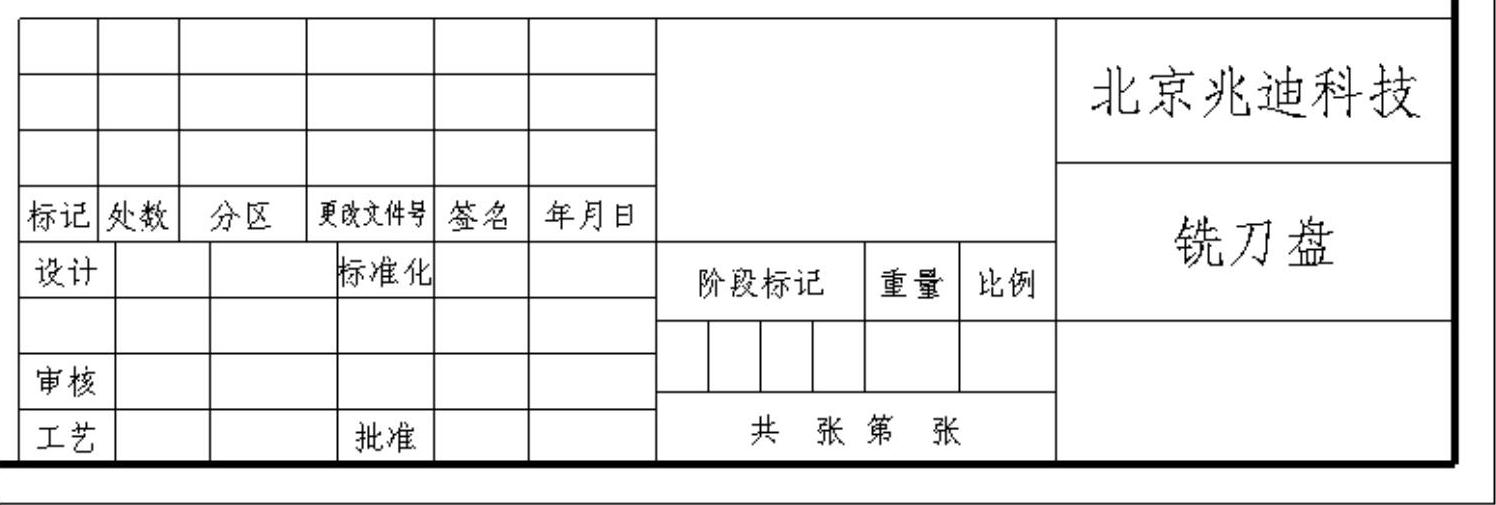

Step15.参照前面操作步骤，在标题栏的其他单元格中输入图6.4.9所示文本。

图6.4.8 输入文本

图6.4.9 输入其他文本
