如何创建实体零件的模板？

零件模板实际上是一个包含标准要素的零件模型，相应地，实体零件模板实际上是一个实体零件模型，实体零件模型的模板包括如下标准要素。

三个基准平面，分别命名为FRONT、TOP、RIGHT。

定义多个视图方向，如FRONT、BACK、TOP、BOTTOM、LEFT、RIGHT和DEFAULT等。

定义多个参数，如：

CNAME──零件名称。

CMASS──零件质量。

CMAT──零件材料。

DRAWINGNO──图号。

DESIGNER──设计者。

DRAFTER──绘图。

AUDITER──审核。

COMPANY──设计单位。

PARTTYPE──零件类型：W外购件；B标准件；Z自生产件。

定义默认参数：DENSITY=7.8E-­6。

下面介绍创建实体零件模板的详细操作步骤。

Step1.新建一个名为SOLID_PART的实体零件模板。

（1）选择下拉菜单命令。

（2）系统弹出“新建”对话框，在区域中选中单选项，在区域中选中单选项，在文本框中输入文件名“SOLID_PART”，取消选中复选框，单击按钮。

（3）在弹出的“新文件选项”对话框中，选取PTC提供的模板，单击按钮。

说明：由于选取了PTC提供的模板，而该模板已经为用户创建了三个基准平面（名称分别为FRONT、TOP、RIGHT）和多个视图方向（FRONT、BACK、TOP、BOTTOM、LEFT、RIGHT、DEFAULT），所以用户无需再设置它们。

Step2.定义参数。

（1）定义参数CNAME。

①在功能选项卡区域的选项卡中单击“参数”按钮，系统弹出“参数”对话框。

②在“参数”对话框中的区域中，选择对象类型为，然后单击按钮。

③在栏中输入新参数名“CNAME”，在下拉列表中选取选项，结果如图8.1.1所示。

说明：假设现在要设计一个零件名称为“基座”的零件模型，在使用该模板后，应将参数“CNAME”赋值为“基座”，其操作方法为：在“参数”对话框中单击参数“CNAME”的栏，输入参数值“基座”，按回车键确定。

（2）按上面相同的操作方法定义参数CMAT、DRAWINGNO、PARTTYPE、DESIGNER、DRAFTER、AUDITER、COMPANY、CMASS，除CMASS在下拉列表中选取选项外，其他均选取选项。

（3）设置完成后，单击按钮，关闭“参数”对话框。

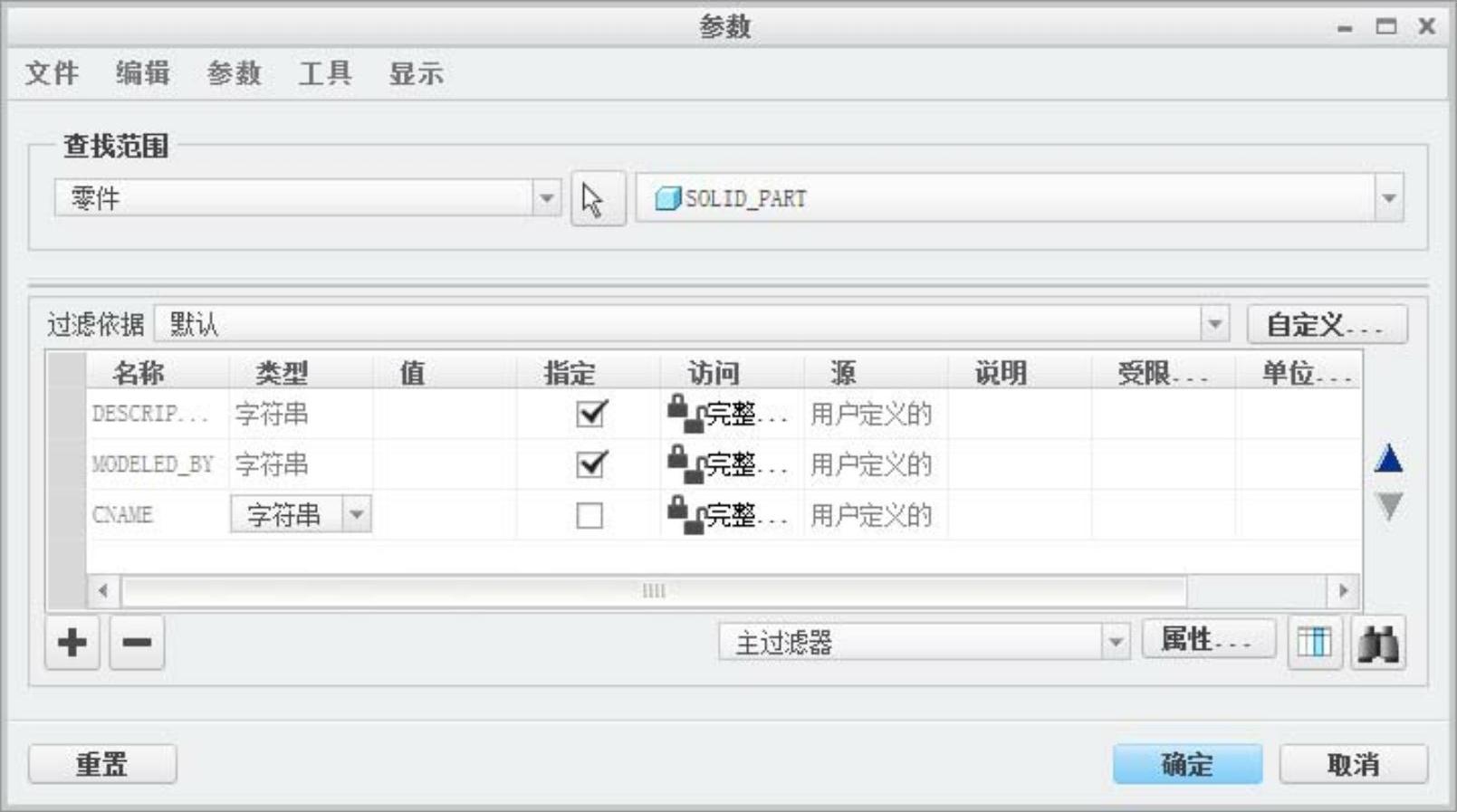

图8.1.1 “参数”对话框(https://www.daowen.com)

Step3.定义零件密度。

（1）选择下拉菜单命令。

（2）系统弹出图8.1.2所示的“模型属性”对话框，在区域下面的栏中单击命令，系统弹出“质量属性”对话框，如图8.1.3所示。

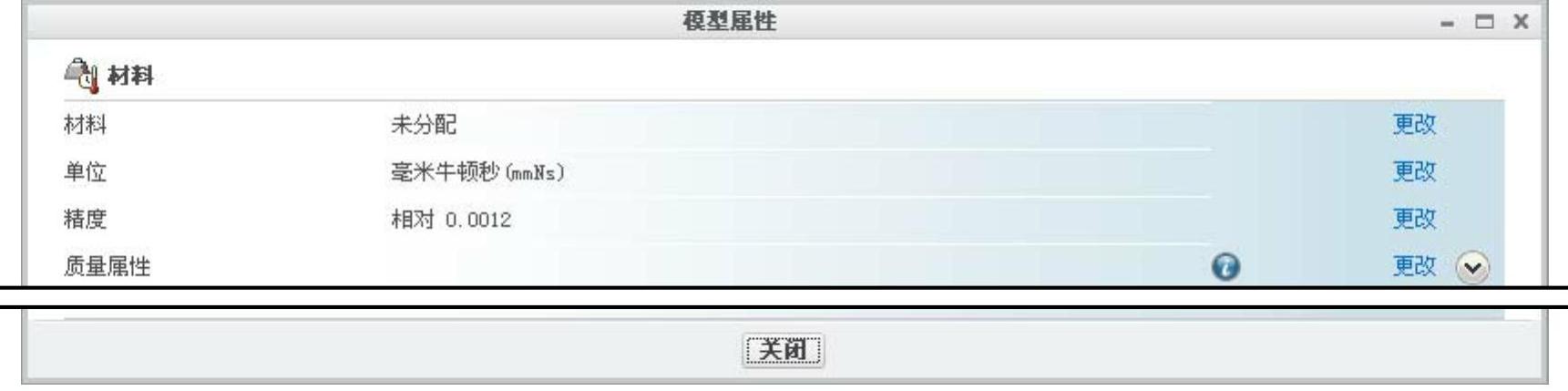

图8.1.2 “模型属性”对话框

（3）在对话框中的区域的文本框中输入零件的密度值“7.8e-6”，单击按钮，然后在“模型属性”对话框中单击按钮，完成零件密度的定义。

注意：在模板中假设零件的密度为“7.8e-6”，在设计某一具体的零件时，密度可重新设置。

Step4.将零件质量赋给CMASS。

（1）在程序中添加语句。

①在功能选项卡区域的选项卡中选择命令，系统弹出图8.1.4所示的菜单。

②选择命令，系统弹出零件程序（记事本窗口）。在程序中的语句“MASSPROP”和“ENDMASSPROP”间加入“PARTSOLID_PART”，如图8.1.5所示。保存修改后的程序，并退出记事本。

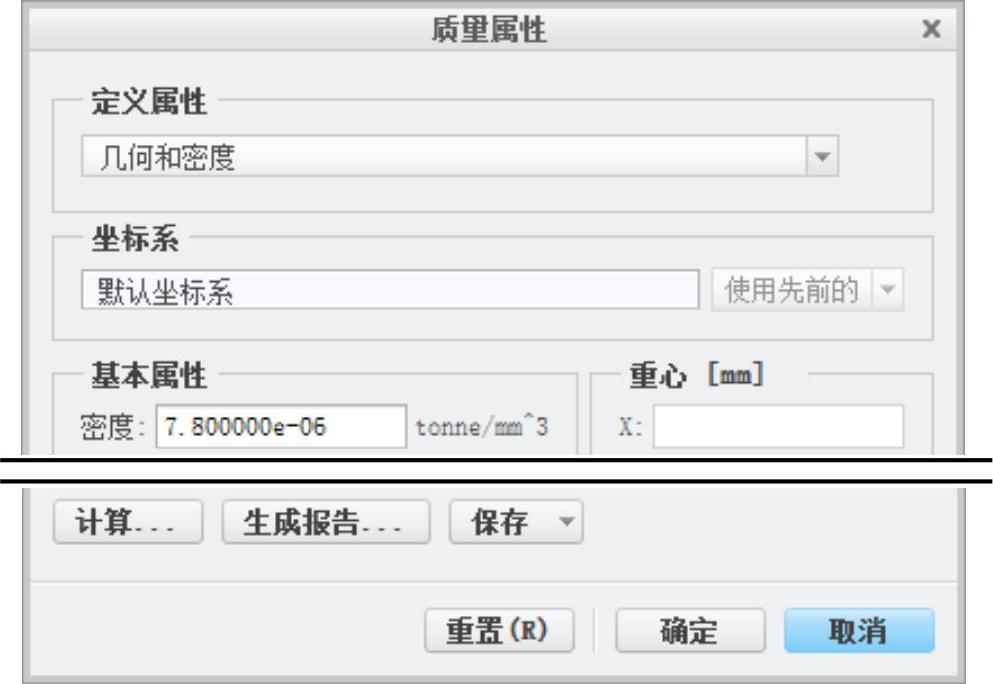

图8.1.3 “质量属性”对话框

图8.1.4 “程序”菜单

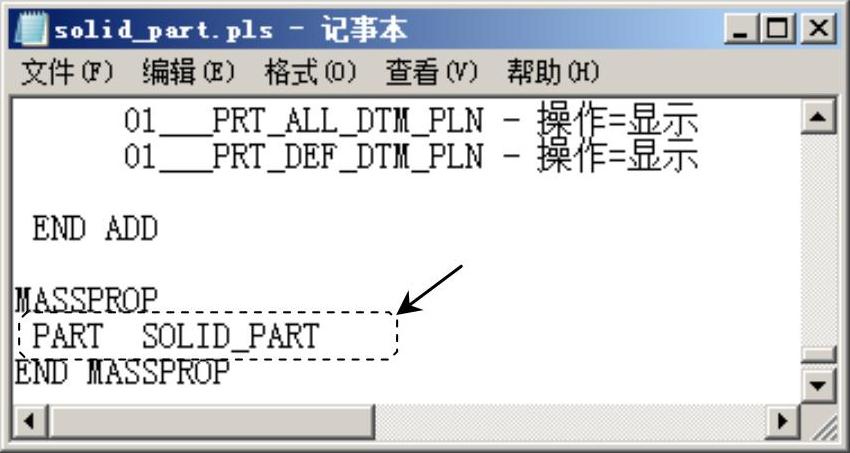

图8.1.5 零件程序

③系统弹出“确认”对话框，单击按钮。选择菜单中的命令退出。

（2）计算质量。

①在功能选项卡区域的选项卡中选择命令，系统弹出图8.1.6所示的“质量属性”对话框。

②在对话框下方单击按钮，计算质量并预览结果，如图8.1.6所示，单击按钮，关闭对话框。

（3）创建关系。

①在功能选项卡区域的选项卡中单击“关系”按钮，系统弹出图8.1.7所示的“关系”对话框。

②在该对话框编辑区中输入关系式：CMASS=MP_MASS（""），单击按钮。

Step5.保存该模板文件。

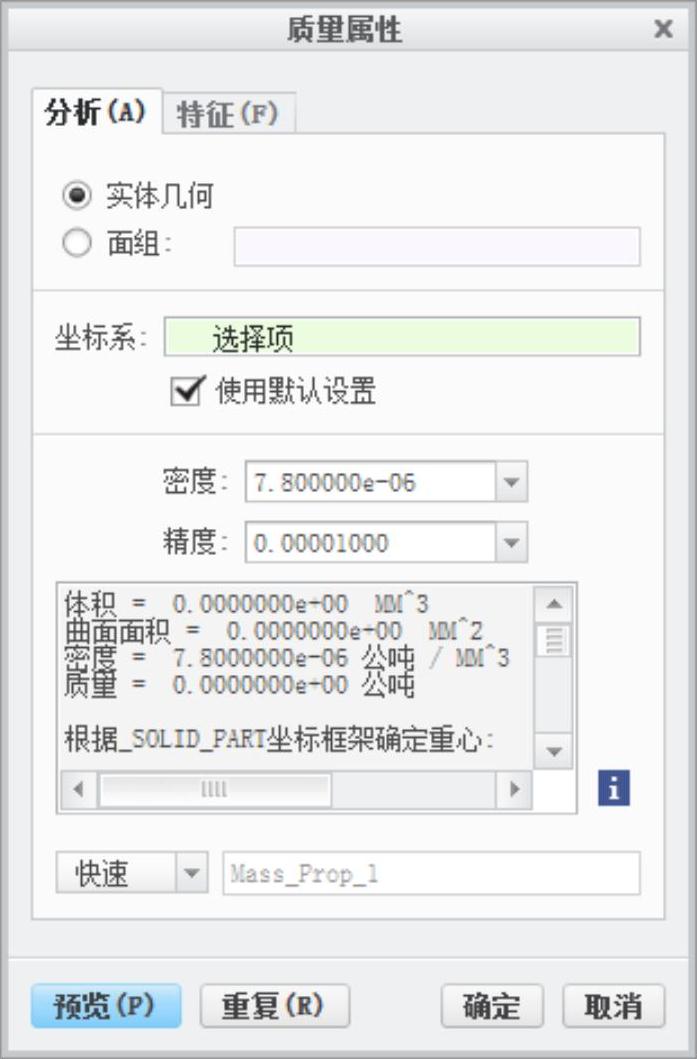

图8.1.6 “质量属性”对话框

图8.1.7 “关系”对话框
