组合夹具的元件，按其用途不同，可分为八大类，见图3-61。

1.基础件

包括各种规格尺寸的方形、矩形、圆形基础板和基础角铁等，如图3-62所示。基础件主要用作夹具体，但还有其他用途，例如用方块形或矩形基础板可组成一个角度，作为角度支承使用。基础件上的T形槽、键槽、光孔和螺孔起定位和紧固其他元件的作用。

2.支承件

包括各种规格尺寸的垫片、垫板、方形和矩形支承、角度支承、角铁、菱形板、V形块、螺孔板、伸长板等，如图3-63所示。支承件主要用作不同高度的支承和各种定位支承平面，是夹具体的骨架。另外，也可把尺寸大的支承用作基础件。支承件在组合夹具元件中形式多、用途广，组装时应充分发挥其作用。支承件上一般也有T形槽、键槽、光孔和螺孔，以便将各支承件与基础件和其他元件联成整体。

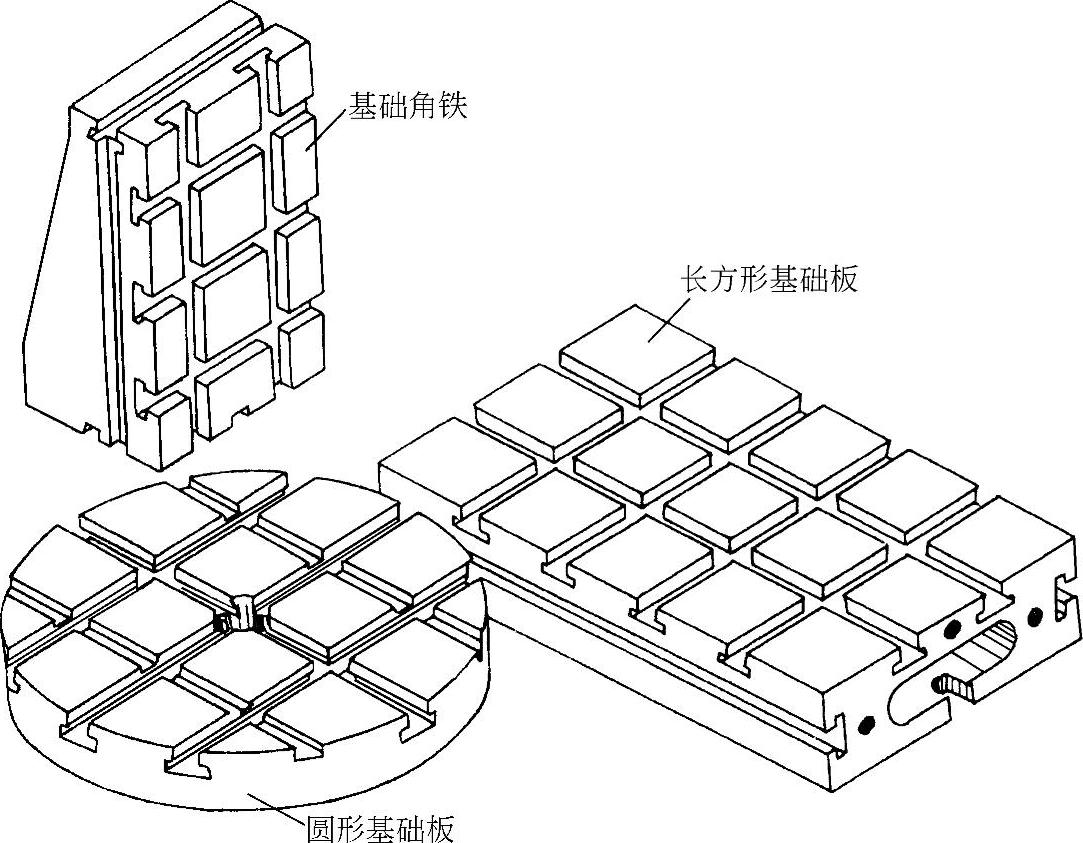

图3-62 基础件

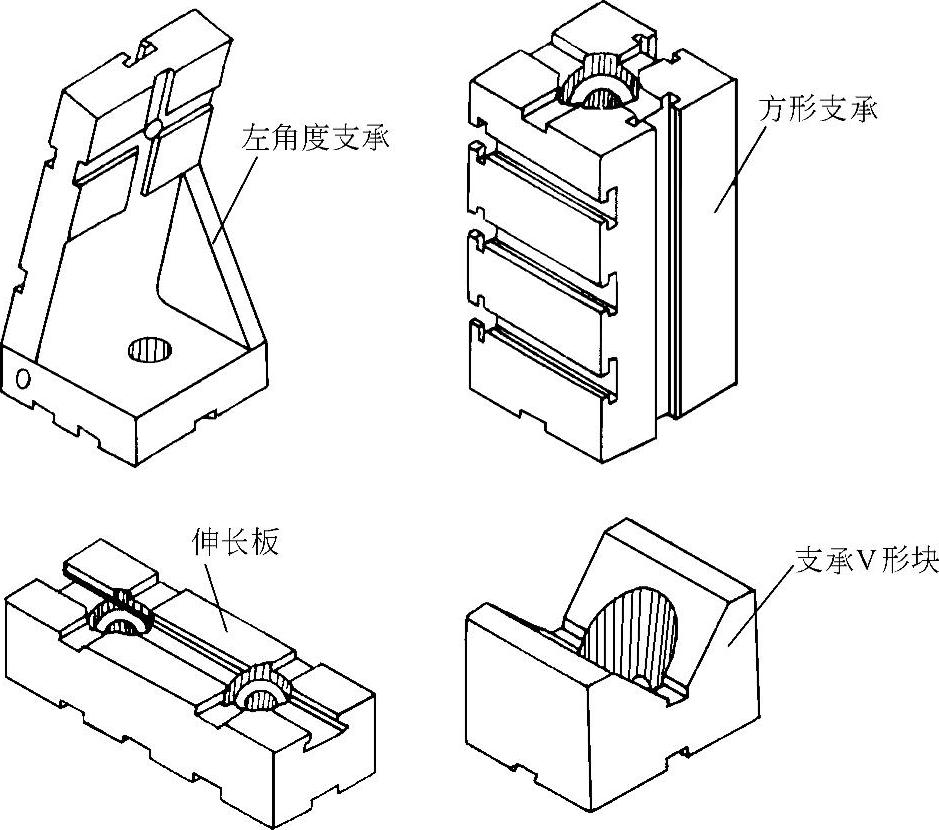

图3-63 支承件

3.定位件

包括各种定位销、定位盘、定位键、定位轴、各种定位支座、定位支承、镗孔支承、顶尖等，如图3-64所示。定位件主要用于确定元件与元件、元件与工件之间的相对位置尺寸，以保证夹具的装配精度和工件的加工精度，另外还用于增强元件之间的联接强度和整个夹具的刚度。

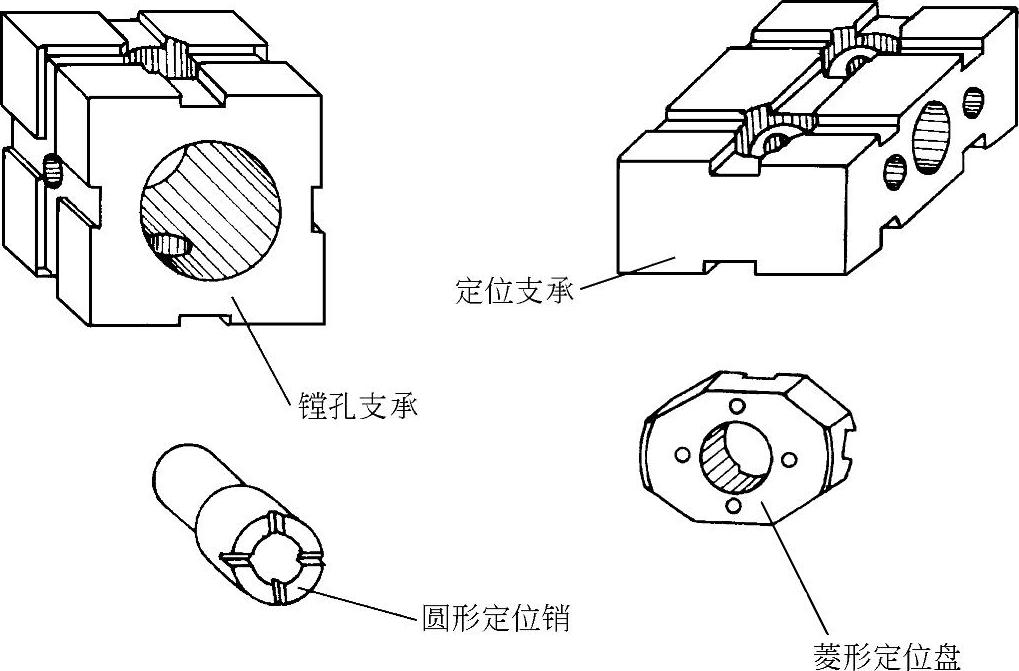

图3-64 定位件

4.导向件

包括各种钻模板、钻套、铰套和导向支承等，如图3-65所示。导向件主要用来确定刀具与工件的相对位置，加工时并起到引导刀具的作用，有时也可用作定位件。

(www.daowen.com)

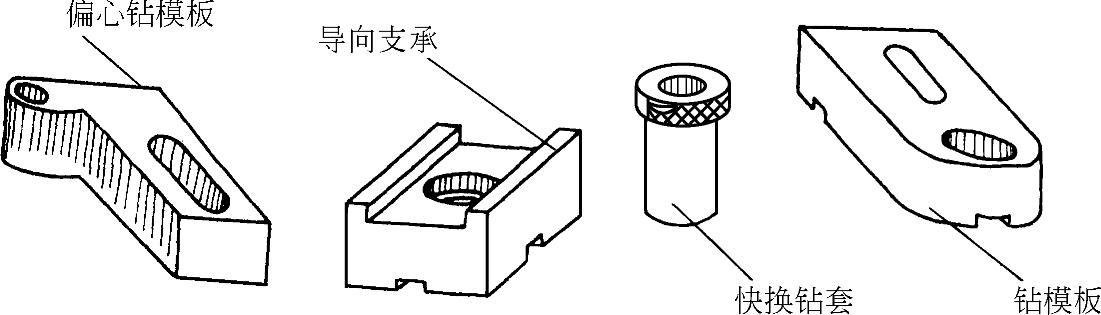

图3-65 导向件

5.夹紧件

包括各种形状尺寸的压板，如图3-66所示。夹紧件主要用来将工件夹紧在夹具体上，保证工件定位后的正确位置在外力作用下不变动。由于各种压板的主要表面都经过磨光，因此也常作定位挡板、联接板或其他用。

6.紧固件

包括各种螺栓、螺钉、螺母和垫圈等。紧固件主要用来把夹具上各种元件联接紧固成一整体，并可通过压板把工件夹紧在夹具上。组合夹具上使用的紧固件要求强度高、寿命长、体积小，因此所用的材料比一般标准紧固件的要好，且有较高的加工要求。

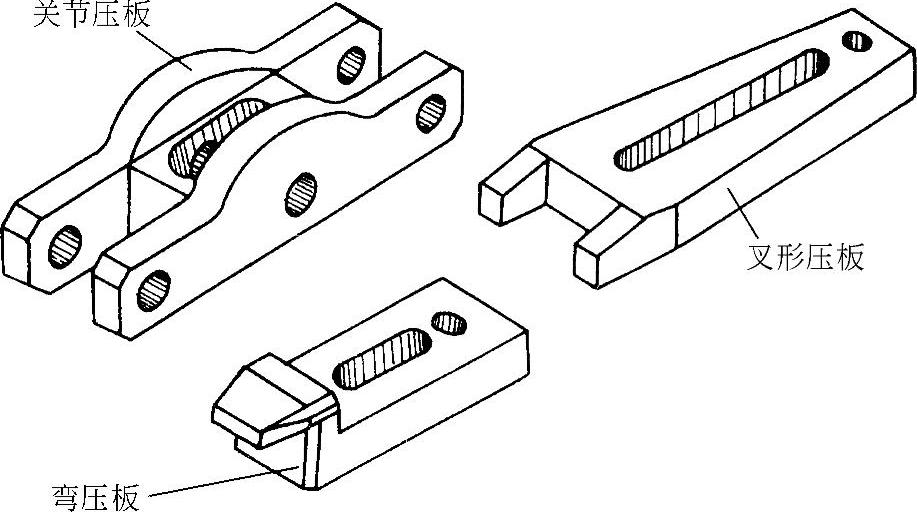

图3-66 夹紧件

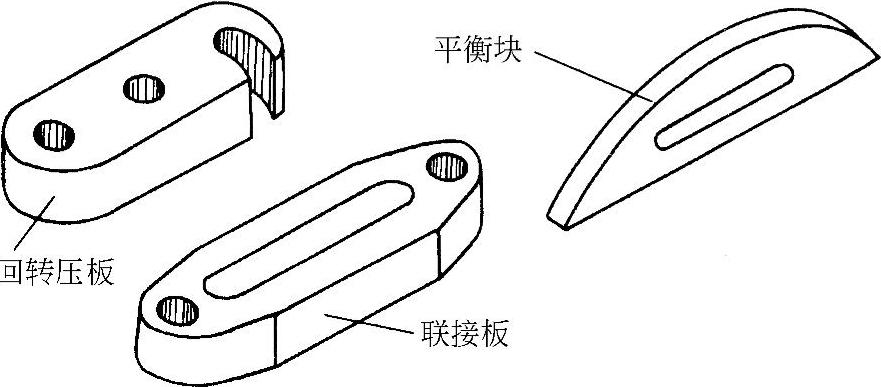

图3-67 其他件

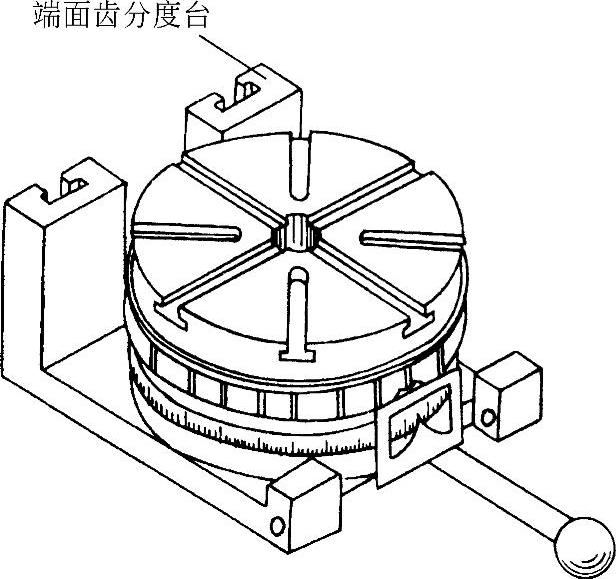

图3-68 分度合件

7.其他件

包括除了上述六类以外的各种用途的单一元件，例如联接板、回转压板、浮动块、各种支承钉、支承帽、二爪支承、三爪支承、平衡块等，如图3-67所示。其中有些有比较明显的用途，而有些常无固定用途，但只要用得合适，在组装中常能起到极为有利的辅助作用。

8.合件

指在组装过程中不拆散使用的独立部件。按其用途可分为定位合件、导向合件、夹紧合件、分度合件等，图3-68所示为分度合件。在合件中，使用最多的是导向合件和分度合件。
