凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料和适量石膏磨细制成的水硬性胶凝材料称为复合硅酸盐水泥(简称复合水泥)，代号为P·C。

水泥中混合材料总掺量按质量百分比计应大于20%，但不超过50%。

由于在复合硅酸盐水泥中掺入了两种或两种以上的混合材料，可以相互取长补短，克服了掺单一混合材料水泥的一些弊病，使其早期强度接近于普通水泥，而其他性能优于矿渣水泥、火山灰水泥和粉煤灰水泥，因而适用范围更加广泛。

以上四种硅酸盐水泥技术要求如下:

(1)细度:80μm方孔筛筛余不大于10%或45μm方孔筛筛余不大于30%。

(2)凝结时间、体积安定性:要求与普通硅酸盐水泥相同。(www.daowen.com)

(3)氧化镁含量:矿渣水泥P·S·A要求≤6%，P·S·B不做要求。其余三种水泥要求≤6%。

(4)三氧化硫含量:矿渣硅酸盐水泥中的三氧化硫含量不得超过4.0%；火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥中的三氧化硫不得超过3.5%。

(5)强度等级:四种水泥根据3d和28d的抗折强度和抗压强度划分强度等级。前三种硅酸盐水泥的强度等级分为32.5、32.5R、42.5、42.5R、52.5和52.5R六个等级，复合硅酸盐水泥的强度等级分为42.5、42.5R、52.5和52.5R四个等级。各强度等级水泥的各龄期强度不得低于表3-5中的数值。

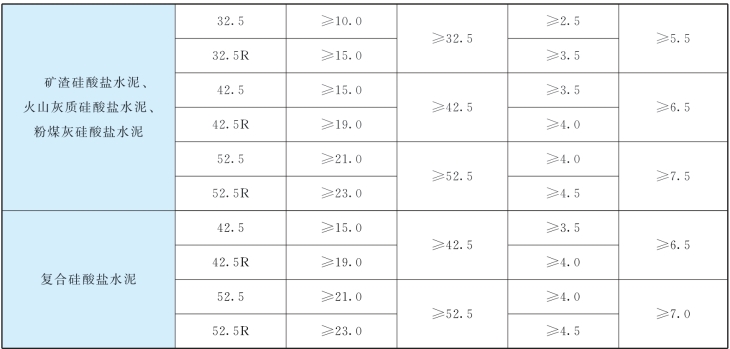

表3-5　四种水泥各龄期强度值及强度等级　MPa
