1.试验目的

检验钢筋常温下承受规定弯曲程度的变形能力，从而确定其塑性和可加工性能，并显示其缺陷。

2.主要仪器设备

压力试验机或万能试验机、冷弯压头等。

钢筋冷弯试验

3.试验步骤

(1)冷弯试件长度为L＝5a＋150(mm)，a为试件的计算直径。弯心直径和弯曲角度按热轧钢筋分级及相应的技术要求表选用。

(2)调整两支辊间距离L＝(d＋3a)±0.5a(d为弯心直径)，此距离在试验期间保持不变。

(3)将试件放置于两支辊上，试件轴线应与弯曲压头轴线垂直，弯曲压头在两支座之间的中点处对试件连续施加压力使其弯曲，直至达到规定的弯曲角度。(www.daowen.com)

试件弯曲至两臂直接接触的试验，应首先将试件初步弯曲(弯曲角度尽可能大)，然后将其置于两平行压板之间，连续施加力压其两端，使其进一步弯曲，直至两臂直接接触。

支辊式弯曲装置如图10-28所示，钢筋冷弯试验如图10-29所示。

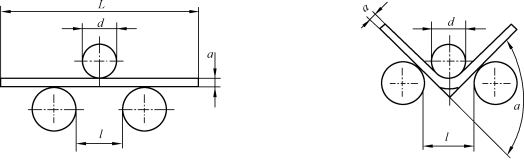

图10-28　支辊式弯曲装置示意图

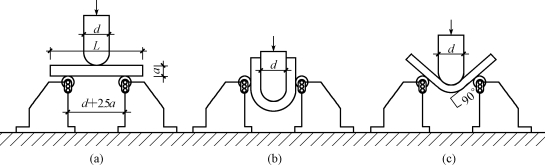

图10-29　钢筋冷弯试验示意图

(a)装好的试件；(b)弯曲180°；(c)弯曲90°

4.结果评定

试件弯曲后，检查弯曲处的外缘及侧面，如无裂缝、断裂或起层现象，即认为冷弯试验合格，否则为不合格。

若钢筋在冷弯试验中，有一根试件不符合标准要求，同样抽取双倍钢筋进行复检，若仍有一根试件不符合要求，则判定冷弯试验项目不合格。
