图3-113 进入网络适配器模块创建

下面，学习远程I/O模块的组态。远程I/O模块是基于以太网络的，首先要组态网络通信设备适配器，然后在适配器之下组态I/O模块。

1.EtherNet/IP网络适配器的创建

控制器的远程模块可以通过不同的网络连接适配器而获得远程I/O，本节讨论的是EtherNet/IP网络的远程模块。1769-L3控制器几乎兼容所有的EtherNet/IP网络上的适配器或设备。

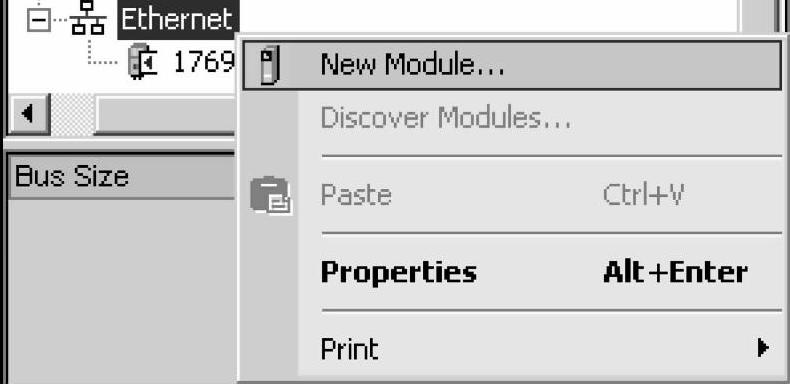

右击1769 Ethernet，选择New Module，如图3-113所示。

单击进入模块选择页面，寻找需要组态的对应模块，这是一个以太网适配器模块，如图3-114所示。

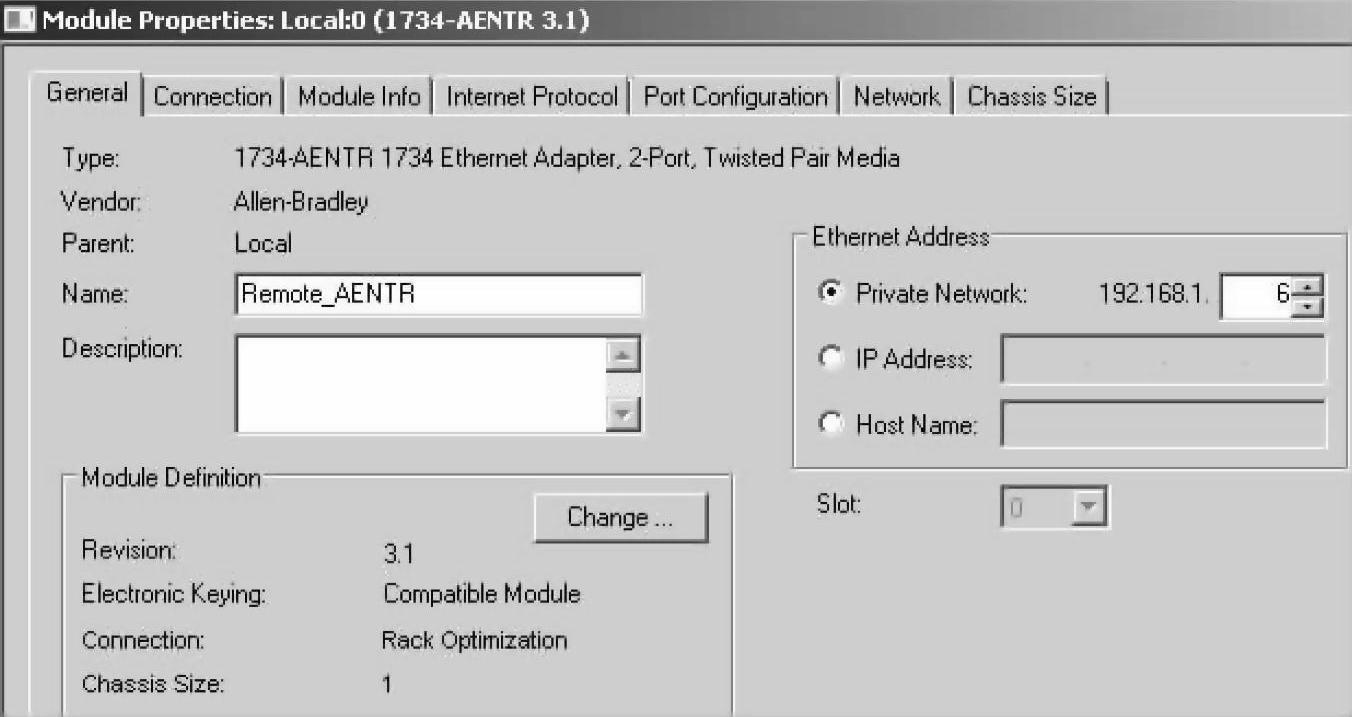

单击创建所选模块，进入模块组态常规页面，如图3-115所示。

说明：

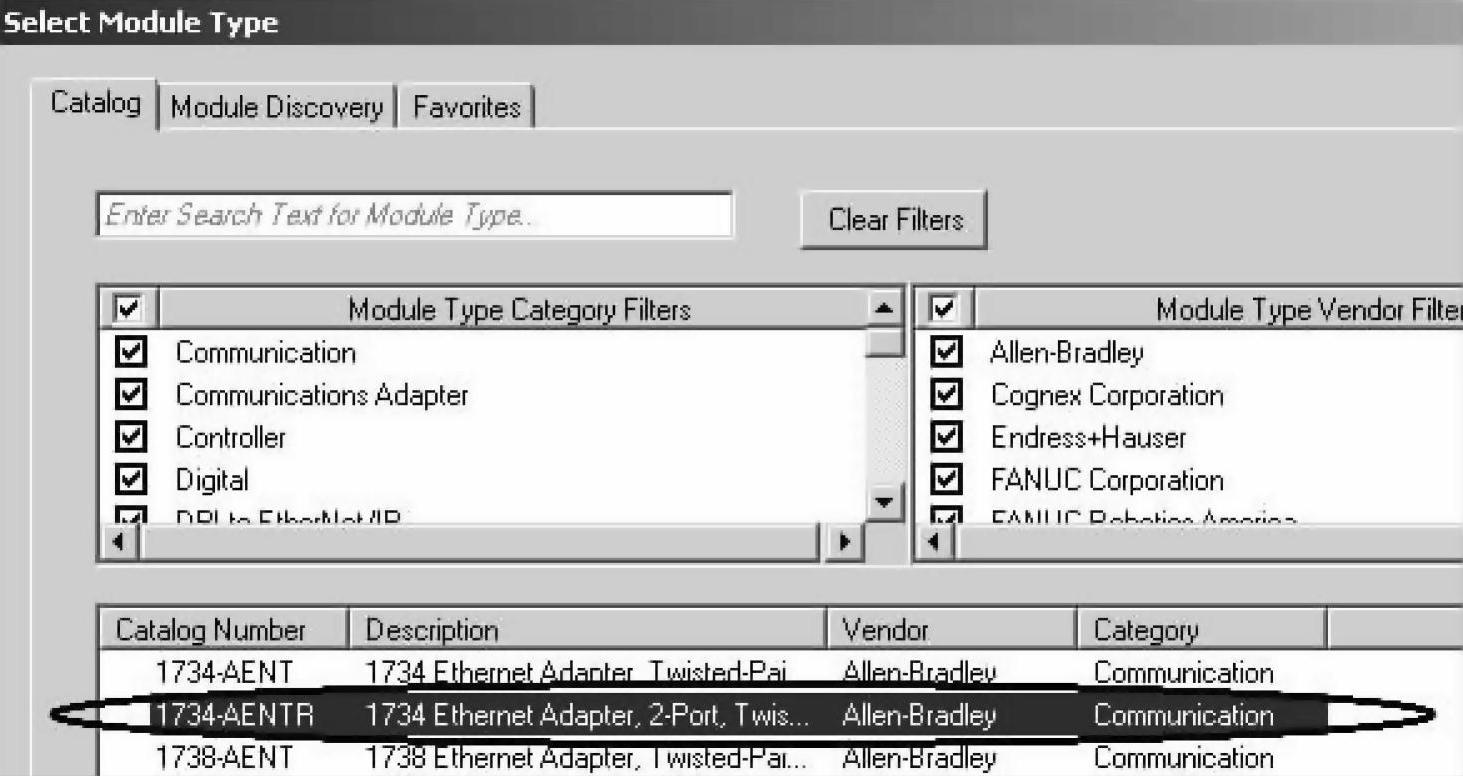

图3-114 选择以太网适配器

图3-115 以太网适配器模块组态

●Name：为适配器模块命名，只能是ASCII码字符。

●Description：适配器模块的注释说明，可以是中文或其他文字。

●Ethernet Address：适配器在以太网上的IP地址设定。

—：如果适配器IP地址位于192.168.1.XXX的子网，则选择IP地址的最后一段，并与适配器上的硬件设置一致。

—：如果适配器IP地址不在192.168.1.XXX的子网，则键入完整的IP地址。

—：主机名称，如果需要则键入。

●Module Definition：模块定义，显示模块当前参数，可修改。

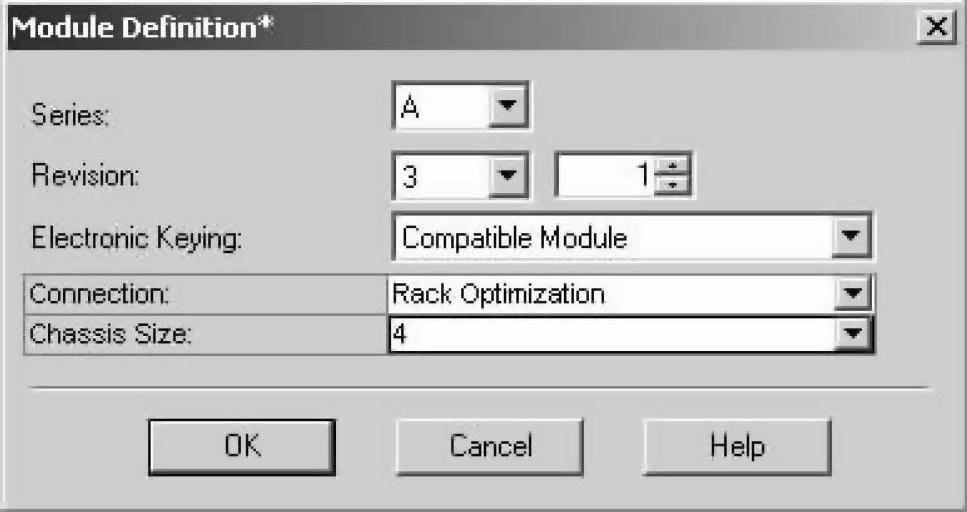

单击进入适配器定义修改对话框，如图3-116所示。

说明：

●Series：模块硬件系列号，跟模块性能有关，此处为系列A。

●Revision：模块固件版本，主要版本和次要版本，此处主要版本为3，次要版本为1。

图3-116 适配器定义修改对话框

●Electronic Keying：电子识别模式，组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，有如下选择：—Exact Match：精确匹配模式，模块性能完全吻合，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致，用于高精度调节的工业项目。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑模块的性能，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●Connection：连接类型，可选择如下类型：

—Listen Only Rack Optimization：只听机架优化。

—None：无优化机架，适配器中不建立数据块，仅起桥接的作用。

—Rack Optimization：机架优化，适配器将开出一块数据映像表，存放参加机架优化的离散量I/O模块的数据，按照设定的RPI时间与控制器同时交换数据，且只占用控制器一个连接。只有在适配器选择了机架优化，所属的离散量I/O模块才能选择机架优化。

●Chassis Size：机架尺寸，选择适配器所属I/O模块的数目，支持范围1～64。本例中选择了4。

单击完成模块的参数修改，回到模块组态页面。

单击完成模块的创建。

在控制器数据库中，可以找到刚刚创建的远程适配器结构数据标签，以模块命名Re-mote_AENTR来识别，如图3-117所示。

说明：

●SlotStatusBits0_31：0～31槽状态，每一位对应一个槽号。适配器总容量为64个槽。

●SlotStatusBits32_63：32～63槽状态，每一位对应一个槽号。适配器总容量为64个槽。

●I.Data：输入数据映像表，机架优化离散量输入模块所使用，对应槽数据。

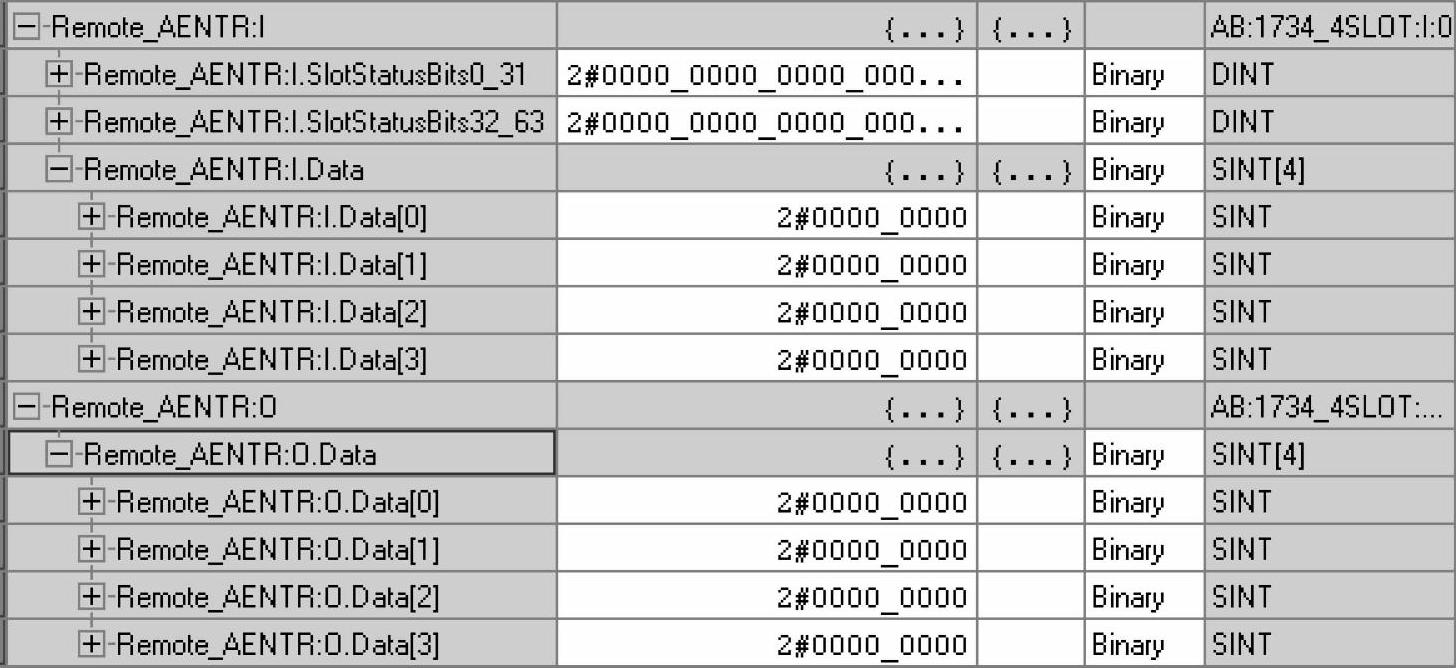

图3-117 1734-AENTR适配器的结构数据

●O.Data：输出数据映像表，机架优化离散量输出模块所使用，对应槽数据。

在EtherNet/IP网络上的适配器下所属的I/O模块就是控制器的远程I/O模块，在适配器下完成创建和组态。在适配器框架中组态，刚才创建的适配器有64个槽可使用，除了适配器自身占有的0槽，余下的63个槽都可配备I/O模块。

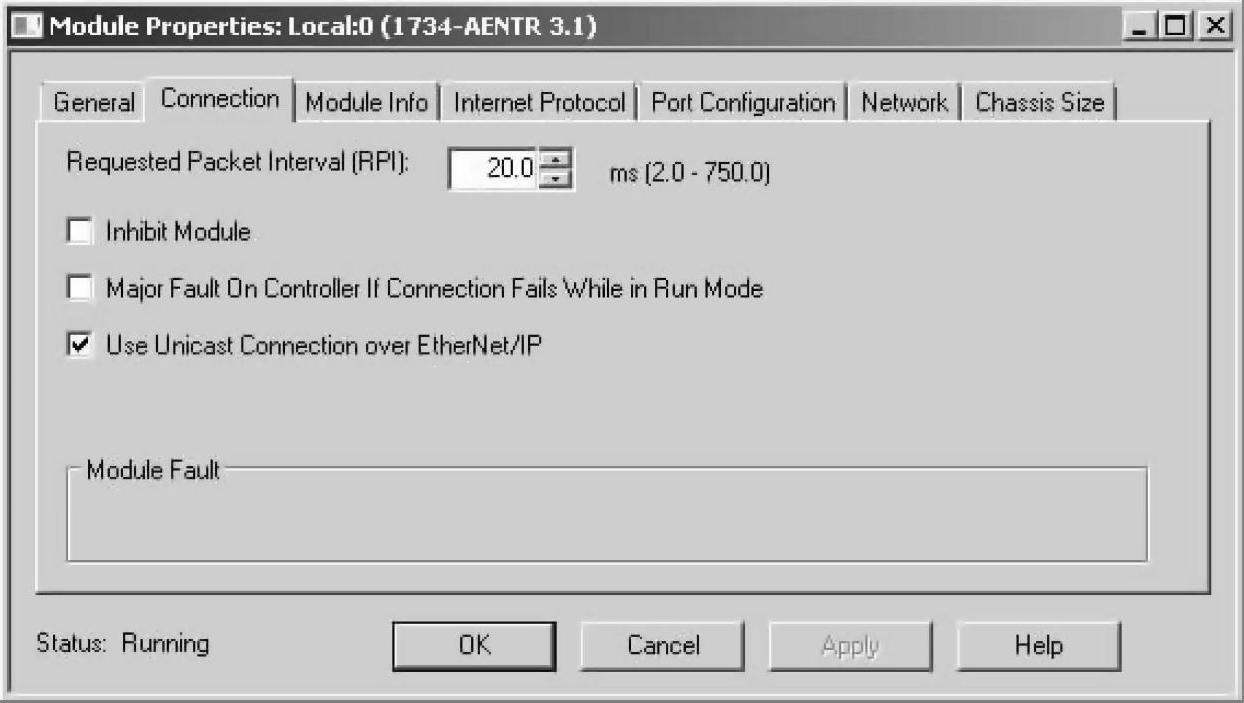

模块在线时的监视。在线连接控制器后进入模块属性，单击Connection进入连接状态监视页面，如图3-118所示。

图3-118 远程适配器模块在线监视

说明：

●RPI：请求数据包传送时间间隔，设定模块与控制器交换数据的周期，对应着一个控制器连接。

●：勾选则屏蔽模块，模块与控制器之间连接中断，暂停交换数据。

●：勾选表示如果当控制器在运行时与模块的连接失败，则在控制器中产生主要故障。默认是不勾选的，模块与控制器之间发生通信故障，不会引起停机。

●：勾选为在EtherNet/IP上使用单播连接。

●Module Fault：当发生故障时，与故障相关的信息将出现在下面，将给出故障代码供

查询和判断。

请注意左下角的模块当前状态。

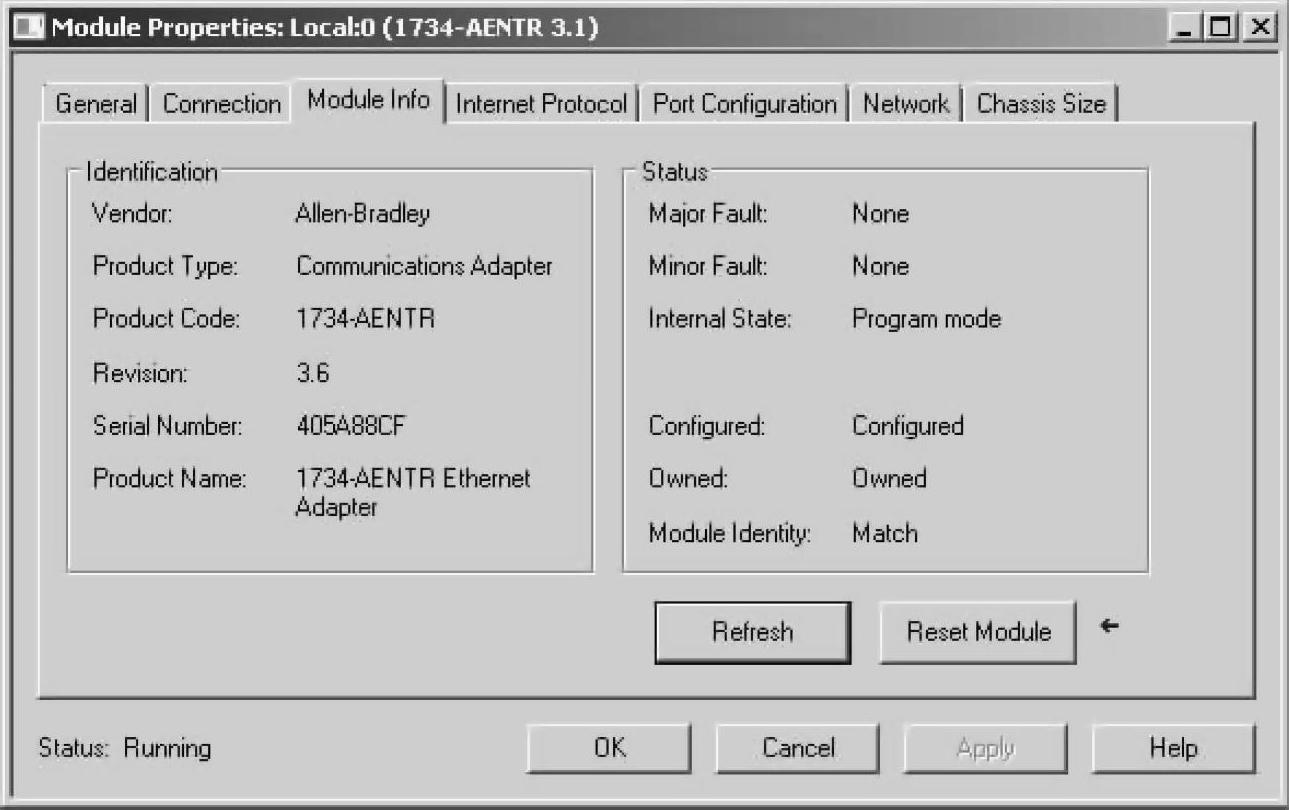

单击Module Info进入模块信息页面，可在线看到模块的自身信息和状态信息，如图3-119所示。

图3-119 在线查看远程适配器模块信息

说明：

●Identification：模块的硬件信息，包括制造商、产品类型、产品编号、版本、设备系列号和产品名称。

●Status：模块当前的状态。

—Major Fault：主要故障说明。

—Minor Fault：次要故障说明。

—Internal Statue：当前模块与控制器的数据交换模式，与控制器工作状态有关，决定输出模块将以什么样的模式送出。

—Configured：组态信息是否被模块接收。

—Owned：拥有者状况，如果是组态只听模式或组态失败，则不会成为拥有者。

—Module Identity：模块身份核实，与模块识别模式有关，如果核实不能通过，则不能与控制器之间建立连接。

单击刷新模块，单击复位模块。

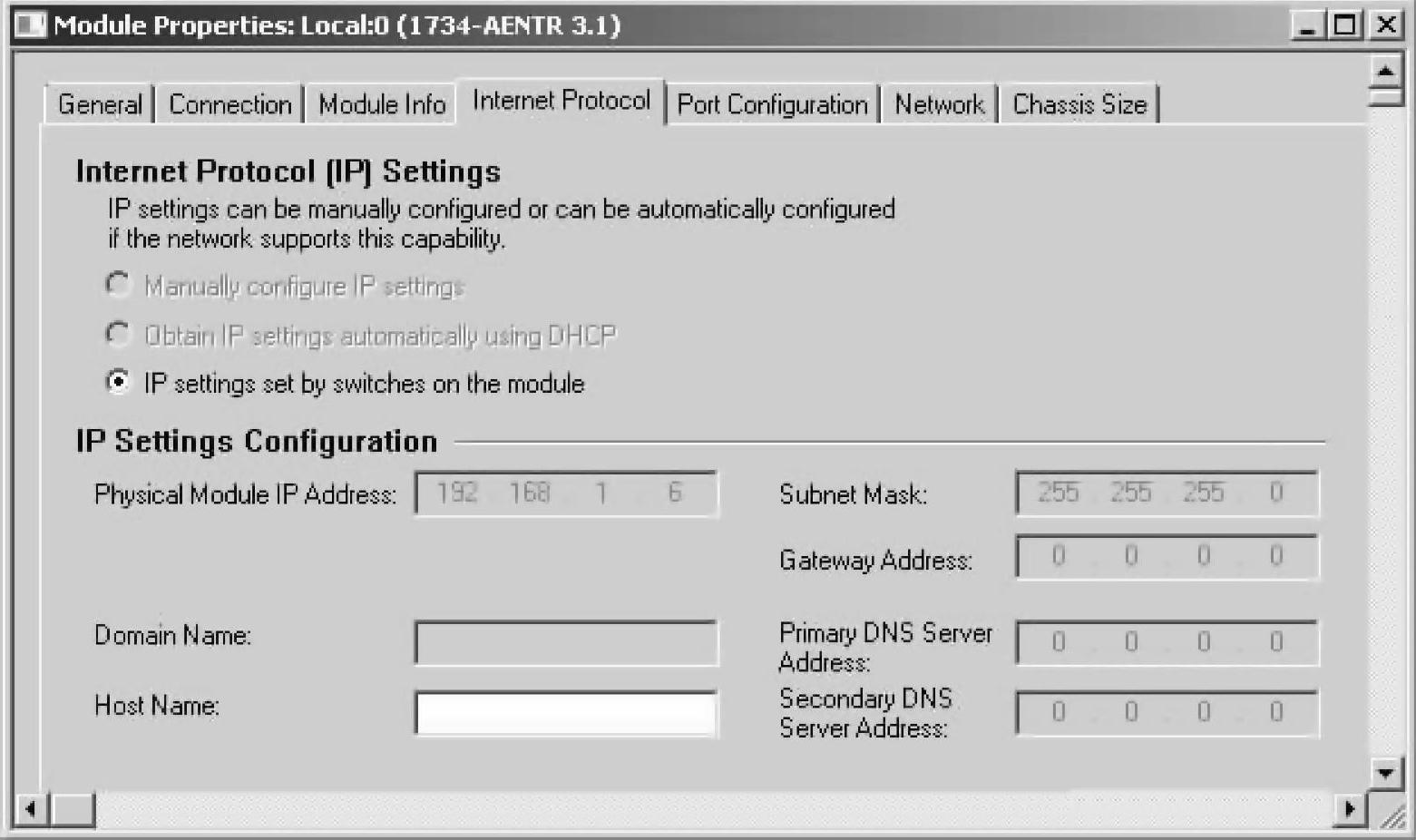

单击Internet Protocol，进入以太网协议页面，如图3-120所示。

说明：

当适配器使用在192.168.1.XXX网段时（通常都是），此页面是不可设置的。如果使用在非192.168.1.XXX网段，此页面则可以用来设定或修改适配器IP。

图3-120 以太网址设定

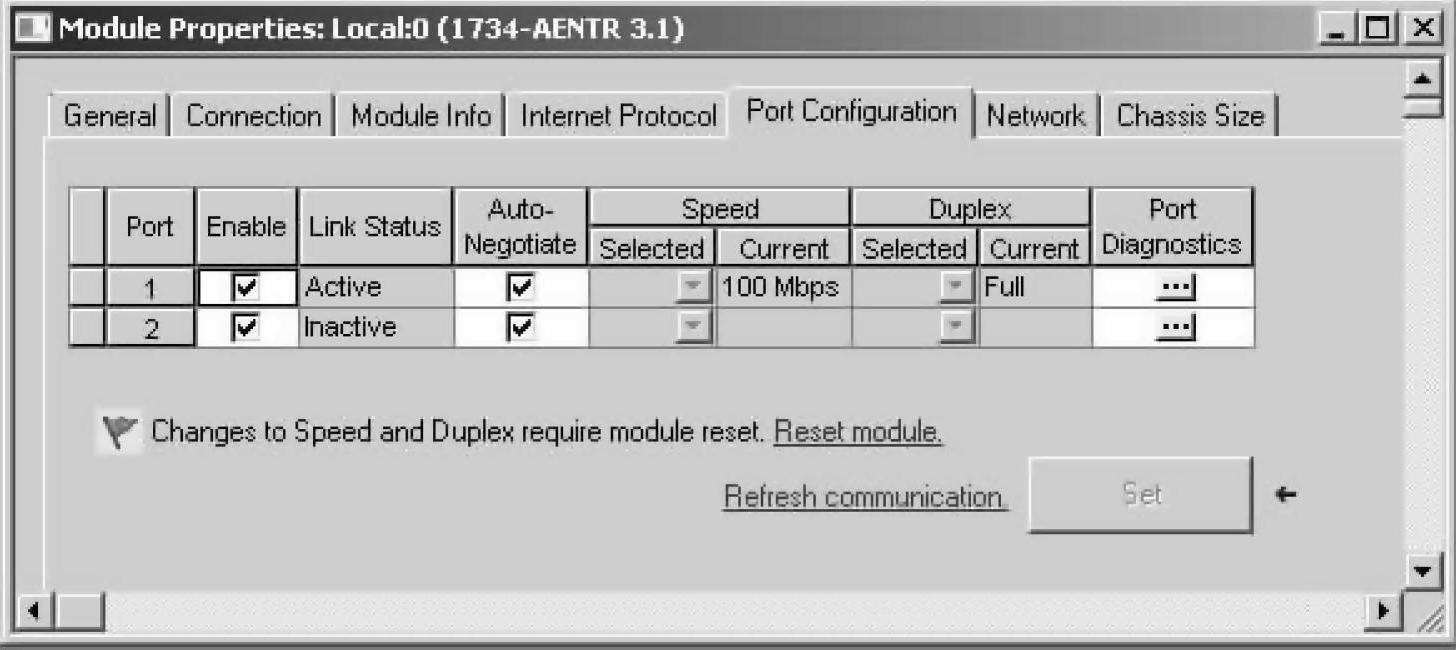

单击Port Configuration进入端口组态页面，如图3-121所示。

图3-121 端口组态

在此页面可以使能端口，如果两个端口都被使用，则需要使能两个端口；并可查看速度和双工模式。

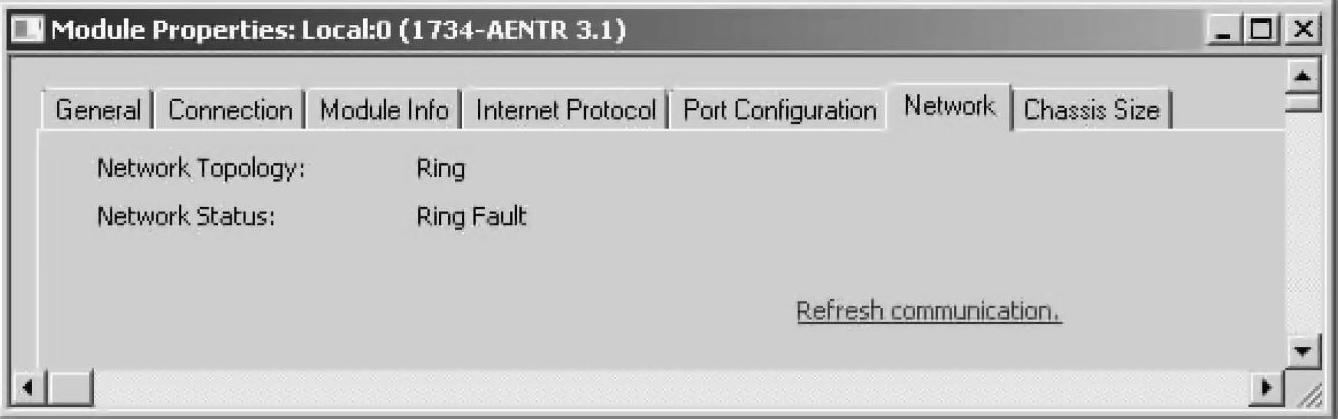

单击Network进入网络监视页面，如图3-122所示。

说明：

●Network Topology：显示网络的拓扑结构。

●Network Status：显示网络的状态。

单击刷新通信状态。

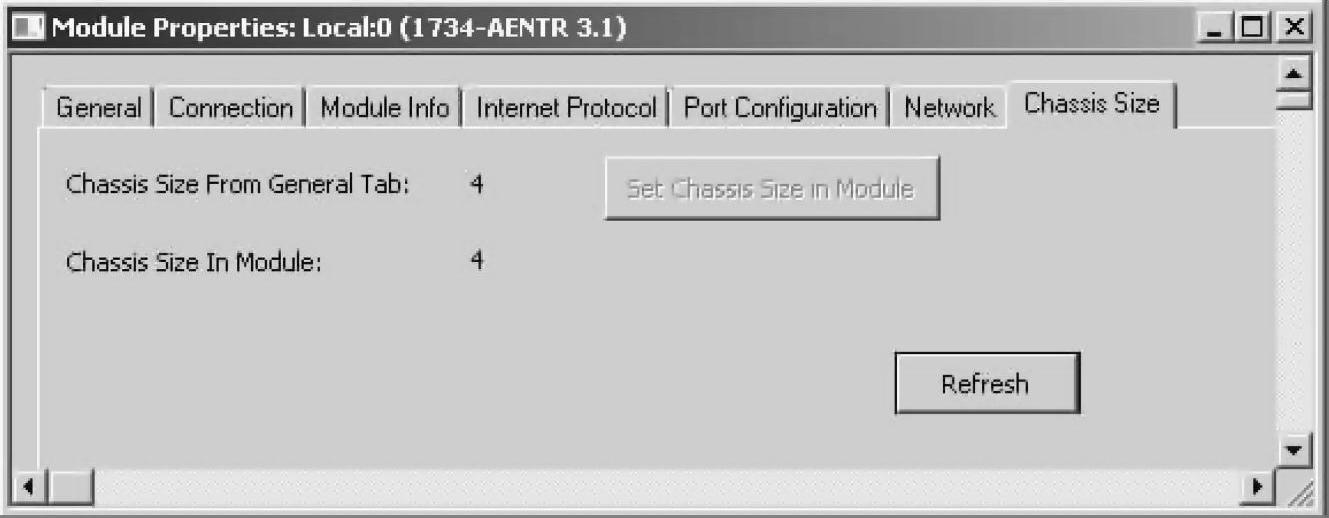

单击Chassis Size进入框架尺寸显示页面，如图3-123所示。

图3-122 网络状态

图3-123 框架尺寸显示

在此页面可查看框架尺寸，与创建模块时选择的一致。

图3-124 创建新模块

单击刷新状态。

2.远程离散量输入模块的创建和监视

在网络适配器下，创建属于适配器的I/O模块，称为远程I/O模块。

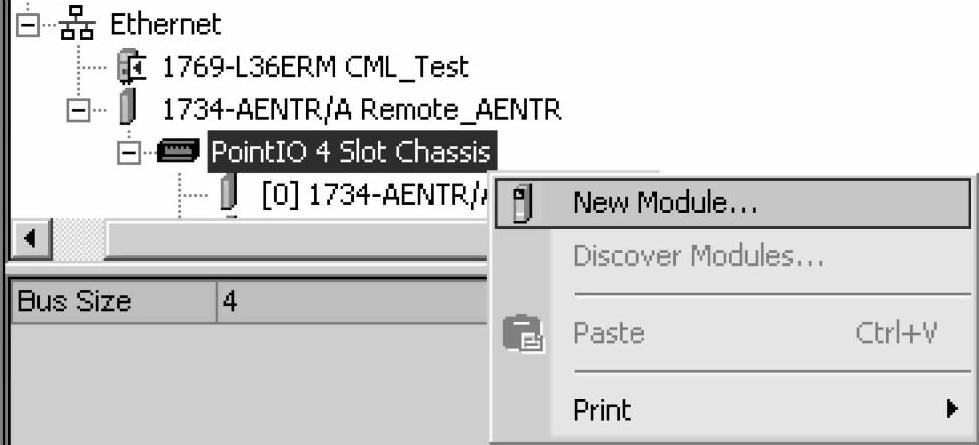

右击PiontIO 4 Slot Chassis，选择New Module，如图3-124所示。

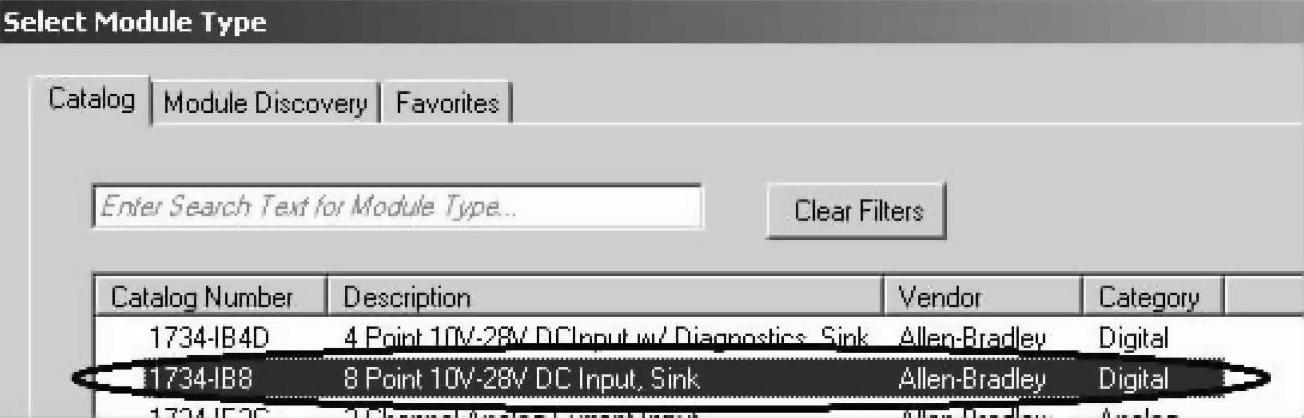

单击进入模块选择页面，选择离散量输入模块，这是一个8点直流输入模块，如图3-125所示。

图3-125 选择远程离散量输入模块

单击创建所选模块，进入模块组态常规对话框，如图3-126所示。

图3-126 远程离散量输入模块组态常规对话框

说明：

●Name：为I/O模块命名，只能是ASCII码字符。

●Description：I/O模块的注释说明，可以是中文或其他文字。

●Slot：模块位于槽号，下拉可修改，在适配器设定槽数范围内选择，不可重复。本模块选1槽。

●Module Definition：模块定义，显示模块当前参数，可修改。

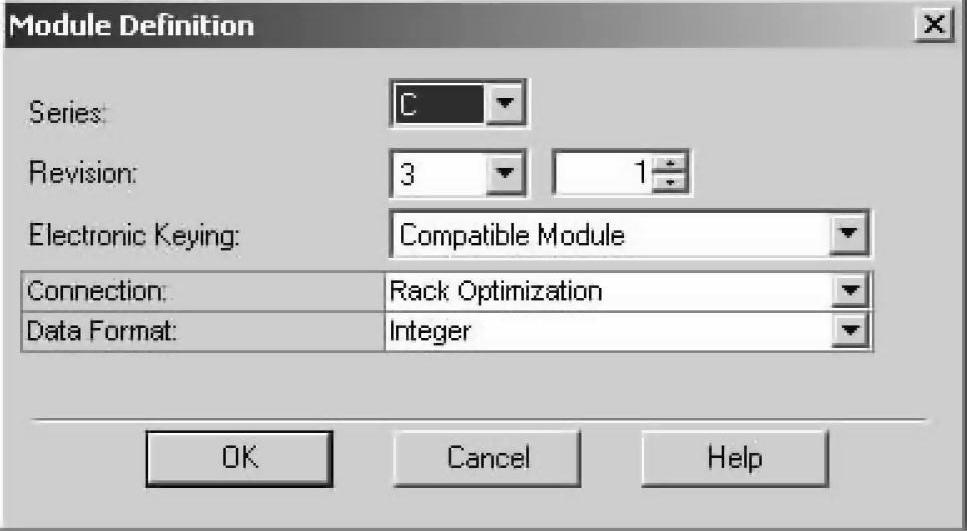

单击进入定义模块参数对话框，如图3-127所示。

说明：

●Series：模块硬件系列号，跟模块性能有关，此处系列为C。

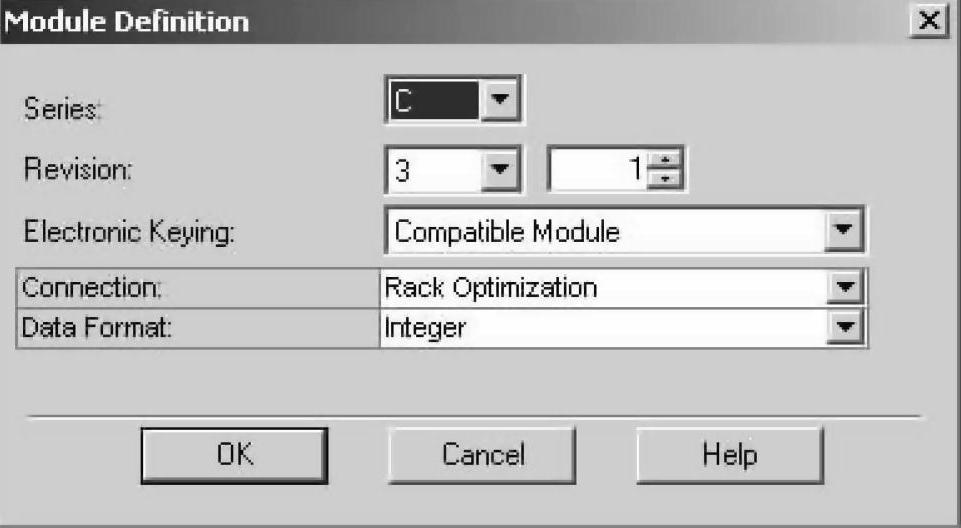

图3-127 远程离散量输入定义模块参数对话框

●Revision：模块固件版本，主要版本和次要版本，此处主要版本为3，次要版本为1。

●Electronic Keying：电子识别模式，组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，有如下选择：

—Exact Match：精确匹配模式，模块性能完全吻合，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致，用于高精度调节的工业项目。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑模块的性能，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●Connection：连接类型，可选择如下类型：

—Data：数据，具有独立数据标签，跟控制器有独立的RPI时间数据交换，占用控制器一个连接。

—Listen Only：只听数据。

—Rack Optimization：机架优化，输入数据位于适配器机架优化数据输入映像表中，跟适配器的RPI时间同时交换数据。使用适配器占用的控制器连接。

●Data Format：数据形式，该模块只有整数形式。

单击完成模块的参数修改，回到模块组态页面。

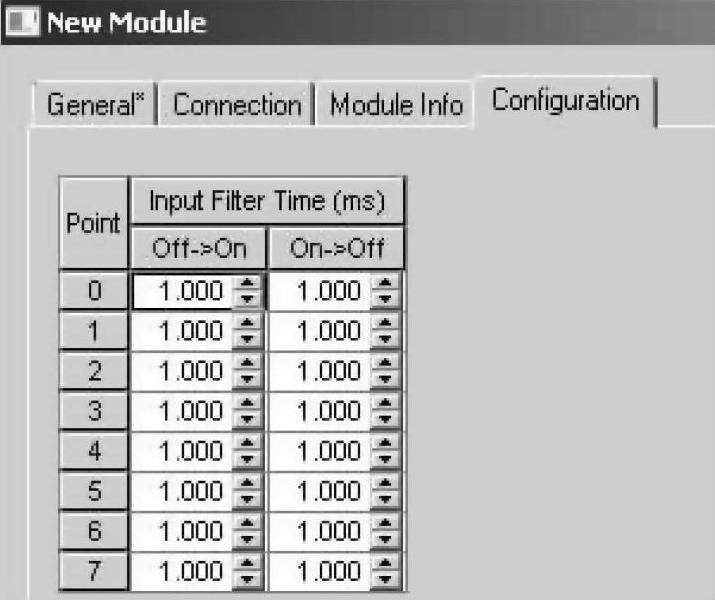

单击Configuration进入组态页面，如图3-128所示。

说明：

●Off->On：对应模块的0～7输入端，定义从0跳到1的上升沿（Off to On）的过滤时间，选择范围是0～65ms。

●On->Off：对应模块的0～7输入端，定义从1跳到0的下降沿（On to Off）的过滤时间，选择范围是0～65ms。

这里组态的输入过滤时间指的是当开关信号发生变化时，脉冲宽度的维持时间达到过滤值以上才能接收的物理信号，目的是隔离干扰信号，过滤值选择视现场环境而定。

单击完成模块的创建。

在控制器数据库中，可以找到刚刚创建的远程离散量输入模块结构数据标签，以适配器模块命名1槽Remote_AENTR：1来识别，如图3-129所示。

图3-128 远程离散量输入模块组态页面

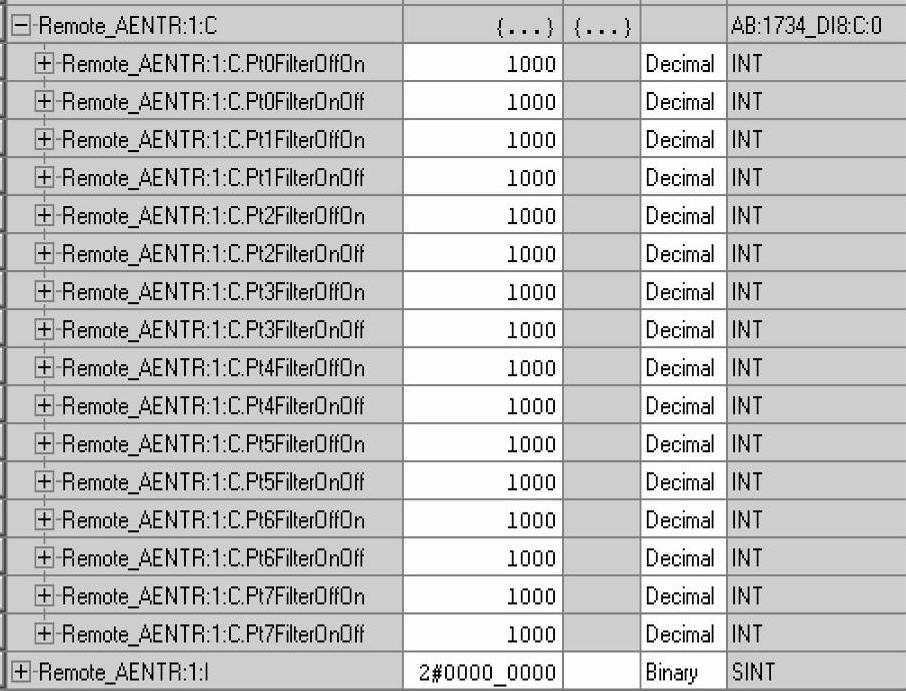

图3-129 远程离散量输入模块结构数据

说明：

●Pt0FilterOffOn：0号输入端从0跳到1的过滤时间定义，不直观，建议在模块组态页面中设定。

●PtoFilterOnOff：0号输入端从1跳到0的过滤时间定义，不直观，建议在模块组态页面中设定。

●1～7号输入端类推，略。

●I：输入数据，对应8个输入端。

模块在线时的监视。在线连接控制器后进入模块属性，单击Connection进入连接状态监视页面，如图3-130所示。

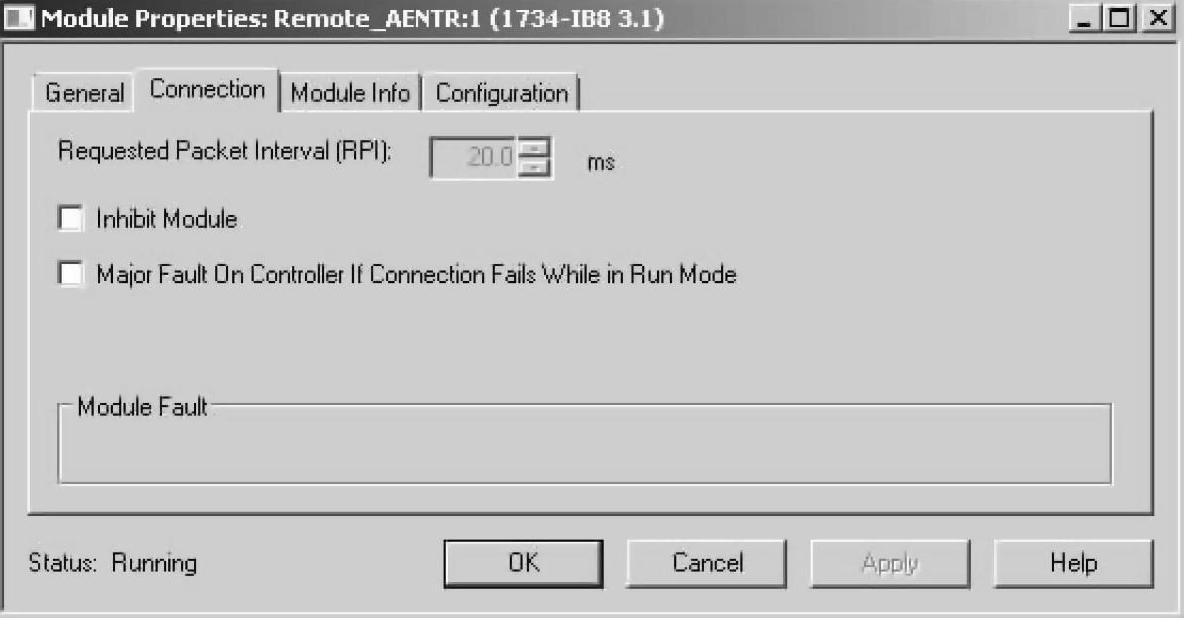

图3-130 远程离散量输入模块在线监视

说明：

●RPI：请求数据包传送时间间隔，本模块参加机架优化，没有独立的RPI，不可设置。

●：勾选则屏蔽模块，模块暂停交换数据。

●：勾选表示如果当控制器在运行时与模块的连接失败，则在控制器中产生主要故障。默认是不勾选的，模块与控制器之间发生通信故障，不会引起停机。(www.daowen.com)

●Module Fault：当发生故障时，与故障相关的信息将出现在下面，将给出故障代码供查询和判断。

请注意左下角的模块当前状态。

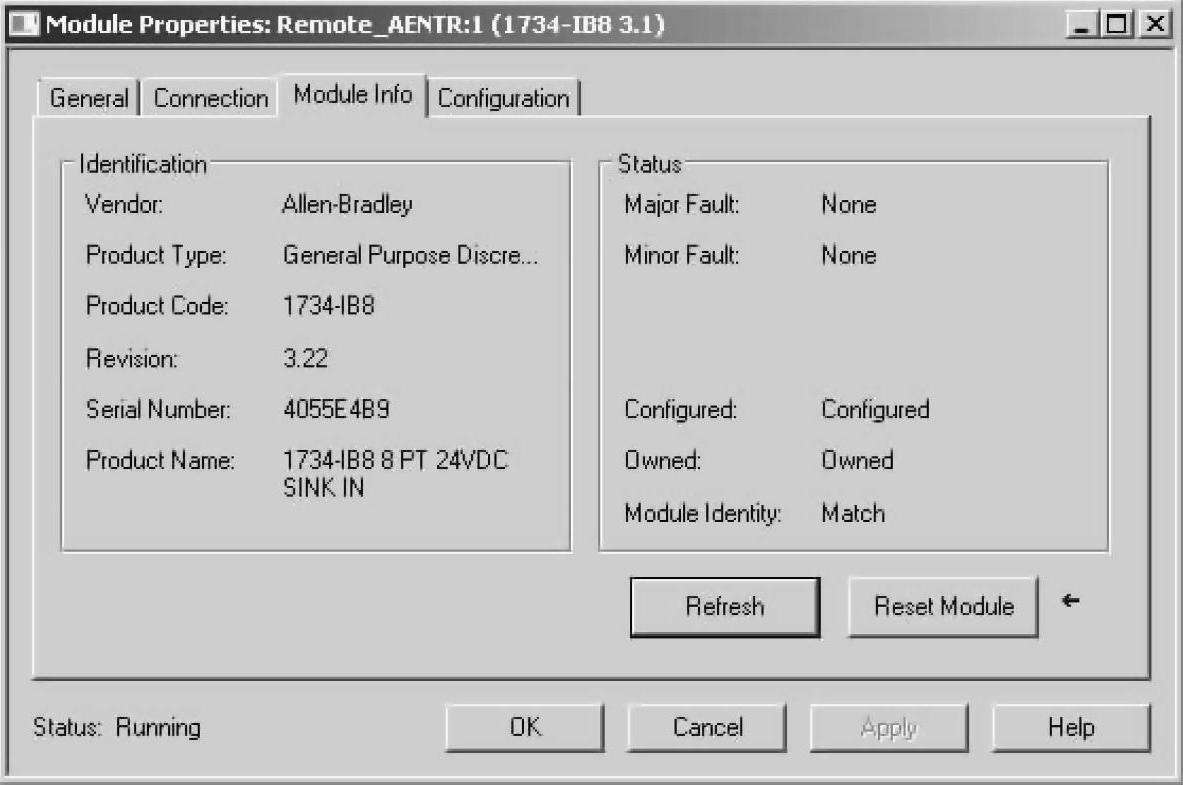

单击Module Info进入模块信息页面，可在线看到模块的自身信息和状态信息，如图3-131所示。

说明：

●Identification：模块的硬件信息，包括制造商、产品类型、产品编号、版本、设备系列号和产品名称。

●Status：模块当前的状态。

—Major Fault：主要故障说明。

—Minor Fault：次要故障说明。

图3-131 在线查看远程离散量输入模块信息

—Configured：组态信息是否被模块接收。

—Owned：拥有者状况，如果是组态只听模式或组态失败，则不会成为拥有者。

—Module Identity：模块身份核实，与模块识别模式有关，如果核实不能通过，则不

能与控制器之间建立连接。

单击刷新模块，单击复位模块。

3.远程离散量输出模块的创建和监视

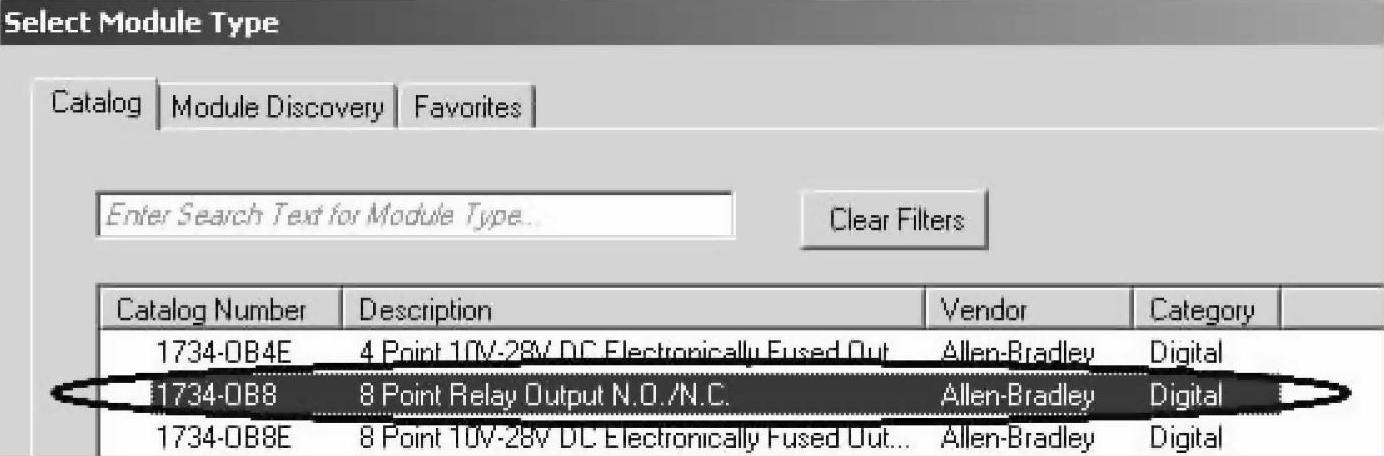

单击进入模块选择页面，选择离散量输出模块，这是一个8点直流输出模块，如图3-132所示。

图3-132 选择远程离散量输出模块

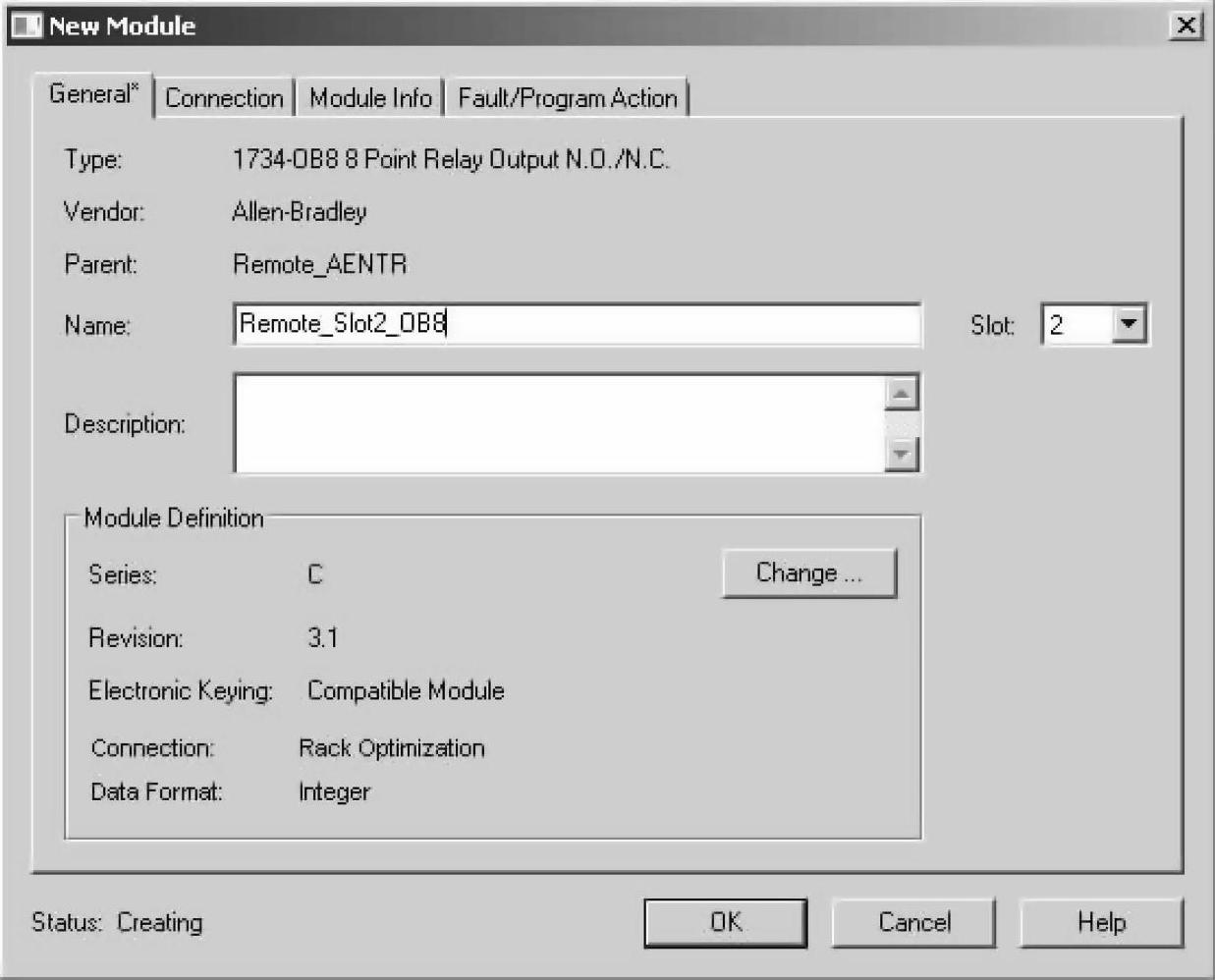

单击创建所选模块，进入模块组态常规对话框，如图3-133所示。

说明：

●Name：为远程离散量输出模块命名，只能是ASCII码字符。

●Description：本模块的注释说明，可以是中文或其他文字。

●Slot：模块位于槽号，下拉可修改，在适配器设定槽数范围内选择，不可重复。本模块选2槽。

图3-133 远程离散量输出模块组态常规对话框

●Module Definition：模块定义，显示模块当前参数，可修改。

图3-134 远程离散量输出模块参数定义

单击进入定义模块参数页面，如图3-134所示。

说明：

●Series：模块硬件系列号，跟模块性能有关，此处系列为C。

●Revision：模块固件版本，主要版本和次要版本，此处主要版本为3，次要版本为1。

●Electronic Keying：电子识别模式，组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，有如下选择：

—Exact Match：精确匹配模式，模块性能完全吻合，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致，用于高精度调节的工业项目。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑模块的性能，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●Connection：连接类型，可选择如下类型：

—Data：数据，具有独立数据标签，跟控制器有独立的RPI时间数据交换，占用控制器一个连接。

—Rack Optimization：机架优化，输入数据位于适配器机架优化数据输入映像表中，跟适配器的RPI时间同时交换数据。使用适配器占用的控制器连接。

图3-135 远程离散量输出模块组态页面

●Data Format：数据形式，该模块只有整数形式。

单击，完成模块的参数修改，回到模块组态页面。

单击Configuration进入组态页面，如图3-135所示。

说明：

●Program Mode：编程输出模式，设定模块与控制器数据交换在编程模式下的输出状态，可选择Off、On、Hold。

●Fault Mode：故障输出模式，设定模块与控制器数据交换在故障模式下的输出状态，可选择Off、On、Hold。

这是定义非正常运行数据交换下的安全输出状态，以保证现场设备的安全。编程输出模式指的是控制器在编程状态，对输出模块没有数据更新。故障输出模式指的是模块与控制器之间的通信发生了故障，此时控制器可能在运行（也可能在编程模式），对输出模块进行数据更新，可是通信故障使得输出模块得不到更新。这两种情形下，输出模块的输出状态都没有更新，根据现场需求希望模块对被控设备给出的状态在此设定，可以是关闭、打开或保持原状。

可以对比一下，1734的模块比1769的模块在安全输出模式的设定上要容易得多。至少这个组态页面是清楚而简单的，不必在数据表中去纠结。

单击完成模块的创建。

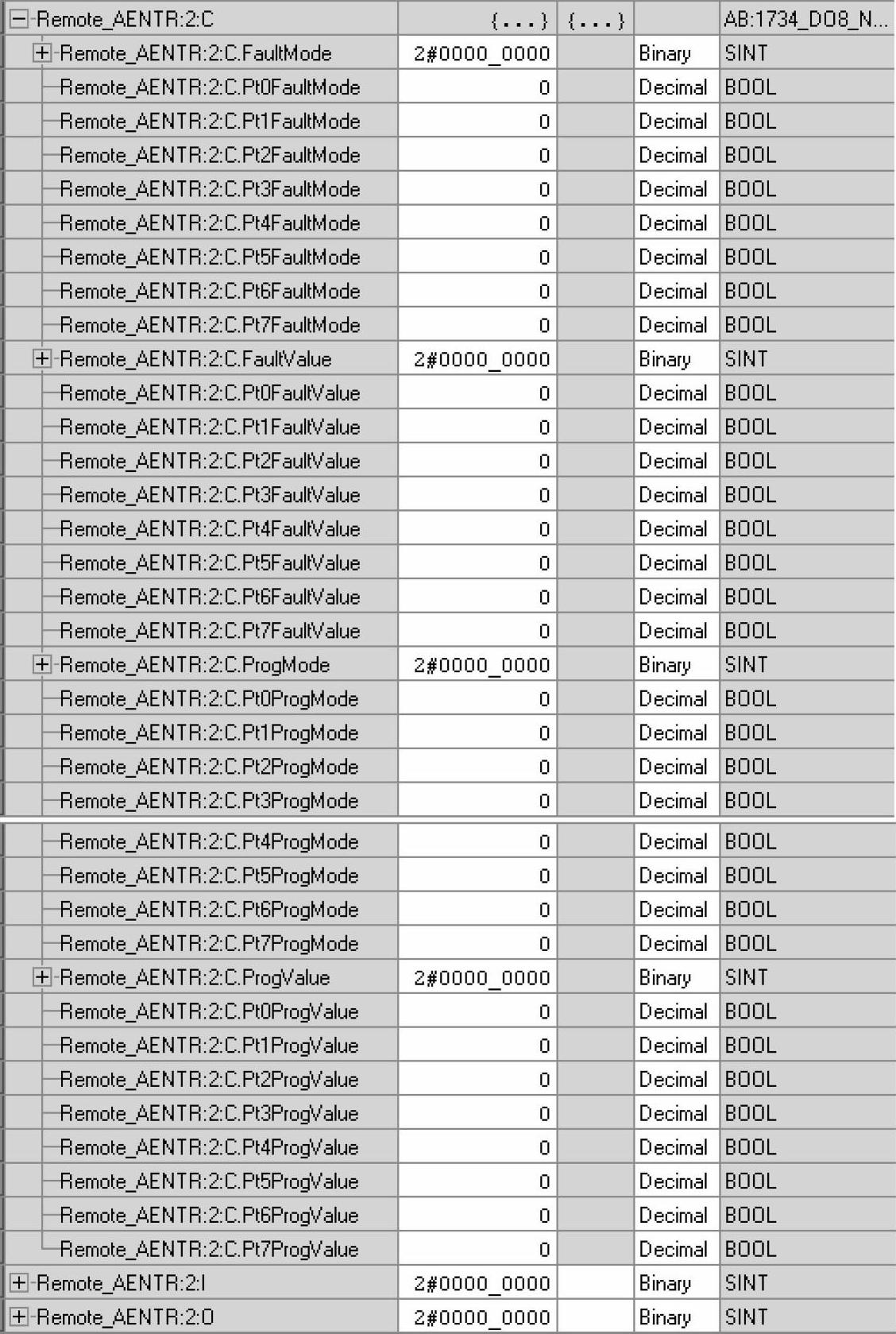

在控制器数据库中，可以找到刚刚创建的远程离散量输出模块结构数据标签，以适配器模块命名2槽Remote_AENTR：2来识别，如图3-136所示。

说明：

●C：组态数据，模块组态页面内容的数据形式，不直观，建议在模块页面中进行设置。

●I：回读数据，对应模块0～7输出端的回读数据。

●O：输出数据，对应模块的0～7输出端的输出。

模块在线时的监视。在线连接控制器后进入模块属性，单击Connection进入连接状态监视页面，如图3-137所示。

说明：

●RPI：请求数据包传送时间间隔，本模块参加机架优化，没有独立的RPI，不可设置。

●：勾选则屏蔽模块，模块暂停交换数据。

图3-136 远程离散量输出模块结构数据

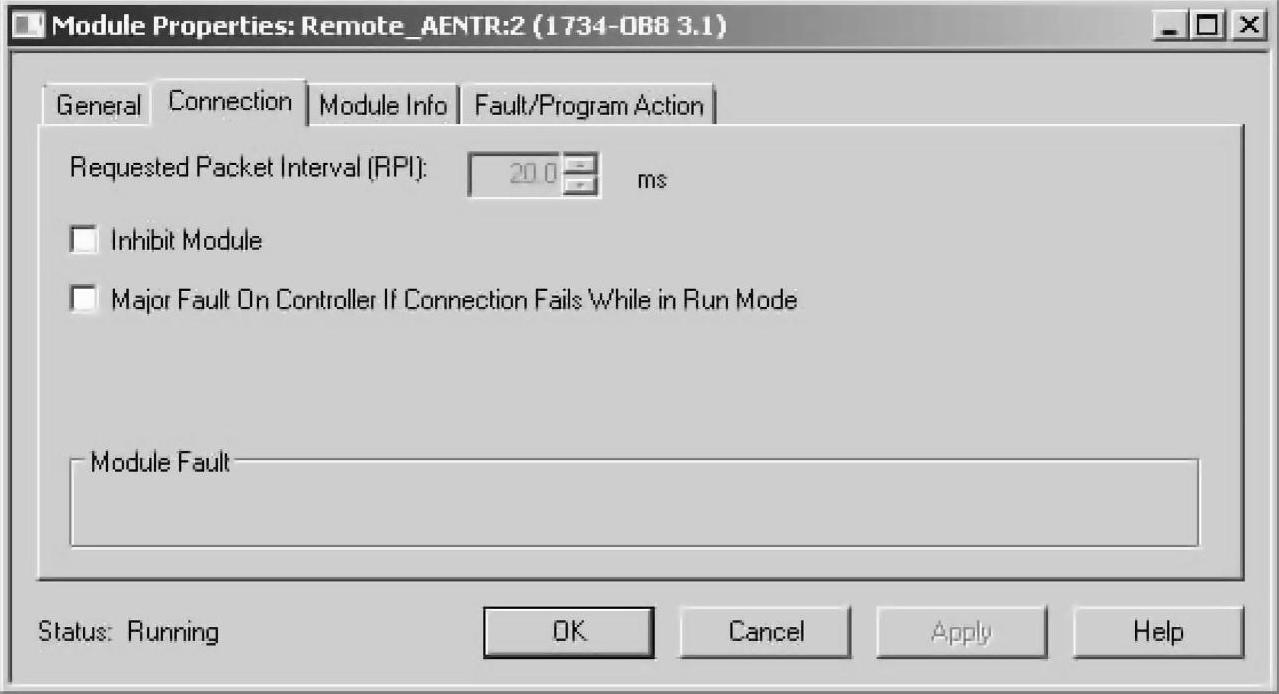

图3-137 远程离散量输出模块在线监视

●：勾选表示如果当控制器在运行时与模块的连接失败，则在控制器中产生主要故障。默认是不勾选的，模块与控制器之间发生通信故障，不会引起停机。

●Module Fault：当发生故障时，与故障相关的信息将出现在下面，将给出故障代码供查询和判断。

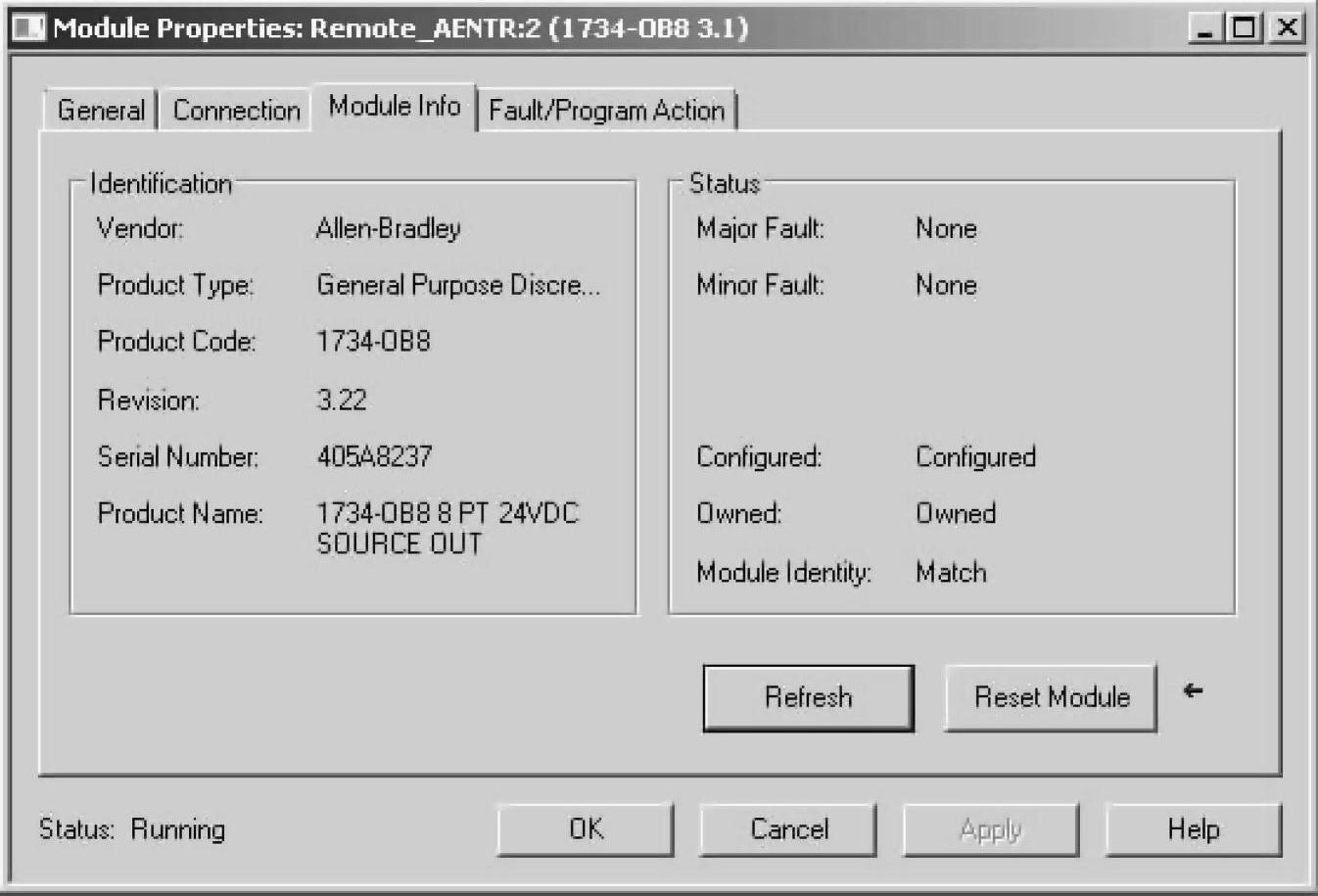

单击Module Info进入模块信息页面，可在线看到模块的自身信息和状态信息，如图3-138所示。

图3-138 在线查看远程离散量输出模块信息

说明：

●Identification：模块的硬件信息，包括制造商、产品类型、产品编号、版本、设备系列号和产品名称。

●Status：模块当前的状态。

—Major Fault：主要故障说明。

—Minor Fault：次要故障说明。

—Configured：组态信息是否被模块接收。

—Owned：拥有者状况，如果是组态只听模式或组态失败，则不会成为拥有者。

—Module Identity：模块身份核实，与模块识别模式有关，如果核实不能通过，则不能与控制器之间建立连接。

单击刷新模块，单击复位模块。

4.远程离散量自组态模块的创建和监视

自组态模块是用户定义数据结构。每个模块可以发送20个字节的数据，包含I/O状态（8位）、8个用户定义位和8个用户定义模拟量数据字，送给它的控制器或其他DeviceLogix模块。每个模块可以接受20个字节的数据，设置I/O状态、8个用户定义控制位和8个用户定义模拟量数据字，接受它的控制器或其他DeviceLogix模块送来的数据。

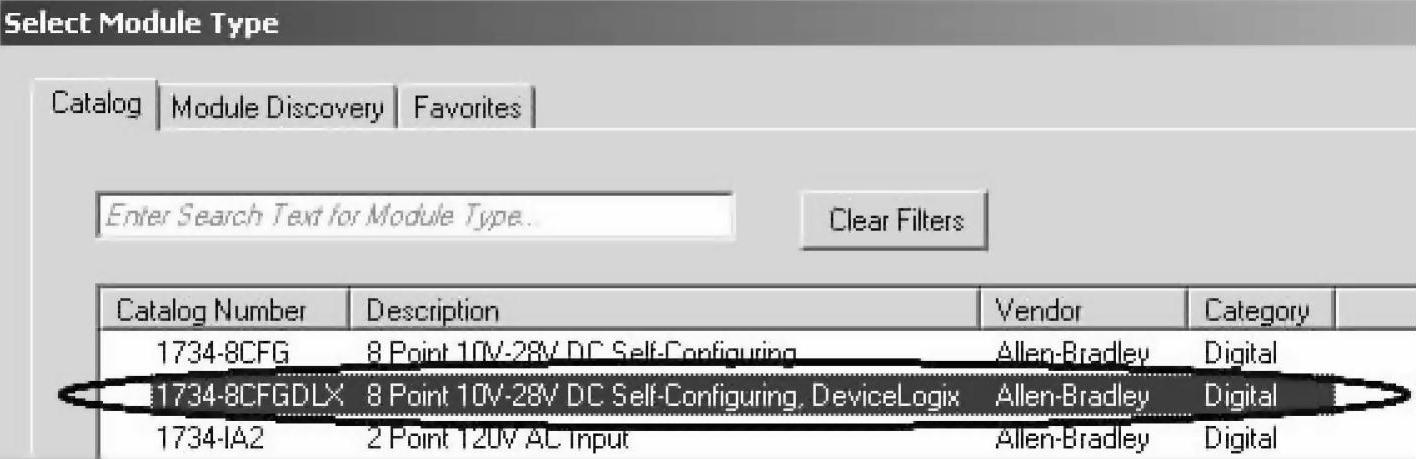

单击进入模块选择页面，选择离散量自组态设备逻辑模块，这是一个8点直流输出模块，如图3-139所示。

图3-139 创建新模块

单击创建选定模块，进入模块组态常规对话框，如图3-140所示。

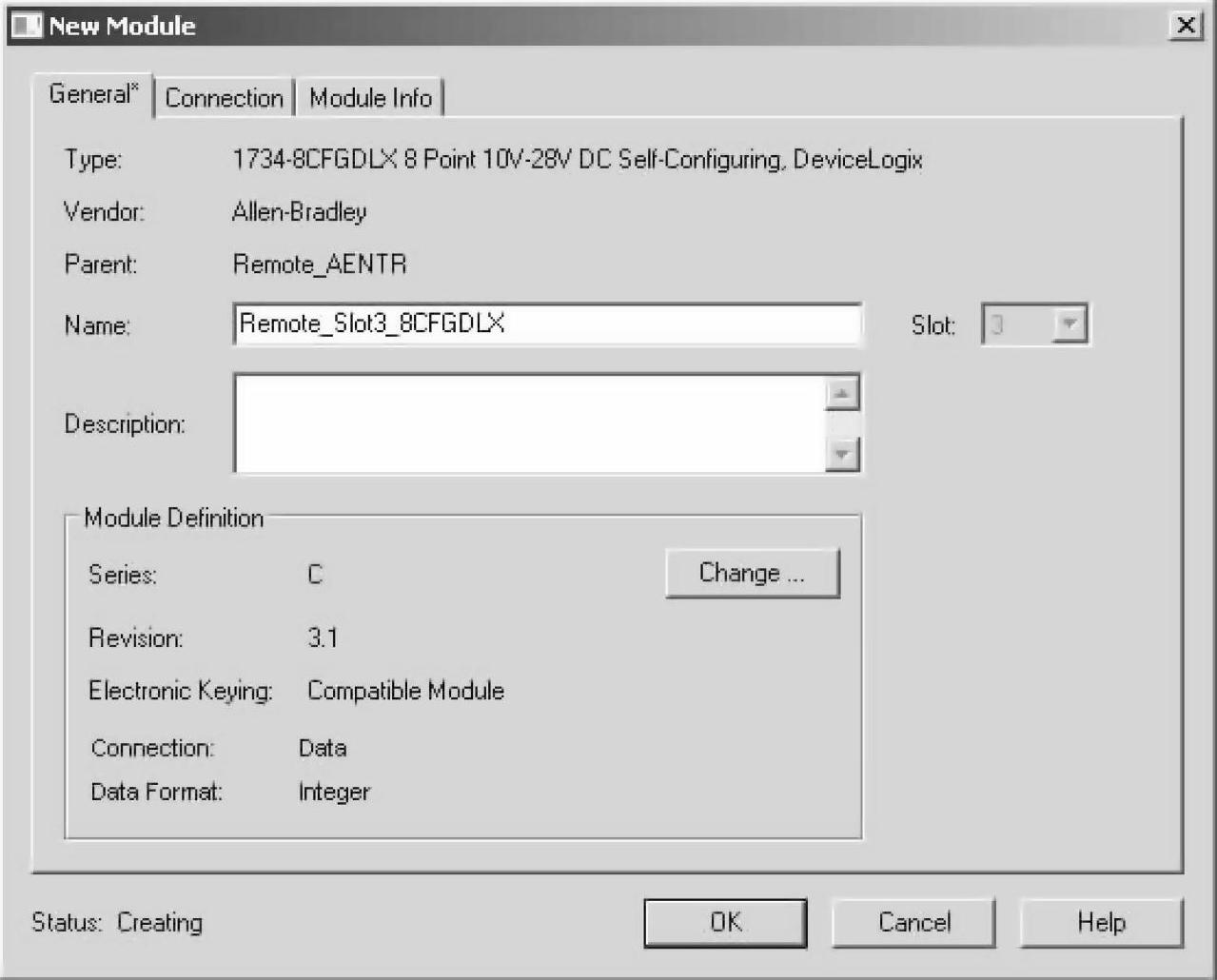

图3-140 远程自组态设备逻辑模块组态常规对话框

说明：

●Name：为远程自组态逻辑模块命名，只能是ASCII码字符。

●Description：本模块的注释说明，可以是中文或其他文字。

●Slot：模块位于槽号，下拉可修改，在适配器设定槽数范围内选择，不可重复。本模块选3槽。

●Module Definition：模块定义，显示模块当前参数，可修改。

单击进入定义模块参数对话框，如图3-141所示。

图3-141 自组态定义模块参数对话框

说明：

●Series：模块硬件系列号，跟模块性能有关，此处系列为C。

●Revision：模块固件版本，主要版本和次要版本，此处主要版本为3，次要版本为1。

●Electronic Keying：电子识别模式，组态模块和在线模块的辨识，确定接收或拒绝与控制器建立通信，有如下选择：

—Exact Match：精确匹配模式，模块性能完全吻合，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本和次要版本完全一致，用于高精度调节的工业项目。

—Compatible Module：兼容模式，具有模块性能兼容性，要求组态模块与在线模块的制造商、产品类型、产品目录号、主要版本一致，组态模块次要版本低于在线模块次要版本，推荐使用的模式，并建议选用较低次要版本。

—Disable Keying：任意模式，不考虑模块的性能，但考虑数据的尺寸和形式，组态模块与在线模块的制造商、产品类型、产品目录号要非常接近，具有不可预测风险，一般不建议使用。

●Connection：连接类型，可选择如下类型：

—Data：数据，具有独立数据标签，跟控制器有独立的RPI时间数据交换。

—Listen Only：只听数据。

●Data Format：数据形式，该模块只有整数形式。

单击完成模块的参数修改，回到模块组态页面。

单击完成模块的创建。

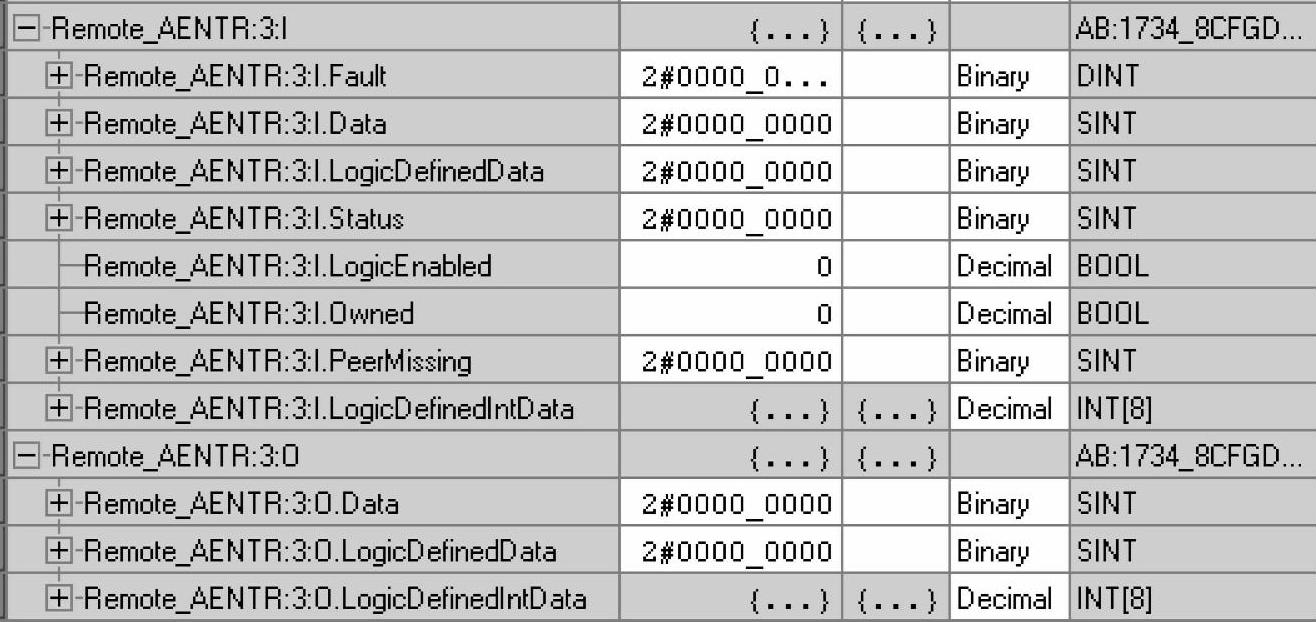

在控制器数据库中，可以找到刚刚创建的远程自组态设备逻辑模块结构数据标签，以适配器模块命名3槽Remote_AENTR：3来识别，如图3-142所示。

结构数据输入说明如下：

●Fault：故障位。

●Data：8位I/O状态位，与输出共用8个端子，作为标准模块用法时的数据。

●LogicDefinedData：用户定义8个输入状态位，模块作为独立逻辑设备时，接收外部控制器数据。

●Status：状态位。

图3-142 自组态设备逻辑模块结构数据

●LogicEnabled：逻辑使能，使能时模块内部编程的逻辑被执行，模块成为独立逻辑设备。

●Owned：拥有者使能位，使能时模块拥有控制权利。

●PeerMissing：对等数据交换的网络应用，可以旁听同一背板其他POINT模块数据，数据可用于设备逻辑程序控制输出，可以接收获得8个不同的对等设备。

●LogicDefinedIntData：用户定义的8个整型数输入，模块作为独立逻辑设备时，接收外部控制器数据。

结构数据输出说明如下：

●Data：8位I/O控制位，与输入共用8个端子，作为标准模块用法时的数据。

●LogicDefinedData：用户定义8个输出控制位，模块作为独立逻辑设备时，发送外部控制器数据。

●LogicDefinedIntData：用户定义的8个整型数输出，模块作为独立逻辑设备时，发送外部控制器数据。

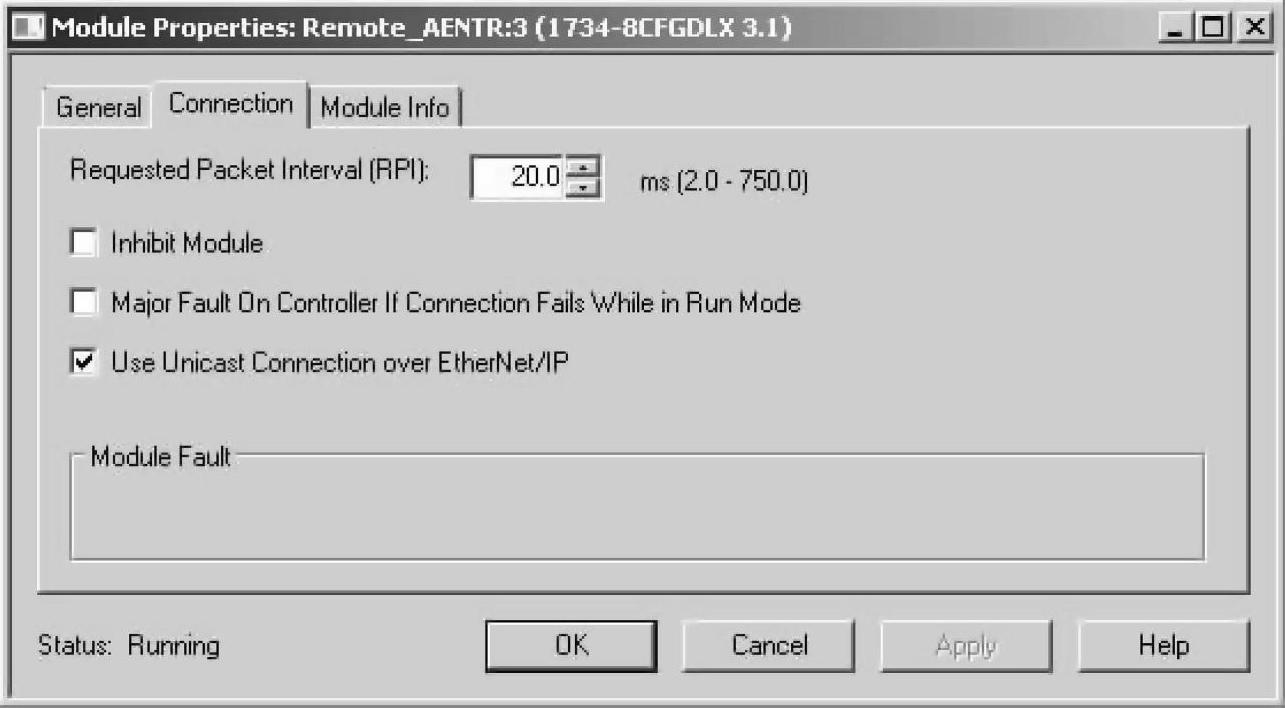

模块在线时的监视。在线连接控制器后进入模块属性，单击Connection进入连接状态监视页面，如图3-143所示。

图3-143 远程自定义设备逻辑模块在线监视

说明：

●RPI：请求数据包传送时间间隔，本模块为直接连接，对应着一个控制器连接，可单独设定RPI。

●：勾选则屏蔽模块，模块与控制器之间连接中断，暂停交换数据。

●：勾选表示如果当控制器在运行时与模块的连接失败，则在控制器中产生主要故障。默认是不勾选的，模块与控制器之间发生通信故障，不会引起停机。

●Module Fault：当发生故障时，与故障相关的信息将出现在下面，将给出故障代码供查询和判断。

请注意左下角的模块当前状态。

单击Module Info进入模块信息页面，可在线看到模块信息和状态信息，如图3-144所示。

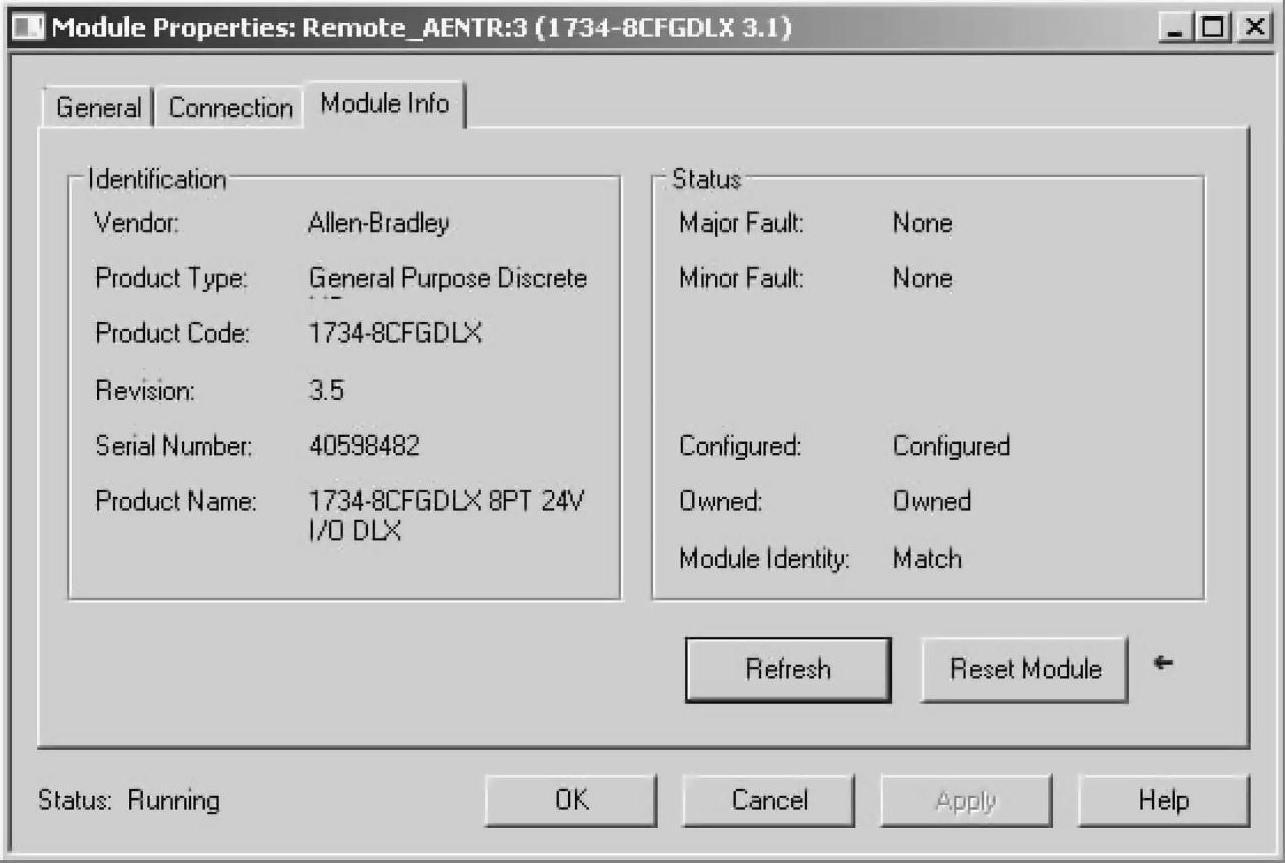

图3-144 在线查看自定义设备逻辑模块信息

说明：

●Identification：模块的硬件信息，包括制造商、产品类型、产品编号、版本、设备系列号和产品名称。

●Status：模块当前的状态。

—Major Fault：主要故障说明。

—Minor Fault：次要故障说明。

—Configured：组态信息是否被模块接收。

—Owned：拥有者状况，如果是组态只听模式或组态失败，则不会成为拥有者。

—Module Identity：模块身份核实，与模块识别模式有关，如果核实不能通过，则不能与控制器之间建立连接。

单击刷新模块，单击复位模块。
