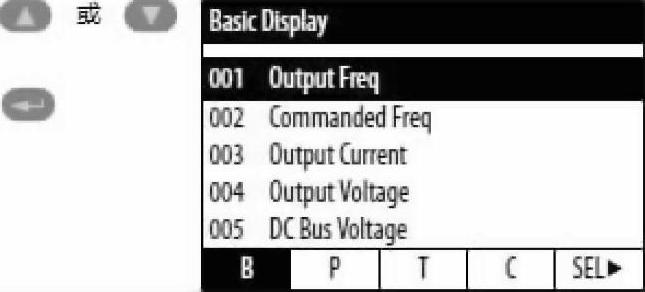

图5-14 上电后显示

PowerFlex4-Class HIM是外接在变频器上的手持式操作器，是变频器通用的人机接口设备，同样也可用于PowerFlex 525的参数设置。

用PowerFlex4-Class HIM访问变频器的参数是建议使用的方法，以下是相关的操作步骤。

●变频器上电以后，在变频器的DSI端口上连接HIM。变频器参数表将被显示，如图5-14所示。

●用上键或下键在参数表中选择Groups，按回车键选好参数组，如图5-15所示。

●重复按Sel键，直到C表（Communications）参数组被选择，图5-16所示。

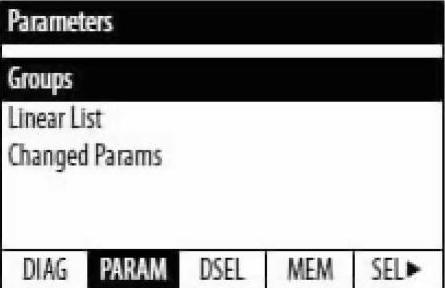

图5-15 选择参数组

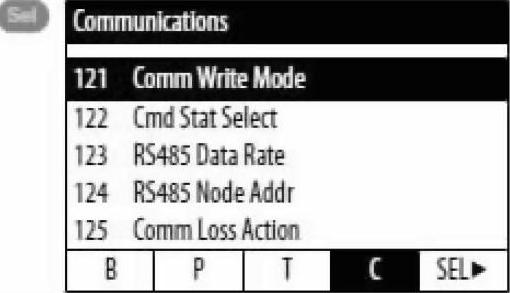

图5-16 确定参数组

●按上键或下键，滚动Communication参数，找到想要显示或修改的参数，按回车键，如图5-17所示。

●按回车键选择当前参数量值，或用数字键输入新的量值，如图5-18所示。(www.daowen.com)

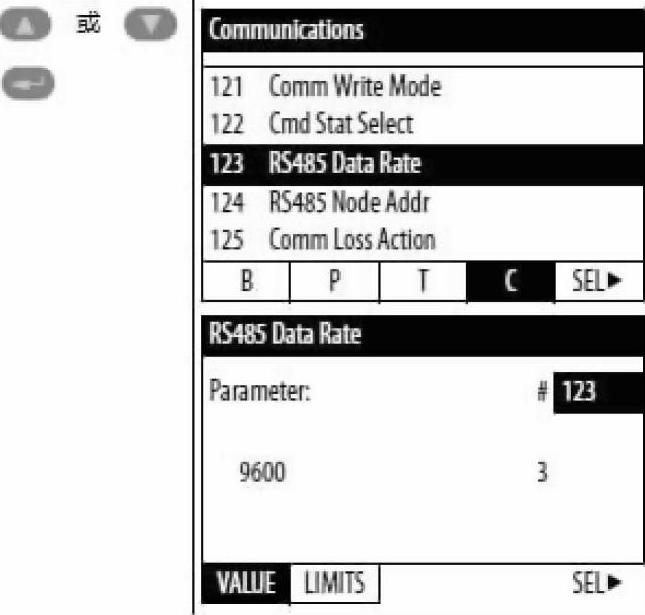

图5-17 选择参数

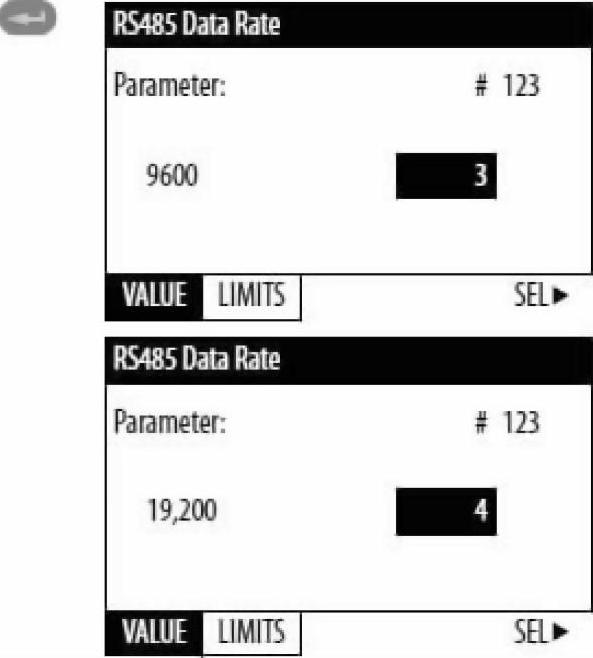

图5-18 修改参数

●按回车键将新的量值写入参数，参数号将再次被选择，如图5-19所示。

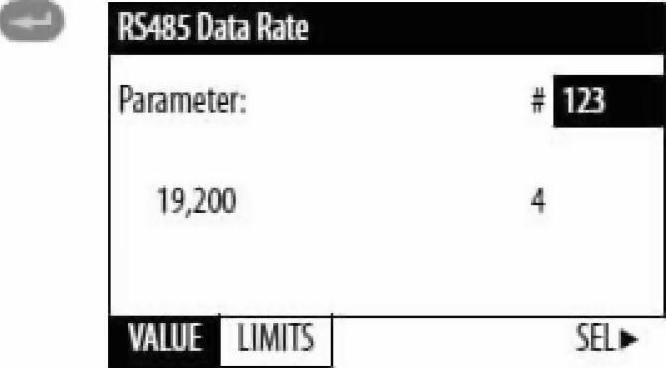

图5-19 确认修改参数

●当参数号被选择时，可以做如下操作：

—用上下键选择想要修改的附加参数。

—按回车键进入参数号，已用数字键输入了参数。

—按Esc键返回组参数的列表。

使用外接的手持式操作器PowerFlex4-Class HIM需要额外配置，且通用于其他变频器。尽管其显示面板的内容比面板按键更为完整和丰富，但相对软件操作还是不够全面和方便，且只能在设备的本地操作。
