在以混合（Blend）的方式创建第一钣金壁时，需要先定义两个或两个以上的截面，然后给定钣金的厚度及各截面间的距离，系统便将这些截面混合形成薄壁实体，如图3.2.22所示。其详细操作步骤说明如下。

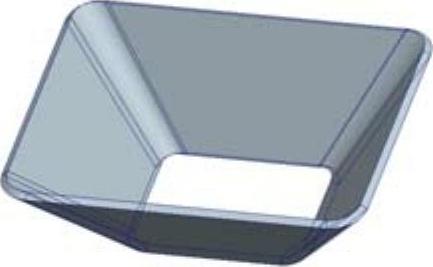

图3.2.22 混合类型的第一钣金壁

Step1.新建一个钣金件模型，将其命名为sm_blend1，模板为。

Step2.创建图3.2.22所示的混合类型的钣金壁特征，操作步骤如下。

（1）单击功能选项卡区域中的按钮，系统弹出图3.2.23所示的“平行混合”操控板。

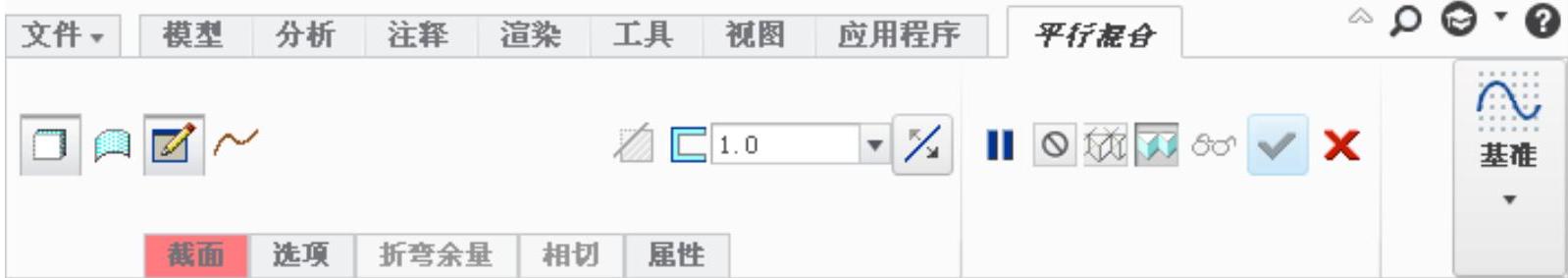

图3.2.23 “平行混合”操控板1

（2）创建混合特征的第一个截面。

①定义草绘平面。在绘图区右击，从系统弹出的快捷菜单中选择命令；选取FRONT基准平面为草绘平面，RIGHT基准平面为参考平面，方向为；单击按钮，进入草绘环境。

②进入草绘环境后，接受系统默认参考RIGHT基准平面和TOP基准平面。

③创建图3.2.24所示的第一个截面，操作过程：绘制两条中心线用按钮绘制长方形进行对称约束用按钮进行圆角修饰进行约束和修改、调整尺寸。

④完成截面的绘制后，单击按钮。

图3.2.24 第一个截面草图(www.daowen.com)

说明：要改变起始点的位置，可先选取截面的某个顶点，然后右击，从系统弹出的快捷菜单中选择命令；要改变起始点处的箭头方向，可选取起始点并右击，从系统弹出的快捷菜单中选择命令。

（3）创建混合特征的第二个截面。

①在“平行混合”操控板中单击选项卡，系统弹出图3.2.25所示的界面；在该操控板的“截面”界面中选中“截面2”将其激活，单击按钮。

②绘制并标注图3.2.26所示的第二个截面草图。

③完成截面的绘制后，单击“确定”按钮。

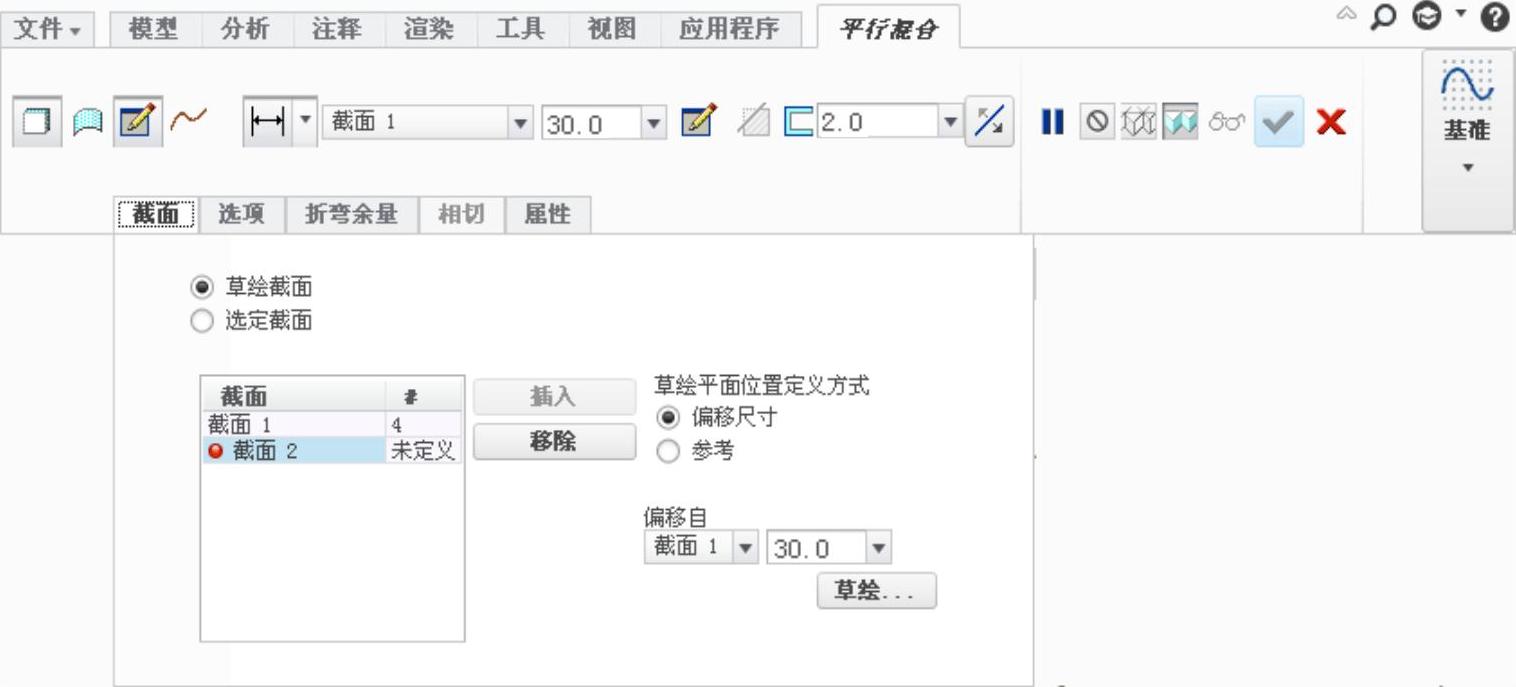

图3.2.25 “平行混合”操控板2

（4）定义厚度及加厚方向。在“平行混合”操控板中后的文本框中输入值2.0，并按Enter键；采用系统默认的加厚方向（图3.2.27所示的箭头方向）。

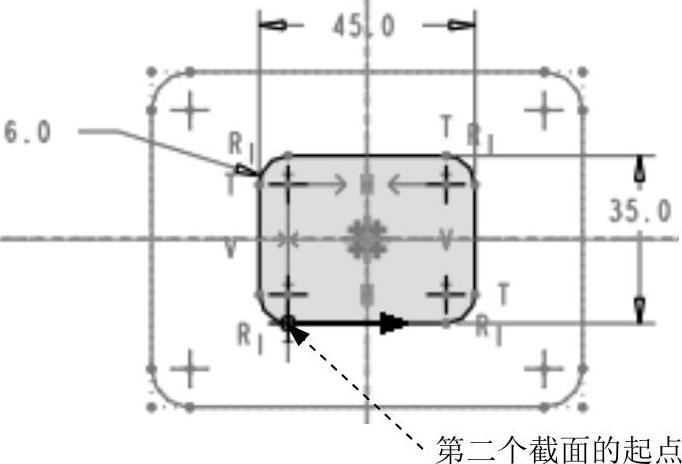

图3.2.26 第二个截面草图

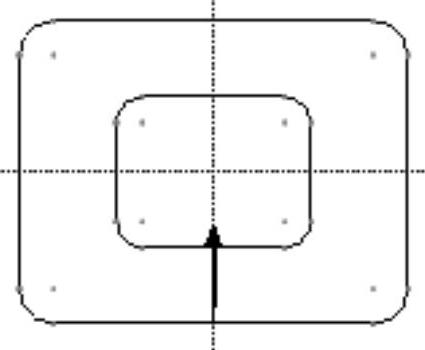

图3.2.27 钣金加厚的方向

（5）定义各截面间的偏移距离。在“平行混合”操控板的“截面”界面中选中“截面2”将其激活，在其区域的文本框中输入值30.0，并按Enter键。

（6）在该操控板中单击按钮，预览所创建的混合特征，确认无误后，然后单击按钮，完成混合类型的第一钣金壁的创建。
