钣金壁的偏移类型

在以偏移（Offset）的方式创建第一钣金壁时，需要先选取一个曲面或实体上的面，然后给出偏移距离，系统便对该曲面进行偏移，从而创建薄壁实体，如图3.2.28所示。其详细操作步骤说明如下。

Step1.新建一个钣金件模型，将其命名为sm_offset1，模板为。

Step2.创建图3.2.29所示的拉伸曲面。单击功能选项卡区域中的“拉伸”按钮，按下按钮；选取FRONT基准平面为草绘平面，RIGHT基准平面为参考平面，方向为；进入草绘环境后，接受系统默认参考，绘制图3.2.30所示的截面草图；选取深度类型为，深度值为65.0。

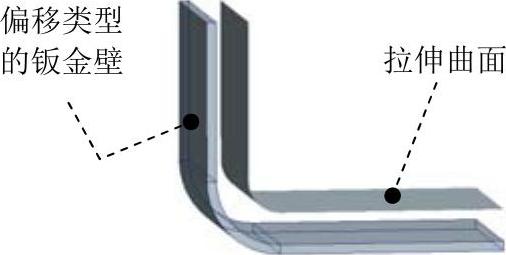

图3.2.28 偏移类型的第一钣金壁

图3.2.29 创建拉伸曲面

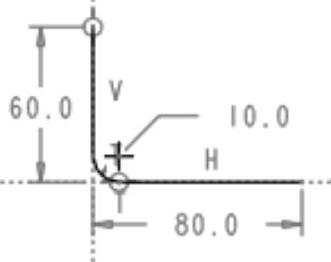

图3.2.30 截面草图

Step3.创建图3.2.28所示的偏移类型的钣金壁特征，操作步骤如下。

（1）单击功能选项卡区域中的“偏移”按钮，此时系统弹出图3.2.31所示的“偏移”操控板。(https://www.daowen.com)

图3.2.31 “偏移”操控板

（2）在系统的提示下，选取前面创建的拉伸曲面。

（3）设置偏移距离。在后的文本框中输入偏移距离值10.0。

（4）确定加厚方向。接受图3.2.32所示的箭头方向为钣金加厚的方向。

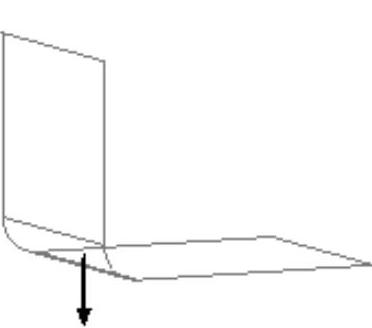

图3.2.32 钣金加厚的方向

（5）在后的文本框中输入钣金壁厚度值3.0，并按Enter键。

（6）单击“偏移”操控板中的按钮，完成偏移类型的第一钣金壁的创建。
