高压针式瓷绝缘子的选择、安装与配合使用技巧

时间：2023-07-01 理论教育 版权反馈
【摘要】：表13-16 高压针式瓷绝缘子技术数据图 13-40图13-40 （续）图13-40 （续）图13-40 （续）表13-17 高压针式瓷绝缘子外形尺寸、质量注：各制造厂产品的尺寸，互有差异。支柱绝缘子应垂直安装在铁横担上，导线则绑扎在其颈部或顶部，悬式绝缘子是挂在横担上的，用来将导线拉紧，常用耐张线夹配合将导线拉紧，举例如图13-41所示。选用绝缘子时必须与电压等级相符，绝缘子的电压等级应大于或等于线路的额定电压。图13-41 绝缘子的配合使用和安装

高压针式瓷绝缘子的选择、安装与配合使用技巧

绝缘子的型号规格很多，它是支持和固定导线或硬母线的，常用低压绝缘子外形如图13-40所示，尺寸参见表13-16～表13-28。

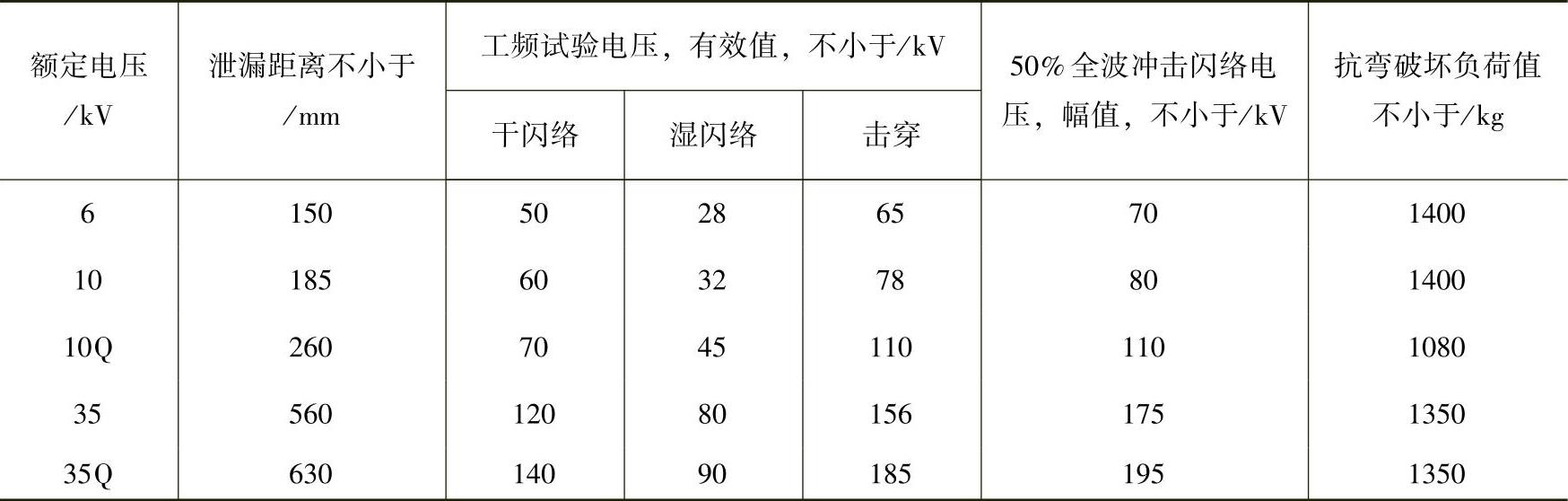

表13-16 高压针式瓷绝缘子技术数据

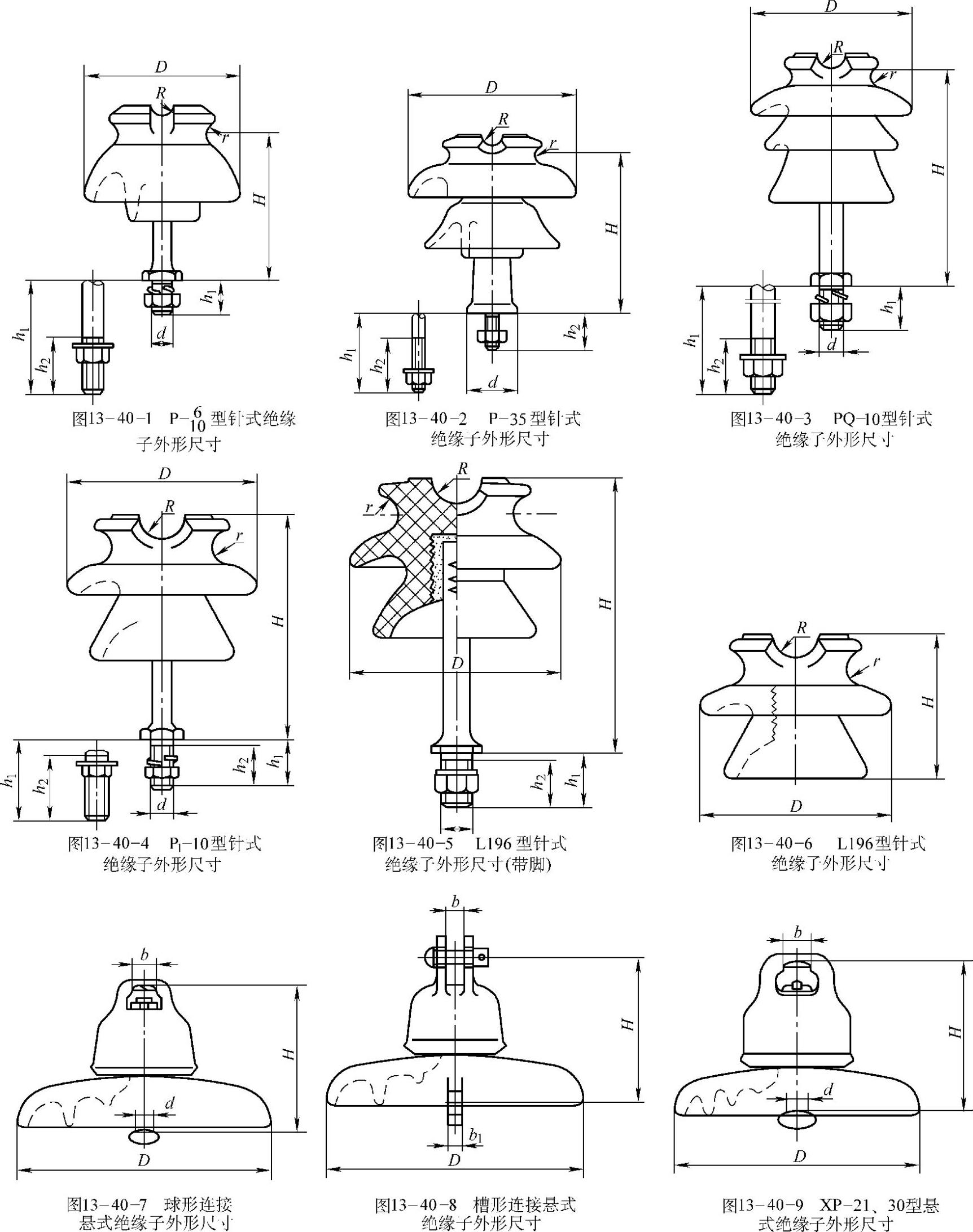

图 13-40

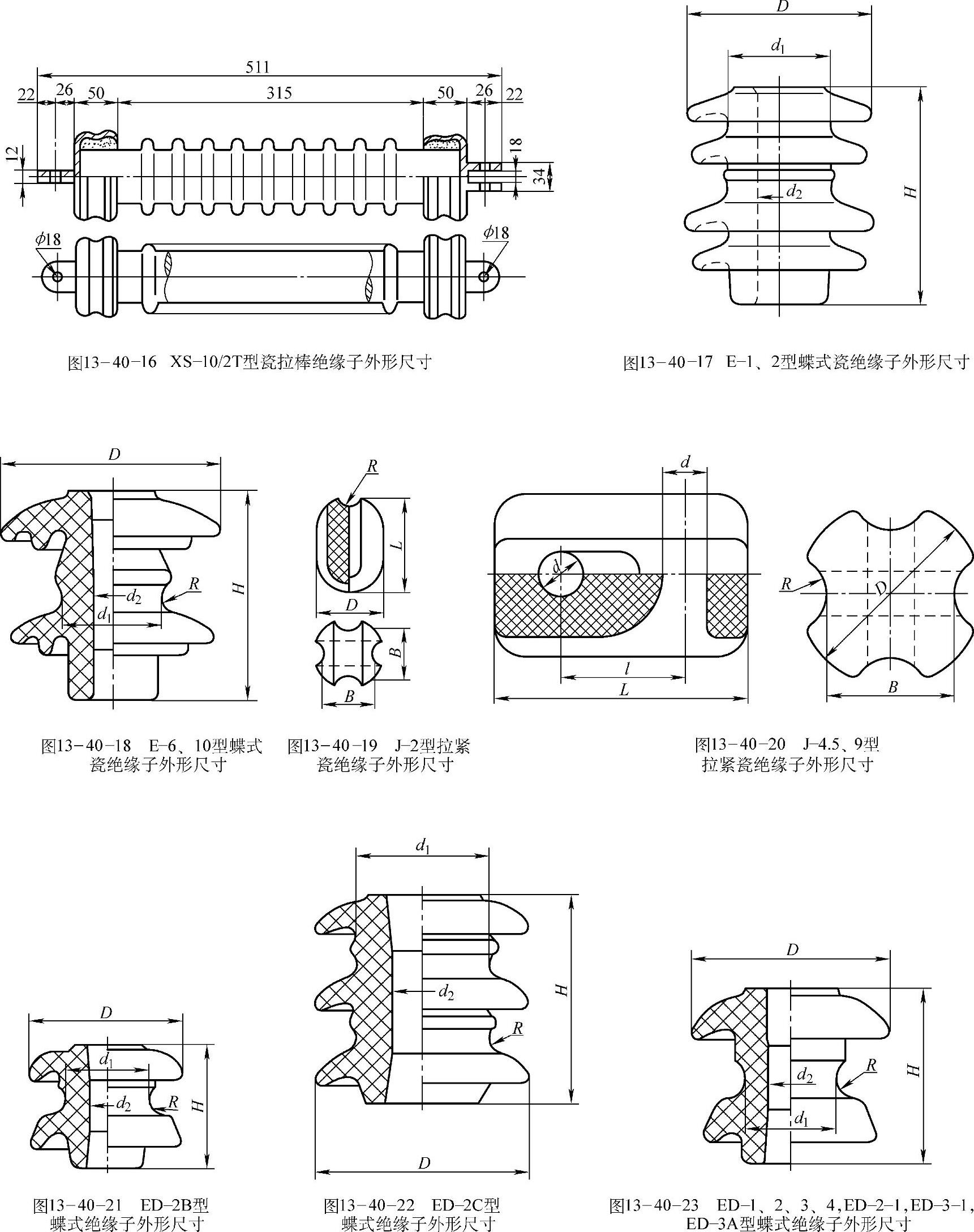

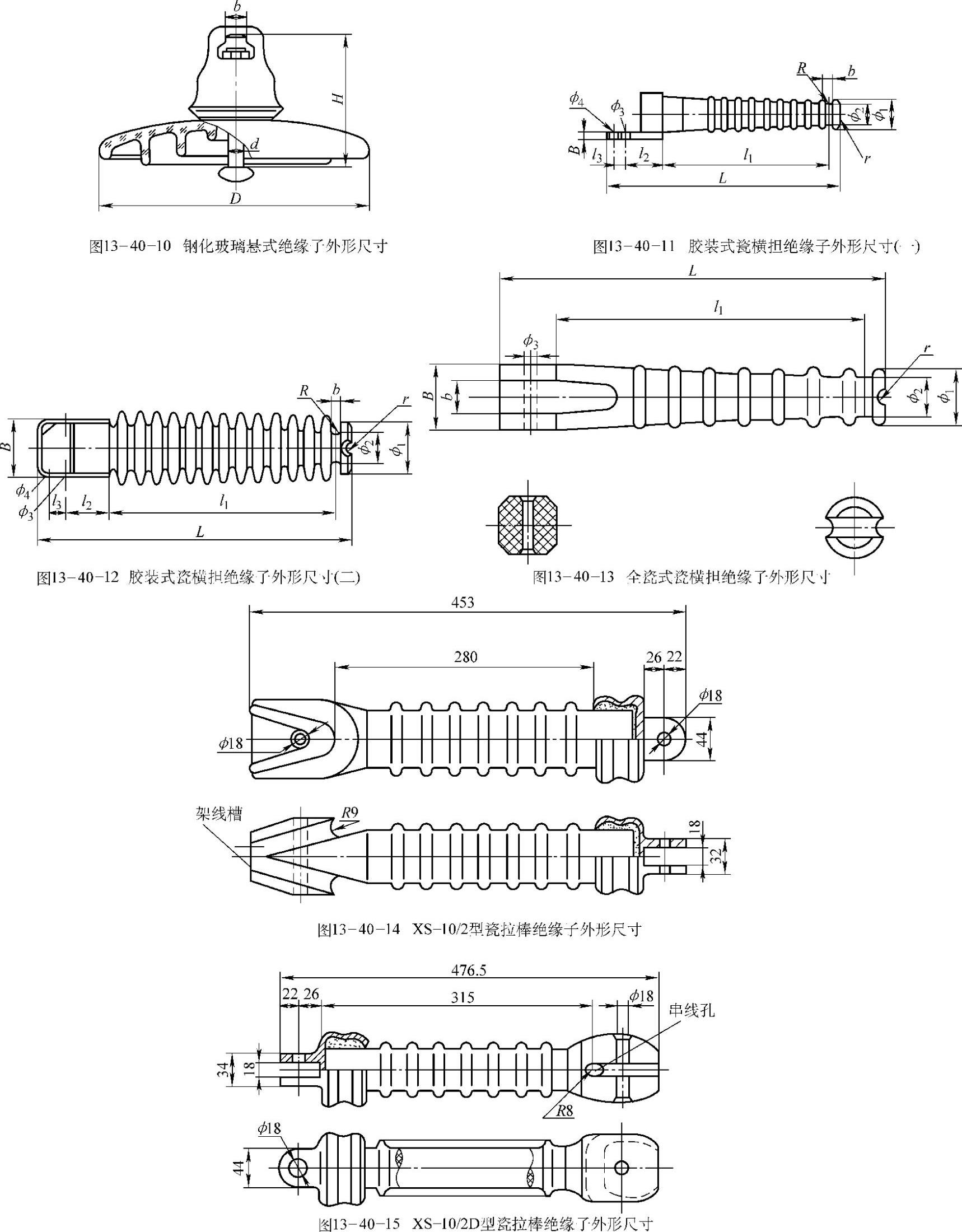

图13-40 （续）


图13-40 （续）


图13-40 （续）

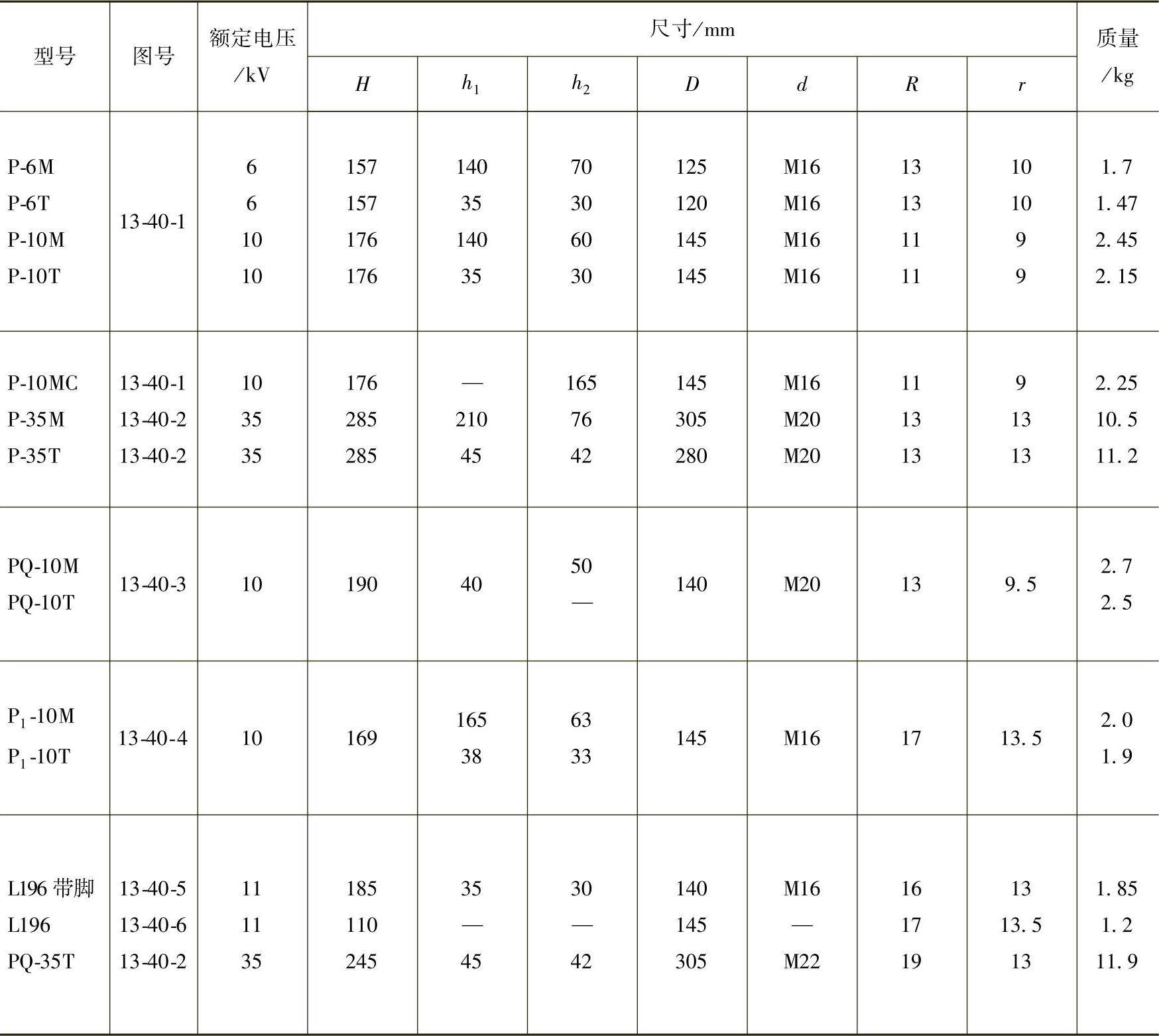

表13-17 高压针式瓷绝缘子外形尺寸、质量


注：各制造厂产品的尺寸，互有差异。

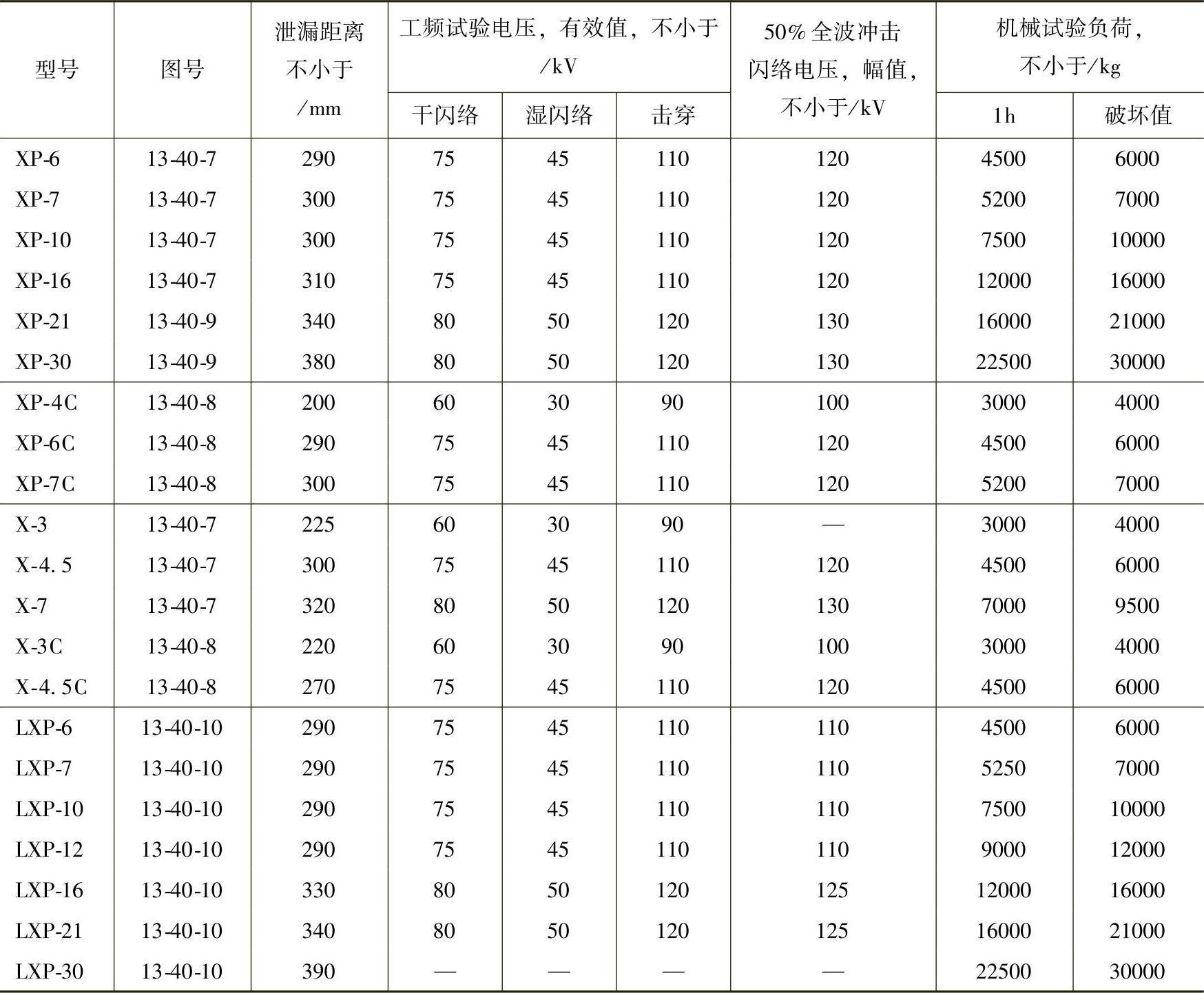

表13-18 悬式绝缘子技术数据

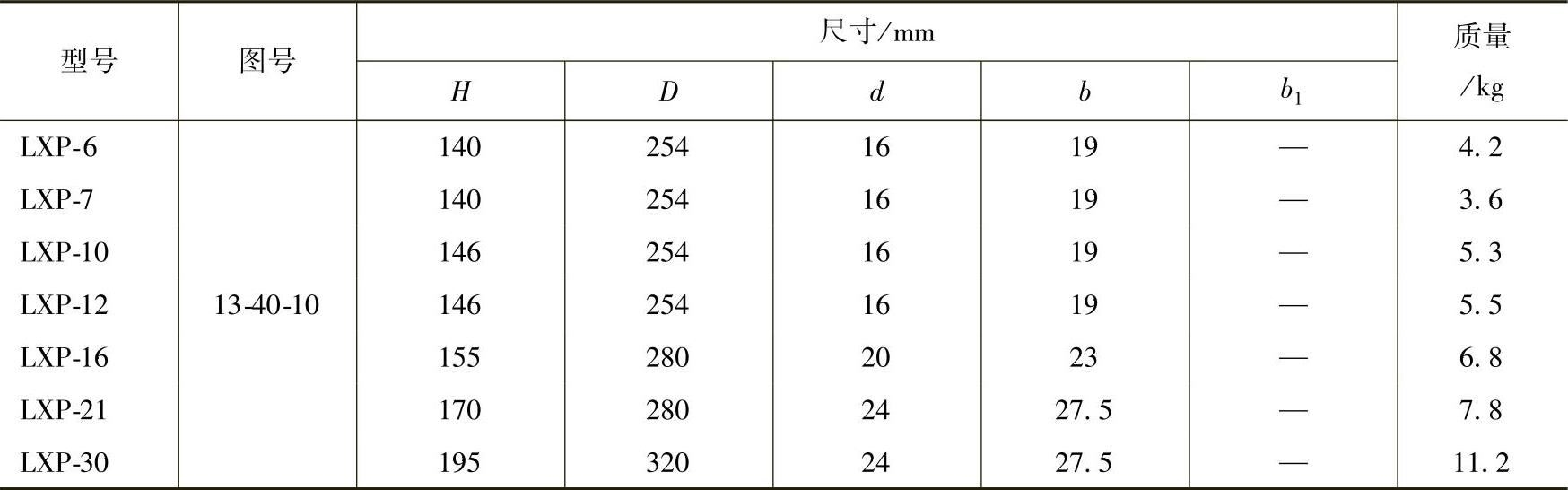

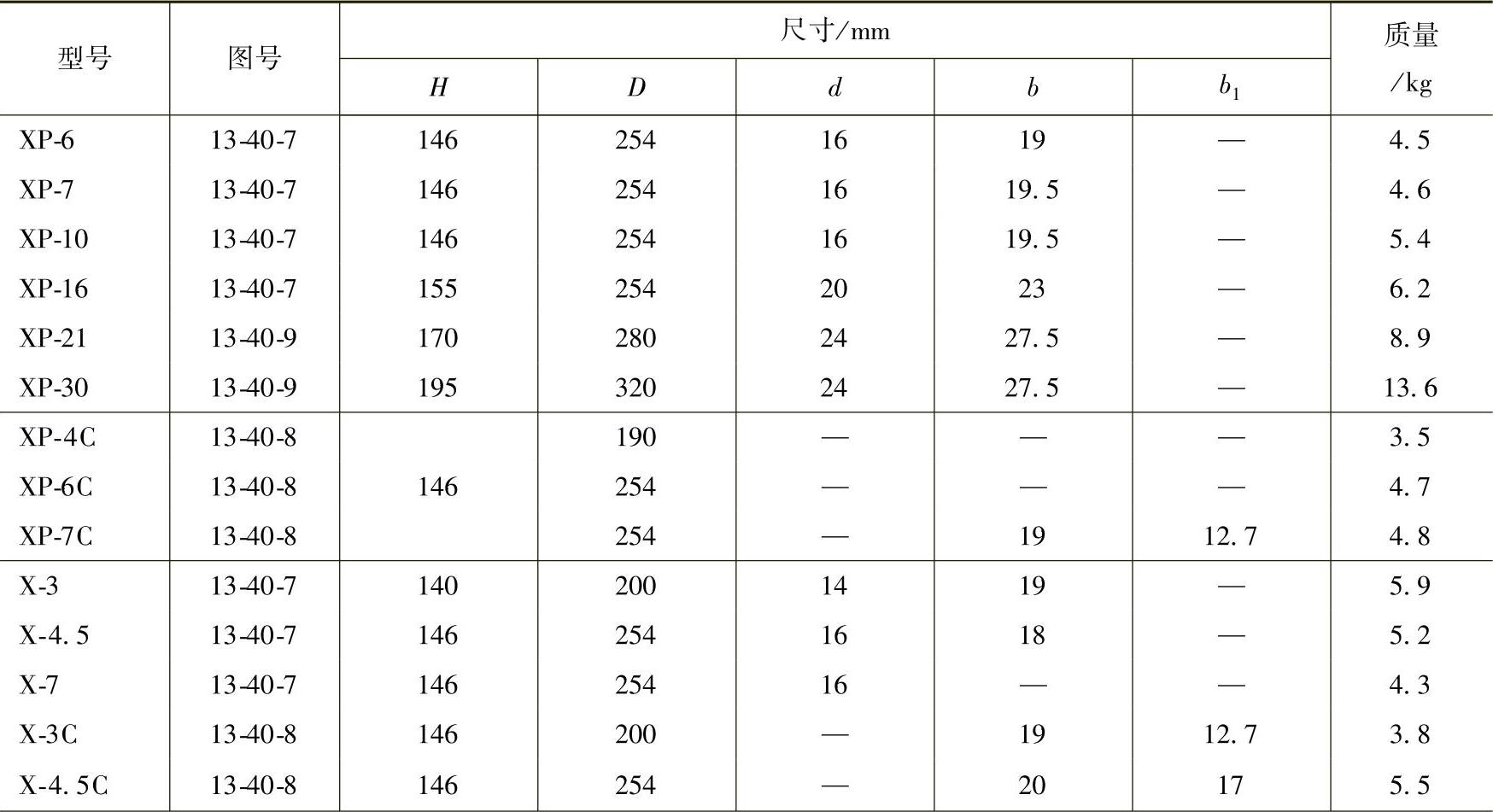

表13-19 悬式绝缘子外形尺寸、质量


（续）

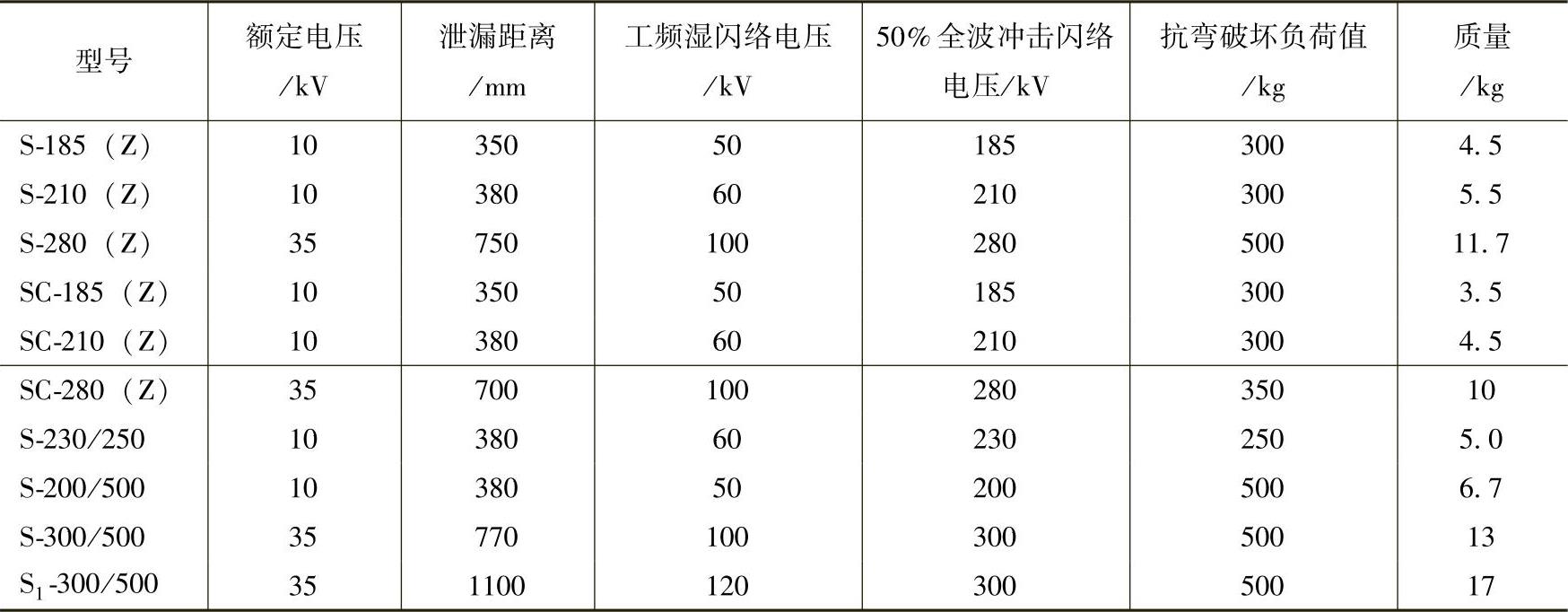

表13-20 瓷横担绝缘子技术数据(www.daowen.com)

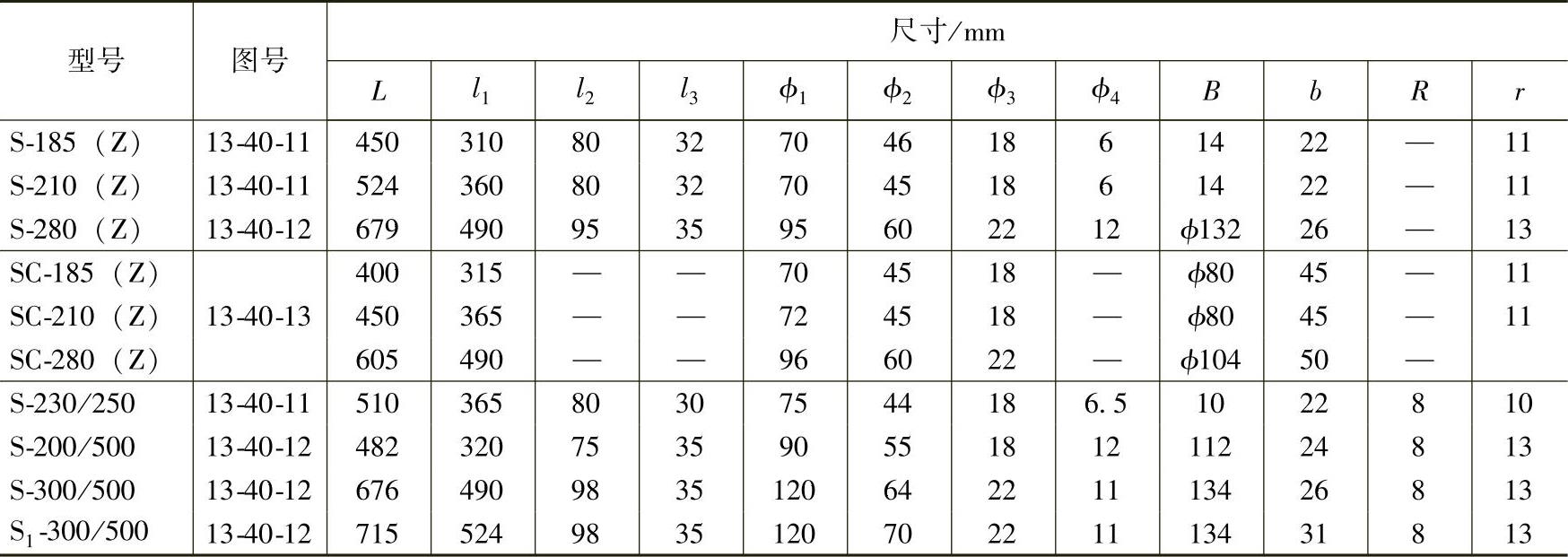

表13-21 瓷横担绝缘子外形尺寸


表13-22 瓷拉棒绝缘子技术数据

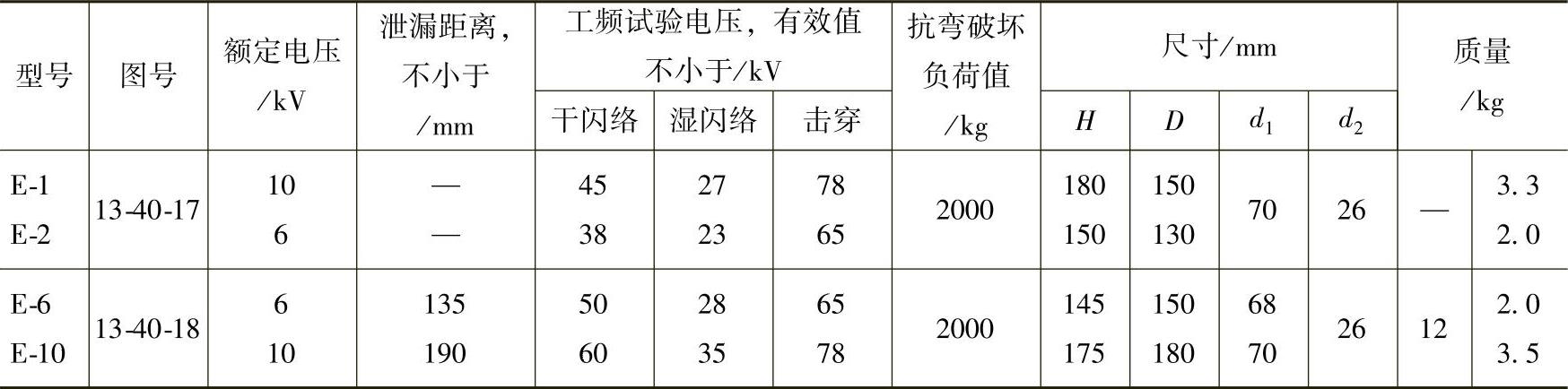

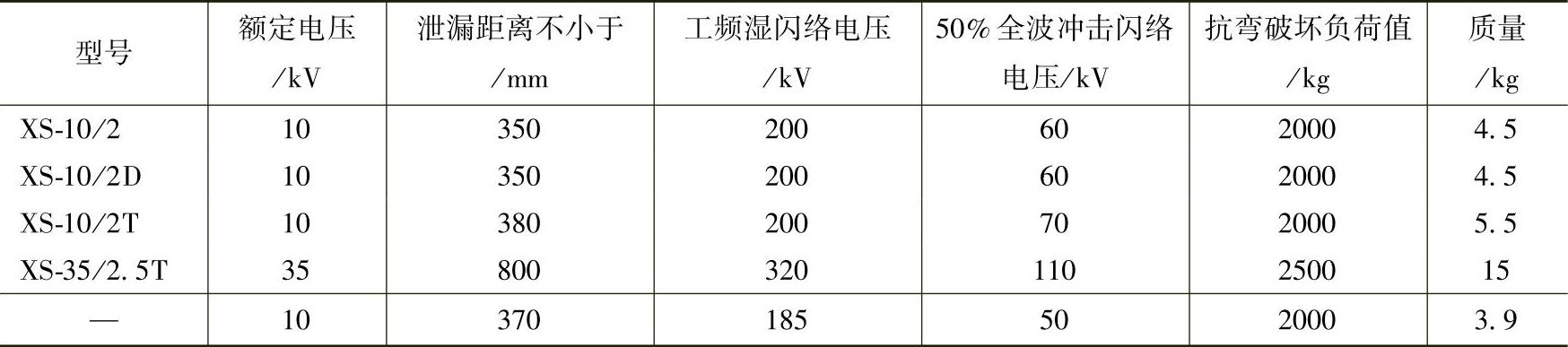

表13-23 蝶式瓷绝缘子技术数据

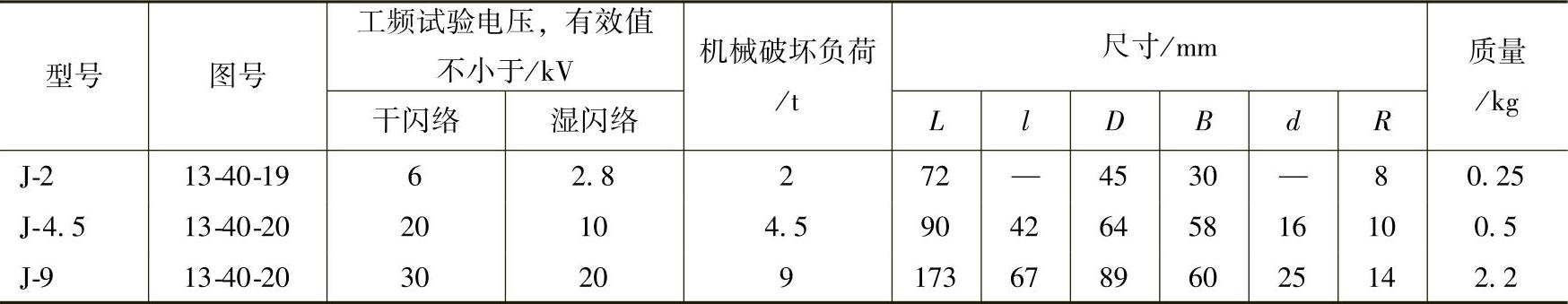

表13-24 拉紧瓷绝缘子技术数据


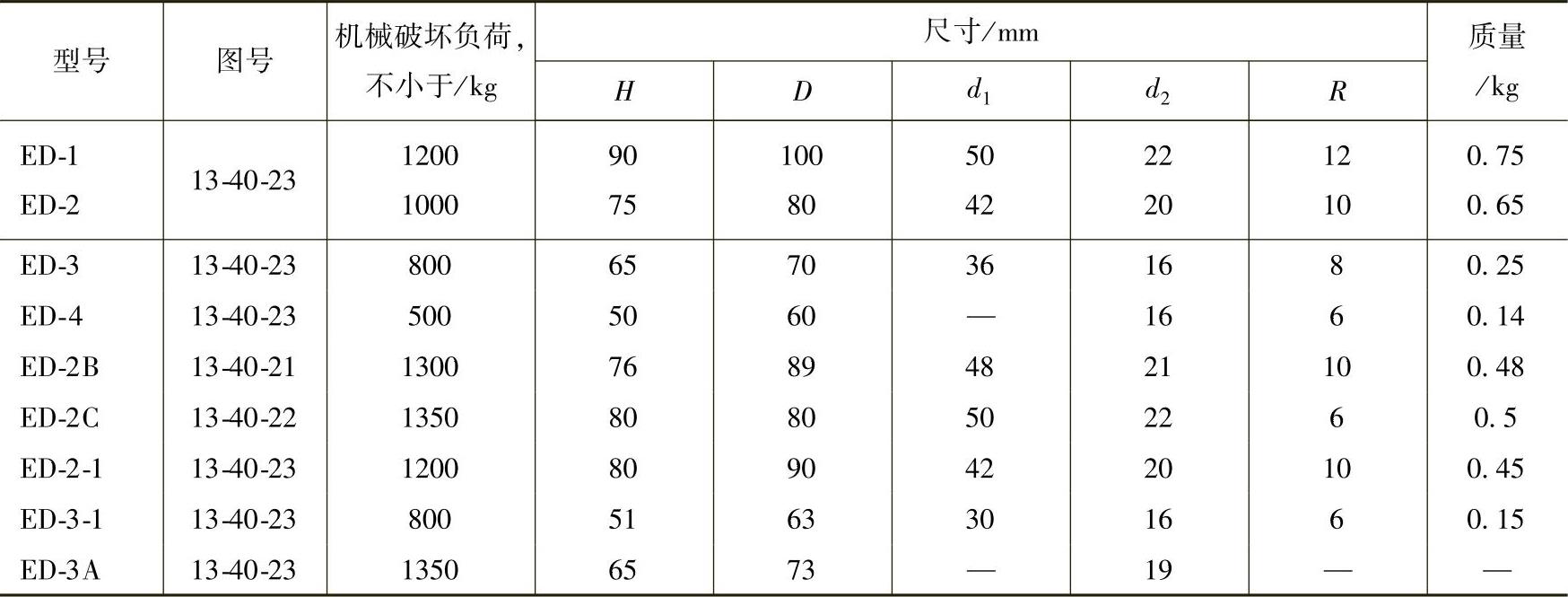

表13-25 低压蝶式绝缘子技术数据

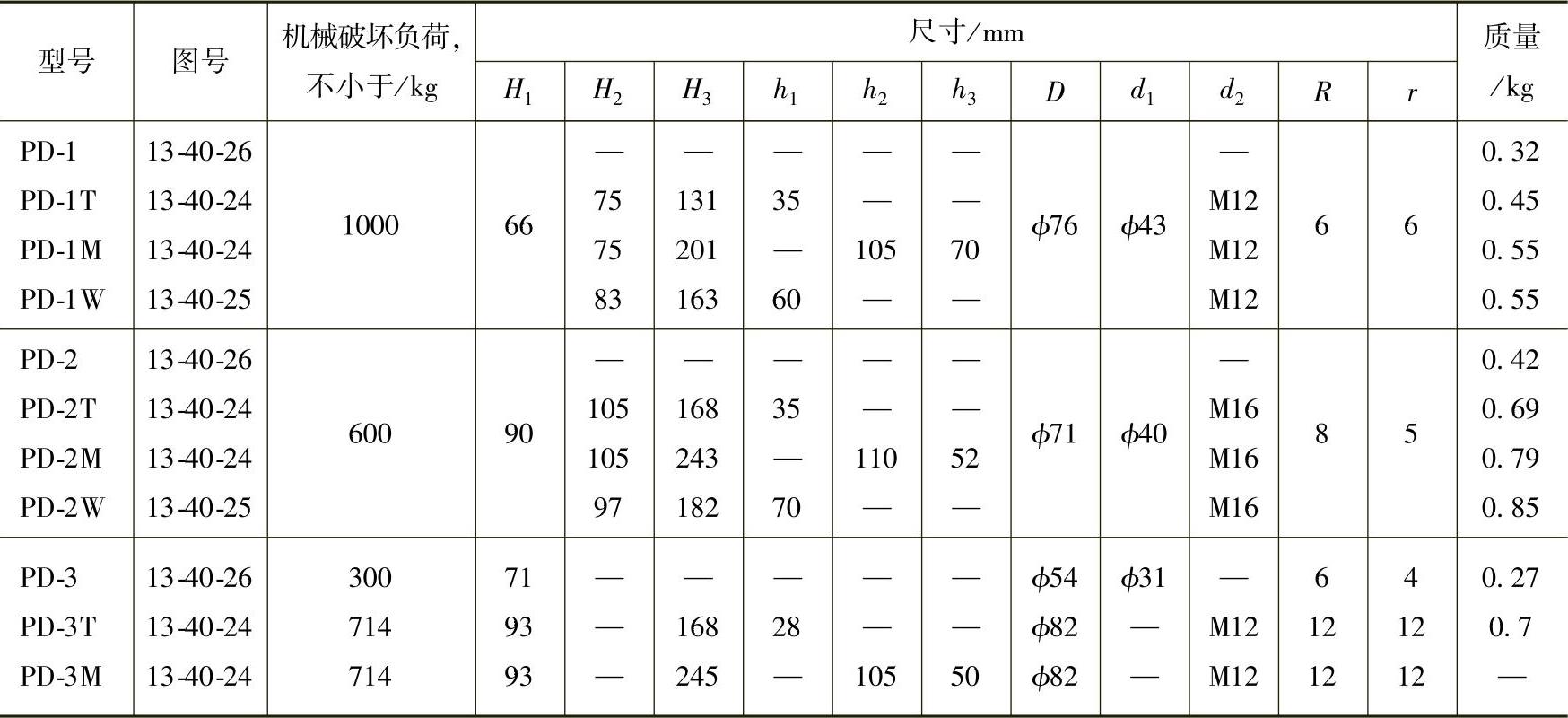

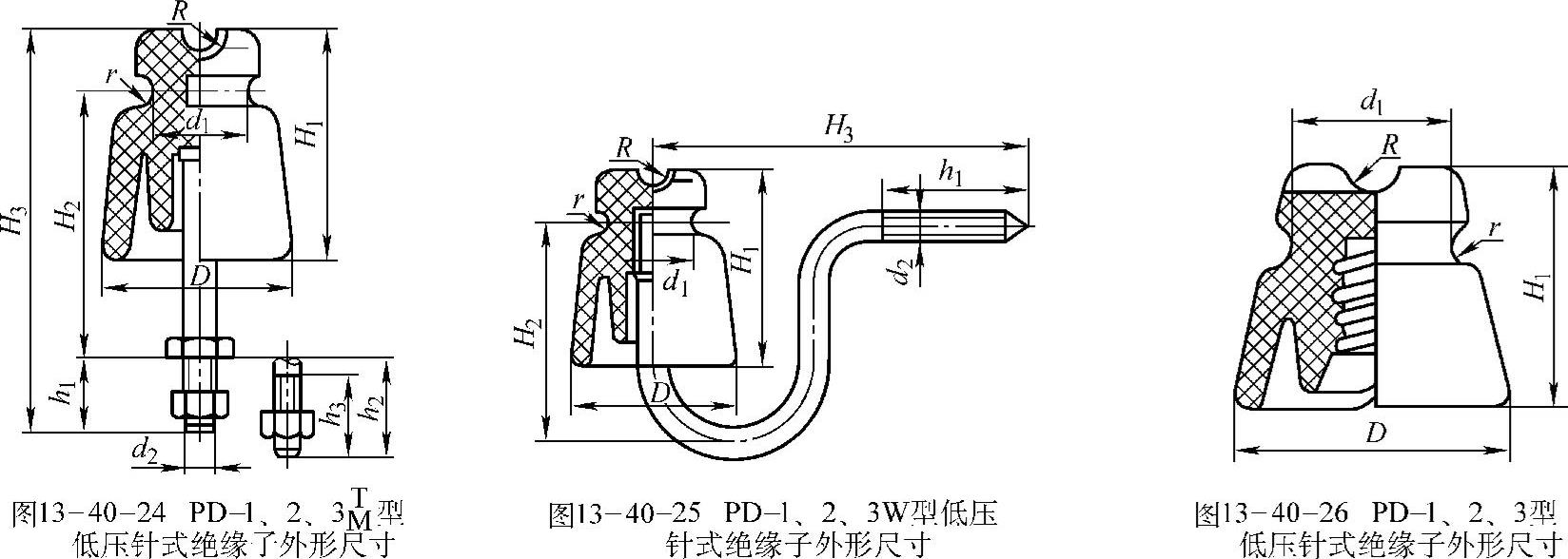

表13-26 低压针式绝缘子外形尺寸、质量

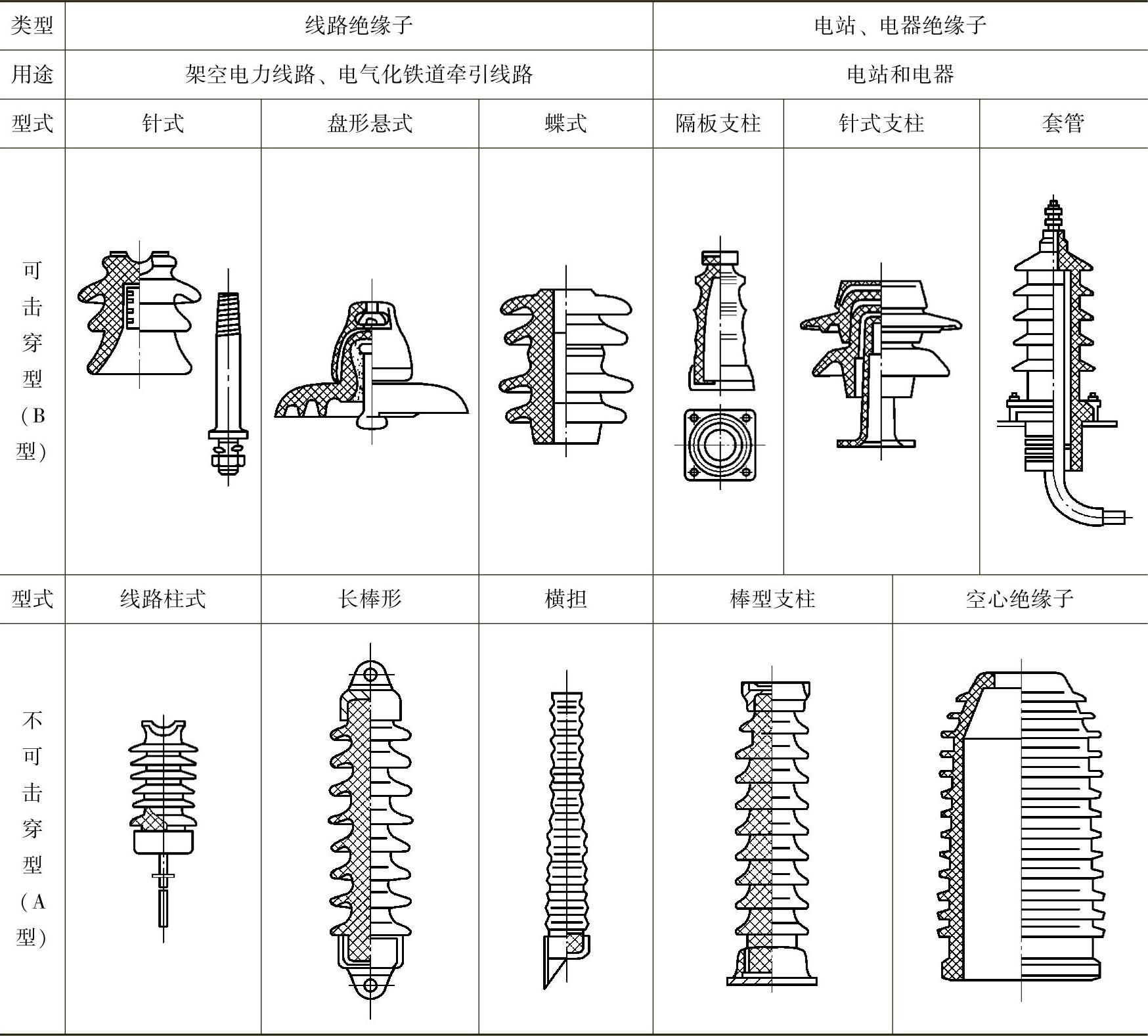

表13-27 绝缘子按用途和结构分类

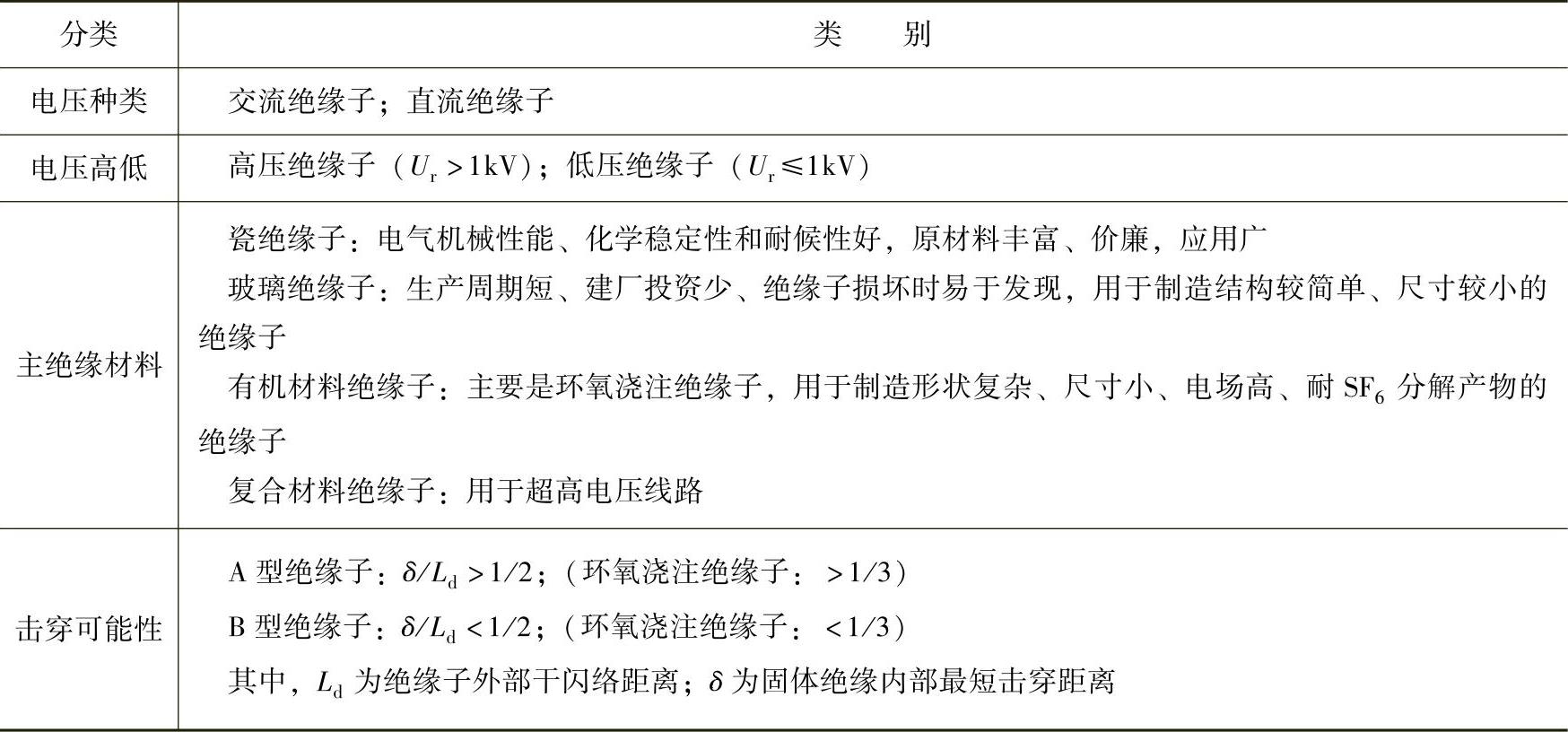

表13-28 绝缘子按电压、材料、击穿可能性分类


测试和检查基本同避雷器，用2500Ｖ绝缘电阻表测得的绝缘电阻，针式的应大于500ＭΩ，悬式每片绝缘电阻应大于300ＭΩ。支柱绝缘子应垂直安装在铁横担上，导线则绑扎在其颈部或顶部，悬式绝缘子是挂在横担上的，用来将导线拉紧，常用耐张线夹配合将导线拉紧，举例如图13-41所示。选用绝缘子时必须与电压等级相符，绝缘子的电压等级应大于或等于线路的额定电压。

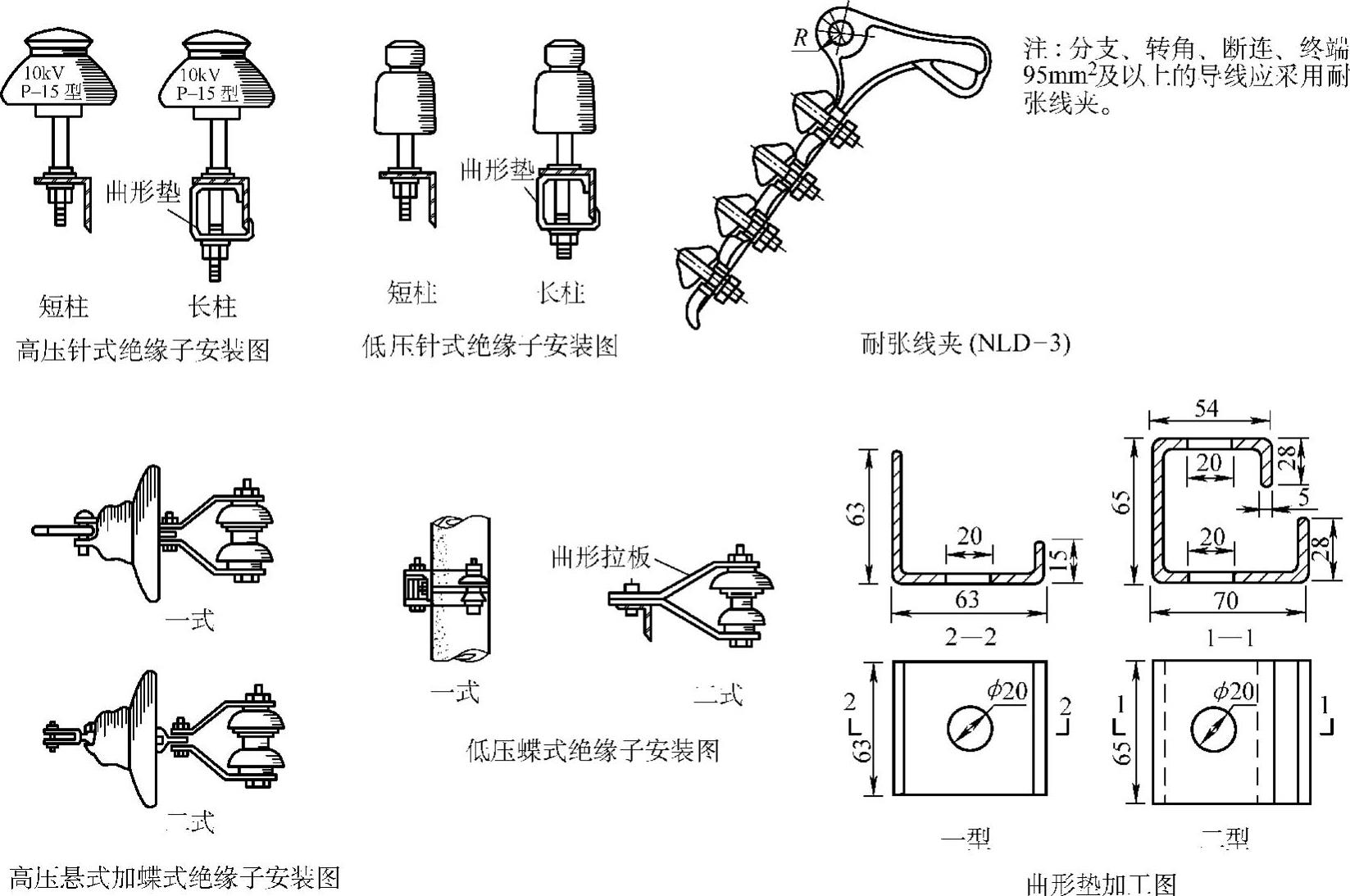

图13-41 绝缘子的配合使用和安装
