设计减速器上盖模型的创建过程及注意事项

实例概述

本实例介绍了减速器上盖模型的设计过程，其设计过程是先由一个拉伸特征创建出主体形状，再利用抽壳形成箱体，在此基础上创建其他修饰特征，其中筋（肋）的创建是首次出现，需要读者注意。零件模型及设计树如图3.1所示。

图3.1 零件模型和设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图3.2所示的零件基础特征——凸台-拉伸1。选择下拉菜单命令；选取前视基准面为草图基准面，在草绘环境中绘制图3.3所示的横断面草图，选择下拉菜单命令；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值15.0；单击按钮，完成凸台-拉伸1的创建。

图3.2 凸台-拉伸1

图3.3 横断面草图

Step3.创建图3.4所示的零件特征——凸台-拉伸2。选择下拉菜单命令；选取上视基准面为草图基准面，在草绘环境中绘制图3.5所示的横断面草图；在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值160.0；单击按钮，完成凸台-拉伸2的创建。

图3.4 凸台-拉伸2

图3.5 横断面草图

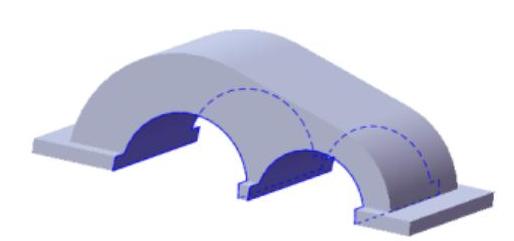

Step4.创建图3.6所示的零件特征——切除-拉伸1。选择下拉菜单命令。选取上视基准面为草图基准面，绘制图3.7所示的横断面草图。采用系统默认的切除深度方向。选中复选框，在“切除-拉伸”对话框区域和区域的下拉列表中均选择选项。单击对话框中的按钮，完成切除-拉伸1的创建。

图3.6 切除-拉伸1

图3.7 横断面草图

Step5.创建图3.8所示的零件特征——凸台-拉伸3。选择下拉菜单命令；选取图3.9所示的模型表面为草图基准面；在草绘环境中绘制图3.10所示的横断面草图（绘制时，应使用“转换实体引用”命令和“等距实体”命令先绘制出大体轮廓，然后建立约束并修改为目标尺寸）；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，输入深度值20.0；单击按钮，完成凸台-拉伸3的创建。

图3.8 凸台-拉伸3

图3.9 定义草图基准面

图3.10 横断面草图

Step6.创建图3.11b所示的镜像1。选择下拉菜单（软件翻译有误，应为镜像）命令；在设计树中选取上视基准面为镜像基准面；选取凸台-拉伸3为镜像1的对象；单击对话框中的按钮，完成镜像1的创建。

图3.11 镜像1

Step7.创建图3.12b所示的圆角1。选择下拉菜单命令；采用系统默认的圆角类型；选取图3.12a所示的边线为要倒圆角的对象；在“圆角”对话框中输入半径值30.0；单击按钮，完成圆角1的创建。(https://www.daowen.com)

图3.12 圆角1

Step8创建图3.13b所示的零件特征——抽壳1。选择下拉菜单命令；选取图3.13a所示的模型表面为要移除的面；在“抽壳1”对话框区域后的文本框中输入壁厚值10.0；单击对话框中的按钮，完成抽壳1的创建。

图3.13 抽壳1

Step9.创建图3.14所示的零件特征——M8六角头螺栓的柱形沉头孔1。选择下拉菜单命令；在“孔规格”对话框中单击选项卡，选取图3.15所示的模型表面为孔的放置面，在放置面上单击两点将出现孔的预览，单击按钮，建立图3.16所示的尺寸，并修改为目标尺寸；在“孔位置”对话框中单击选项卡，在区域选择孔“类型”为（柱形沉头孔），标准为。采用系统默认的深度方向，然后在下拉列表中选择选项，在区域选中复选框，定义孔的大小为，配合为。在后的文本框中输入数值9.0，在后的文本框中输入数值18.0，在后的文本框中输入数值3.0；单击按钮，完成M8六角头螺栓的柱形沉头孔1的创建。

图3.14 M8六角头螺栓的柱形沉头孔1

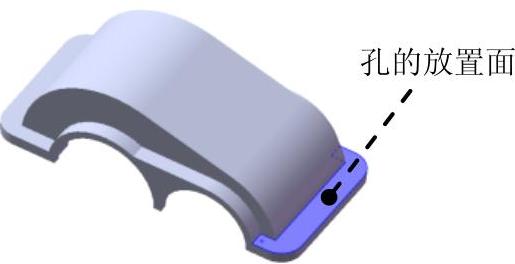

图3.15 定义孔的放置面

图3.16 建立尺寸

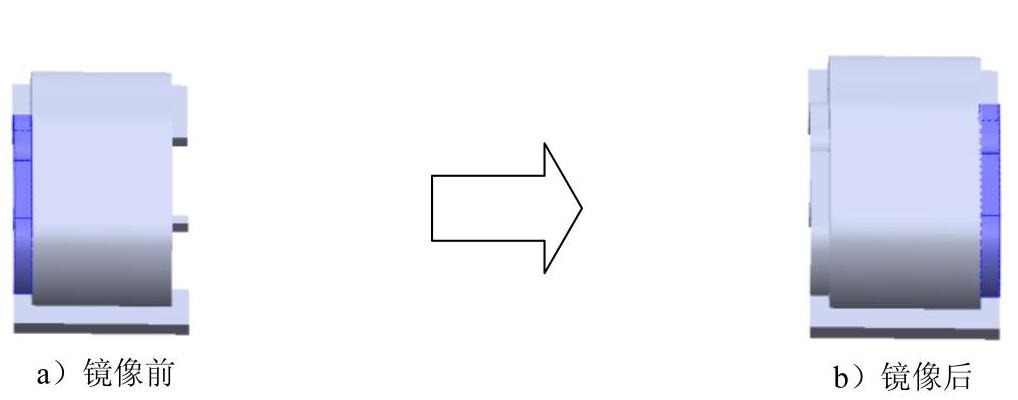

Step10.创建图3.17b所示的镜像2。选择下拉菜单命令；选取右视基准面为镜像基准面，选取六角头螺栓的柱形沉头孔1为镜像2的对象；单击按钮，完成镜像2的创建。

图3.17 镜像2

Step11.创建图3.18所示的零件特征——筋1。选择下拉菜单命令；选取上视基准面为草图基准面，绘制图3.19所示的横断面草图，建立尺寸和几何约束，并修改为目标尺寸；在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值10.0，在下单击“平行于草图”按钮；如有必要，选中复选框，使筋的生成方向指向实体；单击按钮，完成筋1的创建。

图3.18 筋1

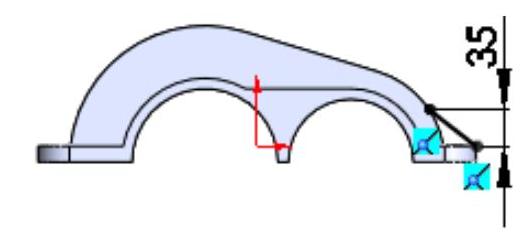

图3.19 横断面草图

Step12.创建图3.20所示的零件特征——筋2。选择下拉菜单命令；选取上视基准面作为草图基准面，绘制图3.21所示的横断面草图；在“筋”对话框的区域中单击（两侧）按钮，输入筋厚度值10.0，在下单击“平行于草图”按钮，取消选中复选框；单击按钮，完成筋2的创建。

图3.20 筋2

图3.21 横断面草图

Step13.创建图3.22b所示的圆角2。选择下拉菜单命令；采用系统默认的圆角类型；选取图3.22a所示的两条边线为要倒圆角的对象；在“圆角”对话框中输入半径值2；单击按钮，完成圆角2的创建。

图3.22 圆角2

Step14.至此，零件模型创建完毕。选择下拉菜单命令，命名为tc_cover，即可保存零件模型。
