“深度加工拐角”操作子类型用以精加工前一刀具由于直径或拐角半径原因无法触及的拐角区域。

【深度加工拐角】对话框与【深度加工轮廓】对话框唯一不同的是【参考刀具】选项区。参考刀具前面已经讲解过，这里不再重复介绍。

实训——深度加工拐角操作

深度加工拐角切削方法适用于对零部件进行清角精加工。下面用一个实例来详解如何运用深度加工拐角切削方法对零件进行精加工，深度加工拐角加工模型如图4-62所示。

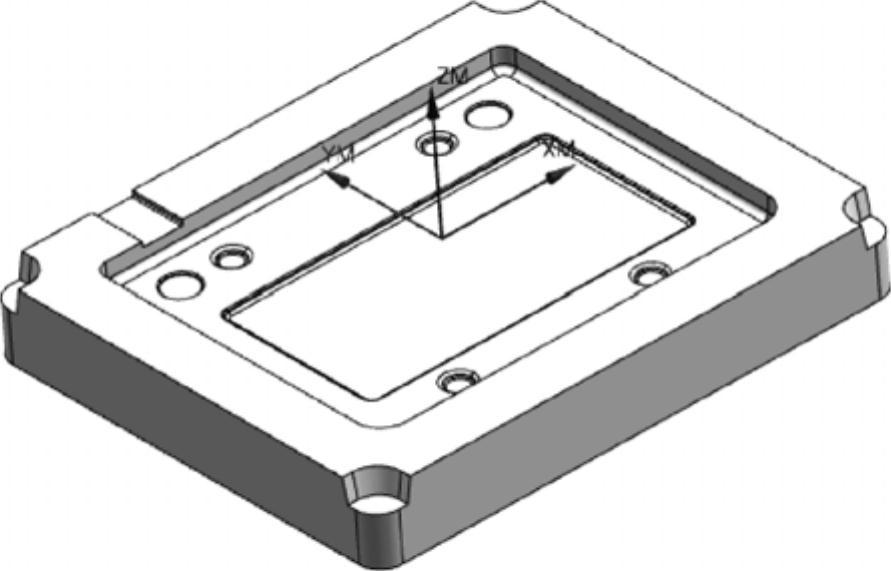

图4-62 深度加工拐角加工模型

案例工艺分析

加工工艺分析的内容如下：

假设加工模型已经过粗加工，这里再对该模型进行精加工操作。选用D16 R0.8牛鼻立铣刀用于精加工。

加工刀具所采用的切削参数见表4-6。

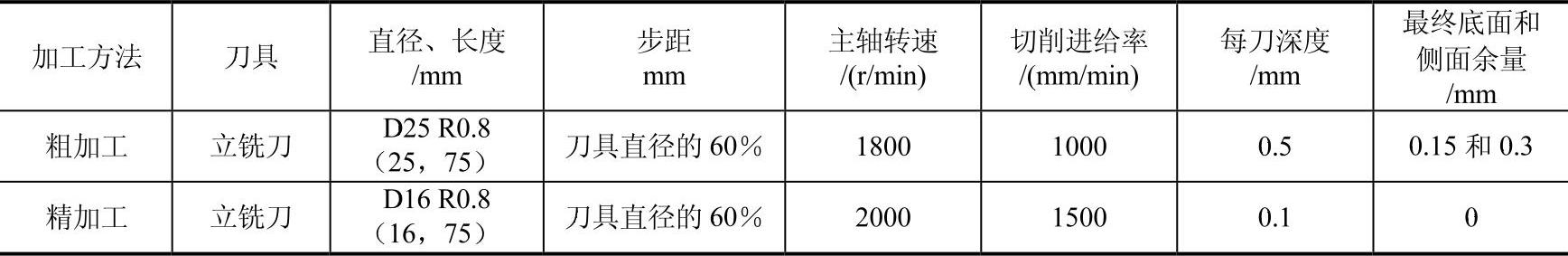

表4-6 加工刀具切削参数表(www.daowen.com)

操作步骤

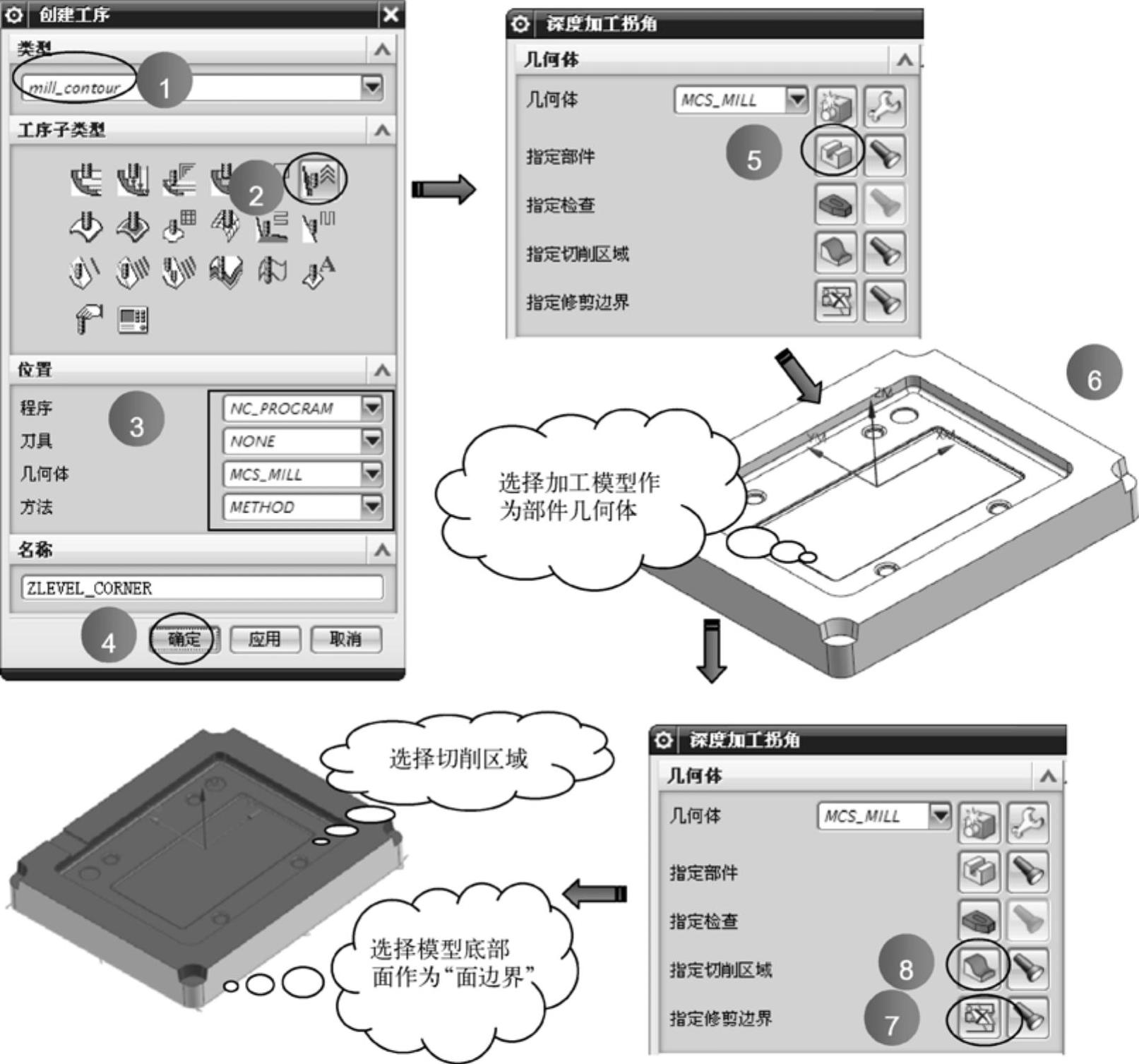

1)在【插入】工具条中单击【创建工序】按钮，创建深度加工拐角操作并指定加工几何体。具体操作步骤如图4 63所示。

图4-63 创建深度加工拐角操作并指定几何体

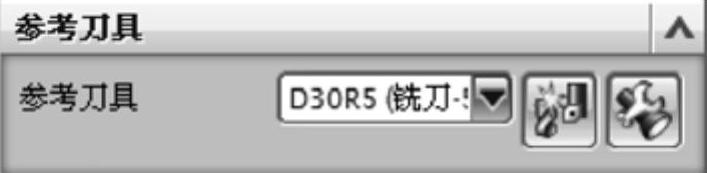

2）在深度加工拐角的【切削参数】对话框中，设置【参考刀具】，如图4-64所示。其他的刀轨参数设置与型腔铣相同。这里不再赘述。

图4-64 设置参考刀具

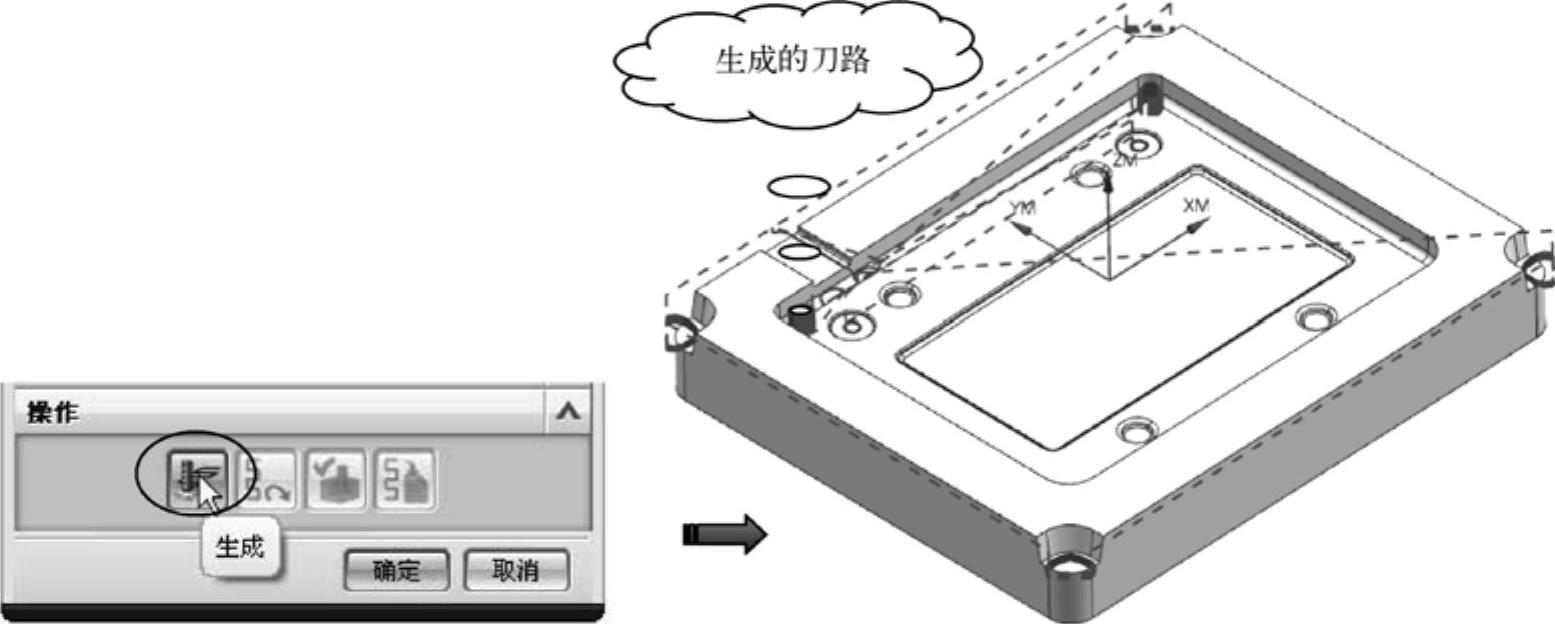

3）在【深度加工拐角】对话框的【操作】选项区中单击【生成】按钮，生成精加工的深度加工拐角铣刀路，如图4-65所示。

图4-65 生成精加工刀路
