1.实训目的

1）掌握-△减压起动控制电路工作原理。

2）会根据电气控制原理图绘制电器元件布置图及电气安装接线图。

3）会进行-△减压起动控制电路的安装与调试。

4）学会用万用表检测-△减压起动控制电路。

2.实训器材

1）万用表、交流电流表、兆欧表 1块

2）尖嘴钳、老虎钳、剥线钳、一字螺钉旋具、十字螺钉旋具 各1只

3）小功率电动机 1台

4）-△减压起动控制电路安装盘及元器件 1套

3.实训内容及步骤

1）实训电路。

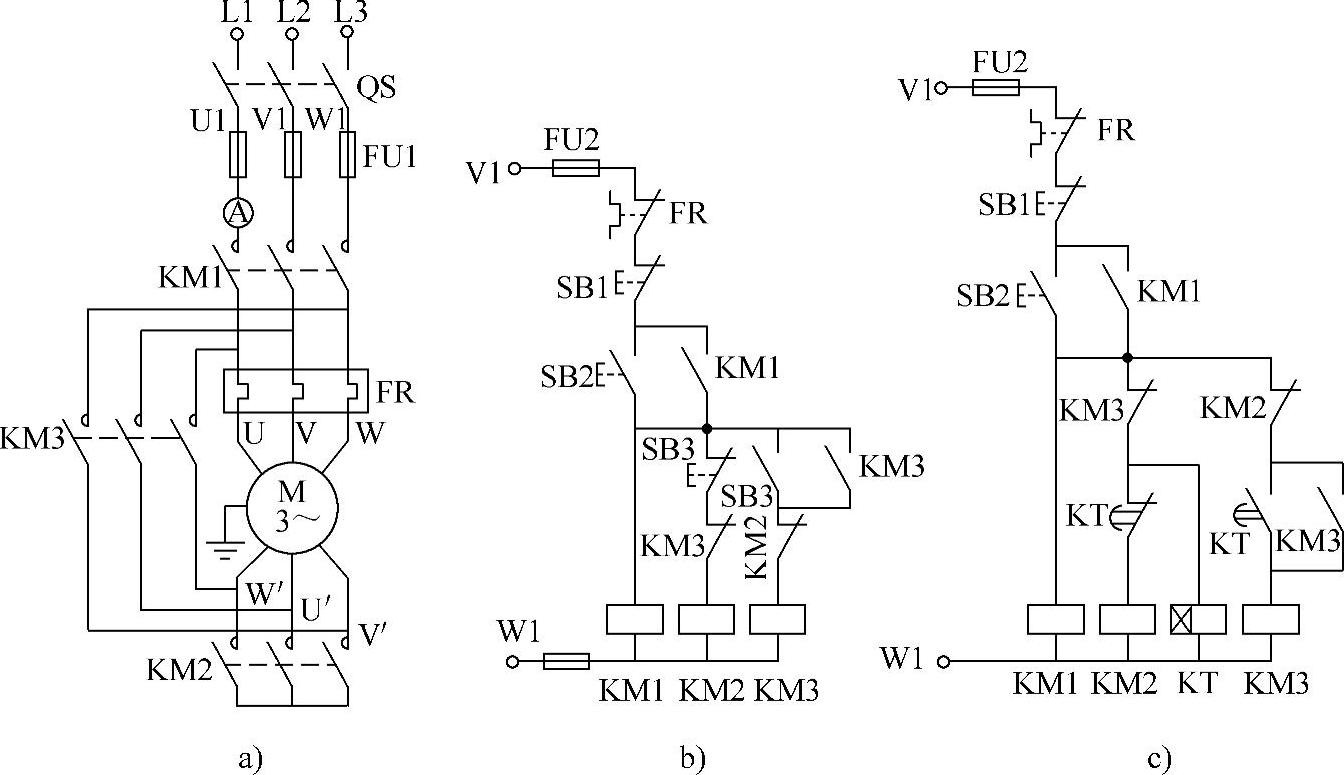

-△减压起动控制电路如图2-26所示。

图2-26 -△减压起动控制电路

a）主电路 b）按钮控制-△电路 c）时间继电器控制-△电路

2）电器元件和器材的选择。

根据电气控制原理图及电动机容量大小选择电器元件，并将元器件的规格、型号、数量记录在表2-4中。特别注意选用时间继电器的类型及延时触点的动作时间，用万用表测量其触点动作情况，并将时间继电器延时时间调整到10s。

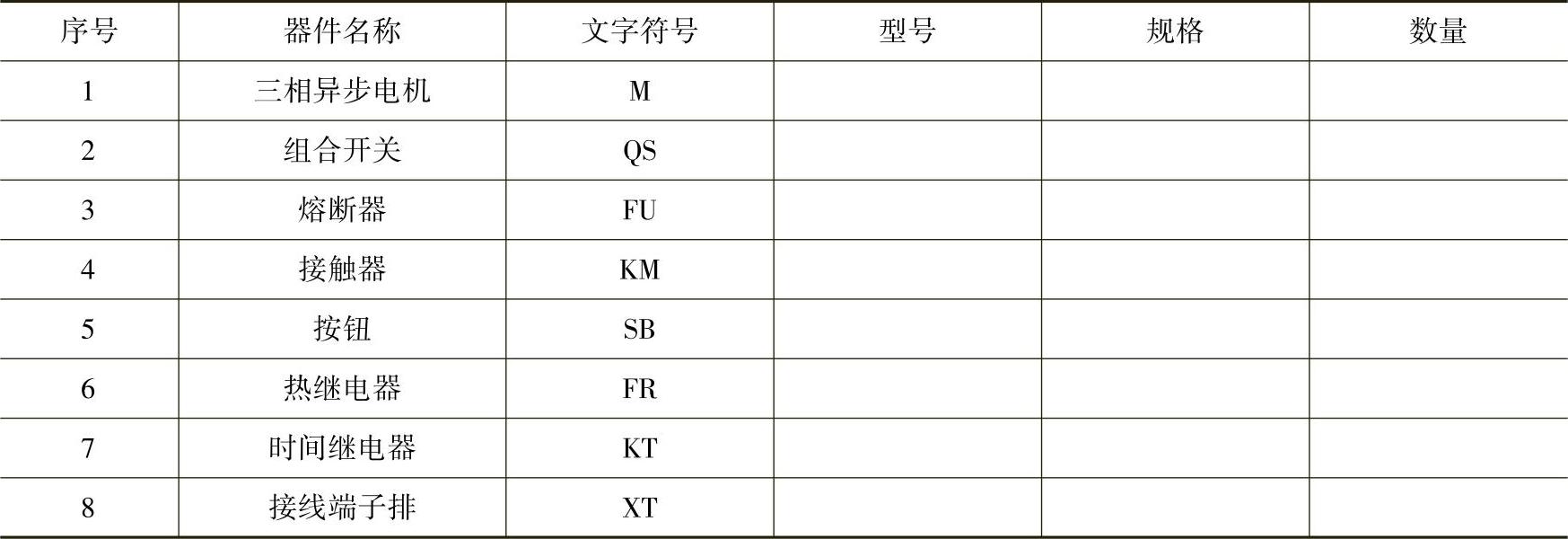

表2-4 -△转换减压起动控制电路元器件

3）绘制电器元件布置图及电气安装接线图。

绘制-△减压起动控制电路电器元件布置图，按布置图绘制电气安装接线图，将电器元件的符号画在规定的位置，对照原理图的线号标出各端子的编号。(www.daowen.com)

4）配置电路板。

根据电器元件布置图和电气安装接线图，在配电板上安装电器元件，各个元器件的位置应排列整齐、均匀，间隔合理，便于更换。紧固时要用力均匀，紧固程度适当，防止因用力过猛而损坏元器件。

5）接线。

在配电板上根据电气控制原理图和电气安装接线图，按接线图编号在各元器件和连接线两端做好编号标志，根据接线工艺要求，在电路板上完成导线连接。

6）电路检测与调试。

检查控制电路中各元器件的安装是否正确和牢固，各接线端子是否连接牢固，线头上的线号是否与原理图相符合，用万用表检测电路连接是否正确。

7）通电试验。

图2-26b按钮控制-△电路的通电试验方法：

①闭合QS，接通交流电源。

②按下SB2，让电动机按接法起动，注意观察起动时交流电流表的指示，记录电流表最大读数I_起动=____A。

③按下SB3，让电动机按△接法运行，注意观察△运行时电动机的运行情况，记录电流表最大读数I_△运行=____A。

④按下停止按钮SB1停止后，先按SB2，再按下SB3，让电动机△接法直接起动，注意观察按△接法起动时电动机的运行情况，记录电流表最大读数I_△起动=____A。

比较I_起动与I_△起动的数值，结果说明什么问题？

图2-26c时间继电器控制-△电路的通电试验方法：

①闭合QS，接通交流电源。

②按下SB2，让电动机按接法起动，注意观察起动时电动机的运行情况，记录电流表最大读数。

③经一定时间后，时间继电器动作，电动机按△接法运行后，观察电动机的运行情况，记录电流表读数。注意时间继电器工作情况并做好记录。

④按下SB1，电动机停止运转，观察有无异常。

8）故障检修。

在通电试车的电路上设置故障，通电运行，观察故障现象，分析故障原因，排除故障。并做好记录。
