图　17-26

1.如图17-26所示是探究“让通电导体在磁场中动起来”的实验装置图，下列说法正确的是（　）.

A.该装置探究的是电动机的工作原理

B.该装置探究的是发电机的工作原理

C.只改变电流方向时，通电导体的受力方向不变

D.只改变磁场方向时，通电导体的受力方向不变

2.通电线圈在磁场中可以________起来，当线圈平面转到与磁感线方向垂直时，平行于转轴的两边受到的力恰好________，而且大小________，方向___________，相互___________.

3.由于电动机具有结构简单、操作方便、效率高、无污染等优点，许多家电中都有电动机，例如________等电器，电动机工作时主要将电能转化为________能.

4.一台直流电动机模型通电后不转动，但用手轻轻拨动一下，就转起来了，出现这种情况的主要原因是（　）.

A.换向器与电刷没有接触好　B.启动时线圈刚好在平衡位置

C.轴与轴架之间的摩擦太大　D.以上说法都有可能

5.在“安装直流电动机模型”的实验中，要减小电动机的转速，正确的措施是（　）.

A.调换磁体的两极　B.改变线圈中的电流方向

C.减小线圈中的电流　D.以上三种措施都可以

6.小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁体去靠近灯泡的玻璃泡，如图17-27所示，他发现发光的灯丝来回振动，这一现象的产生原因跟________（选填“电动机”或“发电机”）的工作原理一致；灯丝来回振动而不是偏向一侧的原因是灯丝中________方向一直在改变.

图　17-27

图　17-28

7.如图17-28所示是扬声器的构造示意图，它主要由固定的永久磁体、线圈和锥形纸盆构成，当线圈中通过如图所示的电流时，线圈受到磁体的吸引向左运动；当线圈通过相反方向的电流时，线圈受到磁体的排斥向________运动，由于通过线圈的电流的方向不断变化，线圈就不断地来回振动，带动锥形纸盆________，扬声器便发出了________.

8.下列各种设备中，根据磁场对通电导线的作用原理制成的是（　）.(www.daowen.com)

A.电磁继电器　B.电风扇中的电动机

C.电铃　D.电磁铁

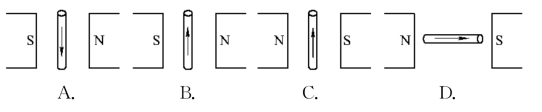

9.对照图17-29所示，图17-30中通电导线的受力方向与它相同的是（　）.

图　17-29

图　17-30

10.我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器内都装有电动机.电动机的工作原理是（　）.

A.通电导体在磁场中受到力的作用

B.电流周围存在磁场

C.磁场对放入其中的磁体产生磁力的作用

D.电磁感应现象

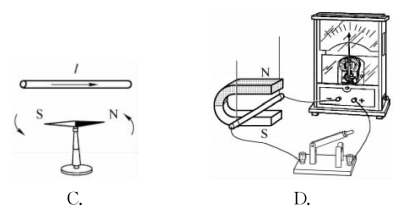

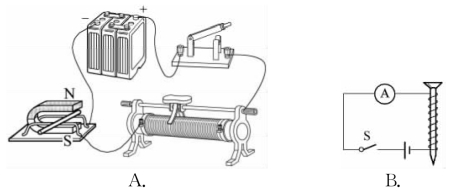

11.如图17-31所示的四幅图中，可以用来探究磁场对电流作用力的是（　）.

图　17-31

图　17-32

12.如图17-32所示，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中.

（1）接通电源，铝棒AB向左运动，说明磁场对电流有________的作用，________（选填“电动机”或“发电机”）是利用这一原理工作的.

（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向________（选填“左”或“右”）运动，说明力的方向与________方向有关.

（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关.请在图17-32所示器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想.添加器材： _______；简要做法：______________________________________________________________.
