1.三相四线制与三相五线制

舞台灯光系统既有弱电控制系统，又有大功率三相强电系统，涉及人身安全和设备安全问题，每个产品都有安全接地要求。因此，安全用电问题始终是最突出的。调光柜是最大的用电设备，有三相四线制（简称TN-C）和三相五线制（简称TN-S）两种供电方式的产品，虽然它们都有零线接地线路，在实际应用中那个更安全呢？

电源地是供电系统零电位的公共基准地线。三相四线制（TN-C）交流供电系统有一根“零线”（即中性线N），如图2-53所示。单相220V是取自相线与零线（N）之间的电压。当A、B、C三相用电平衡时，零线中没有电流流通，因此，零线上不存在电压降（0电位）。但是，实际运用的三相五线制（TN-S）是在三相四线制的基础上，再增加一根PE接地保护线，在PE线中没有电流流通，也不会产生电压降。因此，必须把中性线（N）与接地保护线（PE）分开连接，各用电设备的金属机壳应与接地保护线（PE）连接，这样可完全消除安全隐患。

本方案供电系统采用更安全的三相五线制低压配电柜，总用电量为650kW，380V/50Hz。其中调光回路为500kW，直通回路为150kW。

为减少各类电磁干扰，要求电源引进线不得横穿舞台表演区。

2.共用地极和接地电阻

为消除晶闸管调光设备对音、视频设备的干扰，电力电缆应安装在金属线槽内，金属线槽应接地。扩声系统和灯光系统应设有各自独立的接地干线，但可共用地极，接地电阻≤1Ω。(www.daowen.com)

3.触电保护

灯光配电线路大部分经插座接到舞台灯具，按低压配电系统常规做法，插座回路应装设剩余电流动作保护装置，作为间接接触保护。但是，剩余电流动作保护装置容易误动作，可能会影响舞台灯光系统的可靠性，为此，可以采取PE线与相关回路一起配线的方式，保证在发生单相接地故障时，保护装置能可靠动作，保障人身安全。

4.雷电防护

在变电所低压母线上装设避雷器，在低压配电柜电源进口处装设电涌保护器，防止舞台附近建筑物遭受雷击时由电磁感应、静电感应产生的电涌电流、过电压损坏调光柜及灯光控制的计算机系统，保证调光柜及灯光控制计算机系统的安全。

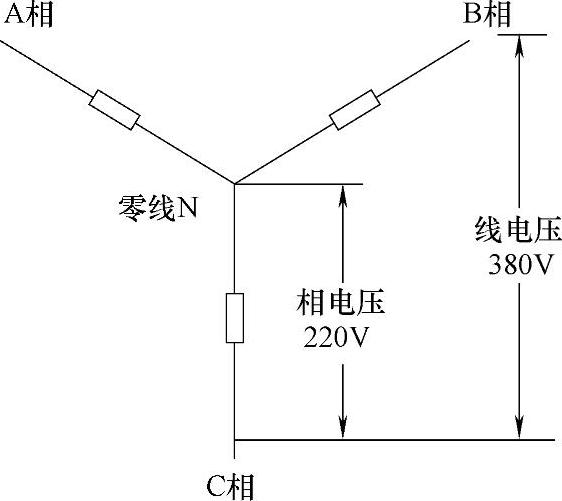

图2-53 三相四线制（TN-C）
