1.公称尺寸

公称尺寸是由设计给定的尺寸，它是根据零件的强度、刚度等的计算和结构的设计而确定的，孔用D表示，轴用d表示。

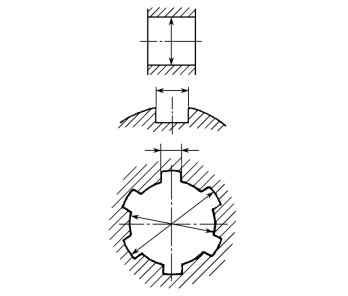

图2-2　孔

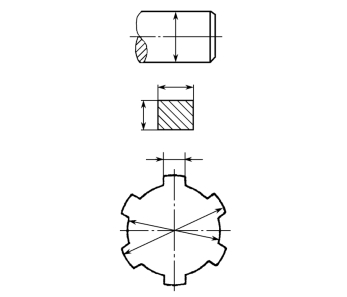

图2-3　轴

说明：

（1）公称尺寸是非理想尺寸；

（2）公称尺寸是标准化的尺寸；

（3）公称尺寸是设计给定的尺寸；

（4）公称尺寸在零件图上是可见的。

2.实际尺寸

实际尺寸是实际测量得到的尺寸，孔用Da表示，轴用da表示。(www.daowen.com)

说明：

（1）实际尺寸是非真实尺寸（存在测量误差）；

（2）实际尺寸具有随机性（在极限尺寸范围内）；

（3）实际尺寸在零件图上是不可见的。

3.极限尺寸

极限尺寸是允许尺寸变化的两个界限值，它以公称尺寸为基数来确定。两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。孔与轴的最大和最小极限尺寸分别用 Dmax、dmax及 Dmin、dmin表示。

4.作用尺寸

由于工件存在形状误差，各处的实际尺寸不同，造成尺寸的“不定性”，故会影响孔、轴配合的实际状态。实际配合起作用的尺寸，称作用尺寸。作用尺寸是根据孔、轴的实际状态定义的理想参数，所以不同零件的作用尺寸是不同的，但某一实际孔、轴的作用尺寸是唯一的。

（1）孔的作用尺寸：在配合面的全长上，与实际孔内接的最大理想轴的尺寸。

（2）轴的作用尺寸：在配合面的全长上，与实际轴外接的最小理想孔的尺寸。

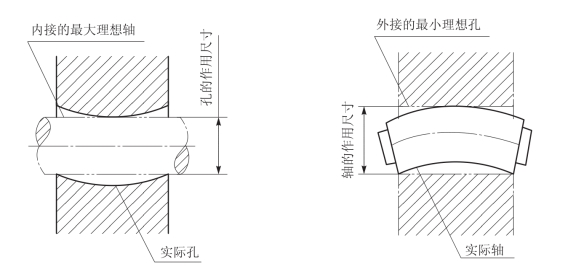

如图2-4所示，弯曲孔的作用尺寸小于该孔的实际尺寸，弯曲轴的作用尺寸大于该轴的实际尺寸。

图2-4　孔或轴的作用尺寸
