汽油机燃料供给系一般由汽油箱、汽油泵、油管、汽油滤清器、喷油器、燃油分配管及油压调节器等组成，在一些燃油直喷式发动机中还包括高压油泵等。

1.汽油箱

汽油箱用以储存汽油，由钢板或塑料制造，如图3-59所示。

2.汽油泵

汽油泵的作用是将燃油从油箱内输送给电子喷油器。常用的汽油泵一般为电动燃油泵，其外观如图3-60所示，一般安装在汽油箱内部。

图3-59　汽油箱

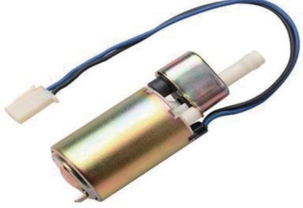

图3-60　燃油泵实物图

3.汽油滤清器

汽油滤清器安装在汽油箱与汽油泵之间，其外观如图3-61所示。汽油滤清器用以滤除汽油中的水分和杂质，保证汽油泵正常工作。

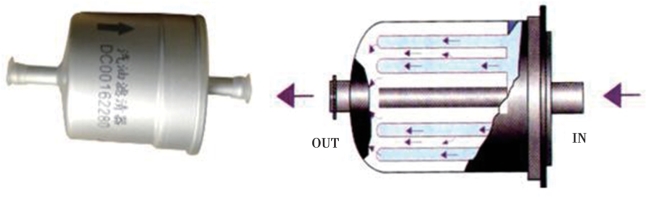

图3-61　汽油滤清器实物图

4.喷油器

电磁喷油器是电控燃油喷射系统的一个重要的执行器，其外观如图3-62所示，它根据ECU发来的喷油脉冲信号，精确地计量燃油喷射量。

5.燃油分配管

燃油分配管安装在进气歧管上位于喷油器处，它的主要功能是保证提供足够的燃油流量并均匀地分配给各缸的喷油器，同时实现各喷油器的安装和连接。另外，它还可能对燃油压力脉动、燃油高温汽化等产生影响。

6.燃油压力调节器

燃油压力调节器是燃油系统内部的燃油压力调节部分，受系统油压与进气支管压力(负压）的控制。它的作用是要自动保持整个油压系统的燃油压力为一定值，使供油总管内油压与进气支管压力之差为一定恒值(一般为250～300kPa）。其位置如图3-63所示。

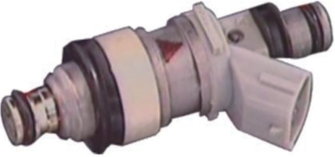

图3-62　喷油器

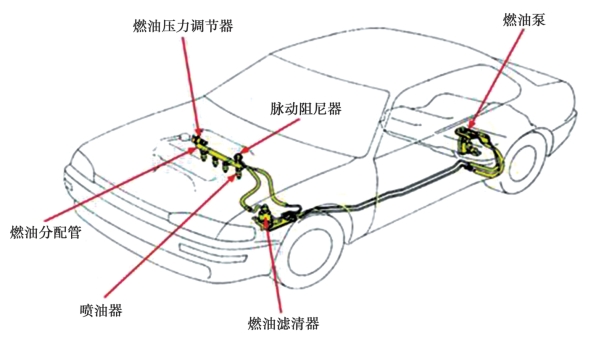

图3-63　燃油压力调节器在燃料供给系中的位置

7.高压油泵

在燃油直喷式发动机中，高压油泵是燃油加压的关键环节，在低压油泵将燃油送到高压油泵之后，高压油泵可以将汽油加压到十余兆帕的压力，这是普通汽油泵压力的三四十倍，并将其送入油轨。高压油泵通常是由凸轮轴带动，发动机的喷油压力一般在10-15MPa左右，以保证燃油雾化质量及合适的贯穿距离。在高压油泵上还集成了电子油轨压力调节器(FRP），它是一个由ECM控制的电磁阀，ECM以脉冲宽度调制的方式控制油压调节器，油压调节器控制着高压燃油泵的进口阀，从而控制燃油压力，当驱动线路失效时，高压油泵进入低压模式，发动机仍可应急运行，如图3-64所示。

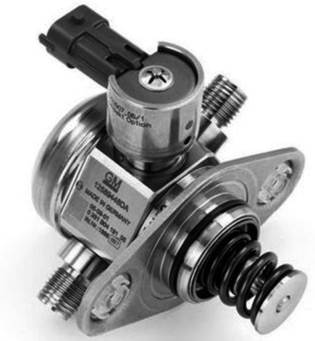

图3-64　直喷发动机上所用的高压油泵

1.发动机由两大机构和五大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系、起动系和点火系(柴油机无点火系）组成。(www.daowen.com)

2.曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成，其作用是把燃料燃烧产生的热能转化为机械能作用在活塞顶上，并将活塞的往复运动变为曲轴的旋转运动。

3.配气机构由气门传动组和气门组两部分组成，其作用是根据发动机的作功顺序或点火次序的要求，适时地开启和关闭各个气缸的进气门及排气门，使可燃混合气(汽油机）或新鲜空气(柴油机）及时地进入燃烧室，并将燃烧后的废气及时地排出气缸。

4.冷却系由水泵、散热器、节温器及报警装置等组成，其作用是使发动机在所有工况下都保持在适当的温度范围内，既要防止发动机过热，也要防止冬季发动机过冷。

5.润滑系由机油泵、机油滤清器、机油集滤器、主油道、油底壳等组成，其作用可以概括为：

润滑作用：机油在运动零件的所有摩擦表面之间形成连续的油膜，以减小零件之间的摩擦。

清洗作用：机油可以带走摩擦表面产生的金属碎末及冲洗掉沉积在气缸、活塞、活塞环及其他零件上的积炭。

冷却作用：机油在循环过程中流过零件工作表面，可以降低零件的温度。

密封作用：附着在气缸壁、活塞及活塞环上的油膜，可起到密封防漏的作用。

防锈蚀作用：机油有防止零件发生锈蚀的作用。

液压作用：润滑油可用作液压油，起液压作用，如液压挺住。

减震缓冲作用：在运动零件表面形成油膜，吸收冲击并减小振动，起减震缓冲作用。

6.汽油机燃料供给系一般由汽油箱、汽油泵、汽油滤清器、喷油器等组成，其作用是根据发动机各种不同工况的要求，将洁净的汽油和空气配制出适当浓度的混合气，按一定数量供入气缸，并在点火燃烧作功后将废气排入大气。

一、填空题

(1）曲柄连杆机构的作用是____________。

(2）活塞可分为____________、____________和____________三部分。

(3）汽油滤清器安装在____________与____________之间，用以滤除汽油中的水分和杂质，保证汽油泵正常工作。

(4）润滑系统有____________、____________、____________、____________等作用。

(5）冷却系由____________、____________、____________及____________等组成。

(6）汽车用汽油发动机种类繁多、但基本组成相近，都由____________、____________机构及____________、____________、____________、____________、____________等组成。

二、单选题

(1）(　　）系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

A.润滑　　　　　　B.起动　　　　　　C.冷却　　　　　　D.点火

(2）下列零件中，不属于气门传动组的是(　　）。

A.摇臂B.凸轮轴C.正时齿轮D.锁片

(3）配气机构由气门组和(　　）组两大部分组成。

A.正时皮带B.气门弹簧C.气门传动D.凸轮轴

(4）(　　）作用是根据发动机的作功顺序或点火次序的要求，适时地开启和关闭各个气缸的进气门及排气门，使可燃混合气(汽油机）或新鲜空气(柴油机）及时地进入燃烧室，并将燃烧后的废气及时地排出气缸。

A.曲柄连杆机构B.配气机构C.气门传动组D.凸轮轴
