块材隔墙是采用普通砖、空心砖、加气混凝土块等块状材料砌筑的隔墙,具有取材方便、造价较低、隔声效果好的特点。常用的有普通砖隔墙和砌块隔墙两种。

1.普通砖砌隔墙

普通砖隔墙多采用普通砖砌筑,分为1/4砖厚和1/2砖厚两种,以1/2砖隔墙为主。

(1)1/2砖隔墙。1/2砖隔墙又称为半砖隔墙,用烧结普通砖采用全顺式砌筑而成,砌墙用砂浆强度应不低于M5。由于隔墙的厚度较小,为确保墙体稳定,应控制墙体的长度和高度。当墙体的长度超过5m或高度超过3m时,应采取加固措施。

为了使隔墙与两端的承重墙或柱固接,隔墙两端的承重墙须预留出马牙槎,并沿墙高每隔500~800mm埋入2ϕ6拉结钢筋,伸入隔墙不小于500mm。在门窗洞口处,应预埋混凝土块,安装窗框时打孔旋入膨胀螺栓,或预埋带有木楔的混凝土块,用圆钉固定门窗框,如图3-26所示。为了使隔墙的上端与楼板结合紧密,隔墙顶部采用斜砌立砖或每隔1m用木楔打紧。

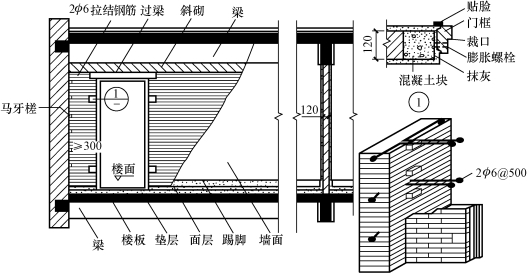

图3-26 1/2砖隔墙的构造

(2)1/4砖隔墙。1/4砖隔墙用标准砖侧砌,标志尺寸是60mm,砌筑砂浆的强度不应低于M5。其高度不应大于2.8m,长度不应大于3.0m。1/4砖隔墙多用于建筑内部的一些小房间的墙体,如厕所、卫生间的隔墙。1/4砖隔墙上最好不开设门窗洞口,而且应当用强度较大的砂浆抹面。(www.daowen.com)

2.砌块隔墙

为了减轻隔墙自重和节约用砖,采用轻质砌块砌筑隔墙,可以把隔墙直接砌在楼板上,不必再设置承墙梁。目前,应用较多的砌块有炉渣混凝土砌块、陶粒混凝土砌块、加气混凝土砌块。炉渣混凝土砌块和陶粒混凝土砌块的厚度通常为90mm,加气混凝土砌块多采用100mm厚。由于加气混凝土防水、防潮的能力较差,因此在潮湿环境中应慎重采用,或在表面作防潮处理。砌块隔墙构造如图3-27所示。由于砌块隔墙吸水性强,一般不在潮湿环境中应用。在砌筑时应先在墙下部实砌三皮实心砖再砌砌块。砌块不够整块时宜用实心砖填补,砌块隔墙的加固措施与普通砖隔墙相同,如图3-28所示。

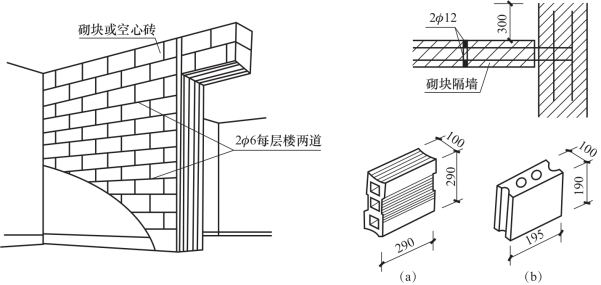

图3-27 砌块隔墙的构造

图3-28 砌块隔墙的加固措施

另外,由于砌块的密度和强度较小,如需在砌块隔墙上安装暖气散热片或电源开关、插座,应预先在墙体内部设置埋件。
